Калі ваша гідраўлічная сістэма пачынае працаваць, віной часта з'яўляецца зношаны клапан кіравання. Калі вы працуеце з абсталяваннем Bosch Rexroth, напэўна, калі-небудзь сутыкаліся з серыяй 4WE6. Гэтыя клапаны - працоўныя конікі ў прамысловай гідраўліцы, але яны не доўжацца вечна. Разуменне таго, як правільна замяніць накіравальны клапан Rexroth 4WE6, можа зэканоміць ваш час, грошы і шмат расчараванняў.
Накіраваны клапан Rexroth 4WE6 - гэта тое, што называецца золотниковым распределителем з электрамагнітным кіраваннем. Ён кантралюе паток гідраўлічнай вадкасці ў вашай сістэме, накіроўваючы яе туды, куды трэба. Калі гэты клапан выходзіць з ладу, ваша абсталяванне можа адмовіцца рухацца, павольна рэагаваць або паводзіць сябе непрадказальна. Перш чым паспяшацца замовіць замену, варта зразумець, з чым вы маеце справу і якія варыянты даступныя для замены клапана Rexroth 4WE6.
Разуменне асноў накіравальнага клапана Rexroth 4WE6
Накіраваны клапан Rexroth 4WE6 належыць да стандартызаванага сямейства клапанаў, вядомых як клапаны памеру 6 або NG6. Гэты памер адпавядае стандарту ISO 4401-03-02-0-05, які ў прамысловасці звычайна называюць D03 або CETOP 3. Гэтая стандартызацыя насамрэч добрая навіна, калі вам трэба замяніць накіравальны клапан Rexroth 4WE6, таму што гэта азначае, што схема мантажу з'яўляецца універсальнай. Любы клапан, які адпавядае гэтаму стандарту, будзе фізічна прыкручвацца да той жа падкладкі.
Аднак фізічная сумяшчальнасць - гэта толькі пачатак, калі вы замяняеце накіравальны клапан Rexroth 4WE6. Нумар мадэлі клапана раскажа вам усё пра яго функцыі. Возьмем распаўсюджаную мадэль R900561274, якая мае пазначэнне 4WE6D6X/EG24N9K4. Кожная частка гэтага кода азначае нешта канкрэтнае. Лік "4WE6" паказвае, што гэта чатырохбаковы накіраваны клапан памеру 6. "D" уяўляе сімвал золотника, які вызначае, як вадкасць цячэ праз клапан у розных пазіцыях. "EG24" паведамляе вам, што ён працуе ад 24-вольтавага пастаяннага току, у той час як "N9K4" паказвае, што ён мае ручное перавызначэнне і выкарыстоўвае раз'ём K4.
Правільнае атрыманне гэтых дэталяў мае большае значэнне, чым вы маглі б падумаць, калі вы замяняеце накіравальны клапан Rexroth 4WE6. Клапан з няправільнай канфігурацыяй золотника не будзе накіроўваць вадкасць належным чынам, нават калі ён правільна закручаны. Сапраўды гэтак жа, падключэнне шпулькі пастаяннага току 24 вольт да сеткі пераменнага току 110 вольт неадкладна разбурыць яе. Калі вы замяняеце накіравальны клапан Rexroth 4WE6, вы павінны дакладна адпавядаць гэтым характарыстыкам.
Накіраваны клапан Rexroth серыі 4WE6 вытрымлівае ціск да 350 бар і расход да 80 літраў у хвіліну. Гэта немалыя лічбы, таму накіраваны распределитель Rexroth 4WE6 так распаўсюджаны ў прамысловасці. У канструкцыі выкарыстоўваецца так званы мокры саленоід высокай магутнасці, гэта значыць, што электрамагнітная шпулька акружана гідраўлічнай вадкасцю. Гэтая канструкцыя дапамагае з астуджэннем і дае накіраванаму клапану Rexroth 4WE6 дастатковую сілу для пераадолення забруджванняў, якія могуць выклікаць прыліпанне.
Чаму ваш накіравальны клапан Rexroth 4WE6 выходзіць з ладу
Перш чым замяніць накіравальны клапан Rexroth 4WE6, варта зразумець, чаму ён выйшаў з ладу. Самая распаўсюджаная праблема распределителя Rexroth 4WE6 - заліпанне золотника. Залатнік клапана рухаецца ўнутры дакладна апрацаванага адтуліны з зазорамі, якія вымяраюцца ў мікронах. Калі забруджванне трапляе ў гэтую прастору, яно дзейнічае як наждачная папера, павялічваючы трэнне, пакуль саленоід не можа стварыць дастатковую сілу для перамяшчэння шпулькі.
Забруджванне паходзіць з некалькіх крыніц у сістэмах, якія выкарыстоўваюць накіраваны клапан Rexroth 4WE6. Часам гэта бруд, якая патрапіла падчас тэхнічнага абслугоўвання. Часцей гэта металічныя часціцы ад зносу ў іншых частках сістэмы або адклады ад сапсаванай гідраўлічнай вадкасці. Гэтыя часціцы затрымліваюцца паміж шпулькай і каналам ствала, закліноўваючы механізм. Калі гэта адбываецца, накіравальны клапан Rexroth 4WE6 можа не зрушыцца, зрушыцца павольна або затрымацца ў адным становішчы.
Яшчэ адна форма паломкі ў распределителе Rexroth 4WE6 - гэта ўнутраная ўцечка. Калі забруджванні прабіраюцца міма шпулькі, яны забіваюць дакладныя паверхні. Гэтыя выемкі ствараюць шляхі для ўцечкі вадкасці ўнутр, зніжаючы эфектыўнасць сістэмы і прымушаючы кампаненты рухацца павольна або губляць утрымліваючыя сілы. Калі ў вашым накіравальным клапане Rexroth 4WE6 з'явіцца драпін, чыстка не выправіць. Патрабуецца замена клапана.
Электрычныя збоі здараюцца і з накіраваным клапанам Rexroth 4WE6, хоць і радзей. Электрамагнітныя шпулькі могуць выйсці з ладу з-за перагрэву, прабоя ізаляцыі або забруджвання, якое выклікае кароткае замыканне. Тэмпература корпуса распределителя Rexroth 4WE6 падчас працы не павінна перавышаць 115°C. Калі вашыя шпулькі працягваюць згараць, нешта яшчэ не так з сістэмай.
Вось нешта важнае, што многія людзі прапускаюць: калі вы заменіце накіравальны клапан Rexroth 4WE6 без ліквідацыі праблемы забруджвання, новы клапан гэтак жа хутка выйдзе з ладу. Накіраваны клапан Rexroth 4WE6 - гэта не хвароба; гэта сімптом. Ваша сістэма фільтрацыі павінна падтрымліваць гідраўлічную вадкасць дастаткова чыстай, каб часціцы не маглі дабрацца да клапана. Прамысловыя рэкамендацыі прапануюць падтрымліваць чысціню ў адпаведнасці з NAS 1638 класа 9 або вышэй, з бэта-каэфіцыентам фільтра не менш за 75 для часціц памерам 10 мікрон.
Вашы магчымасці замены накіравальнага клапана Rexroth 4WE6
Калі прыйдзе час замяніць накіравальны клапан Rexroth 4WE6, у вас ёсць некалькі шляхоў. Самы бяспечны выбар - заказаць дакладную дэталь OEM у Bosch Rexroth. За стандартную мадэль накіраванага клапана Rexroth 4WE6, напрыклад 4WE6D6X/EG24N9K4, разлічвайце заплаціць ад 379 да 418 долараў. Гэта нятанна, але вы атрымліваеце гарантаваную сумяшчальнасць і падтрымку арыгінальнага вытворцы.
Цэннік прымушае многіх людзей шукаць альтэрнатыўныя варыянты пры замене накіравальнага клапана Rexroth 4WE6, і ёсць законныя варыянты. Стандарт D03 азначае, што іншыя вытворцы вырабляюць клапаны, сумяшчальныя з накіраваным клапанам Rexroth 4WE6. Parker прапануе серыю D1VW, Vickers мае лінейку DG4V-3S, а такія кампаніі, як Huade Hydraulics, робяць прамую замену па значна больш нізкіх коштах, часам ад 34 да 100 долараў за базавыя мадэлі.
Гэтыя альтэрнатывы могуць добра працаваць, калі вы замяняеце накіравальны клапан Rexroth 4WE6, але яны патрабуюць дбайнай праверкі. Тое, што клапан адпавядае стандарту мантажу D03, не азначае, што ён можа замяніць ваш накіравальны клапан Rexroth 4WE6. Вам трэба падабраць функцыю шпулькі, праверыць электрычныя характарыстыкі, пацвердзіць, што матэрыял ушчыльнення сумяшчальны з вашай вадкасцю, і пераканацца, што электрамагніт мае дастатковую магутнасць. Розныя вытворцы выкарыстоўваюць некалькі розныя канструкцыі, і гэтыя невялікія адрозненні маюць значэнне пры замене накіравальнага распределителя Rexroth 4WE6.
Напрыклад, калі ваш арыгінальны накіравальны клапан Rexroth 4WE6 мае золотник "D", вам трэба знайсці аналаг у каталогу іншага брэнда. D1VW20BNJW ад Parker звычайна лічыцца эквівалентам накіраванага клапана Rexroth 4WE6 мадэлі 4WE6D6X/EG24N9K4, у той час як Vickers прапануе DG4V-3S-2A-MU-H60 у якасці сваёй версіі. Гэтыя крыжаваныя спасылкі з'яўляюцца адпраўнымі пунктамі, а не гарантыямі. Перш чым выбраць альтэрнатыўную марку для замены накіраванага клапана Rexroth 4WE6, звярніцеся ў службу тэхнічнай падтрымкі, каб праверыць адпаведнасць.
Звярніце асаблівую ўвагу, калі нумар мадэлі вашага накіравальнага клапана Rexroth 4WE6 заканчваецца кодам "SO" або мае незвычайныя характарыстыкі. Яны паказваюць на спецыяльныя мадыфікацыі, якія могуць уключаць спецыяльныя адтуліны, унікальныя стаўкі спружын або мадыфікаваныя шпулькі. Для гэтых накіравальных клапанаў Rexroth 4WE6 адзіным бяспечным выбарам звычайна з'яўляецца захаванне запасных частак OEM. Агульныя табліцы перакрыжаваных спасылак ахопліваюць толькі стандартныя канфігурацыі.
Працэс замены накіравальнага клапана Rexroth 4WE6
Замена накіравальнага клапана Rexroth 4WE6 механічна нескладаная, але патрабуе ўвагі да дэталяў. Пачніце з дбайнай ачысткі паверхні мацавання падкладкі. Любы бруд або смецце тут могуць перашкодзіць належнай герметызацыі і выклікаць уцечкі. Мантажная паверхня павінна быць гладкай, з сярэдняй няроўнасцю 0,8 мікраметра або вышэй.
Калі вы закручваеце новы накіравальны клапан Rexroth 4WE6, выкарыстоўвайце правільны крутоўны момант: 4 Нм плюс-мінус 1 Нм. Занадта вольны, і можа працячы; занадта туга, і вы рызыкуеце ўзламаць корпус клапана або пашкодзіць падкладку. Калі ў вашым накіравальным клапане Rexroth 4WE6 выкарыстоўваюцца пазіцыянуючыя дзюбелі, пераканайцеся, што яны правільна ўстаноўлены, перш чым закручваць балты.
Электрычныя злучэнні заслугоўваюць асаблівай увагі пры замене накіравальнага распределителя Rexroth 4WE6. У стандартным раздыме K4 выкарыстоўваецца трохкантактная канфігурацыя: два для харчавання і адзін для ахоўнага зазямлення. Пераканайцеся, што кабель не нацягнуты. Першая кропка разгрузкі нацяжэння павінна знаходзіцца ў межах 150 міліметраў ад месца ўваходу кабеля ў раз'ём. Калі вы працуеце з накіраванымі клапанамі Rexroth 4WE6, якія маюць два электрамагніты, памятайце, што адначасова павінен падключацца толькі адзін. Адначасовае ўключэнне абодвух можа пашкодзіць клапан.
Пасля замены накіравальнага клапана Rexroth 4WE6 надыходзіць этап, які многія прапускаюць, і пазней гэта выклікае праблемы. Трэба выпусціць паветра з сістэмы. Мокрая канструкцыя саленоіда азначае, што камеры змеявіка запаўняюцца гідраўлічнай вадкасцю. Калі паветра трапляе ў гэтыя прасторы, гэта ўплывае на час водгуку клапана і можа выклікаць нестабільныя паводзіны. Прапусціце сістэму праз некалькі поўных цыклаў, перамяшчаючы клапан наперад і назад, каб паветра выйшаў з контуру.
Праверце ўстаноўку, перш чым вярнуць машыну ў поўную працу пасля замены накіравальнага клапана Rexroth 4WE6. Праверце знешнія ўцечкі вакол крапежных нітаў і злучэнняў партоў. Пераканайцеся, што клапан правільна зрушваецца ў абодва бакі і вяртаецца ў нейтральнае становішча пры абясточэнні. Калі ваш накіравальны клапан Rexroth 4WE6 мае ручное адключэнне, праверце, ці працуе ён плаўна. Сачыце за любымі незвычайнымі шумамі або вібрацыямі, якія могуць сведчыць аб праблеме.
Зробім ваш новы накіравальны клапан Rexroth 4WE6 апошнім
Пасля замены накіравальнага клапана Rexroth 4WE6 ваша ўвага павінна пераключыцца на прафілактыку. Лепшы спосаб падоўжыць тэрмін службы вашага накіравальнага клапана Rexroth 4WE6 - падтрымліваць гідраўлічную вадкасць у чысціні. Гэта азначае больш, чым проста змена фільтраў па раскладзе. Неабходна актыўна сачыць за станам вадкасці.
Рэгулярна адбірайце і аналізуйце пробы вадкасці пасля замены накіравальнага клапана Rexroth 4WE6. Тэставанне выявіць забруджванне да таго, як яно дасягне ўзроўню, які пашкодзіць кампаненты. Калі аналіз паказвае павелічэнне колькасці часціц, знайдзіце крыніцу. Нешта ў вашай сістэме зношана або забруджванне паступае звонку. Вырашыце гэтую праблему, а не проста ўзмацняйце фільтрацыю.
Рэгулярна правярайце элементы фільтра і змяняйце іх у залежнасці ад стану, а не толькі каляндарных дат. Дыферэнцыяльны манометр на фільтры пакажа вам, калі ён забіваецца. Не чакайце, пакуль перапускны клапан адкрыецца, скідаючы нефільтраваную вадкасць назад у сістэму, дзе яна можа пашкодзіць ваш накіравальны клапан Rexroth 4WE6.
Кантроль тэмпературы таксама важны для накіравальнага клапана Rexroth 4WE6. Гідраўлічныя сістэмы выпрацоўваюць цяпло, а цяпло пагаршае вадкасць хутчэй. Калі ваша сістэма пастаянна награваецца, вам можа спатрэбіцца лепшае астуджэнне. Сачыце за тэмпературай корпуса клапана, асабліва на шпульках электрамагніта. Тэмпература, якая набліжаецца да 115°C, сведчыць аб тым, што накіраваны клапан Rexroth 4WE6 працуе занадта інтэнсіўна або шпулька няправільна падабрана для прымянення.
Трымайце пад рукой запасны накіравальны клапан Rexroth 4WE6, асабліва для важнага абсталявання. Накіраваны клапан Rexroth 4WE6, які стаіць на вашай паліцы, каштуе менш, чым час прастою, які вы чакаеце дастаўкі, калі клапан нечакана выйдзе з ладу. Гэта асабліва дакладна, калі вы выкарыстоўваеце запчасткі OEM Rexroth з тэрмінам пастаўкі ад чатырох да шасці тыдняў.
Задакументуйце, што вы ўсталёўваеце пры замене накіравальнага клапана Rexroth 4WE6. Запішыце дакладны нумар мадэлі, пастаўшчыка, дату і любыя заўвагі адносна стану старога клапана. Гэтая інфармацыя становіцца каштоўнай, калі вам спатрэбяцца дэталі ў будучыні або пры ліквідацыі падобных праблем.
Кошт і час замены накіравальнага клапана Rexroth 4WE6
Агульны кошт замены накіравальнага клапана Rexroth 4WE6 уключае не толькі кошт клапана. Вам трэба ўлічыць час прастою, працу і магчымыя мадыфікацыі сістэмы. Калі вы купляеце запчасткі для накіравальнага клапана OEM Rexroth 4WE6, укладзіце ў бюджэт гэтыя чатыры-шэсць тыдняў, калі вы не заплаціце дадаткова за паскораную дастаўку. Альтэрнатыўныя брэнды, такія як Huade, звычайна дастаўляюцца хутчэй, часта на працягу двух-трох тыдняў, што можа мець значэнне, калі абсталяванне не працуе.
Пры замене накіравальнага клапана Rexroth 4WE6 кошт працы залежыць ад даступнасці. Замена клапана, усталяванага на лёгкадаступным калектары, можа заняць гадзіну. Адзін пахаваны глыбока ў машыне можа запатрабаваць значнай разборкі, ператвараючы простую замену клапана ў шматдзённы праект. Улічыце час для належнага крывацёку сістэмы і аналізу пасля гэтага.
Пры замене накіравальнага клапана Rexroth 4WE6 існуе кампраміс паміж коштам і рызыкай. Часткі OEM пазбаўляюць ад праблем сумяшчальнасці, але каштуюць даражэй. Альтэрнатыўныя брэнды могуць зэканоміць ад 20 да 30 працэнтаў, але патрабуюць дадатковай праверкі загадзя. Для некрытычных прыкладанняў эканомія можа быць вартай дадатковых намаганняў. Для абсталявання, збой якога азначае значныя вытворчыя страты або рызыку бяспекі, прэмія OEM - гэта танная страхоўка.
Падумайце таксама пра больш шырокую карціну, калі вы замяняеце накіравальны клапан Rexroth 4WE6. Калі забруджванне забіла ваш клапан, яго простая замена нічога не вырашыць. Вам трэба абнавіць фільтрацыю, што павялічвае кошт зараз, але эканоміць грошы ў доўгатэрміновай перспектыве, абараняючы ўсе вашы гідраўлічныя кампаненты, а не толькі накіравальны клапан.
Калі звяртацца па дапамогу да спецыяліста
Некаторыя сітуацыі патрабуюць прафесійнай дапамогі, а не займацца заменай самастойна. Калі ў вашай сістэме накіраванага клапана Rexroth 4WE6 выкарыстоўваюцца клапаны са спецыяльнымі кодамі замовы або індывідуальныя канфігурацыі, звярніцеся да Rexroth або да кваліфікаванага дыстрыбутара. Яны могуць праверыць спецыфікацыі і знайсці правільныя дэталі. Спроба замены на аснове частковай інфармацыі часта заканчваецца дрэнна.
Калі вы замянілі накіравальны клапан Rexroth 4WE6, але праблемы не зніклі, значыць, нешта не так. Працяг замены клапанаў не вырашыць праблему на сістэмным узроўні. Спецыяліст па гідраўліцы можа дыягнаставаць, ці ёсць у вас праблемы з ціскам, патокам або электрычныя няспраўнасці, якія ўплываюць на працу клапана.
Для каштоўнага або важнага абсталявання з выкарыстаннем накіраванага клапана Rexroth 4WE6 прафесійная ўстаноўка можа апраўдаць выдаткі. Дасведчаныя тэхнікі прыносяць спецыяльныя веды і інструменты, якія забяспечваюць правільную замену з першага разу. Яны таксама могуць выявіць звязаныя з імі праблемы, перш чым яны прывядуць да збояў.
Рух наперад з вашым накіравальным клапанам Rexroth 4WE6
Для паспяховай замены накіравальнага клапана Rexroth 4WE6 неабходна разуменне таго, з чым вы працуеце, выбар правільнай замены, правільная яго ўстаноўка і ліквідацыя ўмоў, якія выклікалі першапачатковую няспраўнасць. Стандарт D03 дае вам варыянты пры замене накіравальнага клапана Rexroth 4WE6, але разумнае выкарыстанне гэтых параметраў азначае выкананне хатняга задання па спецыфікацыях і сумяшчальнасці.
Накіраваны клапан Rexroth 4WE6 сам па сабе з'яўляецца толькі адным кампанентам у гідраўлічнай сістэме. Яго надзейнасць залежыць ад чысціні вадкасці, належнага электрычнага харчавання, правільнай ўстаноўкі і адпаведнага прымянення. Калі вы падыходзіце да замены як да часткі агульнага абслугоўвання сістэмы, а не да замены ізаляваных кампанентаў, вы ўбачыце лепшыя вынікі і больш працяглы тэрмін службы вашага абсталявання.

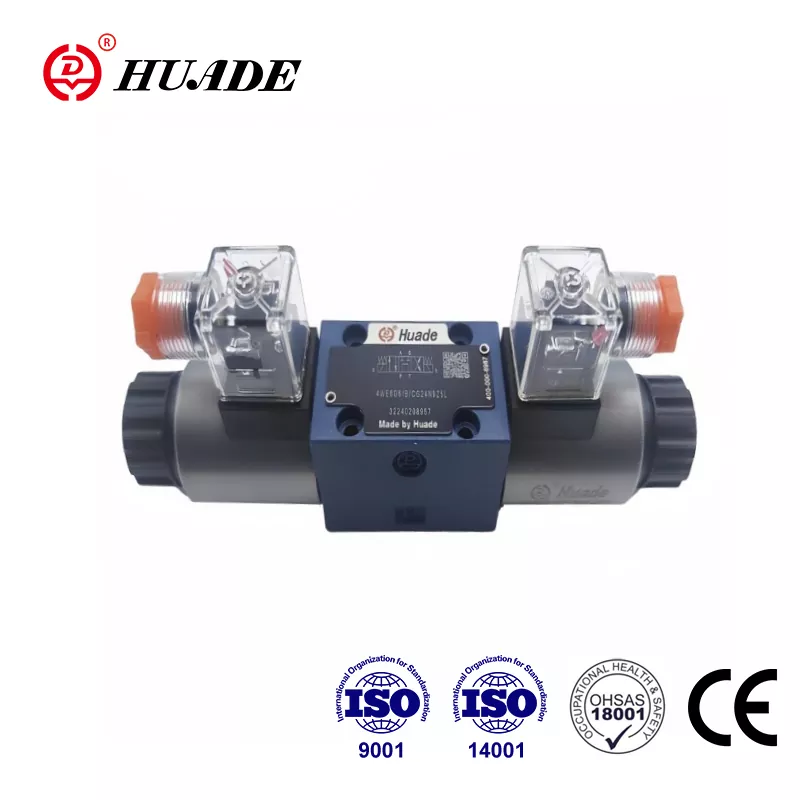

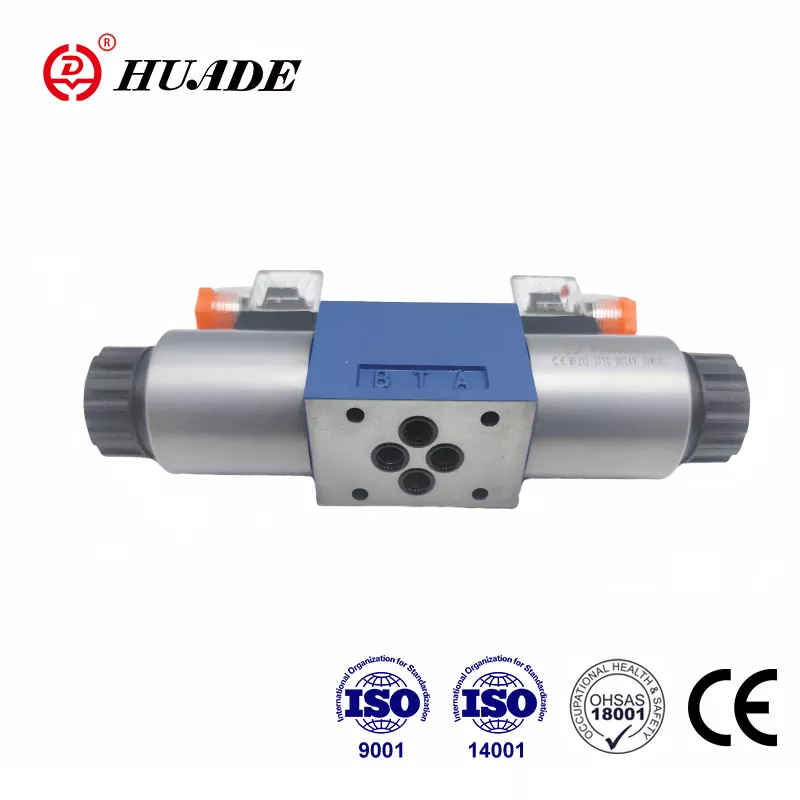

Незалежна ад таго, выбіраеце вы дэталі 4WE6 накіраванага клапана OEM Rexroth або кваліфікаваныя альтэрнатывы ад Huade або іншых вытворцаў, галоўнае - дакладнае адпаведнасць спецыфікацыям і належнае абслугоўванне сістэмы пасля. Зрабіце гэта, і ваш запасны накіравальны клапан Rexroth 4WE6 павінен забяспечыць вам гады надзейнай працы.
