Калі вы працуеце з гідраўлічнымі сістэмамі, падтрыманне вадкасці ў правільным кірунку мае большае значэнне, чым вы думаеце. Сэндвіч-пласціна зваротнага клапана Z1S ад Bosch Rexroth робіць менавіта гэта - яна дазваляе вадкасці праходзіць у адзін бок, адначасова блакуючы яе зваротны рух. Гэтая простая праца мае вырашальнае значэнне ва ўсім, ад фабрычных машын да будаўнічага абсталявання.
Чым адрозніваецца сэндвіч-пласціна зваротнага клапана Z1S
Сэндвіч-пласціна зваротнага клапана Z1S атрымала сваю назву дзякуючы спосабу яе ўстаноўкі. Замест таго, каб злучацца са шлангамі і фітынгамі, ён размяшчаецца паміж іншымі кампанентамі, як пласт сэндвіча. Такая канструкцыя эканоміць прастору і памяншае колькасць кропак злучэнняў, дзе могуць адбыцца ўцечкі. Клапан выкарыстоўвае спружынны талеркавы механізм, які шчыльна зачыняецца супраць зваротнага патоку, дасягаючы амаль нулявой уцечкі, нават калі ціск дасягае 350 бар.
Дызайн з сэндвіч-пласцінай зваротнага клапана добра працуе ў цесных месцах. Машынабудаўнікі часта складаюць некалькі блокаў Z1S вертыкальна ў гідраўлічных калектарах, ствараючы складаныя схемы кіравання без дадання грувасткіх знешніх трубаправодаў. Гэты модульны падыход адпавядае стандартам ISO 4401, што азначае, што шматслойная пласціна зваротнага клапана Z1S падыходзіць да кампанентаў розных вытворцаў.
Як працуе шматслойная пласціна зваротнага клапана Z1S
Унутры кожнай шматслойнай пласціны зваротнага клапана Z1S знаходзіцца талерка, звычайна зробленая з высокапрадукцыйнага пластыка, якая ўтрымліваецца спружынай у сядзенні. Калі ціск вадкасці ў напрамку наперад дасягае парогавага ціску расколіны, талерка падымаецца, і вадкасць цячэ. У той момант, калі ціск падае або адмяняецца, спружына штурхае талерку ўніз, зачыняючы праход.
Серыя Z1S прапануе розныя ціскі крэкінгу: варыянты 0,5, 1,5, 3 і 5 бар. Больш нізкі ціск расколіны працуе лепш у сістэмах, дзе патрабуецца мінімальны супраціў, у той час як больш высокія налады прадухіляюць выпадковае адкрыццё з-за скокаў ціску. Канфігурацыя сэндвіч-пласціны зваротнага клапана забяспечвае паток да 40 літраў у хвіліну ў мадэлях памеру 6 і 100 літраў у хвіліну ў варыянтах памеру 10.
Выбар правільнай шматслойнай пласціны зваротнага клапана Z1S
Bosch Rexroth вырабляе восем розных варыянтаў функцыі закрыцця шматслойнай пласціны зваротнага клапана Z1S. Некаторыя блакіруюць паток у адным канале, а іншыя апрацоўваюць два каналы адначасова. Самая распаўсюджаная версія блокаў перацякае з порта A2 на A1, але вы знойдзеце варыянты практычна для любой канфігурацыі схемы.
Памер мае значэнне пры выбары сэндвіч-пласціны зваротнага клапана. Памер 6 Z1S важыць каля 0,8 кілаграма і вытрымлівае ціск да 350 бар. Блокі памеру 10 большыя і складаюць 2,3 кілаграма, але могуць кіраваць патокам 100 літраў у хвіліну. Абедзве версіі працуюць з мінеральнымі гідраўлічнымі алеямі і могуць быць адаптаваны для біяраскладальных вадкасцей, калі вы выбіраеце сумяшчальныя ўшчыльненні.
Матэрыял ушчыльнення істотна ўплывае на прадукцыйнасць. Стандартныя ўшчыльненні FKM добра спраўляюцца з большасцю прымянення, асабліва калі хуткасць вадкасці перавышае 4 метры ў секунду. Для сітуацый з нізкім ціскам і больш павольнай плынню мяккія ўшчыльненні з NBR памяншаюць знос спалучаных паверхняў. Сэндвіч-пласціна зваротнага клапана праслужыць даўжэй, калі ўшчыльненне адпавядае вашым умовам эксплуатацыі.
Устаноўка сэндвіч-пласціны зваротнага клапана Z1S
Правільная ўстаноўка вызначае, наколькі добра працуе ваша шматслойная пласціна зваротнага клапана Z1S. Мантажная паверхня павінна быць роўнай у межах 0,01 міліметра на 100 міліметраў і гладкай з няроўнасцю не больш за 4 мікраметраў. Гэтыя спецыфікацыі могуць здацца дакладнымі, але яны прадухіляюць уцечкі, якія могуць узнікнуць з часам.
Сэндвіч-пласціна зваротнага клапана мацуецца чатырма шрубамі — M5 для мадэляў памеру 6 або M6 для мадэляў памеру 10. Крутоўны момант тут мае значэнне. Памер 6 патрабуе ад 8 да 10 ньютан-метраў, а памер 10 патрабуе 15,5 ньютан-метраў плюс-мінус 10 працэнтаў. Выкарыстанне шруб з класам трываласці 10.9 гарантуе, што мацаванне застаецца надзейным нават пры вібрацыі.
Вы можаце ўсталяваць сэндвіч-пласціну зваротнага клапана Z1S у любой арыентацыі. Функцыянаванне канструкцыі не залежыць ад гравітацыі. Проста пераканайцеся, што сіняя пластыкавая ўтулка, якая пастаўляецца з некаторымі мадэлямі, застаецца абароненай падчас зборкі. Гэтая ўтулка забяспечвае дадатковую герметычнасць і не павінна быць пашкоджана або выдалена, калі вы не замяняеце ўвесь клапан.
Дзе сэндвічная пласціна зваротнага клапана Z1S працуе лепш за ўсё
Гідраўлічныя прэсы абапіраюцца на сэндвіч-пласціны зваротнага клапана для бяспечнага ўтрымання грузаў. Калі прэс робіць паўзу паміж цыкламі, Z1S прадухіляе зваротны паток вадкасці, які можа дазволіць барану прэса дрэйфаваць уніз. Гэтая функцыя ўтрымання грузу важная як для бяспекі, так і для дакладнасці.
Станкі выкарыстоўваюць сэндвіч-пласціну зваротнага клапана Z1S у шпіндзелях з ЧПУ і прыладах змены інструментаў. Кампактная сэндвіч-канструкцыя змяшчаецца ў цесных месцах вакол кампанентаў, якія верцяцца. Высокахуткасныя ланцугі ў гэтых машынах карыстаюцца опцыяй металічнага ўшчыльнення клапана, якая вытрымлівае хуткасці больш за 4 метраў у секунду без празмернага зносу.
Мабільнае абсталяванне, такое як экскаватары і краны, патрабуе надзейнага кантролю патоку ў складаных умовах. Сэндвіч-пласціна зваротнага клапана Z1S спраўляецца з перападамі тэмператур і вібрацыяй, распаўсюджанымі на будаўнічых пляцоўках. Вуглавыя варыянты сэндвіч-пласціны зваротнага клапана дапамагаюць эфектыўна накіроўваць паток вадкасці ў цесных памяшканнях мабільнай тэхнікі.
Абслугоўванне сэндвіч-пласціны зваротнага клапана Z1S
Чыстая гідраўлічная вадкасць забяспечвае належную працу сэндвіч-пласціны зваротнага клапана. Bosch Rexroth вызначае клас забруджвання ISO 4406 20/18/15, які патрабуе фільтрацыі да 20 мікраметраў. Брудная вадкасць прыводзіць да таго, што талерка заўчасна прыліпае або зношваецца, што прыводзіць да ўцечак або немагчымасці закрыцця.
Рэгулярныя праверкі павінны правяраць знешнія ўцечкі вакол мантажнай паверхні і вымяраць падзенне ціску на клапане. Павелічэнне перападу ціску часта сігналізуе аб забруджванні ўнутры. Сэндвіч-пласціна зваротнага клапана Z1S не прапануе варыянтаў рамонту ў палявых умовах - калі ўнутраны тарельчаты вузел выходзіць з ладу, вы замяняеце ўвесь блок.
Тэмпература ўплывае на працу сэндвіч-пласціны зваротнага клапана. Z1S працуе ад -20°C да +80°C, што адпавядае большасці дыяпазонаў тэмператур гідраўлічнай вадкасці. Глейкасць вадкасці павінна заставацца ў межах ад 2,8 да 500 квадратных міліметраў у секунду. Па-за гэтымі дыяпазонамі клапан можа не адкрыцца пры зададзеным ціску ўзлому або могуць узнікнуць уцечкі.
Ліквідацыю распаўсюджаных праблем з сэндвіч-пласцінай зваротнага клапана Z1S
Калі сэндвіч-пласціна зваротнага клапана не адчыняецца, праблема звычайна выклікае забруджванне. Прамыванне сістэмы ў адпаведнасці са стандартамі чысціні ISO часта вырашае праблемы з прыліпання. Калі прамыванне не працуе, магчыма, спружына стамілася і патрабуе замены, што азначае замену ўсяго клапана.
Празмерная ўцечка праз сэндвіч-пласціну зваротнага клапана Z1S звычайна паказвае на зношаныя ўшчыльненні або выкарыстанне вадкасці, несумяшчальнай з матэрыялам ушчыльнення. Пераканайцеся, што вы выкарыстоўваеце правільны тып гідраўлічнага алею і што ўшчыльнення адпавядаюць вашаму прымяненню. Вадкасці на біялагічнай аснове патрабуюць іншых ушчыльненняў, чым стандартныя мінеральныя алею.
Высокае падзенне ціску на клапане сведчыць аб тым, што вы выбралі няправільны ціск расколіны або што смецце абмяжоўвае паток. Сэндвіч-пласціна зваротнага клапана павінна паказваць паступовае павелічэнне ціску з хуткасцю патоку. Раптоўны скачок падзення ціску паказвае на ўнутраную закаркаванне, якое патрабуе замены клапана.
Шумная праца часта ўзнікае з-за кавітацыі - калі хуткасць вадкасці становіцца занадта высокай і стварае бурбалкі пары, якія моцна згортваюцца. Даданне дэмпфіроўкі патоку вышэй па плыні або пераход на шматслойную пласціну зваротнага клапана з металічнымі ўшчыльняльнікамі можа паменшыць шум кавітацыі. Часам павелічэнне ціску ў сістэме ліквідуе ўмовы, якія выклікаюць кавітацыю.
Параўнанне сэндвічнай пласціны зваротнага клапана Z1S з іншымі варыянтамі
Убудаваныя зваротныя клапаны каштуюць танней, чым сэндвіч-пласціны, але займаюць больш месца і патрабуюць дадатковых шлангавых злучэнняў. Сэндвіч-пласціна зваротнага клапана Z1S інтэгруецца непасрэдна ў ваш клапанны блок, ухіляючы чатыры канцы шлангаў і іх магчымыя месцы ўцечкі. Для сістэм, усталяваных на калектары, сэндвіч-канструкцыя мае большы сэнс.
Зваротныя клапаны з пілотным кіраваннем прапануюць магчымасці дыстанцыйнага кіравання, якіх не хапае сэндвіч-пласціне зваротнага клапана Z1S. Аднак яны патрабуюць дадатковых пілотных ліній і рэгулюючых клапанаў, што ўскладняе сістэму, якая можа не спатрэбіцца. Для простага аднабаковага кіравання патокам Z1S з прамым кіраваннем забяспечвае надзейную працу без дадатковых кампанентаў.

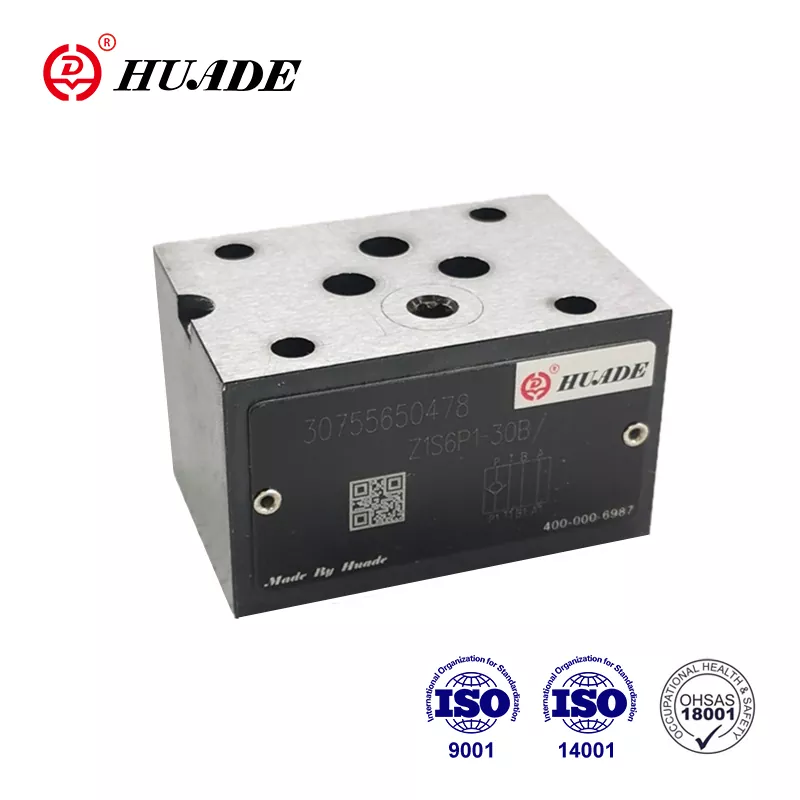

Альтэрнатыўныя вытворцы, такія як Huade і Hengli, вырабляюць шматслойныя пласціны зваротнага клапана, сумяшчальныя са стандартам ISO 4401. Гэтыя варыянты могуць каштаваць на 30-50 працэнтаў танней, чым сапраўдныя прылады Bosch Rexroth. Якасць звычайна адпавядае патрабаванням для некрытычных прыкладанняў, але арыгінальныя клапаны Z1S прапануюць правераную надзейнасць у складаных умовах.
Атрымайце максімум ад сэндвіч-пласціны зваротнага клапана Z1S
Сэндвіч-пласціна зваротнага клапана Z1S забяспечвае надзейнае аднабаковае кіраванне патокам, калі вы падбіраеце клапан у адпаведнасці са сваім прымяненнем. Выбар правільнага ціску ўзлому, тыпу ўшчыльнення і памеру забяспечвае аптымальную прадукцыйнасць. Правільная ўстаноўка з належным крутоўным момантам і падрыхтоўкай паверхні прадухіляюць уцечкі. Падтрыманне чыстай вадкасці і захаванне тэмпературных межаў павялічвае тэрмін службы.
Гэтая шматслойная пласціна зваротнага клапана працуе ў сістэмах з ціскам ад 0,5 бар да 350 бар і апрацоўвае мінеральныя масла або біяраскладальныя вадкасці з адпаведнымі ўшчыльненнямі. Кампактны сэндвіч-мантаж памяншае патрабаванні да прасторы, забяспечваючы працу без уцечак. Незалежна ад таго, распрацоўваеце вы новую гідраўлічную сістэму або мадэрнізуеце існуючую, шматслойная пласціна зваротнага клапана Z1S прапануе праверанае рашэнне для кантролю накіраванага патоку.
Для атрымання падрабязных спецыфікацый і інфармацыі для замовы Bosch Rexroth прадастаўляе падрабязныя тэхнічныя табліцы праз сваіх дыстрыб'ютараў. Выдаткаванне часу на прагляд гэтых дакументаў дапаможа вам выбраць дакладны варыянт сэндвіч-пласціны зваротнага клапана Z1S, які патрабуецца для вашай заяўкі.
