Што такое зваротны клапан?

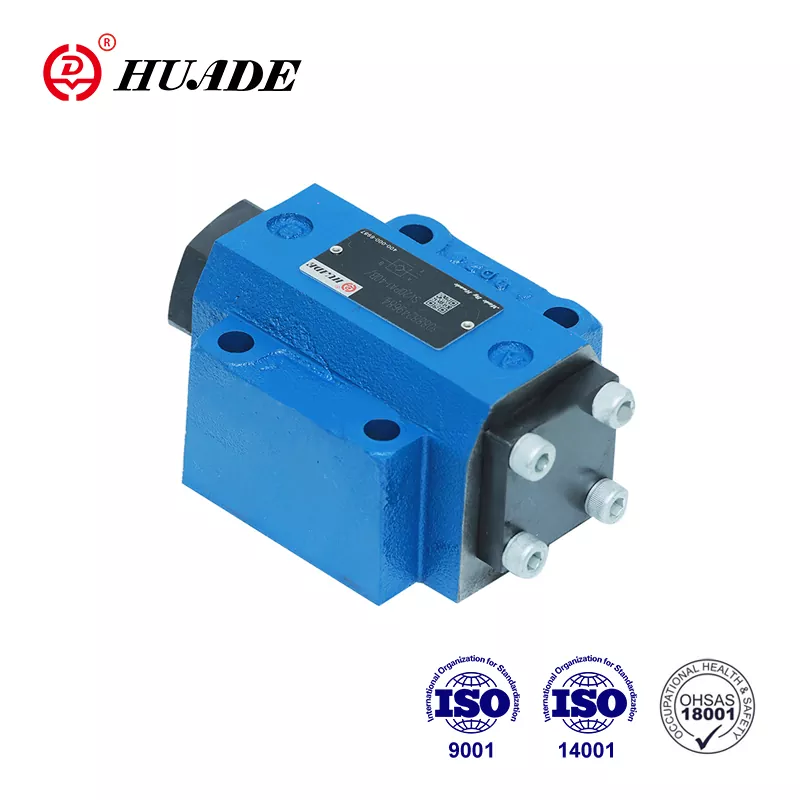

Што такое зваротны клапан?

Зваротны клапан - гэта механічная прылада, якая дазваляе вадкасці (напрыклад, вадзе, паветры або алею) цячы толькі ў адным кірунку. Думайце пра гэта як пра аднабаковую дзверы для вадкасцей і газаў. Гэтак жа, як дзверы з спружынай зачыняюцца аўтаматычна пасля таго, як вы праходзіце праз іх, зваротны клапан зачыняецца аўтаматычна, калі вадкасць спрабуе цячы назад.

Чаму зваротныя клапаны важныя?

Зваротныя клапаны служаць некалькім важным мэтам:

• Абарона абсталявання:Яны прадухіляюць пашкоджанне дарагіх помпаў і іншага абсталявання зваротным патокам
• Бяспека:Яны спыняюць небяспечны зваротны паток, які можа выклікаць выбух або заражэнне
• Эфектыўнасць сістэмы:Яны дапамагаюць падтрымліваць належны ціск і расход у трубаправодных сістэмах
• Эканомія сродкаў:Яны прадухіляюць дарагі рамонт і збоі сістэмы

Як працуюць зваротныя клапаны?

Зваротныя клапаны працуюць па простаму прынцыпу, які называецца перападам ціску. Вось як гэта працуе:

Прамая плынь (звычайная праца)

Калі ціск вадкасці вышэй па плыні (з боку ўваходу) дастаткова моцны, яна націскае на рухомую частку ўнутры клапана, якая называецца ўшчыльняльным элементам. Гэта можа быць дыск, шар або поршань. Калі ціск дасягае пэўнага ўзроўню (які называецца ціскам расколіны), ушчыльняльны элемент адыходзіць ад сядла клапана, дазваляючы вадкасці цячы.

Прадухіленне зваротнага патоку

Калі ціск вышэй па плыні падае або зваротны ціск нарастае, ушчыльняльны элемент аўтаматычна вяртаецца ў сядло клапана, блакуючы любы зваротны паток. Гэта адбываецца праз:

• Гравітацыя(Вага ўшчыльняльнага элемента)
• Спружынная сіла(спружына зачыняе элемент)
• Супрацьціск(ціск зваротнага патоку зачыняе яго)

Ключавыя кампаненты

Кожны зваротны клапан мае наступныя асноўныя часткі:

• Корпус клапана:Знешняя абалонка, якая злучаецца з трубамі
• Сядло клапана:Паверхня, на якой знаходзіцца ўшчыльняльны элемент у закрытым стане
• Ўшчыльняючы элемент:Рухомая частка (дыск, шар або поршань), якая адчыняецца і зачыняецца
• Вясна(дадаткова): дапамагае хутка зачыніць клапан
• Шарнір або шарнір(у некаторых тыпах): Дазваляе ўшчыльняльнаму элементу пампавацца

Віды зваротных клапанаў

Існуе некалькі тыпаў зваротных клапанаў, кожны з якіх прызначаны для канкрэтнага прымянення. Давайце разгледзім найбольш распаўсюджаныя:

4. Іншыя важныя тыпы

• Запорны зваротны клапан:Аб'ядноўвае зваротны клапан з ручной запорной арматурай. Вы можаце ўручную зачыніць яго на тэхнічнае абслугоўванне або ў надзвычайных сітуацыях.
• Пружынны зваротны клапан:Выкарыстоўвае спружыну для хуткага закрыцця клапана. Працуе ў любым становішчы ўстаноўкі і хутка рэагуе на змены патоку.
• Вафельны зваротны клапан:Вельмі тонкая канструкцыя, якая змяшчаецца паміж фланцамі труб. Памяншае гідраўдар і эканоміць месца.
• Мембранны зваротны клапан:Выкарыстоўвае гнуткую гумовую або пластыкавую дыяфрагму замест цвёрдага дыска. Цалкам ліквідуе гідраўдар і добра працуе ў сістэмах нізкага ціску.

Прымяненне зваротных клапанаў у розных галінах

Зваротныя клапаны выкарыстоўваюцца ўсюды, ад масіўных прамысловых прадпрыемстваў да вашай бытавой тэхнікі. Давайце даведаемся, дзе іх можна знайсці:

Як правільна выбраць зваротны клапан

Правільны выбар зваротнага клапана залежыць ад некалькіх важных фактараў:

Лепшыя практыкі ўстаноўкі

Правільная ўстаноўка мае вырашальнае значэнне для эфектыўнасці і даўгавечнасці зваротнага клапана. Вось асноўныя крокі:

Перад устаноўкай

• Агледзіце ўсё:Праверце клапан і трубы на наяўнасць пашкоджанняў, смецця або перашкод
• Праверце клапан:Перамясціце дыск уручную, каб пераканацца, што ён працуе бесперабойна
• Ачысціце трубы:Выдаліце ​​​​бруд, рэшткі зваркі або іншыя забруджвання
• Выраўнаваць фланцы:Пераканайцеся, што злучэнні труб правільна выраўнаваны

Падчас ўстаноўкі

• Сачыце за напрамкам патоку:Усталюйце клапан так, каб вадкасць цякла ў напрамку стрэлкі, пазначанай на корпусе клапана
• Падтрымка труб:Забяспечце належныя апоры для труб, каб паменшыць вібрацыю і нагрузку
• Выязны дазвол:Забяспечце дастатковую прастору вакол клапана для будучага абслугоўвання
• Выкарыстоўвайце правільны ўздым:Пры перамяшчэнні вялікіх клапанаў выкарыстоўвайце стропы вакол корпуса, а не шарнірныя штыфты або адтуліны

Пасля ўстаноўкі

• Праверце ўцечкі:Праверце сістэму пры працоўным ціску
• Ачыстка паветра:Выдаляйце паветра з ліній падчас запуску
• Праца манітора:Сачыце за правільным адкрыццём і закрыццём падчас першай працы

Тэхнічнае абслугоўванне і ліквідацыю непаладак

Рэгулярнае тэхнічнае абслугоўванне забяспечвае належную працу зваротных клапанаў і падаўжае тэрмін іх службы.

Прафілактычнае абслугоўванне

Стварыце графік тэхнічнага абслугоўвання на аснове:

• Працоўны ціск і тэмпература сістэмы
• Тып апрацоўванай вадкасці
• Як часта адкрываецца і зачыняецца клапан
• Рэкамендацыі вытворцы

Тыповы графік:Штогадовыя праверкі для большасці прыкладанняў, часцей для крытычна важных сістэм.

Агульныя праблемы і рашэнні

Уцечка:

• Унутраныя ўцечкі:Вадкасць цячэ назад праз закрыты клапан
• Знешнія ўцечкі:Вадкасць выходзіць у атмасферу
• Прычыны:Забруджванне, знос, няправільная ўстаноўка, зрушэнне трубы
• рашэнні:Ачысціце або заменіце сядла клапанаў, праверце ўстаноўку, выраўнуйце трубы

Заліпанне або неадкрыццё:

• Прычыны:Смецце, карозія, няправільная ўстаноўка
• рашэнні:Ачысціце клапан, праверце кірунак патоку, заменіце зношаныя дэталі

Гідраўдар:

• Прычыны:Клапан зачыняецца занадта павольна або хутка
• рашэнні:Прадумайце іншы тып клапана, усталюйце дэмпферныя прылады

Прамысловыя стандарты і якасць

Зваротныя клапаны павінны адпавядаць строгім галіновым стандартам для забеспячэння бяспекі і надзейнасці.

Асноўныя арганізацыі па стандартызацыі

API (Амерыканскі інстытут нафты):

• API 594:Стандарты праектавання і выпрабаванняў зваротных клапанаў
• API 598:Працэдуры праверкі і выпрабаванняў
• API 6D:Тэхнічныя характарыстыкі трубаправоднай арматуры

ASME (Амерыканскае таварыства інжынераў-механікаў):

• B16.1 і B16.34:Памеры фланца і паказчыкі ціску
• Спецыфікацыі матэрыялаў і патрабаванні бяспекі

ISO (Міжнародная арганізацыя па стандартызацыі):

• ISO 15761:Сталёвыя зваротныя клапаны для прымянення нафты і газу
• ISO 28921-1:Стандарты прамысловай арматуры
• ISO 5208:Патрабаванні да прадукцыйнасці ўшчыльнення клапана
