Пры працы з гідраўлічнымі сістэмамі кіраванне напрамкам патоку вадкасці вельмі важна для бяспекі і эфектыўнасці. Зваротны клапан RVP-20 - гэта ўсталяваны на пласціне гідраўлічны кампанент, прызначаны для прапускання вадкасці ў адным кірунку, прадухіляючы зваротны паток. Гэта кіраўніцтва тлумачыць, што робіць RVP-20 каштоўным для гідраўлічнага прымянення і як ён працуе ў рэальных сітуацыях.

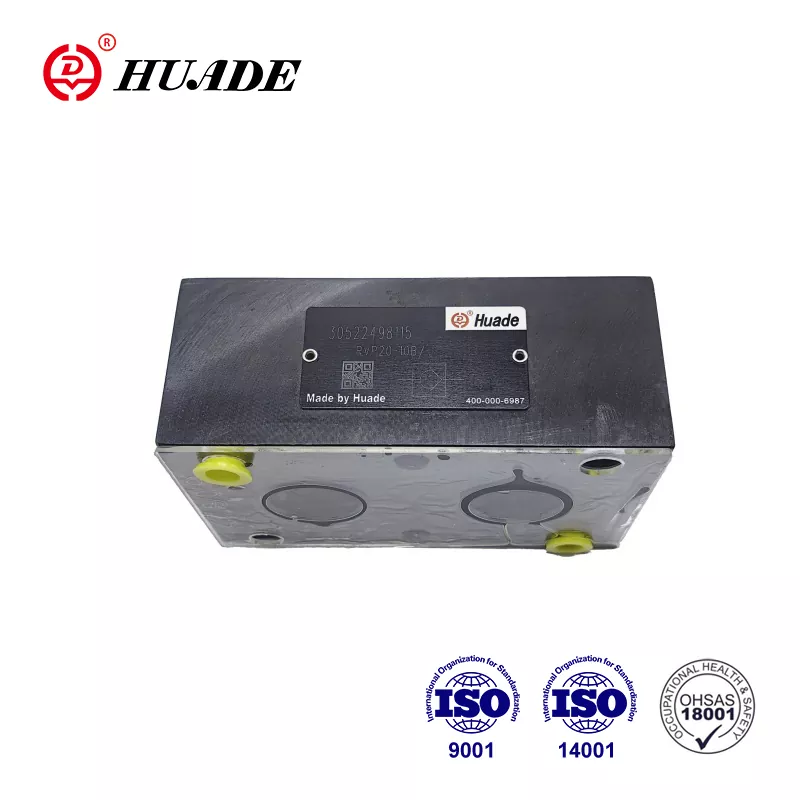

Што такое зваротны клапан РВП-20?
Зваротны клапан RVP-20 - гэта спружынны клапан вытворчасці HYDAC, нямецкай кампаніі, якая спецыялізуецца на гідраўлічных рашэннях. У гэтым клапане выкарыстоўваецца конусападобная тарельчатая канструкцыя, якая стварае герметычнае ўшчыльненне, калі вадкасць спрабуе цячы назад. "20" у яго назве азначае, што ён прызначаны для прымянення сярэдняга патоку, што эквівалентна 1-цалеваму злучэнню труб у серыі -16.
Клапан забяспечвае свабодны паток ад порта B да порта A, цалкам блакуючы зваротны паток. Калі ціск вадкасці перавышае сілу спружыны (звычайна 0,5 бар), конус рухаецца назад і прапускае вадкасць. Калі ціск падае або адмяняецца, спружына хутка штурхае конус назад да яго сядзення, спыняючы любы рух назад. Гэта простае механічнае дзеянне адбываецца без электраэнергіі або знешняга кантролю.

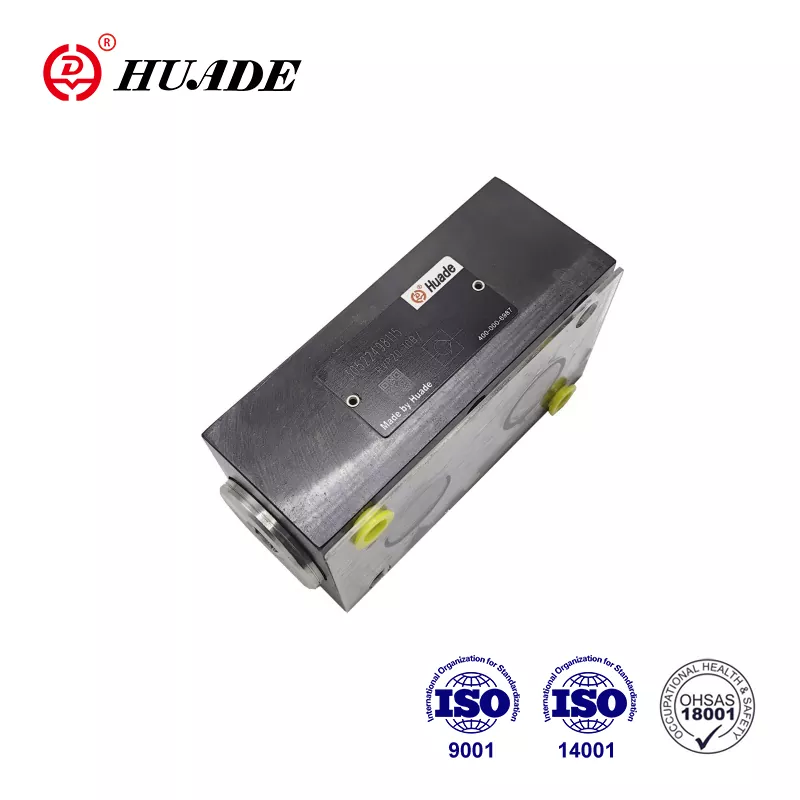

Зваротны клапан RVP-20 важыць каля 3,3 кг і мае кампактную канструкцыю для мацавання на пласціне, якая ўсталёўваецца непасрэдна на блокі клапанаў. Такі стыль мантажу эканоміць месца ў параўнанні з убудаванымі клапанамі і робіць мантаж больш простым у складаных гідраўлічных схемах.
Тэхнічныя характарыстыкі і прадукцыйнасць
Зваротны клапан RVP-20 вытрымлівае максімальны працоўны ціск да 350 бар (5000 фунтаў на квадратны дюйм) і расход да 350 літраў у хвіліну (150 галлонаў у хвіліну). Гэтыя спецыфікацыі робяць яго прыдатным для гідраўлічных сістэм сярэдняй нагрузкі ў будаўнічым абсталяванні і прамысловых машынах. Клапан захоўвае свае характарыстыкі ў дыяпазоне тэмператур ад -20°C да +80°C, ахопліваючы большасць працоўных умоў.
Ціск расколіны для стандартнага зваротнага клапана RVP-20 складае 0,5 бар, што азначае, што вадкасці патрабуецца толькі мінімальны ціск, каб адкрыць клапан для прамога патоку. Карыстальніцкія версіі з ціскам расколіны 1 бар і вышэй даступныя, калі прыкладанні патрабуюць большай устойлівасці да адкрыцця. Перапад ціску на клапане павялічваецца з хуткасцю патоку — пры 200 літрах у хвіліну варта чакаць страты ціску каля 2 бар, а пры максімальным патоку 350 літраў у хвіліну падзенне ціску можа дасягаць ад 4 да 8 бар.
Корпус клапана складаецца з фасфатаванай сталі з варыянтам цынкавага пакрыцця, а конус і сядло зроблены з загартаванай і адшліфаванай сталі для даўгавечнасці. Ушчыльнення FKM забяспечваюць хімічную ўстойлівасць і працуюць з гідраўлічнымі вадкасцямі з мінеральным алеем з глейкасцю ад 2,8 да 800 мм²/с. Канструкцыя адпавядае стандартам DIN ISO 1219 і пратэставана з выкарыстаннем мінеральных алеяў, якія адпавядаюць спецыфікацыям DIN 51524.
Як працуе зваротны клапан РВП-20
Разуменне працы зваротнага клапана RVP-20 дапамагае растлумачыць, чаму ён эфектыўны ў гідраўлічных сістэмах. Клапан змяшчае падпружынены конус, які прылягае да дакладна апрацаванага сядзення. У закрытым становішчы спружына ўтрымлівае гэты конус шчыльна да сядзення, ствараючы ўшчыльненне метал да металу, якое прадухіляе праходжанне вадкасці назад.
Калі вадкасць паступае з порта B з дастатковым ціскам, яна націскаецца на паверхню конусу. Калі ціск перавышае сілу спружыны, конус ссоўваецца назад, адкрываючы шлях для цячэння вадкасці да порта А. Конус застаецца адкрытым, пакуль працягваецца ціск наперад. Падчас гэтага адкрытага стану зваротны клапан RVP-20 стварае адносна нізкі супраціў, што дазваляе эфектыўна рухацца вадкасці ў сістэме.
Калі ціск выраўноўваецца або змяняецца, спружына неадкладна выштурхвае конус назад у закрытае становішча. Гэта хуткае закрыццё прадухіляе зваротны паток і абараняе кампаненты вышэй па плыні ад скокаў ціску або зваротнага кручэння. Канусная канструкцыя забяспечвае правільную ўстаноўку сядла клапана кожны раз, не патрабуючы рэгулявання або абслугоўвання механізму закрыцця.
Мантажныя памеры і мантаж
Зваротны клапан RVP-20 выкарыстоўвае стандартызаваны шаблон мацавання пласціны, які адпавядае канфігурацыям партоў SAE, BSPP і NPTF. Мантажная частка мае шырыню 76,5 мм з партамі, размешчанымі на адлегласці 60 мм адзін ад аднаго. Агульная даўжыня клапана 133 мм, вышыня падставы 127 мм. Гэтыя кампактныя памеры дазваляюць зваротнаму клапану RVP-20 змяшчацца ў цесных месцах у гідраўлічных калектарах.
Для ўстаноўкі патрэбныя балты М10, закручаныя да 20-30 Нм. Мантажная паверхня павінна мець шурпатасць 0,8 мкм або больш, каб забяспечыць належнае ўшчыльненне. Клапан можа быць усталяваны ў любой арыентацыі без уплыву на прадукцыйнасць, што дае дызайнерам гнуткасць пры стварэнні гідраўлічных контураў. Разьба порта распасціраецца на 16 мм у глыбіню, а таўшчыня фланца складае 19 мм.
Пры ўсталёўцы зваротнага клапана RVP-20 пераканайцеся, што кірунак патоку адпавядае стрэлцы на корпусе клапана. Порт B павінен падключацца да крыніцы ціску, а порт A - да абароненага контуру. Выкарыстанне правільнага класа балта (10,9 або вышэй) прадухіляе выхад з ладу крапяжу пад дзеяннем вібрацыі і змены ціску.
Звычайнае прымяненне зваротнага клапана RVP-20
Мабільная тэхніка - гэта асноўная вобласць прымянення зваротнага клапана РВП-20. Экскаватары выкарыстоўваюць гэтыя клапаны на выхадзе гідраўлічнага помпы для падтрымання супрацьціску і прадухілення скокаў ціску, калі рух стралы раптоўна спыняецца. Каткі і ўшчыльняльнікі выйграюць ад здольнасці клапана ізаляваць гідраўлічныя контуры, павышаючы бяспеку падчас працы абсталявання.
Прамысловыя сістэмы аўтаматызацыі абапіраюцца на зваротны клапан RVP-20 для блакавання цыліндраў і падтрымання ціску. Машыны для ліцця пад ціскам выкарыстоўваюць гэтыя клапаны для забеспячэння стабільнага ціску ўпырску, што скарачае дэфекты і час прастою на 20-30%, паводле палявых справаздач. Гідраўлічныя сістэмы зборачнай лініі выкарыстоўваюць клапаны для прадухілення ненаўмыснага руху пры разгерметызацыі контураў.
Марскія і афшорныя прымянення выкарыстоўваюць перавагі зваротнага клапана RVP-20, устойлівыя да карозіі і надзейнае ўшчыльненне. Прывады клапанаў на караблях і нафтавых платформах выкарыстоўваюць гэтыя зваротныя клапаны для накіраванай ізаляцыі. Сістэмы змазкі высокага ціску і гідраўлічныя заціскныя прыстасаванні таксама ўключаюць RVP-20, дзе прадухіленне зваротнага патоку мае вырашальнае значэнне для цэласнасці сістэмы.
Клапан лепш за ўсё працуе ў цыклічных праграмах з нізкай і сярэдняй частатой. Для сістэм з пастаяннай высокачашчыннай працай шматразовае адкрыццё і закрыццё можа паскорыць знос конуса і паверхняў сядзення. У такіх выпадках важна разгледзець альтэрнатыўныя канструкцыі клапанаў або больш частыя інтэрвалы тэхнічнага абслугоўвання.
Тэхнічнае абслугоўванне і тэрмін службы
Зваротны клапан РВП-20 патрабуе мінімальнага абслугоўвання ў нармальных умовах эксплуатацыі. HYDAC ацэньвае сярэдні час да адмовы (MTTF_d) у 150 гадоў у ідэальных умовах, хоць фактычны тэрмін службы ў значнай ступені залежыць ад чысціні вадкасці і працоўнага асяроддзя. Штогадовыя інспекцыі або праверкі кожныя 1000 гадзін працы дапамагаюць вызначыць знос да таго, як узнікнуць паломкі.
Асноўныя задачы па тэхнічным абслугоўванні ўключаюць праверку ўшчыльненняў на наяўнасць пашкоджанняў або зносу і маніторынг падзення ціску на клапане. Калі падзенне ціску павялічваецца больш чым на 10% ад базавых вымярэнняў, унутраны знос або забруджванне могуць уплываць на прадукцыйнасць. Наборы для замены ўшчыльняльнікаў (нумар дэталі 555094) даступныя для перыядычнага абслугоўвання.
Пры абслугоўванні зваротнага клапана RVP-20 цалкам ізалюйце гідраўлічны контур і скіньце ўвесь ціск перад тым, як здымаць клапан. Пасля паўторнай зборкі правядзіце праверку на герметычнасць пры ціску, які ў 1,5 разы перавышае працоўны ціск, каб пераканацца ў цэласнасці ўшчыльнення. Падтрыманне належнай фільтрацыі вадкасці (20 мкм або больш тонкай) значна падаўжае тэрмін службы клапана, прадухіляючы абразіўныя часціцы ад пашкоджання ўшчыльняльных паверхняў.
Падтрыманне гідраўлічнай вадкасці ў чысціні і ў межах зададзенага дыяпазону глейкасці прадухіляе найбольш распаўсюджаныя праблемы з зваротным клапанам RVP-20. Забруджванне выклікае каля 80% адмоваў гідраўлічных кампанентаў, таму інвестыцыі ў якасную фільтрацыю і рэгулярны аналіз вадкасці акупляюцца за кошт павелічэння тэрміну службы кампанентаў і скарачэння часу прастою.
Параўнанне зваротнага клапана RVP-20 з аналагічнымі мадэлямі
У серыі HYDAC RV/RVP зваротны клапан RVP-20 знаходзіцца паміж меншымі і вялікімі мадэлямі. Ручкі RVP-16 прапускаюць да 200 літраў у хвіліну і важаць 2,1 кг, што робіць іх прыдатнымі для больш лёгкіх нагрузак. RVP-25 павялічвае прадукцыйнасць да 550 літраў у хвіліну, але важыць 5,8 кг, што лепш падыходзіць для цяжкіх прамысловых сістэм. Усе тры мадэлі маюць аднолькавы дыяпазон максімальнага ціску і тэмпературы ў 350 бар.
Іншыя вытворцы прапануюць канкуруючыя прадукты з аналагічнымі характарыстыкамі. Серыя S 20 ад Bosch Rexroth забяспечвае інтэграваныя функцыі бяспекі і параметры электрычнага кантролю з намінальным ціскам да 315 бар і прапускной здольнасцю да 450 літраў у хвіліну. Серыя PV ад Parker Hannifin робіць упор на лёгкія кампазітныя матэрыялы для аэракасмічнага прымянення, якія вытрымліваюць 350 бар і 300 літраў у хвіліну.
Клапаны серыі Danfoss CSV адрозніваюцца падвышанай устойлівасцю да карозіі і больш высокім ціскам (420 бар), прыдатным для сельскагаспадарчага абсталявання. Серыя HAWE Hydraulik BC прапануе звышкампактныя канструкцыі для нямецкіх вытворцаў машын з ціскам 350 бар і расходам 320 літраў у хвіліну. Зваротны клапан RVP-20 застаецца канкурэнтаздольным дзякуючы праверанай надзейнасці, герметычнасці канструкцыі і лёгкасці інтэграцыі ў існуючыя сістэмы HYDAC.
Купля і даступнасць
Зваротны клапан RVP-20 мае стандартны нумар дэталі 705937 ад HYDAC. Купля праз упаўнаважаных дыстрыб'ютараў гарантуе арыгінальныя запчасткі і тэхнічную падтрымку. Асноўныя дыстрыб'ютары ўключаюць ValinOnline і Leader Hydraulics, якія захоўваюць клапаны і адпаведныя камплекты ўшчыльняльнікаў. Тэрмін выканання вар'іруецца ў залежнасці ад рэгіёна, але звычайна вар'іруецца ад неадкладнай даступнасці да 2-4 тыдняў для стандартных канфігурацый.
Нестандартныя версіі зваротнага клапана RVP-20 з розным ціскам расколіны або спецыяльнымі ўшчыльненнямі патрабуюць большага часу выканання, звычайна 6-8 тыдняў. Пры заказе індывідуальных спецыфікацый укажыце поўныя патрабаванні да сістэмы, уключаючы працоўны ціск, расход, тып вадкасці і дыяпазон тэмператур. Гэтая інфармацыя дапамагае інжынерам HYDAC рэкамендаваць аптымальную канфігурацыю.
Патрыманыя або адрамантаваныя блокі зваротнага клапана RVP-20 з'яўляюцца на другасных рынках, такіх як eBay, часта па больш нізкіх коштах. Аднак купля патрыманых гідраўлічных кампанентаў нясе рызыкі, уключаючы невядомую гісторыю абслугоўвання і магчымы ўнутраны знос. Калі цэнавыя абмежаванні патрабуюць уліку былых ва ўжыванні клапанаў, купляйце толькі ў прадаўцоў з праверанай рэпутацыяй і запытвайце дакументацыю аб праверцы ціску.
Лепшыя практыкі інтэграцыі зваротнага клапана RVP-20
Паспяховая інтэграцыя зваротнага клапана RVP-20 пачынаецца з правільнага праектавання сістэмы. Разлічыце фактычную хуткасць патоку і перапад ціску, каб гарантаваць, што клапан не будзе ствараць празмернага супраціву ў контуры. Клапан працуе лепш за ўсё, калі паток застаецца ніжэйшым за 80 % ад максімальнай прапускной здольнасці, забяспечваючы запас на скокі ціску і змены тэмпературы.
Усталюйце паветраадводны або вентыляцыйны фільтр у сістэмах, дзе можа адбыцца ўцягванне паветра. Захопленае паветра можа перашкодзіць зваротнаму клапану RVP-20 зачыніцца належным чынам і з часам можа прывесці да кавітацыйнага пашкоджання. Размяшчэнне клапана так, каб бурбалкі паветра маглі падымацца і выходзіць, паляпшае прадукцыйнасць і даўгавечнасць.
Пры выкарыстанні некалькіх блокаў зваротнага клапана RVP-20 у паралельных контурах забяспечвайце збалансаванае размеркаванне патоку. Нязначныя змены ціску расколіны паміж клапанамі могуць выклікаць нераўнамерную нагрузку, зніжаючы эфектыўнасць паралельнага размяшчэння. Разгледзьце магчымасць выкарыстання адпаведных набораў з той жа вытворчай партыі для важных прыкладанняў.
Сачыце за зваротным клапанам RVP-20 падчас першапачатковага запуску сістэмы і ўводу ў эксплуатацыю. Сачыце за незвычайным шумам, празмерным цяплом або нечаканымі паказаннямі ціску, якія могуць паказваць на праблемы з устаноўкай або несумяшчальныя ўмовы працы. Ранняе выяўленне праблем прадухіляе пашкоджанне клапана і іншых кампанентаў сістэмы.
Разуменне абмежаванняў і меркаванняў
Нягледзячы на тое, што зваротны клапан RVP-20 выдатна спраўляецца з многімі прылажэннямі, прызнанне яго абмежаванняў прадухіляе няправільнае прымяненне. Клапан не прызначаны для высокачашчынных цыклаў, калі конус адкрываецца і зачыняецца шмат разоў у хвіліну. Такая аперацыя паскарае знос і можа прывесці да заўчаснага выхаду з ладу. Для высокачашчынных прыкладанняў разгледзьце зваротныя клапаны з пілотным кіраваннем або картрыджныя клапаны, прызначаныя для дынамічнага абслугоўвання.
Падпружыненая канструкцыя азначае, што зваротны клапан RVP-20 заўсёды стварае некаторы перапад ціску падчас прамога патоку. У ланцугах, дзе мінімальны супраціў мае вырашальнае значэнне, гэтая характарыстыка павінна ўлічвацца пры разліку памераў помпы і эфектыўнасці сістэмы. Пры максімальным патоку падзенне ціску можа дасягаць 8 бар, што ператвараецца ў цяпло і марную энергію.
Зваротны паток не выклікае ўцечкі, калі клапан працуе належным чынам, але забруджванне або знос могуць парушыць герметычнасць. Сістэмам, якія патрабуюць абсалютнай нулявой уцечкі для бяспекі, могуць спатрэбіцца дадатковыя клапаны або альтэрнатыўныя тэхналогіі ўшчыльнення. Рэгулярныя выпрабаванні правяраюць, што зваротнае ўшчыльненне застаецца эфектыўным на працягу ўсяго тэрміну службы клапана.
Зваротны клапан RVP-20 забяспечвае чыста механічную працу без зваротнай сувязі па становішчы або рэгулявання падчас працы. Прыкладання, якія патрабуюць пераменнага ціску крэкінгу або дыстанцыйнага кіравання, патрабуюць розных тыпаў клапанаў. Разуменне гэтых асноўных характарыстык дапамагае падабраць клапан для адпаведных прыкладанняў.
Заключэнне
Зваротны клапан RVP-20 служыць надзейным рашэннем для прадухілення зваротнага патоку ў гідраўлічных сістэмах, якія працуюць пад ціскам да 350 бар з расходам да 350 літраў у хвіліну. Яго падпружыненая канструкцыя з конусам стварае герметычнае зваротнае ўшчыльненне, захоўваючы пры гэтым нізкі падзенне ціску наперад. Кампактны фармат пласціны спрашчае ўстаноўку ў блоках клапанаў і калектараў.
Гэты клапан знаходзіць шырокае прымяненне ў мабільным абсталяванні, прамысловай аўтаматызацыі і марской гідраўліцы, дзе накіраванае кіраванне важна для бяспекі і эфектыўнасці. Пры правільнай ўстаноўцы, чысціні вадкасці і перыядычным праверцы зваротны клапан RVP-20 забяспечвае шматгадовую бесперабойную працу. Яго стандартызаваны дызайн і шырокая даступнасць робяць яго практычным выбарам для новых сістэм і прыкладанняў для замены.
Пры выбары зваротнага клапана для гідраўлічнага прымянення разгледзьце зваротны клапан RVP-20 для контураў сярэдняй нагрузкі, якія патрабуюць надзейнага прадухілення зваротнага патоку. Адпавядайце спецыфікацыям клапана патрабаванням вашай сістэмы, выконвайце інструкцыі па ўсталёўцы і падтрымлівайце належны стан вадкасці для аптымальнай прадукцыйнасці і даўгавечнасці.
