Калі вы працуеце з гідраўлічнымі сістэмамі, разуменне кожнага кампанента мае значэнне. Зваротны клапан RVP 30 вылучаецца як надзейнае рашэнне для кантролю патоку вадкасці ў адным кірунку. Гэты гідраўлічны зваротны клапан, выраблены HYDAC, стаў стандартным выбарам у прамысловых і мабільных машынах.
Што такое зваротны клапан RVP 30?
Зваротны клапан RVP 30 - гэта накіравальны рэгулюючы клапан, усталяваны ў калектары, прызначаны для гідраўлічных алейных сістэм. Гэта дазваляе вадкасці свабодна цячы з порта B у порт A, цалкам блакуючы любы зваротны паток. Гэта аднабаковае кіраванне патокам важна ў многіх гідраўлічных прылажэннях, дзе прадухіленне зваротнага патоку абараняе помпы і падтрымлівае ціск у сістэме.
У RVP 30 выкарыстоўваецца падпружыненая тарельчатая канструкцыя з загартаванай сталі. Калі ціск вадкасці з порта B перавышае сілу спружыны, клапан адкрываецца і прапускае вадкасць. Калі ціск падае або спрабуе змяніць кірунак, спружына штурхае талерку назад да сядзення, ствараючы ўшчыльненне метал да металу, якое прадухіляе любую ўцечку.
Гэты зваротны клапан адпавядае стандартам DIN ISO 1219 і спецыяльна распрацаваны для ўстаноўкі непасрэдна на гідраўлічныя калектары або мантажныя пласціны. Кампактная канструкцыя эканоміць прастору ў параўнанні з убудаванымі зваротнымі клапанамі, што робіць RVP 30 ідэальным для сістэм, дзе месца для ўстаноўкі абмежавана.
Тэхнічныя характарыстыкі, якія маюць значэнне
Зваротны клапан RVP 30 спраўляецца са складанымі ўмовамі з характарыстыкамі, якія адпавядаюць прамысловым патрабаванням. Клапан працуе пры максімальным працоўным ціску 350 бар, што роўна прыкладна 5000 psi. Такі паказчык ціску робіць RVP 30 прыдатным для гідраўлічных контураў высокага ціску, якія звычайна сустракаюцца ў цяжкім абсталяванні.
Прапускная здольнасць дасягае 600 літраў у хвіліну або каля 150 галонаў у хвіліну. Такі высокі расход азначае, што зваротны клапан RVP 30 можа апрацоўваць значныя аб'ёмы вадкасці без празмернага падзення ціску. Стандартны ціск крэкінгу складае 0,5 бар, хоць існуюць варыянты ад 0,05 да 4,5 бар у залежнасці ад патрэб прымянення. Ніжэйшы ціск расколіны дазваляе лягчэй адкрываць клапан, а больш высокія налады забяспечваюць лепшую герметычнасць супраць зваротнага патоку.
Корпус клапана выраблены з вугляродзістай сталі з фасфатным або ацынкаваным пакрыццём для ўстойлівасці да карозіі. Сама талерка выкарыстоўвае загартаваную і паліраваную сталь для даўгавечнасці. Стандартныя ўшчыльняльнікі - гэта фторэластамер FKM, які вытрымлівае тэмпературы ад мінус 20 градусаў Цэльсія да плюс 80 градусаў Цэльсія. Некаторыя версіі пашыраюць ніжні дыяпазон да мінус 30 градусаў Цэльсія.
RVP 30 важыць каля 10,3 кілаграма і падключаецца праз разьбовыя порты, прызначаныя для 1,5-цалевых фітынгаў з ушчыльняльнымі кольцамі NPTF, BSPP або SAE. Схема мацавання выкарыстоўвае чатыры балты і можа быць усталявана ў любой арыентацыі без уплыву на прадукцыйнасць.
Як зваротны клапан RVP 30 працуе ў рэальных праграмах
Разуменне таго, дзе падыходзіць зваротны клапан RVP 30, дапамагае ўдакладніць яго значэнне. Адно з распаўсюджаных прыкладанняў - абарона помпы. Калі гідраўлічны помпа адключаецца, вадкасць можа спрабаваць цячы назад праз помпа. Гэты зваротны паток можа пашкодзіць кампаненты помпы або прывесці да раптоўнага падзення ціску ў сістэме. Устаноўка RVP 30 на выхадзе помпы прадухіляе зваротны паток і абараняе помпа ад пашкоджання.
Схемы акумулятараў таксама выйграюць ад зваротнага клапана RVP 30. Акумулятары захоўваюць вадкасць пад ціскам для хуткага вызвалення пры неабходнасці. Зваротны клапан падтрымлівае ціск у акумулятары, прадухіляючы вяртанне вадкасці ў асноўную сістэму пры падзенні ціску. Гэта захоўвае назапашаную энергію для наступнага працоўнага цыклу.
Мабільная тэхніка, такая як экскаватары і пагрузчыкі, выкарыстоўвае RVP 30 ва ўсіх сваіх гідраўлічных сістэмах. Гэтыя машыны працуюць у цяжкіх умовах з пастаяннай вібрацыяй і рознымі нагрузкамі. Ушчыльненне метал-метал зваротнага клапана забяспечвае нулявую ўцечку, нават калі кампаненты награваюцца падчас інтэнсіўнага выкарыстання. Гэтая надзейнасць скарачае час прастою прыкладна на 20-30 працэнтаў у параўнанні з сістэмамі, якія выкарыстоўваюць зваротныя клапаны больш нізкай якасці.
Вытворчыя лініі ўключаюць зваротны клапан RVP 30 у прэсы, машыны для ліцця пад ціскам і аўтаматызаванае зборачнае абсталяванне. Хуткі час водгуку клапана і нізкае падзенне ціску дапамагаюць гэтым сістэмам працаваць бесперабойна без марнавання энергіі. Такія ж прынцыпы прымяняюцца ў сістэмах кіравання тангажам ветраных турбін і марскім абсталяванні, дзе нельга паставіць пад пагрозу надзейнасць.
Характарыстыкі перападу ціску
Кожны клапан стварае некаторы супраціў патоку, што выяўляецца ў выглядзе перападу ціску. Зваротны клапан RVP 30 мінімізуе гэтыя страты энергіі дзякуючы абцякальнай унутранай канструкцыі. Пры 100 літрах у хвіліну падзенне ціску складае каля 0,5 бар. Гэта павялічваецца прыкладна да 1,2 бар пры 200 літрах у хвіліну і дасягае каля 4,8 бар пры максімальнай хуткасці патоку 600 літраў у хвіліну.
Гэтыя значэнні перападу ціску адносна нізкія для зваротнага клапана такога памеру і магутнасці. Меншы перапад ціску азначае меншую трату энергіі ў выглядзе цяпла і больш эфектыўную працу сістэмы. Залежнасць паміж хуткасцю патоку і падзеннем ціску не з'яўляецца лінейнай, прычым падзенне ціску расце хутчэй пры больш высокіх хуткасцях патоку з-за турбулентнасці і трэння.
Распрацоўшчыкі сістэм могуць выкарыстоўваць гэтыя паказчыкі падзення ціску для разліку агульных страт у сістэме і адпаведнага памеру помпаў. Зваротны клапан RVP 30 мінімальна спрыяе агульнай неэфектыўнасці сістэмы, што важна пры аптымізацыі энергаспажывання ў буйных прамысловых устаноўках.
Параўнанне RVP 30 з альтэрнатывамі
Рынак гідраўлічных клапанаў прапануе мноства варыянтаў зваротных клапанаў. Зваротны клапан RVP 30 канкуруе ў першую чаргу па надзейнасці і прадукцыйнасці, а не па цане. Bosch Rexroth вырабляе аналагічныя клапаны, разлічаныя на супастаўныя ціск і паток, часам з магчымасцямі электроннага кантролю, што падабаецца аўтаматызаваным сістэмам. Parker Hannifin прапануе зваротныя клапаны, якія крыху лягчэйшыя і іх лягчэй інтэграваць у кампактныя канструкцыі.

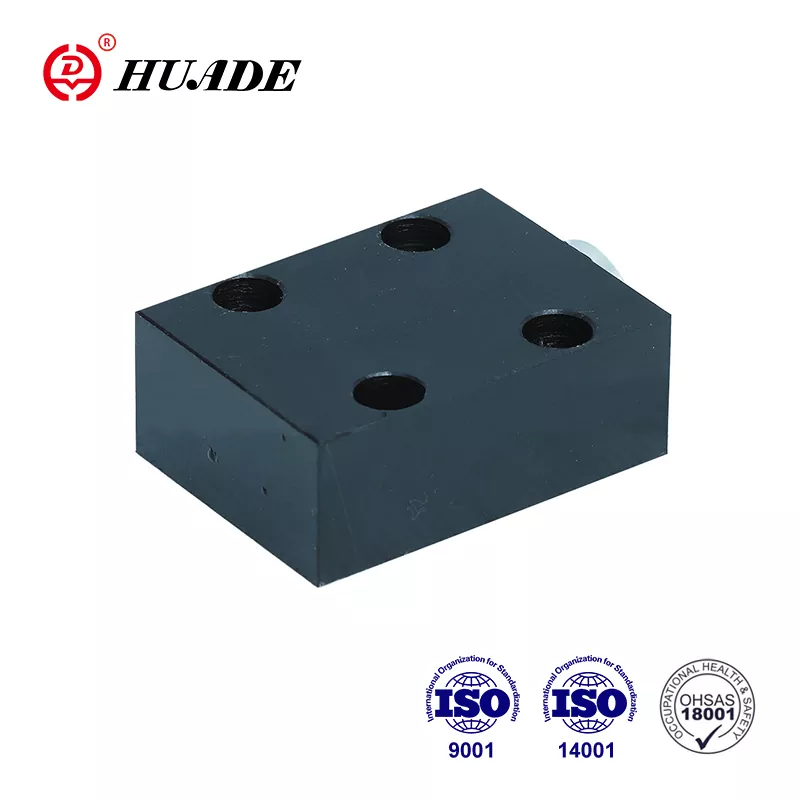

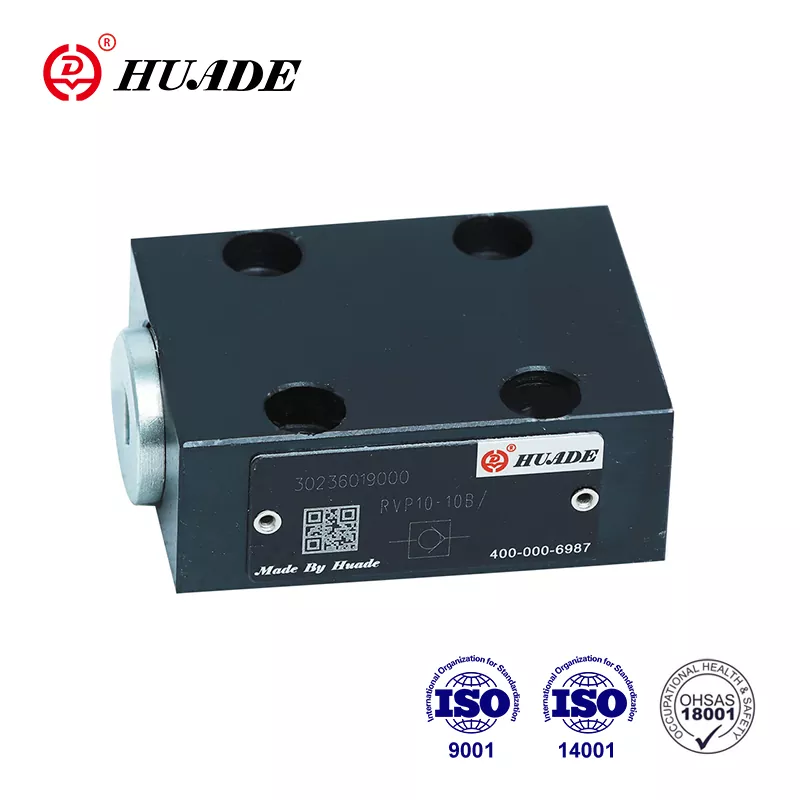

Кітайскія вытворцы, такія як Huade, вырабляюць зваротныя клапаны, якія адпавядаюць спецыфікацыям RVP 30, па цэнах на 30-50 працэнтаў ніжэй. Гэтыя альтэрнатывы адпавядаюць стандартам сертыфікацыі ISO і добра працуюць у праграмах, дзе бюджэтныя абмежаванні важныя больш, чым спадчына брэнда. Кампраміс звычайна прадугледжвае менш поўную тэхнічную падтрымку і патэнцыйна меншы тэрмін службы ў экстрэмальных умовах.
Зваротныя клапаны Eaton Vickers забяспечваюць добрую сумяшчальнасць з кампанентамі стандарту SAE і падтрымліваюць шырокую даступнасць праз размеркавальныя сеткі. Зваротны клапан RVP 30 адрозніваецца інжынернай дакладнасцю HYDAC і разлікам 150-гадовага сярэдняга часу напрацоўкі на адмову. Гэтая праекцыя даўгавечнасці вынікае з шырокіх выпрабаванняў і палявых дадзеных з тысяч установак.
Для прыкладанняў, якія патрабуюць абсалютнай надзейнасці, такіх як марскія нафтавыя платформы або важныя вытворчыя працэсы, RVP 30 апраўдвае сваю высокую цану. Для звычайнага прамысловага выкарыстання з рэгулярным доступам да абслугоўвання менш дарагія альтэрнатывы могуць забяспечыць належную прадукцыйнасць.
Кіраўніцтва па ўстаноўцы
Правільная ўстаноўка гарантуе, што зваротны клапан RVP 30 працуе ў адпаведнасці з праектам. Мантажная паверхня павінна быць роўнай у межах 0,01 міліметра на 100 міліметраў і гладкай да 0,8 мікраметра або лепш. Гэтыя характарыстыкі прадухіляюць уцечку вакол корпуса клапана і забяспечваюць раўнамернае размеркаванне нагрузкі на крапежныя ніты.
Тып патоку павінен адпавядаць сістэмным злучэнням, няхай гэта будзе NPTF, BSPP або SAE. Выкарыстанне няправільнага стандарту разьбы можа прывесці да папярочнай разьбы або няправільнай герметызацыі. Наносіце герметык для разьбы, прыдатны для гідраўлічных сістэм, пазбягаючы прадуктаў, якія могуць забруджваць вадкасць або разбурацца пад ціскам.
Крапежныя балты павінны быць класа 10.9 або эквівалентныя і зацягнуты папярочна да значэнняў крутоўнага моманту, указаных у кіраўніцтве па ўстаноўцы HYDAC. Нераўнамернае зацягванне можа дэфармаваць мантажную паверхню і стварыць шляхі ўцечкі. Зваротны клапан RVP 30 можа быць усталяваны ў любой арыентацыі, паколькі для ўшчыльнення ён выкарыстоўвае ціск спружыны, а не сілу цяжару.
Фільтрацыя вышэй па плыні мае вырашальнае значэнне для даўгавечнасці клапана. Сістэма павінна адфільтроўваць часціцы памерам да 20 мікраметраў або менш, каб адпавядаць ўзроўню чысціні ISO 4406 21/19/16, указанаму для RVP 30. Забруджванне з'яўляецца асноўнай прычынай няспраўнасці зваротнага клапана, калі часціцы перашкаджаюць належнаму ўшчыльненню талеркі або пашкоджваюць ушчыльняльныя паверхні.
Пасля ўстаноўкі выдаліце ўсё паветра з сістэмы, перш чым падаць поўны ціск. Захопленае паветра можа выклікаць нестабільную працу клапана і празмерны шум. Праверце зваротны клапан, ствараючы ціск з абодвух напрамкаў, каб пераканацца, што ён свабодна адчыняецца ў прамым напрамку і цалкам герметычны супраць зваротнага патоку.
Тэхнічнае абслугоўванне і ліквідацыю непаладак
Зваротны клапан RVP 30 патрабуе мінімальнага абслугоўвання пры эксплуатацыі ў адпаведнасці са спецыфікацыямі. Інтэрвалы праверкі ад 1000 да 2000 гадзін працы тыповыя для прамысловага прымянення. Падчас праверкі праверце вонкавую ўцечку вакол корпуса клапана і мантажнай паверхні. Любая бачная ўцечка паказвае на знос ушчыльнення або няправільную ўстаноўку.
Выпрабаванне ціску расколіны перыядычна правярае, ці не аслабла спружына ці не зношана талерка. Калі ціск расколіны значна павялічыўся, унутранае забруджванне можа перашкаджаць поўнаму адкрыццю клапана. Калі ціск расколіны знізіўся, магчыма, узнікла спружынная стомленасць або дэградацыя ўшчыльнення.
Найбольш распаўсюджанай праблемай зваротнага клапана RVP 30 з'яўляецца заліпанне талеркі, калі клапан не адчыняецца або зачыняецца належным чынам. Звычайна гэта адбываецца з-за забруджвання паміж тарэлькай і сядзеннем. Прамыванне сістэмы чыстай гідраўлічнай вадкасцю часта ліквідуе невялікія заліпання. Моцнае забруджванне патрабуе дэмантажу і ачысткі клапана або замены камплекта ўшчыльняльнікаў.
HYDAC забяспечвае камплекты ўшчыльненняў спецыяльна для RVP 30, уключаючы ўсе ўшчыльняльныя кольцы і рэзервовыя кольцы. Замена ўшчыльняльнікаў звычайна займае менш за гадзіну простымі ручнымі інструментамі. Нумар дэталі камплекта ўшчыльняльнікаў для ўшчыльняльнікаў FKM - SEAL KIT 30FKM. Заўсёды выкарыстоўвайце арыгінальныя камплекты ўшчыльненняў HYDAC або правераныя эквіваленты для падтрымання прадукцыйнасці клапана.
Эксплуатацыя зваротнага клапана RVP 30 за межамі тэмпературнага дыяпазону можа пашкодзіць ушчыльненні і выклікаць уцечку. FKM-ўшчыльненні працуюць з большасцю мінеральных алеяў у гідраўліцы, але для несумяшчальных вадкасцей, напрыклад, некаторых сінтэтычных алеяў, могуць спатрэбіцца ўшчыльненні NBR. Перад устаноўкай заўсёды правярайце сумяшчальнасць вадкасці.
Дзе купіць зваротны клапан RVP 30
Варыянты набыцця зваротнага клапана RVP 30 ўключаюць у сябе ўпаўнаважаных дыстрыб'ютараў і інтэрнэт-пастаўшчыкоў. Афіцыйны вэб-сайт HYDAC забяспечвае прамы заказ абазначэння мадэлі RVP-30-01.X з дастаўкай на працягу 2-4 тыдняў па ўсім свеце. Гэта гарантуе сапраўдныя кампаненты з поўнай гарантыяй вытворцы і доступам тэхнічнай падтрымкі.
Прамысловыя пастаўшчыкі, такія як MROstop і Motion Industries, прадаюць зваротны клапан RVP 30 па цане ад 600 да 850 долараў ЗША за стандартныя канфігурацыі. Гэтыя дыстрыб'ютары часта захоўваюць запасы для неадкладнай адгрузкі, што дапамагае хутка замяніць клапаны, каб мінімізаваць час прастою.
Інтэрнэт-рынкі, уключаючы eBay, пералічваюць новыя клапаны RVP 30 ад розных прадаўцоў. Цэны вагаюцца прыкладна ад 593 да 857 даляраў у залежнасці ад прадаўца і канкрэтнай камплектацыі мадэлі. Праграмы абароны пакупнікоў зніжаюць рызыку пры пакупках праз гэтыя каналы, хоць праверка рэпутацыі прадаўца застаецца важнай.
Для кліентаў, якія разглядаюць варыянты кошту, Alibaba звязвае пакупнікоў з такімі вытворцамі, як Huade, якія вырабляюць зваротныя клапаны, сумяшчальныя з RVP 30. Цэны звычайна на 30-50 працэнтаў ніжэйшыя за арыгіналы HYDAC пры мінімальнай колькасці замовы ад 1 да 10 штук. Стандартнымі з'яўляюцца тэрміны дастаўкі ад 1 да 2 тыдняў і гадавая гарантыя. Шыфраванне аплаты SSL абараняе транзакцыі.
Пры параўнанні крыніц улічвайце агульны кошт, уключаючы дастаўку, умовы гарантыі і наяўнасць тэхнічнай падтрымкі. Зваротны клапан RVP 30 з аўтарызаваных каналаў уключае дакументацыю, файлы САПР для праектавання сістэмы і доступ да інжынераў HYDAC па пытаннях прымянення. Гэтыя паслугі дадаюць каштоўнасць, акрамя самога кампанента.
Эканамічныя меркаванні
Зваротны клапан RVP 30 уяўляе сабой умераныя інвестыцыі ў поўную гідраўлічную сістэму. Звычайная цана ад 500 да 800 еўра пазіцыянуе яго як кампанент прэміум-класа ў параўнанні з эканамічнымі альтэрнатывамі. Гэты кошт апраўданы доўгім тэрмінам службы клапана і нулявой прадукцыйнасцю ўцечкі, што памяншае адходы вадкасці і прадухіляе забруджванне.
Вяртанне інвестыцый адбываецца ў першую чаргу за кошт скарачэння часу прастою і выдаткаў на тэхнічнае абслугоўванне. У сістэмах, якія выкарыстоўваюць RVP 30, менш незапланаваных адключэнняў з-за паломкі клапана. Ушчыльненне метал да металу ліквідуе паступовую ўцечку, якая можа забрудзіць сістэмы і пашкодзіць наступныя кампаненты. Пры звычайным тэрміне службы ўстаноўкі ад 5 да 10 гадоў гэтая эканомія часта перавышае першапачатковую розніцу ў кошце ў параўнанні з больш таннымі зваротнымі клапанамі.
Энергаэфектыўнасць таксама спрыяе эканамічнай каштоўнасці. Характарыстыкі нізкага перападу ціску зваротнага клапана RVP 30 азначаюць, што на праштурхоўванне вадкасці праз клапан траціцца менш энергіі помпы. У вялікіх сістэмах, якія працуюць бесперапынна, такая эканомія энергіі можа складаць тысячы долараў штогод.
Выдаткі на тэхнічнае абслугоўванне застаюцца нізкімі, таму што RVP 30 выкарыстоўвае стандартныя камплекты ўшчыльняльнікаў і патрабуе толькі асноўных інструментаў для абслугоўвання. Запасныя часткі застаюцца даступнымі ў HYDAC і дыстрыб'ютараў нават для клапанаў, усталяваных некалькі дзесяцігоддзяў таму. Такая доўгатэрміновая даступнасць запчастак абараняе інвестыцыі ў абсталяванне і зніжае рызыку састарэння.
Будучыя тэндэнцыі і лічбавая інтэграцыя
Індустрыя гідраўлічных кампанентаў паступова ўключае датчыкі і лічбавы маніторынг. У той час як бягучы зваротны клапан RVP 30 з'яўляецца чыста механічным прыладай, будучыя версіі могуць уключаць датчыкі ціску або маніторы расходу, убудаваныя ў корпус клапана. Гэтыя дапаўненні дазволілі б прагназаваць абслугоўванне шляхам выяўлення пагаршэння прадукцыйнасці да поўнага збою.
Ініцыятывы Industry 4.0 падштурхоўваюць да большай сувязі паміж гідраўлічнымі кампанентамі і сістэмамі кіравання. Разумная версія RVP 30 магла б паведамляць пра свой статус у цэнтральную сістэму маніторынгу, папярэджваючы аператараў, калі патрабуецца тэхнічнае абслугоўванне або калі ўмовы працы перавышаюць праектныя межы. Гэтая распрацоўка адпавядае больш шырокай тэндэнцыі да тэхнічнага абслугоўвання па стане, а не па часавых інтэрвалах.
Нягледзячы на гэтыя тэхналагічныя магчымасці, фундаментальная канструкцыя зваротнага клапана RVP 30, верагодна, застанецца нязменнай. Спружынны талеркавы механізм зарэкамендаваў сябе за дзесяцігоддзі службы ў незлічоных прымяненнях. Любыя лічбавыя ўдасканаленні будуць дапаўняць, а не замяняць асноўныя механічныя функцыі.
Робім правільны выбар
Выбар зваротнага клапана RVP 30 залежыць ад адпаведнасці магчымасцяў клапана сістэмным патрабаванням. Для прыкладанняў, якія патрабуюць максімальнага ціску да 350 бар і расходу да 600 літраў у хвіліну, RVP 30 забяспечвае правераную прадукцыйнасць. Ушчыльненне нулявой уцечкі мае вырашальнае значэнне ў сістэмах, дзе нават невялікая колькасць зваротнага патоку выклікае праблемы.
Бюджэт важны для кожнага праекта. Зваротны клапан RVP 30 каштуе даражэй, чым асноўныя альтэрнатывы, але менш, чым клапаны з электронным кіраваннем з аналагічнымі характарыстыкамі. Гэта ставіць яго ў сярэдзіну, дзе прадукцыйнасць і надзейнасць апраўдваюць прэміяльныя цэны, не дасягаючы ўзроўню раскошы.
Тэхнічная падтрымка і даступнасць дакументацыі аддаюць перавагу RVP 30 для складаных сістэм, дзе могуць узнікнуць праблемы інтэграцыі. HYDAC забяспечвае інжынерную дапамогу і падрабязныя спецыфікацыі, якія дапамагаюць распрацоўшчыкам сістэмы аптымізаваць выбар кампанентаў. Гэтая падтрымка аказваецца каштоўнай пры ліквідацыі непрадбачаных праблем або рассоўванні межаў прадукцыйнасці.
Зваротны клапан RVP 30 заслужыў сваю рэпутацыю дзякуючы стабільнай прадукцыйнасці ў патрабавальных прыкладаннях. Разуменне яго спецыфікацый, правільных працэдур ўстаноўкі і патрабаванняў да тэхнічнага абслугоўвання дапамагае карыстальнікам атрымаць максімальную карысць ад гэтага гідраўлічнага кампанента. Будзь то абарона дарагіх помпаў, падтрыманне ціску ў акумулятары або кантроль патоку ў мабільным абсталяванні, RVP 30 забяспечвае надзейнае аднабаковае кіраванне патокам, якое забяспечвае бесперабойную працу гідраўлічных сістэм.
