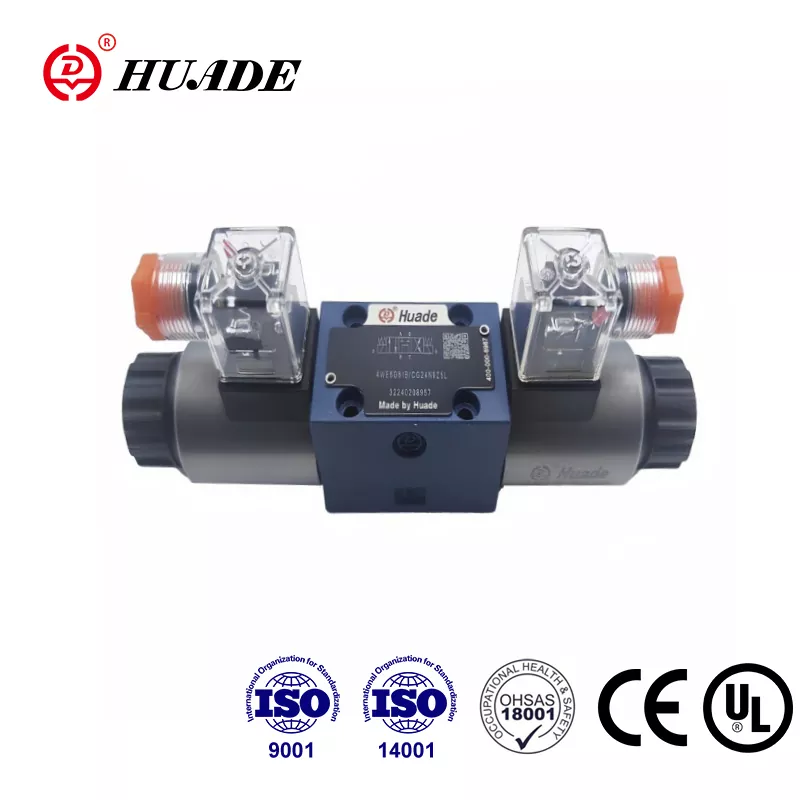

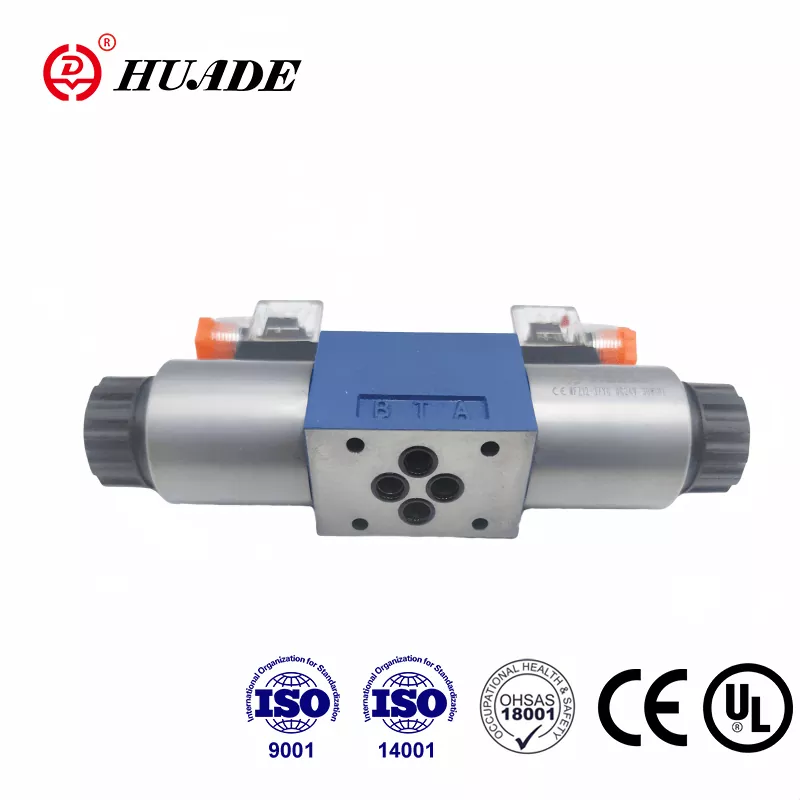

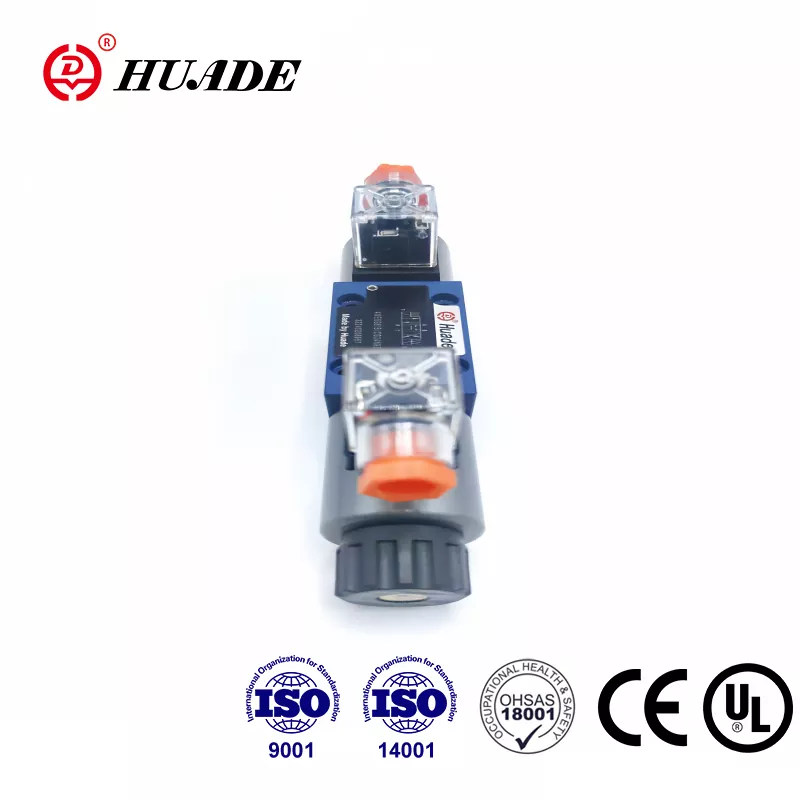

Beijing Huade Hydraulic Industrial Group - гэта вядомая дзяржаўная кампанія, якая спецыялізуецца на распрацоўцы, вытворчасці і абслугоўванні гідраўлічных клапанаў і абсталявання. Электрамагнітны накіраваны клапан Huade® 4WE 6 J можа замяніць тую ж мадэль, прапанаваную Rexroth, з-за двухразовага доўгатэрміновага супрацоўніцтва з Rexroth з 1979 года. Электрамагнітны накіраваны клапан серыі WE 6 прайшоў сертыфікацыю CE. Huade надае вялікую ўвагу якасці, каб гарантаваць, што кожны накіравальны клапан мае высокую прадукцыйнасць. Сістэма кіравання НДДКР і вытворчасцю адпавядае стандартам ISO9001, ISO14001 і ISO45001. Гідраўлічныя клапаны Huade® шырока выкарыстоўваюцца ў ваеннай прамысловасці і іншых галінах Кітая дзякуючы стабільнай працы. Гэта надзейны нацыянальны брэнд у Кітаі.
|
Гідраўлічны |
|||
|
Макс. працоўны ціск Порты A, B, P (Мпа) |
да 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
з сімваламі A і B, порт T павінен выкарыстоўвацца як зліўны порт |
|||
|
Макс. расход (л/мін) |
80(-);60(～) |
||
|
Напорная вадкасць |
Мінеральныя алею або фасфатныя эфіры |
||
|
Дыяпазон глейкасці (мм2/с) |
2,8~500 |
||
|
Дыяпазон тэмператур вадкасці пад ціскам （℃） |
-30～+80 |
||
|
Ступень забруджанасці |
Максімальна дапушчальная ступень забруджанасці гідраўлічнай вадкасці па NAS 1638 клас9. |
||
|
Электрычныя |
|||
|
Тып напружання |
DC |
Пераменны ток 50/60 Гц |
|
|
Даступныя напружання (В) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Спажываная магутнасць (Вт) |
30 |
||
|
Магутнасць утрымання (ВА) |
- |
50 |
|
|
Магутнасць уключэння (ВА) |
- |
220 |
|
|
Дзяжурства |
бесперапынны |
||
|
Час пераключэння на IS0 6403 |
ВКЛ (мс) |
25 да 45 |
10 да 20 |
|
ВЫКЛ (мс) |
10 да 25 |
15 да 40 |
|
|
Абарона па DIN |
IP 65 |
||
|
Частата пераключэння (цыклы/г) |
да 15000 |
да 7200 |
|
|
Пры электрычных злучэннях ахоўны праваднік (PE) |
|||
Асаблівасці:
▶ Высокапрадукцыйная версія накіраванага золотникового распределителя з прамым электрамагнітам
▶ Саленоіды пастаяннага або пераменнага току з мокрым штыфтам са здымнай шпулькай
▶ Ручная адмена, неабавязкова
▶ Электрамагнітную шпульку можна паварочваць на 90°
▶ Пры замене змеявіка не трэба адкрываць герметычную камеру
▶ Электрычныя злучэнні як індывідуальныя, так і цэнтральныя
▶ Шаблон пераносу ў Din 24 340 форма A, ISO 4401 і CETOP - RP 121H
Ужыванне:
Накіраваныя клапаны з электрамагнітным кіраваннем тыпу 4WE 6 J кантралююць пуск, прыпынак і кірунак вадкасці.
Па сутнасці, распределители 4WE 6 складаюцца з корпуса (1), аднаго або двух саленоідаў (2), золотника кіравання (3) і адной або дзвюх зваротных спружын (4). У абясточаным стане золотник кіравання (3) утрымліваецца ў нейтральным або зыходным становішчы з дапамогай зваротных спружын (4) (за выключэннем імпульсных золотников). . Сіла саленоідаў (2) дзейнічае праз поршань (5) на золотник кіравання (3) і штурхае яго з нейтральнага становішча ў неабходнае канчатковае становішча. Гэта забяспечвае свабодны паток ад P да A і B да T або P да B і ад A да T.
Калі саленоід (2) абясточаны, золотник кіравання (3) вяртаецца ў нейтральнае становішча пры дапамозе зваротных спружын (4).
Дадатковая ручная перамычка (6) дазваляе рухаць золотник кіравання (3) без уключэння электрамагніта.
Структурная схема серыі WE 6 61B
