Пры працы з гідраўлічнымі сістэмамі кантроль напрамку патоку вельмі важны для бяспекі і эфектыўнасці. Картрыджны клапан Bosch Rexroth M-SR служыць надзейным зваротным клапанам, які дазваляе вадкасці цячы ў адным кірунку, цалкам блакуючы зваротны паток. Гэты кампанент стаў стандартным выбарам у прамысловай гідраўліцы дзякуючы сваёй кампактнай канструкцыі і прадукцыйнасці без уцечак.
Што такое патронны клапан M-SR
Картрыджны клапан M-SR - гэта ўкручваецца гідраўлічны зваротны клапан Bosch Rexroth, адной з вядучых кампаній у галіне гідраўлічных тэхналогій. Гэты картрыджны клапан M-SR належыць да серыі 1X і выкарыстоўвае тарельчатую канструкцыю для кіравання патокам вадкасці. Клапан усталёўваецца непасрэдна ў калектарны блок, што эканоміць месца ў параўнанні з традыцыйнымі лінейнымі клапанамі.
Асноўная аперацыя простая. Калі гідраўлічная вадкасць штурхае клапан у напрамку наперад з дастатковым ціскам, талерка адкрываецца і дазваляе цячы. Калі ціск паступае ў адваротным кірунку, талерка шчыльна прылягае да свайго сядзення, прадухіляючы зваротны паток. Гэта ўшчыльненне метал да металу стварае герметычнае закрыццё, якое падтрымлівае ціск у сістэме без пагаршэння з цягам часу.
Картрыджны клапан M-SR выпускаецца ў двух тыпах ўстаноўкі: кутні клапан KE для 90-градусных шляхоў патоку і ўбудаваны клапан KD для прамых шляхоў патоку. Гэтая гнуткасць дапамагае інжынерам распрацоўваць кампактныя гідраўлічныя схемы, якія змяшчаюцца ў абмежаванай прасторы.
Тэхнічныя характарыстыкі і дыяпазон памераў
Картрыджны клапан M-SR даступны ў сямі намінальных памерах, якія пазначаюцца як NG 6 - NG 30. Кожны памер апрацоўвае розныя хуткасці патоку і ўзроўні ціску ў залежнасці ад патрабаванняў прымянення.
Для невялікіх сістэм картрыджны клапан NG 6 M-SR забяспечвае паток да 6 літраў у хвіліну і працуе пры ціску да 420 бар. Па меры павелічэння памеру прапускная здольнасць значна расце. Версія NG 10 можа апрацоўваць 50 літраў у хвіліну, а NG 15 можа апрацоўваць 120 літраў у хвіліну. Самы вялікі стандартны памер, NG 30, забяспечвае паток да 400 літраў у хвіліну, хоць яго максімальны ціск падае да 250 бар.
Ціск расколіны, які з'яўляецца мінімальным ціскам, неабходным для адкрыцця клапана, вагаецца практычна ад нуля (для беспружинных версій) да 5 бар. У большасці прыкладанняў выкарыстоўваецца стандартная спружына 0,5 бар, якая забяспечвае надзейную герметызацыю і лёгка адчыняецца, калі пачынаецца прамы паток. Для сістэм, якія маюць патрэбу ў большай сіле зваротнага ўшчыльнення, даступны больш высокі ціск расколіны, напрыклад 1,5 бар або 3 бар.
Дыяпазон працоўных тэмператур залежыць ад матэрыялу ўшчыльнення. Стандартныя ўшчыльнення NBR працуюць ад мінус 30 градусаў Цэльсія да плюс 80 градусаў Цэльсія. Для прымянення, устойлівага да высокіх тэмператур або хімікатаў, ушчыльнення FKM пашыраюць верхнюю мяжу, адначасова трохі звужаючы дыяпазон нізкіх тэмператур.
Картрыджны клапан M-SR працуе з рознымі гідраўлічнымі вадкасцямі, уключаючы мінеральныя масла, біяраскладальныя вадкасці і вогнеўстойлівыя варыянты. Пры выкарыстанні вадкасцей на воднай аснове працоўная тэмпература павінна заставацца ніжэй за 60 градусаў Цэльсія, каб падтрымліваць даўгавечнасць ушчыльнення.
Патрабаванні да ўстаноўкі і дэталі мантажу
Устаноўка картрыджнага клапана M-SR патрабуе ўвагі да некалькіх характарыстык памераў і паверхні. Даўжыня корпуса клапана вар'іруецца ў залежнасці ад памеру і вар'іруецца ад 33,3 міліметра для NG 6 да 83,3 міліметра для NG 30 з адмоўным допускам 0,1 міліметра. Мантажная паражніна адпавядае стандарту ZN 10001, які забяспечвае сумяшчальнасць з правільна спраектаванымі калектарнымі блокамі.
Кожны памер патрабуе пэўнай разьбовай заглушкі для герметызацыі паражніны. Напрыклад, патронны клапан NG 10 M-SR мае нумар дэталі R913011603, які мае адтуліну дыяметрам 18 міліметраў і трубную разьбу G 1/2. У версіі NG 20 выкарыстоўваецца заглушка большага памеру з адтулінай 30 міліметраў і разьбой G 1. Гэтыя коркі неабходна злёгку змазаць алеем перад устаноўкай, каб прадухіліць задзіранне і забяспечыць належную герметычнасць.
Аздабленне паверхні мае значэнне для надзейнай працы. Значэнне шурпатасці ўшчыльняльных паверхняў павінна быць ад Rz 8 да Rz 16. Клапан можа быць усталяваны ў любой арыентацыі, аднак пазбяганне паветраных кішэняў у контуры дапамагае прадухіліць кавітацыю і шум.
Для прымянення высокага ціску вышэй за 350 бар нанясенне Loctite 243 разьбовага фіксатара на разьбу штэкера дадае абарону ад расхіствання з-за вібрацыі. Картрыджны клапан M-SR захоўвае намінальны ціск, калі ён усталяваны правільна з належнымі значэннямі крутоўнага моманту.
Прадукцыйныя характарыстыкі і крывыя расходу
Разуменне таго, як картрыджны клапан M-SR паводзіць сябе ў розных умовах, дапамагае інжынерам выбраць правільны памер і спружыну. Узаемасувязь паміж хуткасцю патоку і перападам ціску адпавядае нелінейнай крывой, якая змяняецца ў залежнасці ад памеру клапана і налады ціску расколіны.
Калі ўзяць у якасці прыкладу картрыджны клапан NG 15 M-SR, то пры расходзе 100 літраў у хвіліну з спружынай 0,5 бар падзенне ціску на клапане складае прыкладна 0,8 бар. Калі паток павялічваецца, падзенне ціску расце хутчэй з-за павелічэння хуткасці праз адтуліну клапана. Пры 120 літрах у хвіліну падзенне ціску дасягае прыкладна 1,2 бара.
Для вялікіх клапанаў, такіх як NG 30, падзенне ціску застаецца меншым пры эквівалентных хуткасцях патоку з-за большай плошчы патоку. Пры 400 літрах у хвіліну картрыджны клапан NG 30 M-SR дэманструе падзенне ціску каля 10 бар, што з'яўляецца прымальным у большасці контураў з вялікім патокам.
Гэтыя крывыя прадукцыйнасці прадугледжваюць выкарыстанне гідраўлічнага алею HLP 46 пры тэмпературы 40 градусаў Цэльсія. Змены глейкасці ўплываюць на падзенне ціску, пры гэтым больш густыя вадкасці ствараюць большы супраціў. Клапан спраўляецца з глейкасцю ад 2,8 да 500 квадратных міліметраў у секунду, хоць прадукцыйнасць за межамі тыповага дыяпазону павінна быць праверана для канкрэтных прыкладанняў.
Прадукцыйнасць адваротнага ўшчыльнення па сутнасці ідэальная. Калі ціск дзейнічае супраць напрамку закрыцця, талерка трывала сядзіць і прадухіляе ўцечку. Гэтая характарыстыка герметычнасці робіць картрыджны клапан M-SR прыдатным для падтрымання ціску ў цыліндрах або прадухілення зваротнага патоку ў контурах помпы.
Агульныя прыкладанні і выпадкі выкарыстання
Картрыджны клапан M-SR знаходзіць прымяненне ў многіх галінах, дзе патрабуецца надзейная функцыя зваротнага клапана. У аўтамабільнай вытворчасці гэтыя клапаны абараняюць выпрабавальныя стэнды трансмісій і ланцугі тармазной сістэмы. У тыповай устаноўцы можа выкарыстоўвацца картрыджны клапан NG 20 M-SR у выпрабавальным контуры трансмісіі з хуткасцю 200 літраў у хвіліну, дзе прадухіленне зваротнага патоку забяспечвае дакладныя вынікі выпрабаванняў і абараняе дарагое абсталяванне.
Упаковачнае абсталяванне абапіраецца на дакладнае размяшчэнне цыліндру, а картрыджны клапан M-SR прадухіляе дрэйф нагрузкі, блакуючы зваротны паток, калі накіравальны клапан знаходзіцца ў цэнтры. У гэтым дадатку часта выкарыстоўваюцца меншыя памеры, такія як NG 10 або NG 15, якія адпавядаюць патрабаванням патоку цыліндраў.
Медыцынскае і фармацэўтычнае абсталяванне патрабуе чыстай працы без рызыкі заражэння. Герметычная канструкцыя картрыджа клапана M-SR пазбаўляе ад знешніх шляхоў уцечкі, якія могуць прывесці да забруджванняў. Гэтыя сістэмы звычайна працуюць пры ўмераным ціску, дзе ціск 420 бар забяспечвае дастатковы запас трываласці.
Прамысловыя станкі выкарыстоўваюць картрыджны клапан M-SR у байпасных ланцугах помпаў і ў праграмах утрымання нагрузкі цыліндраў. Кампактная ўстаноўка дазваляе зэканоміць месца на панэлі, адначасова забяспечваючы надзейную працу ў складаных вытворчых умовах. У будаўнічым абсталяванні і сістэмах кіравання нахілам ветраных турбін таксама ўключаны гэтыя клапаны для іх надзейнай здольнасці да высокага ціску.
Універсальнасць картрыджнага клапана M-SR абумоўлена яго простым кіраваннем і шырокім дыяпазонам памераў. Інжынеры могуць вызначыць дакладнае спалучэнне памеру, ціску расколіны і матэрыялу ўшчыльнення ў адпаведнасці са сваімі канкрэтнымі патрабаваннямі.
Што такое патронны клапан M-SR
Адной з пераваг картрыджнага клапана M-SR з'яўляецца яго працяглы тэрмін службы пры мінімальным абслугоўванні. Bosch Rexroth ацэньвае сярэдні час да небяспечнага выхаду з ладу ў 150 гадоў пры нармальных умовах эксплуатацыі, што азначае працу, па сутнасці, без абслугоўвання для большасці ўстановак.
Асноўнае патрабаванне абслугоўвання - падтрыманне належнай чысціні вадкасці. Клапан патрабуе фільтрацыі 20 мікраметраў або больш тонкай, каб прадухіліць забруджванне часціцамі, якія могуць пашкодзіць ўшчыльняльныя паверхні. Узровень чысціні ISO 4406 20/18/15 забяспечвае надзейную працу і максімальны тэрмін службы.
Разьбовая заглушка, якая герметызуе паражніну, лічыцца прадметам зносу, хоць замена патрабуецца рэдка, калі толькі клапан не здымаецца і не ўсталёўваецца некалькі разоў. Запасныя штэкеры даступныя асобна з тымі ж нумарамі дэталяў, што і для першапачатковай устаноўкі.
Пры эксплуатацыі картрыджнага клапана M-SR у цяжкіх умовах з высокімі тэмпературамі, агрэсіўнымі вадкасцямі або моцнымі забруджваннямі інтэрвалы праверак павінны быць скарочаныя ў параўнанні са стандартнымі меркаваннямі. Кантроль за знешняй уцечкай вакол разьбовай заглушкі і перыядычная праверка ціску ў сістэме дапамагае выявіць патэнцыйныя праблемы да адмовы.
Герметычная канструкцыя картрыджа абараняе ўнутраныя кампаненты ад уздзеяння навакольнага асяроддзя, што спрыяе высокай надзейнасці. У адрозненне ад знешніх зваротных клапанаў, якія могуць пацярпець ад карозіі або фізічных пашкоджанняў, клапан M-SR абаронены ўнутры блока калектара.
Параўнанне альтэрнатыў і сумяшчальных прадуктаў
У той час як картрыджны клапан Bosch Rexroth M-SR задае стандарт прадукцыйнасці зваротнага клапана высокага ціску, на рынку існуе некалькі альтэрнатыў. Разуменне адрозненняў дапамагае ў выбары крыніц і пытаннях сумяшчальнасці.
Hydac прапануе серыю картрыджных зваротных клапанаў CSBN з падобным ушрубоўваным мацаваннем, але звычайна разлічаным на 350 бар замест 420 бар. Гэтыя клапаны каштуюць крыху танней, забяспечваючы параўнальную прадукцыйнасць у прылажэннях, дзе не патрабуецца поўны ціск. Кампанія Parker выпускае серыю D1VW, у якую ўваходзяць параметры электроннага маніторынгу для сістэм, якім патрэбна зваротная сувязь аб стане клапана.

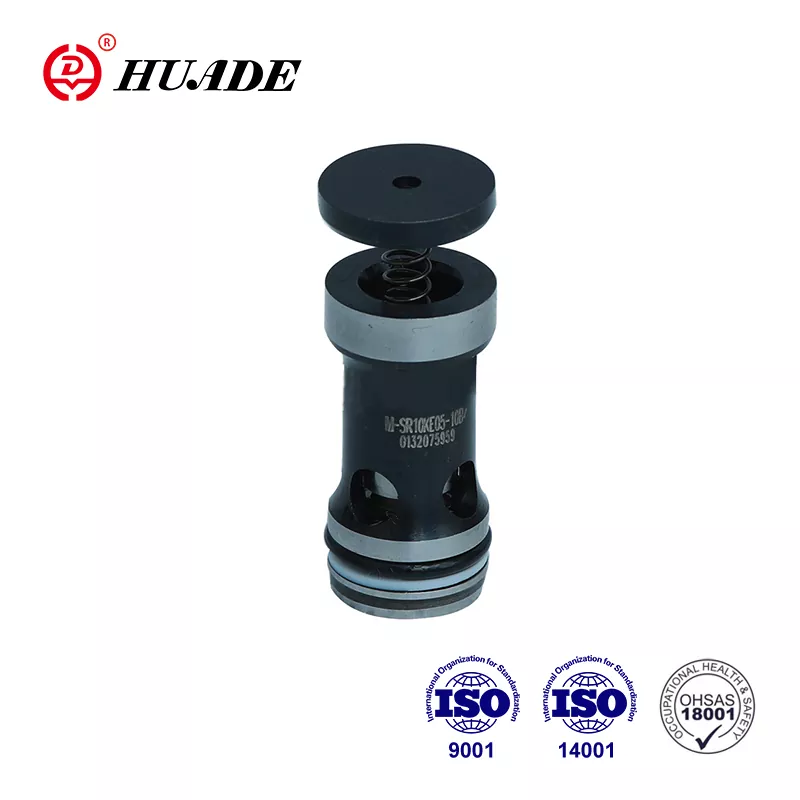

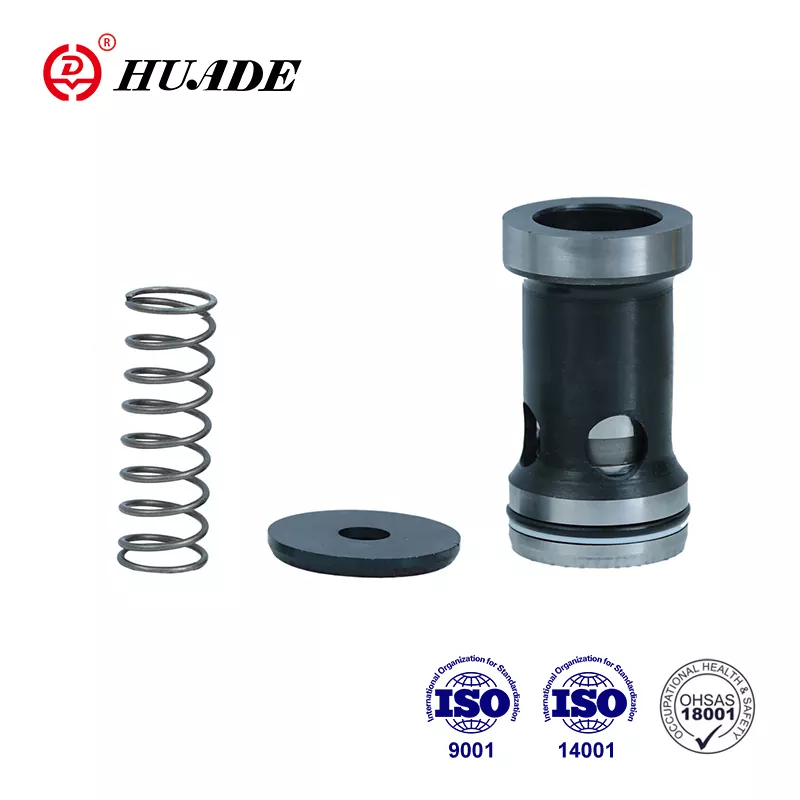

Некалькі вытворцаў у Кітаі вырабляюць картрыджныя клапаны, сумяшчальныя са спецыфікацыямі M-SR. Такія кампаніі, як Huade і Hengli, вырабляюць клапаны, якія адпавядаюць памерным і прадукцыйным характарыстыкам па больш нізкай цане. Гэтыя альтэрнатывы могуць добра працаваць у некрытычных праграмах або там, дзе бюджэтныя абмежаванні значныя. Галоўнае меркаванне - пераканацца, што вытворца падтрымлівае належны кантроль якасці і прадастаўляе дакументацыю аб сертыфікацыі ISO.
Пры выбары паміж арыгінальным картрыджным клапанам Bosch Rexroth M-SR і сумяшчальнымі альтэрнатывамі ўлічвайце важнасць прымянення, неабходныя ўзроўні сертыфікацыі і наяўнасць мясцовай падтрымкі. Крытычна важныя сістэмы, якія не церпяць збою, павінны выкарыстоўваць арыгінальнае абсталяванне. Менш патрабавальныя прыкладанні могуць прымаць сумяшчальныя прадукты, каб знізіць выдаткі.
Дзе набыць і інфармацыя аб цэнах
Картрыджны клапан M-SR даступны праз некалькі каналаў у залежнасці ад вашага месцазнаходжання і патрабаванняў да колькасці. Bosch Rexroth кіруе афіцыйнай інтэрнэт-крамай на [store.boschrexroth.com](http://store.boschrexroth.com/), куды стандартныя канфігурацыі дастаўляюцца на працягу аднаго-трох дзён. Нумары дэталяў ідуць у пэўным фармаце, напрыклад, R900350797 для вуглавога клапана NG 30 KE з спружынай 0,5 бар.
Аўтарызаваныя дыстрыб'ютары, такія як BuyRexroth, забяспечваюць картрыджныя клапаны M-SR з празрыстымі цэнамі і варыянтамі дастаўкі па ўсім свеце. Гэтыя дыстрыб'ютары звычайна маюць звычайныя памеры і могуць заказваць спецыяльныя канфігурацыі непасрэдна з завода. Тэрмін пастаўкі стандартных дэталяў звычайна кароткі, у той час як індывідуальныя спецыфікацыі могуць заняць некалькі тыдняў.
Кошт істотна адрозніваецца ў залежнасці ад памеру і канфігурацыі клапана. Меншыя памеры, такія як NG 6, звычайна каштуюць ад 50 да 80 долараў, а вялікія клапаны NG 30 могуць дасягаць 200 долараў і больш. Сумяшчальныя альтэрнатывы ад кітайскіх вытворцаў могуць каштаваць на 20-40 працэнтаў ніжэй, хаця мінімальныя аб'ёмы заказаў могуць быць вышэйшымі, чым пажадана для невялікіх праектаў.
Для спецыялізаваных прыкладанняў, якія патрабуюць ушчыльненняў FKM або нестандартнага ціску расколіны, запыт цэны непасрэдна ў дыстрыб'ютараў або вытворцы часта дае лепшыя вынікі. Тэхнічная падтрымка можа дапамагчы пацвердзіць, што абраная канфігурацыя картрыджнага клапана M-SR адпавядае патрабаванням прыкладання перад пакупкай.
Меркаванні для сістэмнай інтэграцыі
Інтэграцыя картрыджнага клапана M-SR у гідраўлічную сістэму патрабуе ўважлівага стаўлення да канструкцыі калектара і схемы ланцуга. Клапан усталёўваецца ў стандартную паражніну, якую неабходна апрацаваць па дакладных памерах. Праца з пастаўшчыкамі калектараў, якія прытрымліваюцца стандарту ZN 10001, забяспечвае належную пасадку і прадукцыйнасць.
Кірунак патоку праз картрыджны клапан M-SR павінен адпавядаць схеме схемы. Стрэлка на корпусе клапана або сімвал каталога паказвае кірунак свабоднага патоку. Устаноўка клапана назад перакрые ўвесь паток, таму праверка падчас зборкі важная. Некаторыя інжынеры пазначаюць калектарны блок стрэлкамі напрамкі патоку, каб прадухіліць памылкі ўстаноўкі.
Разлікі падзення ціску павінны ўлічваць характарыстыкі клапана пры чаканых расходах. У той час як падзенне ціску праз картрыджны клапан M-SR звычайна невялікае ў параўнанні з іншымі абмежаваннямі ланцуга, прымяненні з высокім расходам выйграюць ад выбару наступнага большага памеру, каб мінімізаваць страты энергіі і выпрацоўку цяпла.
Выбар ціску парэпання ўплывае як на супраціў прамога патоку, так і на сілу ўшчыльнення ў зваротным кірунку. Праграмы, якія маюць патрэбу ў мінімальным супраціве наперад, павінны выкарыстоўваць меншы ціск расколіны, напрыклад 0,2 бара, або нават беспружынную версію. Сістэмы, якія павінны вытрымліваць ціск супраць розных нагрузак, выйграюць ад больш высокага ціску расколіны, які забяспечвае больш моцную герметычнасць.
Тэмпературныя цыклы і сумяшчальнасць вадкасці павінны быць правераны на этапе праектавання. Калі ў сістэме будуць назірацца экстрэмальныя тэмпературы або выкарыстоўваюцца спецыяльныя вадкасці, пацверджанне сумяшчальнасці матэрыялу ўшчыльнення прадухіляе заўчасны выхад з ладу. Варыянт ушчыльнення FKM пашырае хімічную ўстойлівасць для прыкладанняў, якія ўключаюць агрэсіўныя дабаўкі або павышаныя тэмпературы.
Заключэнне
Картрыджны клапан Bosch Rexroth M-SR забяспечвае надзейную працу зваротнага клапана ў кампактным корпусе, прыдатным для гідраўлічных сістэм высокага ціску. Яго ўкручваецца канструкцыя картрыджа спрашчае ўстаноўку, ухіляючы знешнія шляхі ўцечкі. Дыяпазон памераў ад NG 6 да NG 30 ахоплівае патрабаванні да патоку ад невялікіх цыліндраў да вялікіх прамысловых контураў.
Выбар правільнай канфігурацыі картрыджнага клапана M-SR прадугледжвае адпаведнасць памеру клапана патрабаванням патоку, выбар адпаведнага ціску ўзлому для прымянення і праверку сумяшчальнасці ўшчыльнення з умовамі працы. Выдатны тэрмін службы і мінімальныя патрабаванні да абслугоўвання робяць гэты клапан эканамічна эфектыўным выбарам на працягу ўсяго тэрміну службы сістэмы.
Будзь то распрацоўка новага гідраўлічнага контуру або замена існуючых кампанентаў, разуменне магчымасцяў і патрабаванняў да ўстаноўкі картрыджнага клапана M-SR дапамагае забяспечыць паспяховую рэалізацыю. Шырокая даступнасць і шырокая гісторыя прымянення забяспечваюць упэўненасць у выбары гэтага праверанага гідраўлічнага кампанента.
