Пры працы з гідраўлічнымі сістэмамі вам патрэбны кампаненты, якія падтрымліваюць вадкасць у правільным кірунку. Зваротны клапан RVP 25 - гэта надзейная прылада, прызначаная менавіта для гэтага. Гэты клапан дазваляе гідраўлічнаму маслу бесперашкодна цячы ў адным кірунку, адначасова блакуючы любы зваротны паток. Гэта простая канцэпцыя, але зваротны клапан RVP 25 выдатна спраўляецца з гэтай працай у сістэмах сярэдняга і высокага ціску.
RVP 25 належыць да сямейства зваротных клапанаў такіх вядомых еўрапейскіх вытворцаў, як HYDAC і MHA Zentgraf. Вы таксама можаце знайсці сумяшчальныя версіі такіх кампаній, як Huade і Hengli. Гэтыя клапаны ўсталёўваюцца непасрэдна на калектары, якія ўяўляюць сабой металічныя блокі, якія арганізуюць гідраўлічныя злучэнні. Такая канструкцыя эканоміць месца і робіць мантаж больш чыстым, чым выкарыстанне асобных фітынгаў для труб.
Лічба "25" адносіцца да намінальнага памеру клапана, які складае DN25 або прыблізна адзін цаля ў дыяметры. Гэты памер апрацоўвае сярэднія і вялікія хуткасці патоку, звычайна ад 150 да 550 літраў у хвіліну. Гэтага дастаткова для будаўнічай тэхнікі, прамысловых машын і аўтаматызаваных сістэм. Зваротны клапан RVP 25 лепш за ўсё працуе ў прылажэннях, дзе патрабуецца стабільны аднабаковы паток без частых пераключэнняў.
Як на самай справе працуе зваротны клапан RVP 25
Унутры зваротнага клапана RVP 25 вы знойдзеце некалькі асноўных частак, якія працуюць разам. Ёсць корпус клапана, конусападобнае сядло, рухомы поршань або шар, спружына і гумовыя ўшчыльненні, званыя ўшчыльняльнымі кольцамі. Канструкцыя простая, што робіць яе надзейнай.
Калі гідраўлічная вадкасць прасоўваецца праз клапан у правільным кірунку, ціск перавышае сілу спружыны. Гэта адштурхвае поршань ад яго сядзення, ствараючы адтуліну для праходжання вадкасці. Падзенне ціску падчас гэтага прамога патоку адносна нізкае, звычайна ўсяго некалькі бар нават пры высокіх хуткасцях патоку. Гэтая эфектыўнасць азначае, што ваш помпа не працуе больш, чым неабходна.
Калі вадкасць спрабуе цячы назад, спружына неадкладна штурхае поршань назад да сядзення. Форма конусу стварае шчыльнае ўшчыльненне, а зваротны ціск на самай справе дапамагае прыціснуць ўшчыльненне яшчэ мацней. Гэты кантакт метал-метал спыняе амаль усе ўцечкі. У адпаведнасці з галіновымі стандартамі, такімі як DIN EN 12266, зваротны клапан RVP 25 адпавядае так званай класіфікацыі «нулявой уцечкі», хаця некаторае мінімальнае прасочванне з'яўляецца нармальным у рэальных умовах.
Розныя вытворцы выкарыстоўваюць некалькі розныя ўнутраныя канструкцыі. Версіі HYDAC звычайна выкарыстоўваюць поршань у форме конуса для дакладнага кіравання. У мадэлях Zentgraf часта выкарыстоўваецца шаравая канструкцыя, якая хутчэй рэагуе пры меншым ціску. Абодва падыходы працуюць добра, але канструкцыя конуса звычайна забяспечвае больш жорсткія допускі. Зваротны клапан RVP 25 абодвух вытворцаў працуе з гідраўлічнымі масламі на мінеральнай аснове з глейкасцю ад 2,8 да 500 квадратных міліметраў у секунду. Вы хочаце, каб ваша гідраўлічная вадкасць была адфільтравана як мінімум да 20 мікрон, каб прадухіліць забруджванне ўнутры клапана.
Тэхнічныя характарыстыкі, якія маюць значэнне
Разуменне тэхнічных характарыстык зваротнага клапана RVP 25 дапаможа вам выбраць правільны клапан для вашай сістэмы. Працоўны ціск - адна з самых важных лічбаў. Большасць клапанаў RVP 25 вытрымліваюць ціск да 350 бар, што роўна каля 5000 фунтаў на квадратны цаля. Некаторыя версіі такіх пастаўшчыкоў, як Huade і Hengli, разлічаны на ціск 315 бар, што ўсё яшчэ дастаткова для большасці прыкладанняў. Гэты паказчык ціску прымяняецца, калі вы выкарыстоўваеце стандартнае мінеральнае масла пры звычайных тэмпературах.
Максімальны расход нязначна адрозніваецца ў розных вытворцаў. HYDAC ацэньвае свой зваротны клапан RVP 25 у 150 галонаў у хвіліну або каля 568 літраў у хвіліну. Zentgraf і сумяшчальныя кітайскія вытворцы заяўляюць аб хуткасці патоку ад 400 да 550 літраў у хвіліну. Фактычны паток, які можа вытрымаць ваша сістэма, залежыць ад таго, якое падзенне ціску вы можаце прыняць. Пры большай хуткасці патоку падзенне ціску павялічваецца, што можа паўплываць на агульную эфектыўнасць сістэмы.
Ціск адкрыцця, які таксама называюць ціскам расколіны, вызначае, калі зваротны клапан RVP 25 пачынае адкрывацца. Стандартныя версіі адкрываюцца пры ціску каля 7 фунтаў на квадратны дюйм або 0,5 бар. Гэта досыць нізкі паказчык, каб клапан не ствараў непатрэбнага супраціву падчас звычайнай працы. Аднак вы можаце замовіць версіі з больш высокім ціскам адкрыцця ў дыяпазоне ад 25 psi да 65 psi або 4,5 бар. Больш высокі ціск адкрыцця працуе лепш у сістэмах, дзе неабходна прадухіліць невялікі зваротны паток, нават пры мінімальным зваротным ціску. Майце на ўвазе, што вытворцы дапускаюць допуск плюс-мінус 30 працэнтаў для гэтых значэнняў ціску адкрыцця.
Дыяпазон тэмператур - яшчэ адно практычнае меркаванне. Зваротны клапан RVP 25 бяспечна працуе ад мінус 20 градусаў Цэльсія да плюс 100 градусаў Цэльсія. Гэта адмоўныя 4 градусы па Фарэнгейту да 212 градусаў па Фарэнгейту. Гэтыя абмежаванні звязаны з гумовымі ўшчыльняльнымі кольцамі, якія звычайна вырабляюцца з матэрыялаў FPM або NBR. FPM лепш спраўляецца з больш высокімі тэмпературамі, у той час як NBR каштуе танней і выдатна працуе ў ўмераных умовах.
Сам корпус клапана зроблены з вугляродзістай сталі, часта з фасфатным пакрыццём, каб супрацьстаяць карозіі. У рухомым поршні або шары выкарыстоўваецца загартаваная сталь, каб вытрымаць мільёны цыклаў без зносу. Некаторыя вытворцы прапануюць цынкаванне ў якасці альтэрнатыўнай апрацоўкі паверхні. Такі выбар матэрыялаў робіць зваротны клапан RVP 25 трывалым у брудных прамысловых умовах.
Варыянты злучэння ўключаюць разьбу NPT, парты з ушчыльняльнымі кольцамі SAE і разьбу BSPP. Аднак большасць карыстальнікаў усталёўваюць зваротны клапан RVP 25 непасрэдна на калектар з дапамогай нітаў, а не разьбовых злучэнняў. Гэты стыль мантажу больш чысты і надзейны для сістэм з некалькімі клапанамі.
Фізічныя памеры і патрабаванні да ўстаноўкі
Калі вы інтэгруеце зваротны клапан RVP 25 у гідраўлічны калектар, важна правільна падабраць памеры. Даўжыня клапана складае каля 172 міліметраў, вышыня - 79,5 міліметра, а шырыня адрозніваецца ў залежнасці ад канкрэтнай мадэлі. Гэта прыкладна 6,8 цалі ў даўжыню і 3,1 цалі ў вышыню. Мантажная паверхня, дзе балты клапана прыкручваюцца да калектара, мае даўжыню 165 міліметраў і шырыню 120 міліметраў у версіях HYDAC.
Порты, праз якія вадкасць паступае і выходзіць, размешчаны на адлегласці 100 міліметраў ад цэнтра да цэнтра. Гэта стандартны інтэрвал, які выкарыстоўваецца для многіх гідраўлічных кампанентаў, што палягчае праектаванне калектараў, якія змяшчаюць некалькі клапанаў. Дыяметр самога порта складае 28 міліметраў, падыходзіць для фітынгаў памерам у адзін цалю.
Вам трэба будзе прасвідраваць мантажныя адтуліны ў калектары, каб прыняць зваротны клапан RVP 25. Гэтыя адтуліны павінны мець дыяметр 11,5 міліметраў на адлегласці 60 міліметраў адзін ад аднаго. У большасці установак выкарыстоўваецца ад чатырох да шасці нітаў М10 дыяметрам 10 міліметраў. Рэкамендуемы крутоўны момант для гэтых нітаў складае 70 ньютан-метраў, што забяспечвае шчыльнае ўшчыльненне без пашкоджання корпуса клапана або калектара. Празмернае зацягванне можа прывесці да расколіны корпуса або дэфармацыі ўшчыльняльнай паверхні.
Перш чым усталяваць зваротны клапан RVP 25, пераканайцеся, што паверхня мацавання калектара роўная і гладкая. Шурпатасць паверхні павінна быць вышэй за 0,8 мікраметра, а плоскасць павінна быць у межах 0,01 міліметра на 100 міліметраў даўжыні. Гэтыя жорсткія допускі прадухіляюць уцечкі вакол ушчыльняльнага кольца. Стандартны памер ўшчыльняльнага кольца для RVP 25 складае 32 міліметры на 3 міліметры папярочнага перасеку.
Калі вы будзеце гатовыя да ўстаноўкі, нанёс тонкі пласт сумяшчальнага гідраўлічнага алею або змазкі на ўшчыльняльнае кольца. Гэтая змазка дапамагае правільнаму сядзенню ўшчыльняльнага кольца без скручвання і зашчымлення. Змесціце зваротны клапан RVP 25 на калектар і ўручную закруціце ўсе крапежныя балты. Затым зацягніце іх паступова крыж-накрыж, падобна таму, як вы закручваеце гайкі колаў на аўтамабілі. Гэта роўнае зацягванне прадухіляе дэфармацыю корпуса клапана.
Зваротны клапан RVP 25 можа быць усталяваны ў любой арыентацыі. Вы можаце ўсталяваць яго гарызантальна, вертыкальна або пад вуглом. Проста пераканайцеся, што кірунак патоку адпавядае стрэлцы, пазначанай на корпусе клапана. Стрэлка паказвае кірунак свабоднага патоку, дзе вадкасць павінна паступаць праз порт P1 і выходзіць праз порт P2. Устаноўка клапана назад прадухіліць увесь паток, які можа пашкодзіць помпа або іншыя кампаненты.
Вага - гэта яшчэ адзін фактар, калі вы распрацоўваеце мабільную сістэму. Зваротны клапан RVP 25 важыць прыкладна 5,8 кілаграма, што складае каля 12,8 фунта. Гэта ўключае ў сябе корпус клапана і стандартнае мантажнае абсталяванне. Вялікія версіі з рознымі канфігурацыямі партоў могуць важыць крыху больш.
Параўнанне розных вытворцаў і пастаўшчыкоў
Некалькі кампаній вырабляюць зваротны клапан RVP 25 або сумяшчальныя эквіваленты. Разуменне адрозненняў дапаможа вам прыняць разумнае рашэнне аб куплі на аснове вашага бюджэту і патрэбаў у прадукцыйнасці.
HYDAC, напэўна, самая вядомая назва ў гідраўлічных зваротных клапанах. Іх зваротны клапан RVP 25 прапануе самы шырокі дыяпазон варыянтаў ціску адкрыцця, ад 7 psi да 65 psi. Клапаны HYDAC праходзяць строгія выпрабаванні і маюць сертыфікат ISO 9001. Вы знойдзеце прадукты HYDAC праз такіх дыстрыб'ютараў, як ValinOnline і Motion Industries, у Паўночнай Амерыцы і Еўропе. Мінусам з'яўляецца кошт. Агрэгаты зваротнага клапана HYDAC RVP 25 звычайна каштуюць ад 300 да 500 долараў ЗША ў залежнасці ад канфігурацыі. Аднак даступнасць выдатная, і вы звычайна можаце хутка атрымаць запасныя часткі.
MHA Zentgraf вырабляе мадэлі зваротнага клапана RVP 25 у асноўным для еўрапейскага рынку. У іх клапанах выкарыстоўваецца шаравая канструкцыя замест поршня з конусам, якую некаторыя інжынеры аддаюць перавагу для больш нізкага ціску адкрыцця. Клапаны Zentgraf кампактныя і добра працуюць у цесных памяшканнях. Яны адпавядаюць стандартам DIN і прапануюць магчымасці наладкі. Кошт падае ад 200 да 400 даляраў. Вы можаце знайсці клапаны Zentgraf праз DirectIndustry, а часам і на eBay, хоць даступнасць за межамі Еўропы можа быць абмежавана.

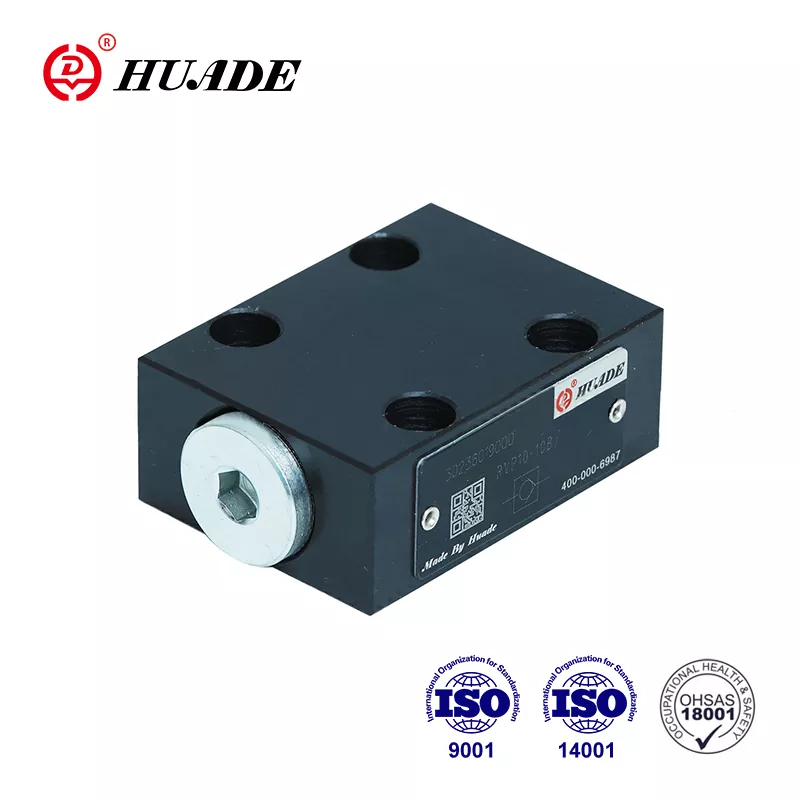

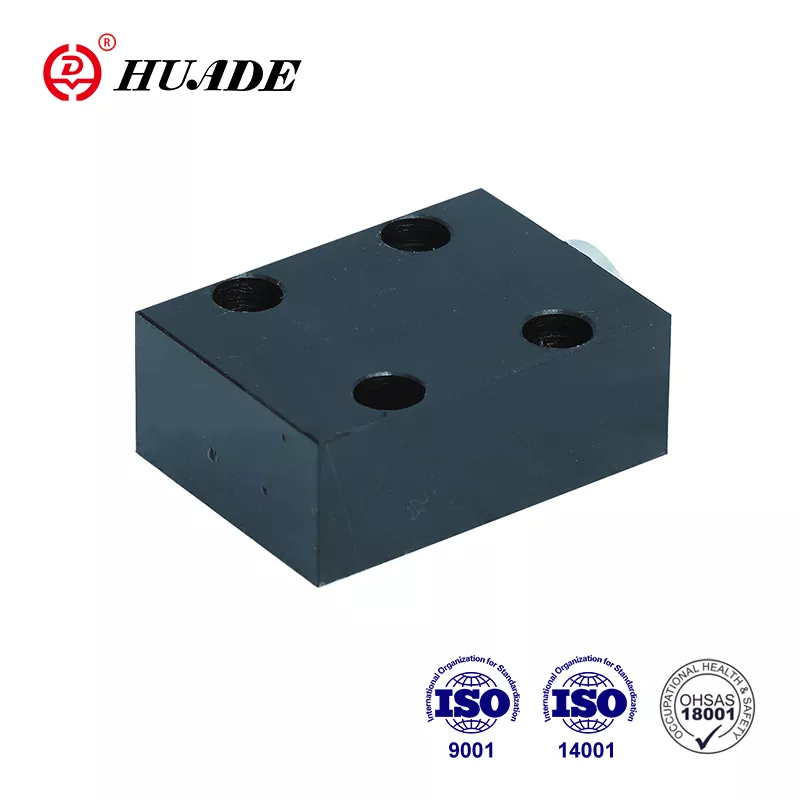

Кітайскія вытворцы, такія як Huade і Hengli, вырабляюць сумяшчальныя версіі зваротнага клапана RVP 25 па значна больш нізкіх коштах. Huade прадае свае клапаны як сумяшчальныя з Rexroth, што азначае, што яны фізічна змяшчаюцца ў месцах, прызначаных для кампанентаў Rexroth. Цэны пачынаюцца прыкладна з 42 долараў FOB з Кітая, хоць вам трэба будзе ўлічваць дастаўку і імпартныя пошліны. Мінімальная колькасць заказаў часта складае толькі адну штуку, што робіць Huade прывабным для невялікіх праектаў або рамонту. Hengli прапануе падобныя цэны і дадае такія опцыі, як павышэнне ўстойлівасці да карозіі дзякуючы спецыяльным пакрыццям.
Адрозненні ў якасці сапраўды існуюць паміж брэндамі прэміум-класа і бюджэтнымі. Клапаны HYDAC і Zentgraf звычайна маюць больш жорсткія вытворчыя допускі, што азначае больш сталы ціск адкрыцця і больш працяглы тэрмін службы. Блокі зваротнага клапана RVP 25 кітайскай вытворчасці выдатна працуюць у многіх сферах прымянення, але вы можаце ўбачыць больш варыяцый ад клапана да клапана. Калі вы ствараеце важную сістэму, збой у якой можа быць небяспечным або дарагім, мае сэнс даплачваць за клапан HYDAC або Zentgraf. Для агульнага прамысловага абсталявання з менш патрабавальнымі патрабаваннямі клапаны Huade або Hengli забяспечваюць добрае значэнне.
Усе гэтыя вытворцы маюць сертыфікат ISO 9001, што азначае, што яны прытрымліваюцца стандартаў кіравання якасцю. Некаторыя таксама маюць экалагічныя сертыфікаты, такія як ISO 14001, і сертыфікаты бяспекі, такія як ISO 45001. Пры замове пераканайцеся, што ваш пастаўшчык можа прадаставіць сертыфікаты на матэрыялы і пратаколы выпрабаванняў, калі яны вам патрэбныя для адпаведнасці нарматыўным патрабаванням.
Рэальнае прымяненне зваротнага клапана RVP 25
Зваротны клапан RVP 25 з'яўляецца ў многіх тыпах гідраўлічнага абсталявання ў розных галінах прамысловасці. Разуменне гэтых прыкладанняў дапаможа вам убачыць, дзе гэты клапан упісваецца ў рэальныя сістэмы.
Зваротны клапан RVP 25 шырока выкарыстоўваецца ў будаўнічай і земляройнай тэхніцы. Экскаватары, напрыклад, маюць гідраўлічныя рычагі, якія павінны ўтрымліваць сваю пазіцыю, калі аператар спыняе рух элементаў кіравання. Зваротны клапан RVP 25, усталяваны на цыліндры, прадухіляе паток алею назад, што прывядзе да падзення рычага. Гэтая функцыя ўтрымання грузу забяспечвае бяспеку аператараў і забяспечвае дакладны кантроль. Падобныя прымянення з'яўляюцца ў бульдозераў, кранаў і пагрузчыкаў.
Вытворчае абсталяванне атрымлівае некалькі пераваг ад устаноўкі зваротнага клапана RVP 25. Апрацоўчыя цэнтры з ЧПУ выкарыстоўваюць гідраўлічныя заціскі для ўстойлівага ўтрымання нарыхтовак падчас рэзкі. Зваротныя клапаны гарантуюць, што заціскі застаюцца герметычнымі, нават калі ціск помпы вагаецца. Машыны для ліцця пад ціскам запампоўваюць гарачы пластык у формы пад высокім ціскам. Зваротны клапан RVP 25 прадухіляе зваротны паток пластыка па ланцугу ўпырску, які прывядзе да марнавання матэрыялу і запаволення вытворчасці.
Абсталяванне для апрацоўкі металу, такое як прэсы і нажніцы, стварае велізарныя сілы праз гідраўлічныя цыліндры. Гэтыя сістэмы маюць патрэбу ў надзейных зваротных клапанах для прадухілення некантраляванага руху, калі аператар адпускае элементы кіравання. Зваротны клапан RVP 25 спраўляецца з высокім ціскам і хуткасцю патоку, тыповымі для металаапрацоўкі. Яго нізкае падзенне ціску азначае, што сістэма застаецца эфектыўнай нават падчас хуткіх цыклаў.
Сельскагаспадарчае абсталяванне, уключаючы трактары і камбайны, уключае гідраўлічныя сістэмы для прылад і рулявога кіравання. Зваротны клапан RVP 25 абараняе гідраўлічныя помпы ад пашкоджанняў пры зваротным кручэнні, якія могуць узнікнуць пры выключэнні рухавіка трактара. Клапан таксама дапамагае падтрымліваць ціск у пад'ёмных контурах, прадухіляючы павольнае дрэйфаванне прылад уніз, калі яны стаяць на схілах.
Аўтаматызаваныя вытворчыя лініі часта выкарыстоўваюць гідраўлічную энергію для выканання паўтаральных задач, такіх як штампоўка, прэсаванне і апрацоўка матэрыялаў. Зваротны клапан RVP 25 упісваецца ў блокі калектара, якія кіруюць некалькімі цыліндрамі з цэнтральнага месца. Такі арганізаваны падыход памяншае колькасць трубаправодаў, эканоміць месца і спрашчае пошук непаладак. Хуткасць патоку да 550 літраў у хвіліну робіць RVP 25 прыдатным нават для хуткага вытворчага абсталявання.
Адным з канкрэтных прыкладаў з'яўляецца рабатызаваная сістэма зборкі, дзе зваротны клапан RVP 25 працуе разам з клапанамі скіду ціску ў кампактным калектары. Рука робата рухаецца хутка і дакладна, патрабуючы расход каля 600 літраў у хвіліну. Усталяваўшы зваротны клапан RVP 25, інжынеры дасягнулі павышэння эфектыўнасці сістэмы на 15 працэнтаў у параўнанні з папярэдняй устаноўкай. Нізкае падзенне ціску азначала, што помпа спажывае менш энергіі, зніжаючы эксплуатацыйныя выдаткі.
Стацыянарныя гідраўлічныя агрэгаты на заводах часта ўключаюць блокі зваротнага клапана RVP 25 на выхадзе помпаў. Гэта прадухіляе зваротны ціск у сістэме праз помпа, калі ён спыняецца, што можа выклікаць пашкоджанне. Клапан таксама забяспечвае больш плаўны запуск, таму што помпе не трэба адразу пераадольваць ціск у сістэме. Гэта дадатак простае, але важнае для надзейнасці.
Тэхнічнае абслугоўванне і ліквідацыю непаладак зваротнага клапана RVP 25
Рэгулярнае тэхнічнае абслугоўванне забяспечвае належную працу вашага зваротнага клапана RVP 25 на працягу многіх гадоў. Добрай навіной з'яўляецца тое, што гэтыя клапаны патрабуюць мінімальнай увагі, калі яны ўстаноўлены правільна і эксплуатуюцца ў рамках канструктыўных межаў.
Пачніце з візуальнага агляду кожныя шэсць-дванаццаць месяцаў, у залежнасці ад таго, наколькі напружана працуе ваша сістэма. Шукайце ўцечку алею вакол корпуса клапана або мантажнай паверхні. Некалькі кропель могуць азначаць зношанае ўшчыльняльнае кольца, якое патрабуе замены. Моцная ўцечка можа азначаць, што балты мацавання аслаблі або паверхня калектара пашкоджана. Праверце, каб усе крапежныя балты зацягнуліся пры паказаным крутоўным моманце 70 Нм.
Праверка ціску адкрыцця паказвае, ці правільна ўсё яшчэ працуе ўнутраная спружына. Вам спатрэбіцца выпрабавальны стэнд з рэгулятарамі ціску і патоку. Падключыце зваротны клапан RVP 25 да выпрабавальнага стэнда і паступова павялічвайце ціск у напрамку наперад. Звярніце ўвагу на ціск, пры якім пачынаецца паток. Параўнайце гэта са спецыфікацыяй клапана. Калі ціск адкрыцця значна павялічыўся, магчыма, у клапане ёсць забруджвання, якія ўтрымліваюць поршань ад яго сядзення. Калі ціск адкрыцця знізіўся, спружына можа аслабнуць з-за стомленасці або карозіі.
Унутраная чыстка становіцца неабходнай, калі вы заўважылі, што зваротны клапан RVP 25 заліпае або павольна рэагуе. Зніміце клапан з калектара і асцярожна разбярыце яго. Некаторыя клапаны патрабуюць спецыяльных інструментаў, каб пазбегнуць пашкоджання ўнутраных частак. Ачысціце ўсе кампаненты растваральнікам, сумяшчальным з вашай гідраўлічнай вадкасцю. Мінеральныя спірты добра падыходзяць для сістэм мінеральнага алею. Агледзіце сядзенне конуса і поршань на наяўнасць зносу або драпін. Нават невялікія недахопы могуць выклікаць уцечку. Праверце спружыну на наяўнасць карозіі або пастаяннай дэфармацыі.
Замяняйце ўшчыльняльныя кольцы падчас любога сур'ёзнага абслугоўвання. Гэтыя гумовыя ўшчыльняльнікі з часам губляюць гнуткасць, асабліва калі яны падвяргаюцца ўздзеянню экстрэмальных тэмператур або несумяшчальных вадкасцей. Выкарыстоўвайце арыгінальныя запасныя ўшчыльняльныя кольцы, якія адпавядаюць арыгінальнаму матэрыялу. Ушчыльняльныя кольцы FPM каштуюць даражэй, чым NBR, але служаць даўжэй у гарачых умовах. Вырабіце тонкі пласт гідраўлічнай вадкасці на новыя ўшчыльняльныя кольцы падчас зборкі.
Картрыдж клапана ўнутры зваротнага клапана RVP 25 можна замяніць на большасці мадэляў. Калі вы выявіце значны знос або пашкоджанне, заказ новага картрыджа часта бывае больш эканамічным, чым спроба адрамантаваць асобныя кампаненты. Пераканайцеся, што запасныя часткі паходзяць ад арыгінальнага вытворцы або ад праверанай сумяшчальнай крыніцы. Агульныя дэталі могуць не адпавядаць аднолькавым патрабаванням допуску.
Захоўвайце запасныя блокі зваротнага клапана RVP 25 у чыстым сухім месцы. Каб прадухіліць забруджванне, зачыніце порты пластыкавымі вечкамі. Захоўванне пры экстрэмальных тэмпературах можа пашкодзіць ушчыльняльныя кольцы, таму па магчымасці захоўвайце запасныя часткі ў зоне з кантролем клімату. Штогод правярайце захоўваемыя клапаны і замяняйце ўсе ўшчыльняльныя кольцы, на якіх ёсць прыкметы пагаршэння.
Важныя эксплуатацыйныя меркаванні
Некалькі фактараў уплываюць на тое, наколькі добра працуе зваротны клапан RVP 25 у вашай канкрэтнай сістэме. Разуменне гэтых меркаванняў дапаможа пазбегнуць праблем.
Частата цыклу мае большае значэнне, чым большасць людзей разумее. Зваротны клапан RVP 25 вельмі добра спраўляецца з выпадковымі цыкламі, але ён не прызначаны для хуткай бесперапыннай працы. Вытворцы звычайна вызначаюць максімальны тэрмін службы ў 10 000 аперацый для стандартных версій. Калі нанясенне будзе выконвацца часцей, спружына і ўшчыльняльныя паверхні будуць зношвацца хутчэй. Замест гэтага разгледзьце зваротны клапан з пілотным кіраваннем для прымянення з высокім цыклам.
Глейкасць вадкасці змяняе падзенне ціску праз зваротны клапан RVP 25. Спецыфікацыі прадугледжваюць выкарыстанне мінеральнага алею з глейкасцю каля 335 SUS, што тыпова для прамысловай гідраўлікі. Больш густыя вадкасці ствараюць больш высокія перапады ціску, што зніжае эфектыўнасць сістэмы і вылучае больш цяпла. Больш разрэджаныя вадкасці могуць недастаткова змазваць унутраныя дэталі, выклікаючы больш хуткі знос. Для дасягнення найлепшых вынікаў прытрымвайцеся вызначанага дыяпазону глейкасці ад 2,8 да 500 квадратных міліметраў у секунду.
Забруджванне з'яўляецца галоўным ворагам усіх гідраўлічных клапанаў, у тым ліку зваротнага клапана RVP 25. Шчыльныя зазоры ўнутры клапана не вытрымліваюць бруду або часціц металу. Заўсёды фільтруйце гідраўлічную вадкасць не менш за 20 мікрон, а пажадана 10 мікрон ці больш. Усталюйце фільтр перад зваротным клапанам RVP 25, каб улавіць забруджванне да таго, як яно дасягне клапана. Рэгулярна мяняйце фільтры ў адпаведнасці з графікам вытворцы.
Экстрэмальныя тэмпературы ўплываюць як на прадукцыйнасць, так і на працягласць жыцця. У той час як зваротны клапан RVP 25 працуе ад мінус 20 да плюс 100 градусаў Цэльсія, лепш заставацца ў сярэдзіне гэтага дыяпазону. Вельмі нізкія тэмпературы робяць ушчыльненні жорсткімі і могуць павялічыць ціск адкрыцця. Вельмі высокая тэмпература змякчае ўшчыльнення і паскарае знос. Калі ваша сістэма пастаянна пераграваецца, падумайце аб мадэрнізацыі ўшчыльняючымі кольцамі FPM або аб даданні цеплаабменніка ў гідраўлічны контур.
Арыентацыя ўстаноўкі механічна не ўплывае на зваротны клапан RVP 25, але можа мець значэнне для доступу да тэхнічнага абслугоўвання. Усталюйце клапан у месцы, дзе вы можаце дабрацца да крапежных нітаў для будучага абслугоўвання. Калі магчыма, арыентуйце яго так, каб любыя бурбалкі паветра маглі выйсці натуральным шляхам. Нягледзячы на тое, што клапан працуе ў любым становішчы, мантаж яго з гарызантальнымі портамі палягчае выдаленне паветра падчас першапачатковага запуску.
Скачкі ціску ў сістэме могуць пашкодзіць любы гідраўлічны кампанент, у тым ліку зваротныя клапаны. Пераканайцеся, што ў вашай сістэме ёсць адпаведныя клапаны скіду ціску, памер якіх адпавядае расходу вашага помпы. Зваротны клапан RVP 25 разлічаны на бесперапынны ціск 350 бар, але паўторныя ўсплёскі вышэй гэтага паказчыка скароцяць тэрмін яго службы. Падумайце аб усталяванні дэмпфераў ці акумулятараў, калі ваша сістэма адчувае частыя скокі ціску.
Выбар правільнага зваротнага клапана RVP 25 для вашай сістэмы
Выбар правільнай спецыфікацыі клапана патрабуе адпаведнасці магчымасцей клапана патрабаванням вашай сістэмы. Пачніце з вызначэння максімальнага працоўнага ціску вашай сістэмы. Дадайце запас трываласці не менш за 20 працэнтаў, каб улічыць скокі ціску. Калі ваша сістэма звычайна працуе пры цісках 280 бар, паказчык 350 бар зваротнага клапана RVP 25 забяспечвае дастатковы запас. Для больш высокага ціску вам спатрэбіцца іншая серыя клапанаў.
Разлік расходу ідзе далей. Вызначце максімальны паток праз контур, дзе вы будзеце ўсталёўваць зваротны клапан RVP 25. Параўнайце гэта з намінальным патокам клапана, звычайна ад 150 да 550 літраў у хвіліну ў залежнасці ад вытворцы. Не забудзьцеся праверыць крывыя падзення ціску. Большая хуткасць патоку выклікае большыя перапады ціску, якія марнуюць энергію і выпрацоўваюць цяпло. Калі неабходны паток стварае падзенне ціску больш за 10 бар, разгледзьце большы памер клапана або два клапана паралельна.
Выбар ціску адкрыцця залежыць ад вашага канкрэтнага прымянення. Для большасці выкарыстанняў стандартны ціск адкрыцця 0,5 бара добра працуе. Гэтая нізкая налада мінімізуе супраціў пры нармальнай працы. Аднак у пэўных сітуацыях можа спатрэбіцца большы ціск адкрыцця. Калі вы спрабуеце трымаць груз вертыкальна, большы ціск адкрыцця забяспечвае лепшую абарону ад дрэйфу. Калі вам трэба прадухіліць любы зваротны паток, нават невялікі супрацьціск, выберыце ціск адкрыцця 4,5 бар. Памятайце, што большы ціск адкрыцця таксама павялічвае падзенне ціску наперад.
Канфігурацыя порта павінна адпавядаць вашаму калектарам або трубаправодам. Зваротны клапан RVP 25 пастаўляецца з рознымі варыянтамі портаў, уключаючы разьбу NPT, парты з ушчыльняльнымі кольцамі SAE і разьбу BSPP. Для мантажу калектара пераканайцеся, што адлегласць паміж портамі і малюнак мантажных адтулін адпавядаюць вашай канструкцыі калектара. Большасць вытворцаў прадастаўляюць мадэлі САПР, якія вы можаце імпартаваць у праграмнае забеспячэнне для распрацоўкі, каб праверыць адпаведнасць. Запампуйце гэтыя мадэлі перад завяршэннем пакупкі.
Сумяшчальнасць матэрыялаў мае вырашальнае значэнне для працяглага тэрміну службы клапана. Стандартны зваротны клапан RVP 25 працуе з гідраўлічнымі алеямі на мінеральнай аснове і вадкасцямі з фасфатнымі эфірамі. Калі вы выкарыстоўваеце водна-гліколевыя сумесі, сінтэтычныя вадкасці або біяраскладальныя алеі, праверце сумяшчальнасць як з корпусам клапана, так і з ушчыльненнямі. Некаторыя вытворцы прапануюць спецыяльныя ўшчыльняльныя матэрыялы для незвычайных вадкасцяў. Калі вы сумняваецеся, звярніцеся ў службу тэхнічнай падтрымкі вытворцы па інструкцыі.
Бюджэтныя меркаванні ўплываюць на выбар маркі. Калі ваш галоўны клопат - гэта кошт і ваша прымяненне не з'яўляецца крытычным, версіі зваротнага клапана RVP 25 ад Huade або Hengli прапануюць значную эканомію. Для патрабавальных прыкладанняў, дзе надзейнасць мае першараднае значэнне, клапаны HYDAC або Zentgraf апраўдваюць свой больш высокі кошт лепшай паслядоўнасцю і падтрымкай. Улічвайце агульны кошт валодання, уключаючы патэнцыйны час прастою ў выпадку выхаду з ладу клапана, а не толькі першапачатковую цану пакупкі.
Час выканання і даступнасць маюць значэнне для планавання праекта. Клапаны HYDAC лёгка даступныя ў Паўночнай Амерыцы і Еўропе, часта дастаўляюцца на працягу некалькіх дзён. Кітайскім вытворцам можа спатрэбіцца некалькі тыдняў для дастаўкі, асабліва калі вам патрэбна налада. Адпаведна плануйце свой заказ, каб пазбегнуць затрымак праекта.
Параўнанне зваротнага клапана RVP 25 з іншымі варыянтамі
Разуменне альтэрнатыў дапаможа вам пацвердзіць, што зваротны клапан RVP 25 з'яўляецца правільным выбарам для вашага прымянення. Некалькі іншых тыпаў клапанаў забяспечваюць аднабаковы кантроль патоку, кожны з рознымі сіламі.
Стандартныя ўбудаваныя зваротныя клапаны, такія як серыя RV, выкарыстоўваюць той жа асноўны прынцып, што і RVP 25, але злучаюцца з разьбовымі портамі замест балтавага мацавання да калектара. Серыя RV выдатна працуе для простых сістэм трубаправодаў, але зваротны клапан RVP 25 значна эканоміць прастору ў канструкцыях калектараў. Вы можаце спакаваць некалькі клапанаў RVP 25 у кампактны блок замест пракладкі труб да асобных клапанаў RV. Гэта памяншае кропкі ўцечкі і робіць сістэму больш арганізаванай. Тым не менш, калі вы мадэрнізуеце існуючую трубаправодную сістэму, клапаны RV можа быць прасцей усталяваць, чым перарабіць для мантажу ў калектары.
Зваротныя клапаны з пілотным кіраваннем прапануюць дадатковы порт кіравання, які дазваляе адкрываць клапан нават супраць зваротнага ціску. Гэтая функцыя карысная, калі вам трэба ўцягнуць цыліндр, які быў зачынены зваротным клапанам. Зваротны клапан RVP 25 не мае гэтай пілотнай функцыі, што робіць яго больш простым і менш дарагім. Калі вам дакладна патрэбна пілотная эксплуатацыя, вам спатрэбіцца іншы тып клапана. Але для асноўнага аднабаковага кантролю патоку больш просты зваротны клапан RVP 25 больш надзейны, таму што ў яго менш частак, якія могуць выйсці з ладу.
Зваротныя клапаны шаравога тыпу такіх вытворцаў, як Zentgraf, рэагуюць вельмі хутка, таму што шар мае меншую масу, чым конічны поршань. Гэтая хуткая рэакцыя добра працуе ў сістэмах з хуткімі зменамі ціску. Аднак канструкцыі конусу, такія як тыя, якія выкарыстоўваюцца ў блоках зваротнага клапана HYDAC RVP 25, звычайна лепш герметызуюць, таму што конус забяспечвае большую плошчу кантакту з сядзеннем. Дызайн конусу таксама больш надзейна спраўляецца з высокім ціскам на працягу мільёнаў цыклаў. Ваш выбар паміж мячом і конусам залежыць ад таго, патрэбна вам больш хуткая рэакцыя або лепшая герметычнасць.
Прапарцыйныя клапаны забяспечваюць зменны кантроль патоку замест простага ўключэння-выключэння. Яны цалкам адрозніваюцца ад зваротных клапанаў і служаць іншым мэтам. Не блытайце два. Прапарцыйныя клапаны каштуюць значна даражэй і патрабуюць электроннага кіравання. Зваротны клапан RVP 25 - гэта пасіўнае прылада, якое працуе аўтаматычна ў залежнасці ад перападу ціску. Такая прастата робіць яго надзвычай надзейным і прыдатным для асноўных задач па кіраванні патокам.
Пружынныя ахоўныя клапаны выглядаюць падобна на зваротныя клапаны, але выконваюць іншую функцыю. Ахоўныя клапаны абараняюць сістэмы ад залішняга ціску, адкрываючыся, калі ціск перавышае зададзены ліміт. Зваротны клапан RVP 25 працуе ў залежнасці ад кірунку патоку, а не ад узроўню ціску. Многія сістэмы выкарыстоўваюць абодва тыпу клапанаў разам. Зваротны клапан RVP 25 прадухіляе зваротны паток, а ахоўныя клапаны спраўляюцца са скокамі ціску.
Будучыя тэндэнцыі і інтэграцыя тэхналогій
Гідраўлічная тэхналогія працягвае развівацца, і зваротны клапан RVP 25 адаптуецца разам з прамысловасцю. Некаторыя вытворцы цяпер прапануюць зваротныя клапаны з убудаванымі датчыкамі, якія кантралююць расход, ціск і тэмпературу. Гэтыя разумныя клапаны падключаюцца да прамысловых сетак Інтэрнэту рэчаў, што дазваляе кантраляваць сістэму ў рэжыме рэальнага часу. Нягледзячы на тое, што інтэграцыя датчыкаў яшчэ не з'яўляецца звычайнай з'явай у RVP 25, яна паказвае, куды рухаецца тэхналогія. Прагнастычнае абслугоўванне становіцца магчымым, калі вы можаце адсочваць працу клапана дыстанцыйна.
Паляпшэнні матэрыялазнаўства дазваляюць даўжэй служыць гідраўлічным кампанентам у суровых умовах. Новыя ўшчыльняльныя матэрыялы лепш супрацьстаяць больш высокім тэмпературам і агрэсіўным вадкасцям, чым традыцыйная гума. Апрацоўка паверхні корпуса клапана забяспечвае лепшую ўстойлівасць да карозіі без вялікіх выдаткаў. Па меры развіцця гэтых тэхналогій мы можам чакаць, што блокі Check Valve RVP 25 будуць спраўляцца з усё больш патрабавальнымі прыкладаннямі.
Мініяцюрызацыя - яшчэ адна тэндэнцыя, якая ўплывае на гідраўлічныя клапаны. Па меры таго, як мабільнае абсталяванне становіцца больш кампактным, узнікае ціск на ўсаджванне гідраўлічных кампанентаў пры захаванні прадукцыйнасці. Канструкцыя зваротнага клапана RVP 25, усталяваная на калектары, ужо лепш задавальняе гэтую патрэбу, чым традыцыйныя ўбудаваныя клапаны. Будучыя версіі могуць змяшчаць яшчэ больш функцыянальных магчымасцей у меншыя пакеты з дапамогай перадавых метадаў вытворчасці, такіх як адытыўная вытворчасць.
Апошнія думкі аб зваротным клапане RVP 25
Зваротны клапан RVP 25 уяўляе сабой спелае, надзейнае рашэнне для аднабаковага кантролю патоку ў гідраўлічных сістэмах сярэдняга ціску. Яго простая канструкцыя забяспечвае стабільную прадукцыйнасць у шырокім дыяпазоне прымянення, ад будаўнічага абсталявання да аўтаматызаванай вытворчасці. Здольнасць клапана вытрымліваць ціск да 350 бар і паток 550 літраў у хвіліну робіць яго прыдатным для патрабавальнага прамысловага выкарыстання.
Выбар паміж вытворцамі зводзіцца да таго, каб збалансаваць кошт і патрабаванні да якасці. HYDAC прапануе высокую прадукцыйнасць і шырокую даступнасць. Zentgraf забяспечвае еўрапейскую тэхніку з добрымі наладамі. Huade і Hengli забяспечваюць функцыянальную прадукцыйнасць па бюджэтных цэнах. Усе гэтыя варыянты даюць вам магчымасць падабраць клапан у адпаведнасці з патрабаваннямі праекта.
Правільная ўстаноўка і абслугоўванне забяспечваюць працяглы тэрмін службы. Усталюйце зваротны клапан RVP 25 на роўную чыстую паверхню калектара пры дапамозе правільна закручаных нітаў. Падтрымлівайце гідраўлічную вадкасць у чысціні і ў межах вызначанага дыяпазону тэмператур. Перыядычна правярайце ціск адкрыцця і замяняйце ўшчыльняльныя кольцы падчас асноўных інтэрвалаў абслугоўвання.
Для атрымання падрабязных характарыстык і мадэляў САПР наведайце вэб-сайты вытворцаў, такія як афіцыйны сайт HYDAC, або інжынерныя платформы, такія як DirectIndustry. Калі вы гатовыя набыць, такія пастаўшчыкі, як ValinOnline, Motion Industries і Made-in-China, прапануюць розныя варыянты цэнаўтварэння. Незалежна ад таго, распрацоўваеце вы новую сістэму або замяняеце зношаны клапан, зваротны клапан RVP 25 забяспечвае правераную прадукцыйнасць, на якую вы можаце разлічваць.
