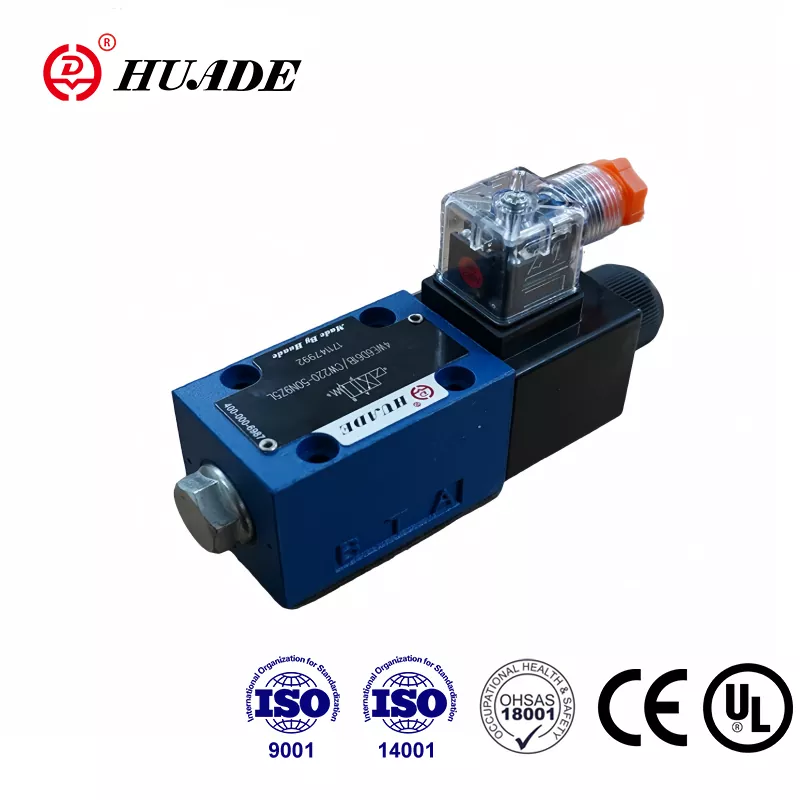

Накіраваны клапан Bosch Rexroth 4WE 6 D з'яўляецца фундаментальным кампанентам сучасных гідраўлічных сістэм. Гэты клапан працуе як пераключальнік напрамкаў з электрычным кіраваннем, які паведамляе гідраўлічнай вадкасці, куды рухацца і калі рухацца. Як стандартны клапан памеру NG6, ён упісваецца ў сістэмы па ўсім свеце дзякуючы міжнародным стандартам, якія прымушаюць розныя брэнды працаваць разам. Інжынеры, якім неабходна параўнаць пастаўшчыкоў, праверыць цэны або зразумець тэхнічныя дэталі, знойдуць, што гэты клапан забяспечвае надзейнасць і гнуткасць для прымянення сярэдняга і высокага ціску.
Разуменне асноўных функцый і дызайну
Клапан 4WE 6 D кіруе гідраўлічнай вадкасцю, пераключаючы яе паміж чатырма асноўнымі портамі, пазначанымі P, A, B і T. Порт P падключаецца да помпы, порты A і B падключаюцца да прывадаў, такіх як цыліндры, а порт T вяртае вадкасць у бак. Клапан працуе як электрычны выключальнік, але для гідраўлічнага алею замест электрычнасці. Пры ўключэнні вадкасць цячэ ў адным кірунку. Калі вы выключаеце яго, паток альбо спыняецца, альбо рэверсіруецца ў залежнасці ад канструкцыі клапана.

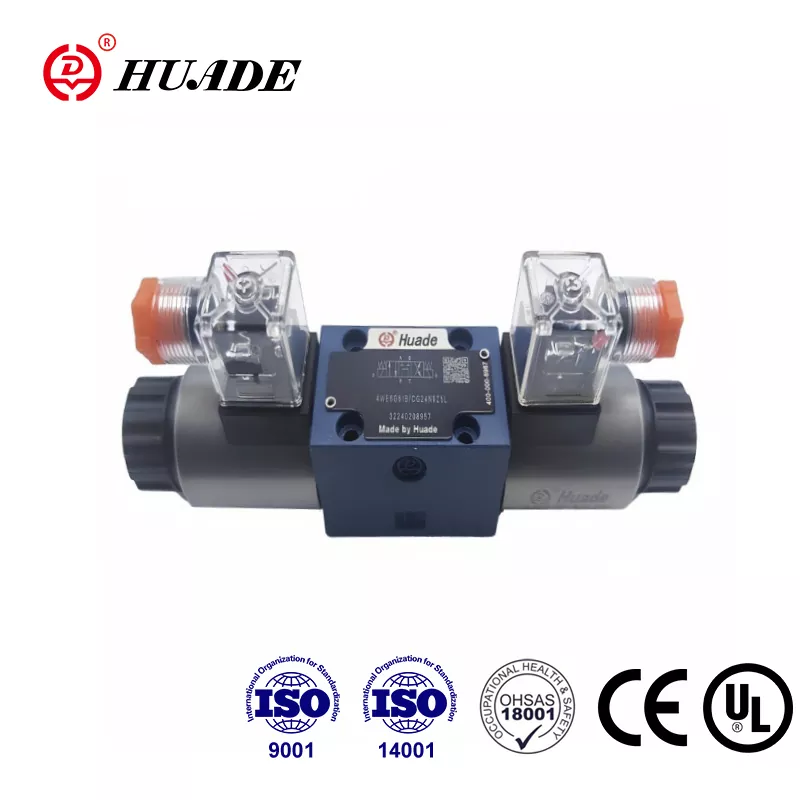

Унутры клапана знаходзіцца металічная шпулька, якая слізгае наперад і назад у дакладна апрацаваным адтуліне. Электрамагніт, званы саленоідам, штурхае гэтую катушку, калі электрычнасць цячэ праз яе катушку. 4WE 6 D выкарыстоўвае тое, што інжынеры называюць канструкцыяй "мокрай арматуры", што азначае, што поршань саленоіда знаходзіцца непасрэдна ў гідраўлічным алеі. Гэта можа здацца дзіўным, але на самой справе клапан служыць даўжэй, таму што вакол рухомых частак няма гумовых ушчыльненняў, якія зношваюцца. Алей таксама дапамагае астудзіць саленоід і зніжае шум падчас працы.
Калі саленоід адключаецца, зваротная спружына выштурхвае шпульку назад у зыходнае становішча. Такая канструкцыя з спружынным вяртаннем забяспечвае бяспеку, таму што клапан аўтаматычна вяртаецца ў вядомае становішча пры збоі электрычнасці. Сіла спружыны павінна пераадольваць як трэнне рухомых частак, так і любы ціск у зваротнай лініі, што становіцца важным пазней, калі мы абмяркуем абмежаванні канструкцыі сістэмы.
Корпус клапана адпавядае міжнародным стандартам мантажу, уключаючы ISO 4401-03, CETOP 3 і DIN 24340, форма A. Гэтыя стандарты вызначаюць дакладнае месцазнаходжанне мантажных адтулін і злучэнняў партоў. Гэтая стандартызацыя азначае, што Rexroth 4WE 6 D можа фізічна замяніць аналагічныя клапаны ад Parker, Eaton або іншых вытворцаў без змены канструкцыі мантажнай пласціны. Для менеджэраў па закупках гэтая ўзаемазаменнасць стварае гібкасць ланцужка паставак, паколькі некалькі пастаўшчыкоў могуць прадастаўляць сумяшчальныя дэталі падчас дэфіцыту або перамоваў па цане.
Паказчыкі ціску і прапускная здольнасць
Накіраваны рэгулюючы клапан Rexroth 4WE 6 D вытрымлівае сур'ёзны працоўны ціск. Асноўныя порты P, A і B могуць працаваць пры ціску да 350 бар, хоць у большасці тэхнічных дакументаў пазначаны стандартны максімум у 315 бар. Каб паказаць гэта ў перспектыве, 315 бар роўны прыкладна 4570 фунтам на квадратны цаля, што прыкладна эквівалентна вазе маленькага аўтамабіля, які цісне на плошчу памерам з паштовую марку.
Прапускная здольнасць залежыць ад таго, які электрамагніт вы выбіраеце: пастаяннага або пераменнага току. Версіі пастаяннага току могуць апрацоўваць да 80 літраў у хвіліну, а версіі пераменнага току звычайна максімум 60 літраў у хвіліну. Розніца заключаецца ў канструкцыі электрамагніта і ў тым, наколькі хутка ён можа рухаць катушку. Для даведкі, 80 літраў у хвіліну могуць напоўніць ванну прыкладна за дзве хвіліны.
Аднак ёсць адна важная мяжа ціску, якая застае многіх дызайнераў знянацку. Т-порт, які вяртае алей у бак, не можа перавышаць ціск 160 бар. Гэта абмежаванне існуе таму, што сіла зваротнай спружыны і саленоіда павінна надзейна пераадольваць ціск, які адціскаецца ад зваротнай лініі. Калі ціск у зваротнай лініі становіцца занадта высокім, золотник можа вібраваць, не зрушвацца належным чынам або нават рухацца, калі ён павінен заставацца нерухомым. Сістэмы, якія падзяляюць зваротныя калектары паміж некалькімі клапанамі або выкарыстоўваюць доўгія зваротныя лініі з абмежаваннямі, маюць патрэбу ў дбайным разліку, каб гарантаваць, што ціск Т-порта застаецца ў межах.
Узаемасувязь паміж перападам ціску і расходам ідзе па прадказальнай схеме. Пры максімальным расходзе 80 літраў у хвіліну клапан звычайна стварае каля 2,5 бар страты ціску. Гэтая энергія ператвараецца ў цяпло, якое гідраўлічнае масла павінна адводзіць. Пастаянная праца пры расходзе або ціску вышэй намінальнага патрабуе дадатковай магутнасці астуджэння і можа спатрэбіцца спецыяльныя кампаненты дросельнай засланкі для падтрымання прымальнай рэакцыі клапана.
Інжынеры, якія выбіраюць 4WE 6 D для новых канструкцый, павінны пераканацца, што ціск у зваротнай лініі сістэмы застаецца значна ніжэйшым за мяжу ў 160 бар з адпаведным запасам бяспекі. Добрае эмпірычнае правіла пакідае мінімум 20-30 бар падушкі для барацьбы са скокамі ціску падчас хуткага пераключэння клапанаў або пры адначасовым пераключэнні некалькіх клапанаў.
Канфігурацыі спула і працоўныя варыянты
Літарныя і лічбавыя сімвалы, выбітыя на таблічках клапанаў, дакладна апісваюць, як вадкасць цячэ праз розныя пазіцыі. "D" у 4WE 6 D паказвае на пэўную канструкцыю шпулі, як правіла, канфігурацыю чатырохбаковай спружыны. У цэнтральным становішчы гэтая шпулька блакуе як P да T, так і A да B. Пры падключэнні яна злучае P з A і B з T, што можа падоўжыць цыліндр. Пры абясточэнні спружына вяртае золотник ў цэнтр, і цыліндр спыняецца.
Rexroth прапануе шмат розных сімвалаў шпулі, акрамя тыпу D. Некаторыя падключаюць усе порты да рэзервуара ў цэнтральным становішчы для свабодна плаваючых прывадаў. Іншыя блакуюць усе парты для ўтрымання нагрузкі. Выбар залежыць ад таго, што вам патрэбна, каб машына рабіла, калі клапан знаходзіцца ў нейтральным становішчы. Прэсу можа спатрэбіцца цэнтр утрымання нагрузкі, у той час як сістэме апрацоўкі матэрыялаў можа быць карысным цэнтр паплаўка, які дазваляе прывадам свабодна рухацца падчас наладкі.
Корпус клапана ўключае механізм ручнога перакрыцця, звычайна пазначаны маленькай кнопкай або ручкай. Падчас запуску або ў надзвычайных сітуацыях спецыялісты могуць націснуць гэтае перавызначэнне, каб механічна зрушыць катушку без электраэнергіі. Гэта асаблівасць вельмі важная пры ўвядзенні ў эксплуатацыю новых сістэм або ліквідацыі непаладак, паколькі вы можаце праверыць механічную працу незалежна ад электрычнага кіравання.
Некаторыя мадэлі 4WE 6 D маюць суфікс "OF", які паказвае на канструкцыю фіксатара. Гэтыя версіі не маюць зваротнай спружыны, але замест гэтага выкарыстоўваюцца механічныя шарыкі або штыфты, якія фіксуюць катушку ў тым становішчы, якое было апошняй камандай. Кароткі электрычны імпульс зрушвае катушку, затым фіксатар утрымлівае яе без бесперапыннага харчавання. Такая канструкцыя эканоміць энергію і памяншае цяпло, але патрабуе асаблівай увагі для стабільнасці ціску ў зваротнай лініі, паколькі няма сілы спружыны, якая дапамагае ўтрымліваць шпульку ў патрэбным месцы.
Для прыкладанняў, дзе хуткае пераключэнне клапанаў стварае ўдары ціску, у варыянтах з мяккім пераключэннем выкарыстоўваюцца канаўкі і адтуліны дакладнай формы, апрацаваныя ў шпулі. Гэтыя функцыі паступова адкрываюць і закрываюць шляхі патоку, а не імгненна пераключаюцца паміж пазіцыямі. У выніку памяншаецца эфект гідраўдарнага ўдару, які з часам можа пашкодзіць трубы і фітынгі. Стандартны час водгуку складае ад 10 да 20 мілісекунд у залежнасці ад тыпу саленоіда і ціску ў сістэме.
Электрычныя характарыстыкі і экалагічныя абмежаванні
Электрамагнітныя шпулькі на клапане 4WE 6 D створаны для бесперапыннай працы, што азначае, што яны могуць заставацца пад напругай неабмежаваны час без перагрэву. Пры намінальным напрузе павышэнне тэмпературы шпулькі застаецца ніжэй за 30 градусаў Кельвіна, а чаканы тэрмін службы перавышае 10 мільёнаў цыклаў пераключэння. Такая даўгавечнасць робіць клапан прыдатным для аўтаматызацыі з высокім цыклам, калі клапаны могуць пераключацца некалькі разоў у секунду на працягу працяглых перыядаў.
Даступнае напружанне ўключае як варыянты пастаяннага току на 12, 24, 96 і 205 вольт, а таксама варыянты пераменнага току на 110 і 230 вольт. Шпулькі вытрымліваюць ваганні напружання плюс-мінус 10 працэнтаў ад намінальнага, што дапамагае клапану працаваць надзейна нават пры ваганнях крыніцы харчавання. Электрычнае злучэнне адпавядае стандарту EN 175301-803 для трохполюсных раздымаў. Пры правільным спалучэнні раздымы маюць ступень абароны IP65, што азначае, што яны супрацьстаяць пылу і бруі вады з любога боку.
Адной з практычных асаблівасцей, якую цэняць спецыялісты па тэхнічным абслугоўванні, з'яўляецца здымная шпулька, якая паварочваецца. Вы можаце адключыць электрычны раз'ём, зняць электрамагнітную катушку, павярнуць яе на 360 градусаў у любое становішча, якое палягчае праводку, і ўсталяваць яе зноўку, не ўрываючыся ў гідраўлічны контур. Гэтая гібкасць спрашчае ўстаноўку ў цесных месцах і дазваляе аптымізаваць пракладку правадоў пасля ўстаноўкі клапана ў сістэме.
Дыяпазон працоўных тэмператур для стандартных ушчыльненняў складае ад мінус 30 да плюс 80 градусаў Цэльсія. Сама гідраўлічная вадкасць павінна падтрымліваць глейкасць ад 10 да 500 квадратных міліметраў у секунду, хоць аптымальная прадукцыйнасць назіраецца каля 25. Клапан важыць прыкладна 1,46 кілаграма, дастаткова лёгкі для зручнага выкарыстання падчас мантажу, але дастаткова цяжкі, каб адчуваць сябе грунтоўным і добра зробленым.
Важным фактарам бяспекі з'яўляецца тэмпература ўзгарання вадкасці. Самая гарачая паверхня саленоіда можа дасягаць 150 градусаў Цэльсія падчас бесперапыннай працы. Тэмпература ўзгарання гідраўлічнага алею павінна быць як мінімум на 50 градусаў вышэй за гэтую, што азначае мінімум 200 градусаў Цэльсія. Большасць мінеральных гідраўлічных алеяў лёгка адпавядаюць гэтаму патрабаванню, але сінтэтычныя вадкасці або незвычайныя склады патрабуюць праверкі перад выкарыстаннем.
Патрабаванні да гідраўлічнай вадкасці і абароны сістэмы
Доўгатэрміновая надзейнасць рэгулюючага клапана Rexroth 4WE 6 D моцна залежыць ад якасці гідраўлічнай вадкасці. Дакладныя зазоры паміж слізгальнай шпулькай і адтулінай корпуса клапана складаюць усяго некалькі мікраметраў. Часціцы забруджвання, большыя за гэтыя зазоры, выклікаюць хуткі знос і канчатковы выхад з ладу з дапамогай двух розных механізмаў.
Па-першае, часціцы захопліваюцца паміж катушкай і адтулінай, выклікаючы тое, што спецыялісты называюць "заціскам". Шпулька трымаецца на месцы і адмаўляецца пераключацца па камандзе. Спачатку гэта можа выглядаць перыядычна, калі часціцы часова ўкліньваюцца, а потым вызваляюцца, але праблема непазбежна пагаршаецца па меры назапашвання большай колькасці часціц. Па-другое, часціцы дзейнічаюць як шліфавальная паста, якая паступова зношвае дакладныя паверхні. Калі зазоры адкрываюцца, унутраная ўцечка павялічваецца. Гэтая ўцечка не толькі марнуе энергію помпы, але і вылучае цяпло, якое пагаршае алей і паскарае знос ушчыльненняў ва ўсёй сістэме.
Rexroth вызначае максімальны ўзровень забруджвання як ISO 4406, клас 20/18/15. Гэтая класіфікацыя азначае не больш за 5000 часціц памерам больш за 4 мікрон на мілілітр алею, не больш за 1300 часціц памерам больш за 6 мікрон і не больш за 320 часціц памерам больш за 14 мікрон. Дасягненне такой чысціні патрабуе эфектыўнай фільтрацыі з бэта-каэфіцыентам не менш за 75 пры 25 мікрон.
На практыцы сістэма фільтрацыі часта каштуе даражэй на працягу ўсяго тэрміну службы клапана, чым сам клапан. Фільтруючыя элементы патрабуюць рэгулярнай замены, а аналіз алею пацвярджае, што забруджванне застаецца ў межах. Грошы на фільтрацыі прыводзяць да дарагіх замен клапанаў і нечаканых прастояў. Інжынеры, якія распрацоўваюць новыя сістэмы, павінны скласці бюджэт на высакаякасныя фільтры і планаваць абслугоўванне фільтраў як найважнейшую, а не дадатковую задачу.
Стандартнай вадкасцю з'яўляецца мінеральнае гідраўлічнае масла, якое адпавядае DIN 51524, часткі 1, 2 і 3. Клапан таксама працуе з некаторымі сінтэтычнымі вадкасцямі і водна-гліколевымі сумесямі, калі вы ўказваеце адпаведныя матэрыялы ўшчыльненняў. Стандартныя нітрылавыя гумовыя ўшчыльняльнікі выдатна працуюць з нафтавымі алеямі, але для прымянення пры высокіх тэмпературах патрэбныя фторэластамерныя ўшчыльненні, а вадкасці на воднай аснове патрабуюць спецыяльных злучэнняў з маркіроўкай MH або MT.
Роля пілотнага клапана і характарыстыкі ўцечкі
Клапан 4WE 6 D часта служыць пілотнай прыступкай, якая кіруе вялікімі накіравальнымі клапанамі. У гэтым дадатку невялікі 4WE 6 D пераключае ціск пілатара, які перамяшчае значна большы золотник у клапане галоўнай ступені. Галоўны клапан можа апрацоўваць 600 літраў у хвіліну і больш, што значна перавышае прамую прапускную здольнасць 4WE 6 D, але выкарыстоўвае надзейнае пераключэнне 4WE 6 D для прыняцця рашэнняў па кіраванні.
Пры выкарыстанні ў якасці пілотнага клапана прадукцыйнасць 4WE 6 D непасрэдна ўплывае на бяспеку і рэакцыю ўсёй сістэмы высокага расходу. Любая нестабільнасць у Т-порту пілотнага клапана або празмерная ўнутраная ўцечка ў пілотным клапане ствараюць памылкі ў пазіцыянаванні асноўнай ступені. Гэта робіць чысціню вадкасці і стабільнасць ціску ў Т-порту яшчэ больш важнымі ў прымяненні пілотнага клапана. Маленькі пілотны клапан, па сутнасці, становіцца мозгам, які кіруе значна больш магутным целам, таму падтрыманне здароўя гэтага мозгу патрабуе дадатковай увагі.
Усе золотниковые клапаны па сваёй канструкцыі маюць унутраную ўцечку. Зазор паміж шпулькай і адтулінай павінен дазваляць плыўны рух, што азначае, што ён не можа ідэальна ўшчыльняць, як тарельчаты клапан. Новыя клапаны прапускаюць вельмі мала, звычайна менш за 0,5 літра ў хвіліну пры поўным ціску. Па меры назапашвання гадзін працы клапана і зносу павялічваюцца зазоры, уцечка паступова павялічваецца. Гэта нармальна і чакана.
Распрацоўшчыкі сістэм павінны ўлічваць гэтую ўнутраную ўцечку, асабліва ў праграмах, якія вытрымліваюць нагрузку. Цыліндр, які выкарыстоўвае 4WE 6 D для падтрымання становішча, будзе павольна дрэйфаваць па меры ўцечкі алею праз клапан. Для статычнага ўтрымання становіцца неабходным даданне зваротнага клапана з пілотным кіраваннем або выкарыстанне канструкцыі золотника, які ўтрымлівае нагрузку. Маніторынг хуткасці ўцечкі з цягам часу таксама забяспечвае ранняе папярэджанне аб зносе. Калі ўцечка перавышае абмежаванні вытворцы, замена клапана да поўнага выхаду з ладу прадухіляе нечаканыя паломкі.
Параўнанне канкурэнтных варыянтаў і стратэгія перакрыжаваных спасылак
Стандартызацыя NG6 азначае, што некалькі буйных вытворцаў прапануюць узаемазаменныя альтэрнатывы накіраванаму клапану Rexroth 4WE 6 D. Разуменне канкурэнтных варыянтаў дапамагае пакупнікам дамаўляцца аб больш выгадных цэнах і падтрымліваць гнуткасць ланцужкоў паставак.
Кампанія Parker Hannifin вырабляе серыю D1VW, якая наўпрост канкуруе з 4WE 6 D. Гэтыя клапаны адпавядаюць тым жа стандартам мантажу NFPA D03 і CETOP 3 з аналагічнымі паказчыкамі ціску каля 345 бар і прапускной здольнасцю да 80 літраў у хвіліну. Parker робіць акцэнт на дакладнасці вытворчасці і энергаэфектыўнасці, прапаноўваючы мноства электрычных варыянтаў, уключаючы шпулькі пераменнага току з выпрамленнем і канструкцыі шпулі з мяккім пераключэннем.
Eaton Vickers вырабляе серыю DG4V-3, вядомую сваёй трывалай канструкцыяй, прыдатнай для цяжкіх нагрузак. Табліцы перакрыжаваных спасылак пацвярджаюць, што канкрэтныя мадэлі Rexroth, такія як 4WE 6 D з фіксатарам OF, маюць прамыя эквіваленты Vickers, такія як DG4V-3-2N. Брэнд Vickers мае моцную рэпутацыю ў сістэмах высокага ціску, хоць кошты часта крыху вышэйшыя за іншыя варыянты.
Важнай дэталлю пры перакрыжаваных спасылках з'яўляюцца паказчыкі ціску ў Т-порту. У той час як асноўныя магчымасці працоўнага ціску застаюцца аднолькавымі ў розных брэндаў, ліміты зваротнага порта значна адрозніваюцца. Стандартны Rexroth 4WE 6 D дапускае 160 бар у Т-порту. Parker D1VW з электрамагнітамі пераменнага току дазваляе толькі 103 бар зваротнага ціску, але выпрамленыя версіі пастаяннага або пераменнага току павялічваюць гэтае ціск да 207 бар. Калі канструкцыя вашай сістэмы набліжаецца да 160 бар зваротнага ціску, замена стандартнага клапана пераменнага току Parker прывядзе да збояў з-за недастатковага зваротнага ціску.
Гэты варыянт падкрэслівае, чаму пакупнікі не могуць проста меркаваць, што механічная ўзаемазаменнасць роўна функцыянальнай эквівалентнасці. Поўныя спецыфікацыі, уключаючы электрычны тып і ўсе паказчыкі ціску, павінны супадаць перад зацвярджэннем замены. Аддзелы закупак павінны весці правераны спіс перакрыжаваных спасылак, які паказвае не толькі нумары дэталяў, але і пацвярджае адпаведнасць крытычных параметраў патрабаванням прыкладання.
Перавага стандартызацыі выходзіць за рамкі проста экстраных замен. На этапе праектавання інжынеры могуць паказаць "Rexroth 4WE 6 D або зацверджаны эквівалент", а затым падтрымліваць адносіны з рознымі пастаўшчыкамі. Гэтая канкурэнцыя падтрымлівае разумныя цэны і забяспечвае наяўнасць дэталяў, нават калі адзін вытворца сутыкаецца з затрымкамі ў ланцужку паставак. Галоўнае - зрабіць хатняе заданне загадзя, каб праверыць, што сапраўды кваліфікуецца як эквівалент, а не выяўляць несумяшчальнасць пасля ўстаноўкі.
Пераход ад уключэння-выключэння: калі варта разглядаць прапарцыйнае кіраванне
Накіраваны рэгулюючы клапан Rexroth 4WE 6 D прапануе толькі бінарную працу. Ён цалкам уключаецца або цалкам выключаецца без нічога паміж імі. Гэта ідэальна працуе для многіх прыкладанняў, такіх як заціск, выкід дэталяў або простыя цыклы выцягвання-ўцягвання. Аднак сучасная аўтаматызацыя ўсё больш патрабуе зменнай хуткасці, плыўнага паскарэння і дакладнага кантролю становішча, чаго проста не могуць забяспечыць запорна-запорныя клапаны.
Прапарцыйныя клапаны, такія як серыя Rexroth 4WRPEH, запаўняюць гэты прабел, бесперапынна змяняючы расход прапарцыйна ўваходнаму электрычнаму сігналу. Замест простага ўключэння або выключэння клапану можна задаць каманду на 25-працэнтны расход, 63-працэнтны расход або любое іншае значэнне. Гэта дазваляе кантраляваць хуткасць цыліндру на працягу ўсяго яго ходу, ажыццяўляць плаўны пуск і прыпынак для памяншэння ўдарных нагрузак і дасягаць плыўнага руху ў шматвосевых сістэмах.
Серыя 4WRPEH падтрымлівае той жа памер NG6 і мадэль мантажу, што і 4WE 6 D, што робіць яе прамым механічным шляхам абнаўлення. Прадукцыйнасць вагаецца ад 4 да 40 літраў у хвіліну ў залежнасці ад мадэлі. Клапан уключае ў сябе ўбудаваную электроніку, якая апрацоўвае сігналы кіравання, забяспечвае зваротную сувязь па становішчы і рэалізуе складаныя алгарытмы кіравання. Гэты інтэграваны электронны дызайн рэзка кантрастуе з простым электрамагнітным пераключэннем 4WE 6 D.
Зваротная сувязь па становішчы дазваляе сістэме кіравання правяраць, што шпулька сапраўды перамясцілася ў зададзенае становішча. Гэта замкнёнае кіраванне дазваляе дасягнуць дакладнасці ў долі міліметра, што дазваляе выкарыстоўваць такія прыкладанні, як сервапрэсы, якія патрабуюць дакладнага кантролю сілы, або станкі, якія патрабуюць плыўнага контуру. Электрычны сігнал зваротнай сувязі таксама дазваляе дыягнастычны маніторынг для выяўлення зносу або няспраўнасці да поўнага выхаду з ладу.
Сучасныя прапарцыйныя клапаны ўключаюць у сябе лічбавыя камунікацыйныя інтэрфейсы, такія як IO-Link, якія падключаюць іх да вытворчага асяроддзя Industry 4.0. Клапан становіцца разумным датчыкам, які забяспечвае даныя аб прадукцыйнасці ў рэжыме рэальнага часу, прагнозы тэхнічнага абслугоўвання і параметры канфігурацыі. Гэта ўяўляе сабой скачок пакаленняў ад асноўнага электрычнага злучэння накіравальнага клапана 4WE 6 D.
Калі вы павінны выбраць прапарцыйнае кіраванне, а не ўключэнне-выключэнне? Калі прымяненне прадугледжвае любое з гэтых патрабаванняў, прапарцыйнае кіраванне заслугоўвае сур'ёзнага разгляду: праца з пераменнай хуткасцю, плыўнае паскарэнне і запаволенне, нарошчванне ціску для далікатнага кантакту частак, утрыманне пазіцыі без механічных блакіровак або інтэграцыя ў праграмуемыя кантролеры руху. З іншага боку, калі вам проста неабходна надзейнае пераключэнне напрамку і аб'ём патоку застаецца нязменным падчас працы, больш просты і менш дарагі 4WE 6 D застаецца лепшым выбарам.
Многія машынабудаўнікі пачынаюць з запорных клапанаў, а затым мадэрнізуюць прапарцыйнае кіраванне пазней па меры развіцця патрабаванняў кліентаў. Механічная сумяшчальнасць робіць гэта абнаўленне адносна простым, хоць электрычная інтэграцыя і налада сістэмы патрабуюць дадатковых інжынерных намаганняў. Планаванне магчымай будучай мадэрнізацыі шляхам праектавання з адпаведнай магутнасцю электрычнай інфраструктуры і сістэмы кіравання дазваляе зэканоміць грошы ў параўнанні з поўнай рэканструкцыяй пазней.
Меркаванні аб закупках і рэаліі ланцужкоў паставак
Рэальная цана на рэгулюючы клапан Rexroth 4WE 6 D значна адрозніваецца ў залежнасці ад канкрэтнай мадэлі, пастаўшчыка і рынкавых умоў. Новыя клапаны звычайна каштуюць ад 350 да 730 долараў ЗША ў залежнасці ад канфігурацыі і колькасці. Аб'ёмныя зніжкі прымяняюцца для заказаў на дзесяць і больш адзінак, а некаторыя дыстрыб'ютары прапануюць шматузроўневую цану, якая зніжае кошт адзінкі на 15-25 працэнтаў пры вялікіх колькасцях.
Інтэрнэт-рынкі, такія як eBay, пералічваюць новыя і патрыманыя клапаны па розных цэнах. У той час як патрыманыя клапаны могуць здацца прывабнымі з пункту гледжання эканоміі, гісторыя і ўнутраны стан застаюцца невядомымі. Паколькі ўнутраная ўцечка павялічваецца па меры зносу, і для яе вымярэння патрабуецца абсталяванне для праверкі патоку, выкарыстаныя клапаны нясуць значную рызыку, калі прадавец не прадаставіць сертыфікаваныя вынікі выпрабаванняў. Для крытычна важных прыкладанняў сціплая эканомія рэдка апраўдвае нявызначанасць надзейнасці.
Аўтарызаваныя дыстрыбутары, такія як [BuyRexroth.com](http://buyrexroth.com/), падтрымліваюць стандартныя канфігурацыі з звычайнай дастаўкай 28 працоўных дзён для стандартных мадэляў. Гэта складае прыкладна шэсць тыдняў, што здаецца доўгім для такога стандартнага кампанента, але адлюстроўвае працяглы ціск у глабальнай ланцужку паставак, які ўплывае на ўвесь сектар прамысловай аўтаматызацыі. Менш распаўсюджаныя канфігурацыі клапанаў або спецыяльныя опцыі, такія як каразійна-ўстойлівыя пакрыцця, могуць падоўжыць тэрмін выканання да 12 тыдняў і больш.
Гэтыя тэрміны пастаўкі ствараюць рэальныя праблемы для планавання для вытворцаў абсталявання і аддзелаў тэхнічнага абслугоўвання. Заказ клапанаў пасля завяршэння праектавання машыны рызыкуе затрымаць увесь праект, калі пастаўка зойме больш часу, чым чакалася. Аналагічным чынам, аперацыі па тэхнічным абслугоўванні павінны захоўваць важныя запасныя часткі, а не чакаць экстраных заказаў падчас паломкі. Фінансавыя балансавыя выдаткі на запасы неабходна збалансаваць са значна больш высокімі выдаткамі на час прастою вытворчасці падчас чакання запчастак.
Міжнародная дастаўка дадае яшчэ адзін узровень складанасці. Гідраўлічныя клапаны кваліфікуюцца як стандартныя прамысловыя тавары без асаблівых абмежаванняў на экспарт, але кошт дастаўкі і час мытнага афармлення істотна адрозніваюцца ў залежнасці ад пункта прызначэння. Заказ у рэгіянальных дыстрыб'ютараў, а не дастаўка наўпрост з Германіі, часта забяспечвае больш хуткую дастаўку і прасцейшую лагістыку, нягледзячы на, магчыма, больш высокія цэны за адзінку.
Агульны кошт валодання значна перавышае кошт пакупкі. Праца па ўстаноўцы, інтэграцыйная тэхніка, час уводу ў эксплуатацыю і бягучае тэхнічнае абслугоўванне - усё гэта спрыяе выдаткам на працягу ўсяго тэрміну службы. Самае галоўнае, што сістэма фільтрацыі, неабходная для падтрымання належнай чысціні алею, часта каштуе больш за дзесяць гадоў, чым замена некалькіх клапанаў. Грэбаванне фільтрацыяй для эканоміі кароткатэрміновых выдаткаў прыводзіць да заўчаснага выхаду з ладу клапана, ствараючы значна большыя доўгатэрміновыя выдаткі.
Пакупнікі, арыентаваныя толькі на нізкую цану пакупкі, часта ствараюць дарагія праблемы пазней. Поўная ацэнка ўлічвае надзейнасць пастаўшчыка, якасць тэхнічнай падтрымкі, наяўнасць запасных частак і ўмовы гарантыі разам з коштам. Усталяванне адносін з некалькімі зацверджанымі пастаўшчыкамі забяспечвае ўстойлівасць да нечаканых збояў у пастаўках, захоўваючы пры гэтым стандарты якасці.
Патрабаванні да абслугоўвання і доступ для ліквідацыі непаладак
У стандартных каталогах прадукцыі для накіраванага рэгулюючага клапана 4WE 6 D прадстаўлены тэхнічныя характарыстыкі і памеры, але асабліва адсутнічаюць падрабязныя працэдуры тэхнічнага абслугоўвання або інструкцыі па ліквідацыі непаладак. Вытворцы звычайна разглядаюць гэтыя эксплуатацыйныя веды як тэхнічную экспертызу, якая патрабуе асобнай сэрвіснай дакументацыі.
Rexroth і HYDAC публікуюць падрабязныя інструкцыі па абслугоўванні, якія ахопліваюць працэдуры разборкі, спецыфікацыі абмежавання зносу, рэкамендаваныя запасныя часткі і дыягнастычныя блок-схемы. Гэтыя дапаможнікі не знаходзяцца ў вольным доступе, але іх трэба набыць або яны прадастаўляюцца кліентам, якія прайшлі афіцыйныя навучальныя курсы. Гэтая палітыка абараняе веды вытворцы, адначасова гарантуючы належную падрыхтоўку персаналу, які выконвае тэхнічнае абслугоўванне.
Для груп тэхнічнага абслугоўвання гэта азначае, што вы не можаце спадзявацца выключна на інфармацыю каталога для дыягностыкі праблем або планавання рамонту. Устанаўленне кантакту з групай тэхнічнай падтрымкі вытворцы да ўзнікнення праблем эканоміць час у надзвычайных сітуацыях. Многія дыстрыб'ютары прапануюць навучальныя праграмы, якія ахопліваюць розныя тыпы клапанаў і даюць практычны вопыт разборкі і працэдур тэставання.
Агульныя задачы па тэхнічным абслугоўванні ўключаюць замену шпулькі электрамагніта, абнаўленне ўшчыльнення і чыстку шпулькі. Мокрая канструкцыя арматуры дазваляе замяняць шпулькі без адкрыцця гідраўлічнай паражніны, павярнуўшы шпульку на 90 градусаў і падняўшы яе. Гэтая пяціхвілінная працэдура не патрабуе дрэнажу вадкасці або разгерметызацыі сістэмы. Новыя ўшчыльненні і вычышчаны золотник могуць аднавіць прадукцыйнасць клапанаў, якія дэманструюць павышаную ўнутраную ўцечку, пры ўмове, што зношаныя зазоры не перавышаюць патрабаванні.
Сістэматычная дыягностыка праблем з клапанамі дазваляе пазбегнуць марнавання намаганняў на выпадковую замену дэталяў. Калі клапан не можа зрухнуцца, спачатку праверце, каб электрычнасць даходзіла да шпулькі з належным напругай. Праверце супраціў шпулькі з дапамогай омметра, каб пераканацца, што абмотка не перагарэла. Калі электрычныя праверкі праходзяць, узнікаюць падазрэнні на праблемы з гідраўлікай. Забруджанае алей магло выклікаць прыліпанне шпулькі, што патрабуе разборкі і ачысткі. Нізкі ціск падачы можа выклікаць недастатковы ціск пілатара для зруху золотника супраць сіл нагрузкі.
Электрычныя выпрабаванні патрабуюць ведаць спецыфікацыі супраціву шпулькі, якія з'яўляюцца ў падрабязных тэхнічных лістах, але не ў асноўных каталогах. Тыповыя шпулькі пастаяннага току маюць ад 15 да 40 Ом у залежнасці ад намінальнага напружання. Шпулькі пераменнага току дэманструюць значна меншае супраціўленне, часта ад 5 да 15 Ом, паколькі для абмежавання току яны залежаць ад індуктыўнасці, а не ад чыстага супраціву. Разрыў ланцуга сведчыць аб згарэлай шпульцы, а вельмі нізкі супраціў сведчыць аб замыканні абмотак.
Кіраўніцтва па прымяненню ў рэальным свеце
Прамысловыя прэсы ўяўляюць сабой класічнае прымяненне накіравальнага клапана 4WE 6 D. Клапан кіруе выцягваннем цыліндра для прымянення сілы націскання і ўцягваннем для вызвалення. Клапан скіду ціску абмяжоўвае максімальную сілу, у той час як накіравальны клапан проста вызначае кірунак. Гэтага простага кіравання дастаткова для многіх аперацый прэсавання, дзе сіла і хуткасць застаюцца нязменнымі.
Машыны для ліцця пад ціскам выкарыстоўваюць некалькі накіравальных клапанаў, у тым ліку мадэлі 4WE 6 D, для кіравання заціскнымі цыліндрамі, штыфтамі эжектора і цягай стрыжня. Гэтыя функцыі патрабуюць надзейнага кантролю напрамку з мінімальнай уцечкай, каб пазбегнуць праблем з якасцю дэталяў. Здольнасць клапана працаваць пры 315 бар забяспечвае высокія сілы заціску, неабходныя для вялікіх прэс-формаў.
Мабільнае гідраўлічнае абсталяванне, такое як экскаватары і краны, выкарыстоўвае накіравальныя клапаны ва ўсёй сістэме. 4WE 6 D часта служыць у якасці пілотнага клапана, які падае пілотны ціск на значна больш буйныя галоўныя рэгулюючыя клапаны ў кансолі аператара. Гэтая архітэктура дазваляе аператару лёгка рэагаваць на элементы кіравання, у той час як галоўныя клапаны спраўляюцца з моцнымі патокамі, якія рухаюць цыліндры стралы, рукояті і каўша. Кампактны памер NG6 лёгка змяшчаецца ў калектары пілотнага клапана, выконваючы некалькі функцый.
Аўтаматызацыя зборачнай лініі часта выкарыстоўвае клапаны 4WE 6 D для перадачы дэталяў, заціску і прэсавання. Хуткі час водгуку падтрымлівае частату цыклаў у некалькі аперацый у хвіліну. Доўгі тэрмін службы аказваецца важным, паколькі збой клапана на аўтаматызаванай лініі спыняе вытворчасць, уплываючы на некалькі наступных станцый.
Кожнае з гэтых прыкладанняў патрабуе ўвагі да пэўных дэталяў, акрамя асноўных характарыстык. Каб абараніць інструменты, органы кіравання прэсам патрабуюць стараннага выбару памеру клапана скіду ціску. Фармовачныя машыны патрабуюць ліквідацыі высокіх цеплавых нагрузак у выніку бесперапыннай цыклічнай працы. Мабільнае абсталяванне сутыкаецца з ударамі, вібрацыяй і экстрэмальнымі тэмпературамі, якія ставяць пад сумнеў надзейнасць клапана. Аўтаматызаваныя сістэмы маюць патрэбу ў інтэграцыі з праграмуемымі кантролерамі і схемамі бяспекі. 4WE 6 D забяспечвае трывалую аснову, але дасягае поспеху толькі тады, калі поўная канструкцыя сістэмы адпавядае гэтым спецыфічным патрабаванням прыкладання.
Прыняцце рашэння аб выбары
Выбар рэгулюючага клапана Rexroth 4WE 6 D пачынаецца з праверкі яго адпаведнасці асноўным патрабаванням. Ціск у сістэме павінен заставацца на ўзроўні або ніжэй за 350 бар, патрэба ў патоку не павінна перавышаць 80 літраў у хвіліну для электрамагнітаў пастаяннага току або 60 літраў у хвіліну для версій пераменнага току, а ціск у зваротнай лініі павінен заставацца ніжэй за 160 бар, уключаючы скокі ціску.
Электрычныя характарыстыкі павінны адпавядаць даступным крыніцам харчавання. У той час як 24-вольт пастаяннага току стаў амаль універсальным у сучасных прамысловых сістэмах кіравання, для старога абсталявання могуць спатрэбіцца версіі пераменнага току на 110 або 230 вольт. Каб пазбегнуць праблем з надзейнасцю на аб'ектах з нізкай якасцю электраэнергіі, пераканайцеся, што дапушчальнае значэнне напружання застаецца ў межах плюс-мінус 10 працэнтаў.
Умовы навакольнага асяроддзя вызначаюць выбар матэрыялу пломбы. Стандартны нітрылавы каўчук працуе ад мінус 30 да плюс 80 градусаў Цэльсія з нафтавымі масламі. Пры высокіх тэмпературах вышэй за 80 градусаў патрэбныя фторэластамерныя ўшчыльненні. Вадкасці на воднай аснове патрабуюць спецыяльных герметызатараў, якія супрацьстаяць розным хімічным асяроддзям. Аналагічным чынам пераканайцеся, што гідраўлічная вадкасць адпавядае стандартам DIN 51524, або пракансультуйцеся з вытворцам адносна альтэрнатыўных вадкасцей.
Меркаванні пры мантажы ўключаюць як інтэрфейс клапана, так і арыентацыю саленоіда. Пераканайцеся, што мантажная паверхня забяспечвае плоскую ўшчыльняльную плоскасць з належным крутоўным момантам нітаў і ўшчыльняльнымі кольцамі. Сплануйце пракладку электраправодкі, каб скарыстацца перавагамі паваротнага саленоіда, размясціўшы раз'ём там, дзе правадка зручная і абаронена ад механічных пашкоджанняў.
Выбар паміж стандартнай версіяй з спружынным вяртаннем і фіксатарам залежыць ад працоўнага цыклу і даступнасці энергіі. Стопорные клапаны эканомяць энергію ў тых выпадках, калі становішча клапана змяняецца рэдка і павінна захоўвацца на працягу доўгага часу. Спружынныя зваротныя клапаны забяспечваюць больш выразныя рэжымы адмовы, паколькі страта магутнасці вяртае іх у вызначаны бяспечны стан.
Для прыкладанняў, якія патрабуюць рэгулявання хуткасці, плыўнага паскарэння або зваротнай сувязі па становішчы, абмежаванні 4WE 6 D становяцца відавочнымі. Гэта паказвае на тое, калі варта разглядаць прапарцыйныя клапаны, нягледзячы на больш высокі кошт і складанасць. Рашэнне часта залежыць ад таго, ці сапраўды прылажэнне мае патрэбу ў мадуляцыі, ці дасягае патрэбных вынікаў кіраванне ўключэннем і выключэннем з адпаведнай схемай.
Акрамя самога клапана, поспех залежыць ад правільнай канструкцыі сістэмы. Памер гідраўлічнага агрэгата забяспечвае адпаведны паток пры патрабаваным ціску з разумным вылучэннем цяпла. Усталюйце фільтрацыю, якая адпавядае патрабаванням ISO 4406 Class 20/18/15. Спраектуйце зваротныя лініі, каб мінімізаваць супрацьціск у Т-порту. Уключыце абарону ад скіду ціску і належную прамыўку сістэмы падчас першапачатковага запуску, каб выдаліць забруджванне зборкі.
Заключэнне і стратэгічныя рэкамендацыі
Рэгулюючы клапан Rexroth 4WE 6 D па ўважлівых прычынах застаецца галіновым стандартам. Яго здольнасць да высокага ціску, стандартызаваныя інтэрфейсы і правераная надзейнасць робяць яго правільным выбарам для гідраўлічных сістэм сярэдняга і высокага ціску, якія патрабуюць надзейнага кіравання кірункам. Глабальнае прызнанне стандартаў мантажу NG6 забяспечвае гібкасць ланцужка паставак праз мноства кваліфікаваных пастаўшчыкоў.
Аднак паспяховае прымяненне патрабуе павагі да абмежаванняў клапана і падтрымання неабходнага гідраўлічнага асяроддзя. Абмежаванне ціску ў Т-порт 160 бар - гэта не прапанова, а жорсткая мяжа, якая выклікае збоі пры перавышэнні. Інжынеры павінны ўважліва аналізаваць дынаміку зваротнай лініі, асабліва ў сістэмах з некалькімі клапанамі, якія маюць агульныя зваротныя калектары.
Чысціня гідраўлічнай вадкасці гэтак жа не падлягае абмеркаванню. Адпаведнасць ISO 4406 класа 20/18/15 патрабуе інвестыцый у правільную фільтрацыю і пастаяннае абслугоўванне. Гэта самы вялікі кошт за ўвесь час выкарыстання клапана і заслугоўвае адпаведнага бюджэтнага прыярытэту. Эканомія грошай на фільтрацыі стварае значна большыя выдаткі праз заўчасную замену клапана і нечаканыя прастоі.
Выкарыстанне пераваг стандартызацыі азначае падтрыманне зацверджаных спісаў перакрыжаваных спасылак з праверанымі спецыфікацыямі. Механічная ўзаемазаменнасць клапанаў NG6 розных брэндаў забяспечвае ўстойлівасць ланцужкоў паставак толькі тады, калі замены тэхнічна правераныя, а не меркаваныя. Пры параўнанні альтэрнатыў звярніце асаблівую ўвагу на паказчыкі ціску ў Т-порту.
Для новых канструкцый машын падумайце, ці сапраўды кіраванне ўключэннем і выключэннем адпавядае бягучым і будучым патрэбам. 4WE 6 D добра служыць у прыкладаннях, дзе дастаткова пераключэння кірунку і пастаяннага патоку. Калі зменная хуткасць, плаўны рух або інтэграваная дыягностыка становяцца патрабаваннямі, тэхналогія прапарцыйнага клапана забяспечвае магчымасці, вартыя дадатковых інвестыцый.
Клапан прадстаўляе спелую тэхналогію з дакладным разуменнем магчымасцей і абмежаванняў. Поспех прыходзіць ад захавання гэтых межаў, належнага падтрымання гідраўлічнага асяроддзя і адпаведнасці магчымасцей клапана патрабаванням прымянення. Пры правільным выкарыстанні накіравальны рэгулюючы клапан 4WE 6 D забяспечвае гады надзейнай працы ў патрабавальных прамысловых прымяненнях.
