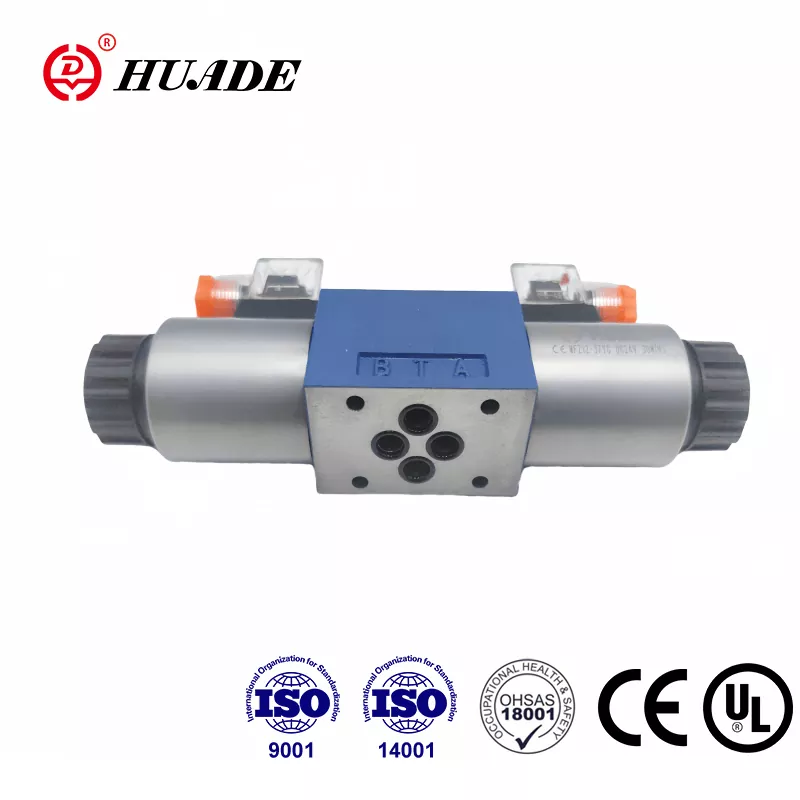

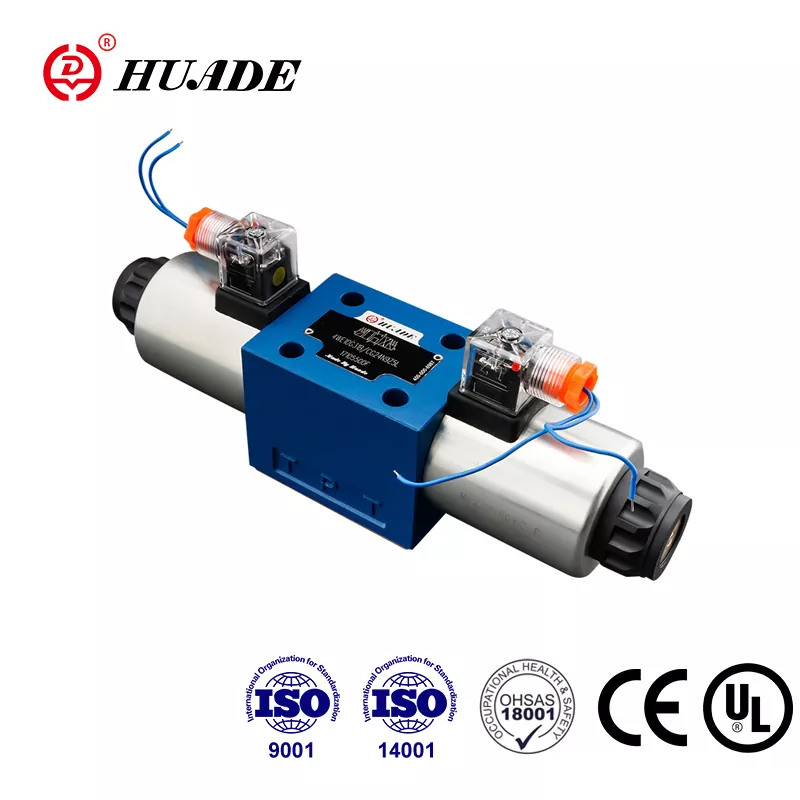

Супрацоўнічаючы з Rexroth двойчы з 1979 года, Huade Hydraulic стала вядучым вытворцам гідраўлічнай прамысловасці Кітая. Накіраваны золотниковый распределитель Huade® тыпу 4WE 10 D з'яўляецца заменай прадукцыі Rexroth. Серыя электрамагнітных накіраваных клапанаў прайшла сертыфікацыю CE і UL. Гэтыя клапаны канкурыруюць з добра вядомымі прадуктамі з добрым якасцю і больш нізкай цаной. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Huade® - выдатны брэнд у кітайскай гідраўлічнай прамысловасці. Гідраўлічныя накіравальныя клапаны Huade® удзельнічаюць у многіх нацыянальных праектах па пераўтварэнні тэхнічнага і абароннага абсталявання для садзейнічання мадэрнізацыі абароннага абсталявання.
|
Працоўны ціск макс. |
Порты A.B.P (МПа) |
да 31,5 |
|
Порты T (МПа) |
16 |
|
|
Максімальны расход (л/мін) |
120 |
|
|
Перасек (палажэнне пераключэння 0): |
З сімвалам Q прыкладна 6 % ад намінальнай плошчы |
|
|
Напорная вадкасць |
Мінеральныя масла (для ўшчыльнення NBR) або фасфатныя эфіры (для ўшчыльнення FPM) |
|
|
Дыяпазон тэмператур вадкасці пад ціскам （℃） |
-30～+80 |
|
|
Дыяпазон глейкасці (мм2/с) |
2,8~500 |
|
|
Вага (кг) |
Клапан з 1 саленоідам |
5,1 (пастаянны ток), 4,3 (пераменны ток) |
|
Клапан з 2 саленоідамі |
6,7 (пастаянны ток), 5,1 (пераменны ток) |
|
Асаблівасці:
▶ Накіраваны золотниковый распределитель з прамым электрамагнітным кіраваннем у якасці стандартнай версіі
▶ Саленоіды пастаяннага або пераменнага току з вільготным штыфтам са здымнымі шпулькамі
▶ Ідэальны контур
▶ Шпулькі можна замяніць без адкрыцця герметычнай камеры
▶ Выбар цэнтральнага або індывідуальнага электрычнага злучэння
▶ Дадатковы ручной пераход
▶ Доўгае жыццё
▶ Шаблон пераносу ў Din 24 340 форма A, ISO 4401 і CETOP - RP 121H
Распределители 4WE 10 у асноўным складаюцца з корпуса (1), аднаго або двух электрамагнітаў (2), золотника кіравання (3) і адной або дзвюх зваротных спружын (4). У стане спакою золотник кіравання (3) утрымліваецца ў цэнтральным або зыходным становішчы з дапамогай зваротных спружын (4) (за выключэннем імпульсных золотников). Золотнік кіравання (3) кіруецца саленоідамі з мокрым штыфтам (2). Сіла саленоіда (2) дзейнічае на золотник (3) і перамяшчае яго са становішча астатняга ў патрэбнае канчатковае становішча. Гэта дазваляе свабодны паток ад P да A і B да T або P да B і A да T.
Пры адключэнні электрамагніта (2) золотник (3) зваротнай спружынай (4) вяртаецца ў зыходнае становішча.
Дадатковая ручная перадача (5) дазваляе перамяшчаць золотник кіравання (3) без уключэння электрамагнітаў.
Структурная схема серыі WE 10 30B
1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.
3. Прадукты без падкладкі пры выхадзе з завода.
4. Крапежныя шрубы клапана павінны быць выбраны і выкарыстаны ў адпаведнасці з кнігай узораў.
5. Шурпатасць паверхні, звязанай з клапанам, павінна быць роўная 0,8.
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
