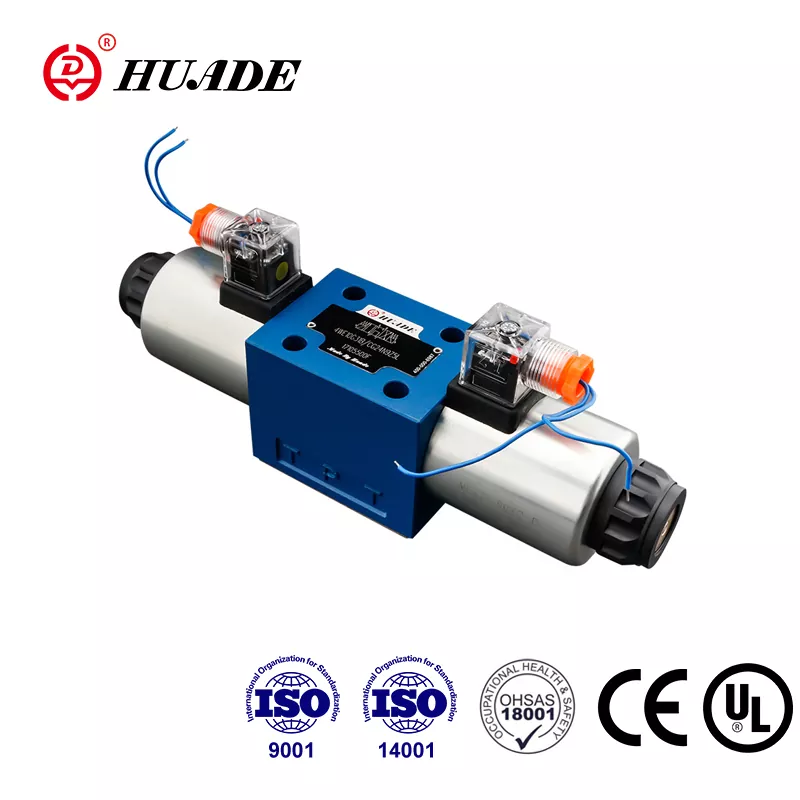

Калі вы працуеце з гідраўлічнымі сістэмамі, вам патрэбны кампаненты, якія проста працуюць — дзень за днём, змена за зменай. TheНакіраваны клапан 4WE10зарабіў сваю рэпутацыю на заводах па ўсім свеце менавіта па гэтай прычыне. Гэты накіраваны рэгулюючы клапан - не самая мудрагелістая тэхналогія, але 4WE10 выконвае асноўную працу па кіраванні патокам гідраўлічнай вадкасці з надзвычайнай паслядоўнасцю.
TheКлапан 4WE10дзейнічае па простым прынцыпе. Электрамагнітная шпулька штурхае золотник ўнутр корпуса клапана, які адкрывае і закрывае шляхі для гідраўлічнага масла. Калі вы ўключаеце катушку, шпулька рухаецца. Пры адключэнні харчавання спружына вяртае яго ў зыходнае становішча. Канструкцыя 4WE10 мае прамое дзеянне, што азначае, што паміж электрычным сігналам і механічным рухам няма пілотнай ступені або складанага механізму.
Разуменне стандарту NG10 4WE10
TheНакіраваны клапан 4WE10адпавядае так званаму стандарту мантажу NG10, таксама вядомаму як CETOP 5 або ISO 4401-05. Гэтая стандартызацыя мае большае значэнне, чым можна падумаць, для накіраваных рэгулюючых клапанаў. Гэта азначае, што вы можаце замяніць 4WE10 ад аднаго вытворцы на эквівалентны накіраваны рэгулюючы клапан ад іншага без змены канструкцыі мантажнай пласціны або пераўсталявання сістэмы. Для каманд тэхнічнага абслугоўвання і дызайнераў абсталявання гэтая ўзаемазаменнасць 4WE10 зніжае галаўны боль і выдаткі.
TheКлапан 4WE10падключаецца праз чатыры асноўных порта: P для ўваходу ціску, A і B для двух працоўных портаў, якія падключаюцца да прывадаў, і T для зваротнай лініі назад у бак. Гэтая чатырохбаковая канфігурацыя дае 4WE10 кантроль над двухнакіраваным рухам, таму вы знойдзеце гэтыя накіраваныя клапаны кіравання цыліндрамі, якія павінны выцягвацца і ўцягвацца.
Тэхнічныя магчымасці распределителя 4WE10
The4WE10вытрымлівае ціск да 315-350 бар у залежнасці ад канкрэтнай мадэлі, што ў перакладзе складае каля 4569 PSI. Гэтага дастаткова для большасці прамысловых машын, не заходзячы на тэрыторыю надзвычай цяжкіх нагрузак. Намінальная хуткасць патоку 4WE10 складае 120 літраў у хвіліну, хоць пры неабходнасці гэты рэгулюючы клапан можа давесці да 160 літраў у хвіліну. Для даведкі, 120 літраў у хвіліну роўныя прыкладна 31,7 галонаў у хвіліну.
Гэтыя лічбы вызначаюць, дзеКлапан 4WE10змяшчаецца ў вашай сістэме. Калі вы стабільна забяспечваеце большыя патокі праз накіравальны рэгулюючы клапан, вы пачнеце бачыць перапады ціску, якія выпрацоўваюць цяпло і марнуюць энергію. Узаемасувязь паміж патокам і перападам ціску ў 4WE10 не з'яўляецца лінейнай — яна падпарадкоўваецца квадратнаму закону, што азначае, што падваенне хуткасці патоку павялічвае страту ціску ў чатыры разы. Пры намінальных 120 літрах у хвіліну ваш рэгулюючы клапан 4WE10 пакажа падзенне ціску каля 12 бар, што ўяўляе энергію, якая ператвараецца ў цяпло, а не ў карысную працу.
Тыпы шпуляў 4WE10 і іх прымяненне
TheКлапан 4WE10пастаўляецца ў розных канфігурацыях шпулькі, якія пазначаюцца такімі літарамі, як D, E, G і H. Кожная літара вызначае, што адбываецца з шляхамі вадкасці, калі клапан кіравання знаходзіцца ў цэнтральным становішчы, і выбар правільнай канфігурацыі 4WE10 мае значэнне для таго, як паводзіць сябе ваша машына.
The4WE10 Н-шпуляблакуе ўсе парты ў цэнтры. Гэта стварае гідраўлічны замак, які ўтрымлівае ваш цыліндр дакладна там, дзе ён знаходзіцца, нават пад нагрузкай. Гэтую канфігурацыю 4WE10 можна выкарыстоўваць, калі важная дакладнасць пазіцыянавання, напрыклад, калі трымаць заціск закрытым падчас зваркі. Недахопам з'яўляецца тое, што любое цеплавое пашырэнне захопленай нафты можа прывесці да скачка ціску ў вашым накіравальным рэгулюючым клапане, таму вам трэба ўлічыць гэта ў сваёй канструкцыі.
The4WE10 G-шпулязлучае напорны порт непасрэдна з бакам у цэнтральным становішчы. Гэтая канфігурацыя накіраванага рэгулюючага клапана разгружае ваш помпа, зніжаючы ціск у сістэме амаль да нуля, пакуль 4WE10 не працуе. Гэта часта сустракаецца ў прылажэннях прэса, калі машына чакае паміж цыкламі. Ваш помпа працуе, але ён не змагаецца з высокім ціскам праз клапан 4WE10, які эканоміць энергію і памяншае цяпло.
The4WE10 Электронная шпулькаблакуе порт ціску, але злучае працоўныя порты з бакам. Гэта дазваляе скідаць ціск з прывадаў, адначасова прадухіляючы новы паток ад помпы праз накіравальны рэгулюючы клапан. Гэта карысна, калі вам трэба скінуць рэшткавы ціск перад пачаткам наступнага цыклу вашай сістэмы 4WE10.
Для розных прыкладанняў патрэбныя розныя паводзіны, а стандартызаваныя літарныя коды палягчаюць дакладнае вызначэнне патрэбнага накіраванага клапана 4WE10 без доўгіх тэхнічных апісанняў.
Устаноўка накіраванага клапана 4WE10
Мантаж4WE10гэта проста, але вам трэба звярнуць увагу на некалькі дэталяў. Накіраваны рэгулюючы клапан можа быць усталяваны ў любой арыентацыі, аднак вам варта падумаць, дзе заканчваюцца электрычныя злучэнні на вашым 4WE10 для палягчэння абслугоўвання. Шпулькі здымныя і могуць паварочвацца на 360 градусаў вакол сваёй восі, што дапамагае, калі вы маеце справу з цеснай прасторай пры ўсталёўцы 4WE10.
Адна часта забытая дэталь зКлапан 4WE10гэта ціск у зваротнай лініі. У той час як асноўныя порты вытрымліваюць 350 бар, порт рэзервуара на вашым накіравальным клапане павінен заставацца ніжэй за 160 бар. Калі вы выкарыстоўваеце некалькі блокаў 4WE10, якія маюць агульную зваротную лінію, скокі ціску ад аднаго накіраванага рэгулюючага клапана могуць паўплываць на іншыя. Супрацьціск можа нават выклікаць непажаданы рух золотника ў вашым 4WE10. Выкарыстанне асобных зваротных клапанаў на кожнай зваротнай лініі 4WE10 або забеспячэнне адпаведнага памеру лініі прадухіляе гэтую праблему.
TheНакіраваны клапан 4WE10уключае магчымасці для ручнога адмены, што дазваляе кіраваць ім уручную падчас уводу ў эксплуатацыю або ліквідацыі непаладак. Гэтая функцыя на 4WE10 мае абмежаванне ціску ў 50 бар на порт бака. Ён прызначаны не для забеспячэння бяспекі або для рэгулярнай працы вашага накіравальнага рэгулюючага клапана, а толькі для дапамогі ў тэхнічным абслугоўванні.
4WE10 Электрычныя характарыстыкі
БольшасцьНакіраваныя клапаны 4WE10працуюць ад 24 В пастаяннага току, хоць вы знойдзеце версіі 4WE10 для 12 В, 48 В, 110 В пераменнага току і 220 В пераменнага току ў залежнасці ад стандартаў вашага прадпрыемства. Шпулька 4WE10 падключаецца праз электрычны раз'ём DIN EN 175301-803, які стаў чымсьці накшталт прамысловага стандарту для прамысловых накіравальных клапанаў. Многія версіі 4WE10 уключаюць святлодыёдны індыкатар, які загараецца, калі шпулька знаходзіцца пад напругай, даючы вам хуткае візуальнае пацверджанне без неабходнасці выкарыстання мультиметра.
The4WE10У канструкцыі змеявіка выкарыстоўваецца канструкцыя з мокрым штыфтам, што азначае, што ён знаходзіцца ў непасрэдным кантакце з гідраўлічным маслам, якое цячэ праз клапан кіравання. Гэты алейны кантакт у 4WE10 робіць некалькі карысных рэчаў. Ён астуджае змеявік, прадухіляючы цеплавую перагрузку ў вашым рэгулюючым клапане. Ён аслабляе механічную вібрацыю і шум, забяспечваючы бясшумную працу 4WE10. І гэта забяспечвае змазку, якая падаўжае тэрмін службы шпулькі вашага накіравальнага клапана. Недахопам з'яўляецца тое, што пры няспраўнасці шпулькі на вашым 4WE10 вам трэба асушыць або ізаляваць гэтую частку сістэмы перад заменай, хоць здымная канструкцыя робіць гэты працэс адносна хуткім для накіравальнага рэгулюючага клапана.
Патрабаванні да вадкасці для клапана 4WE10
TheНакіраваны клапан 4WE10чакаецца гідраўлічнае масла на мінеральнай аснове з глейкасцю каля 37 мм²/с пры 55°C. 4WE10 вытрымлівае шырокі дыяпазон ад 2,8 да 380 мм²/с, але праца ў экстрэмальных межах уплывае на прадукцыйнасць вашага накіравальнага клапана. Вельмі тонкае алей павялічвае ўнутраную ўцечку ў 4WE10, у той час як густое алей запавольвае час водгуку і павялічвае падзенне ціску праз накіравальны рэгулюючы клапан.
Кантроль забруджванняў важны дляКлапан 4WE10жыцця. Рэкамендацыя для накіраваных рэгулюючых клапанаў: чысціня ISO 4406 20/18/15 або лепш, з фільтраваннем 10-16 мікрон. Гэта можа здацца занадта дакладным, але зазоры паміж золотником і адтулінай у вашым 4WE10 вымяраюцца ў дыяпазоне 5-25 мікрон у залежнасці ад канструкцыі клапана кіравання. Часціцы гэтага дыяпазону памераў дзейнічаюць як наждачная папера, зношваючы дакладныя паверхні ў вашым 4WE10, якія зачыняюць кожны порт ад іншых.
Цвёрдыя часціцы ствараюць драпіны, якія з часам павялічваюць уцечку ў вашымНакіраваны клапан 4WE10. Мяккія забруджванні і вада могуць спрыяць карозіі або ўтвараць адклады глею. У любым выпадку прадукцыйнасць вашага клапана 4WE10 пагаршаецца. У вельмі брудных сістэмах вы можаце заўважыць заліпанне там, дзе золотник 4WE10 адмаўляецца плаўна рухацца або павольна вяртаецца ў цэнтральнае становішча ў накіравальным клапане.
4WE10 Перапад ціску і эфектыўнасць сістэмы
Разуменне падзення ціску дапаможа вам распрацаваць больш эфектыўныя сістэмы зКлапан 4WE10. Пры 60 літрах у хвіліну ваш накіравальны клапан падае прыкладна на 3 бары. Пры 100 літрах у хвіліну гэта скача да 8 бар праз 4WE10. Пры максімальных 120 літрах у хвіліну вы губляеце 12 бар на клапане кіравання.
Кожны бар перападу ціску пры зададзенай хуткасці патоку ўяўляе магутнасць, ператвораную ў цяпло ў вашым4WE10. Формула простая: страта магутнасці роўная расходу, памножанаму на падзенне ціску. Пры 100 літрах у хвіліну з падзеннем ціску 8 бар праз накіравальны рэгулюючы клапан гэта прыкладна 1,3 кілавата цяпла. Ваша сістэма павінна рассейваць цяпло, якое выпрацоўваецца 4WE10, альбо праз кулер, альбо прымаючы больш высокую тэмпературу алею.
Для сістэм, дзе эфектыўнасць мае значэнне, падтрымлівайце хуткасць патоку ніжэй за 80 літраў у хвілінуНакіраваны клапан 4WE10забяспечвае лепшы баланс паміж памерам клапана і выпрацоўкай цяпла. Калі вам патрэбны большы паток, чым можа эфектыўна апрацоўваць 4WE10, разгледзьце магчымасць павелічэння наступнага памеру або выкарыстання некалькіх накіраваных рэгулюючых клапанаў паралельна.
4WE10 Час пераключэння і адказ
TheКлапан 4WE10звычайна перамыкаецца за 70-120 мілісекунд, што дастаткова хутка для большасці прамысловых прыкладанняў, але не імгненна. Унутраныя функцыі дэмпфавання ў клапане кіравання згладжваюць пераход, прадухіляючы гідраўлічны ўдар, які можа пашкодзіць кампаненты або стварыць шум. Вы знойдзеце невялікія адтуліны і камеры, убудаваныя ў катушку 4WE10, якія вымяраюць паток масла падчас пераключэння.
НекаторыяНакіраваны клапан 4WE10мадэлі ўключаюць знешнія рэгулявальныя шрубы, якія дазваляюць наладжваць хуткасць пераключэння. Гэта становіцца карысным, калі некалькі блокаў 4WE10 маюць агульныя лініі, што дазваляе змяніць час іх пераключэння ў шахматным парадку, каб пазбегнуць пераходных працэсаў ціску ў сістэме накіраванага клапана.
Распаўсюджанае прымяненне накіравальнага клапана 4WE10
Вы знойдзецеКлапаны 4WE10ва ўсіх прамысловых умовах. Прыкладанні для станкабудавання выкарыстоўваюць накіравальны рэгулюючы клапан 4WE10 для працоўнага заціску, калі цыліндр павінен выцягнуцца з сілай і ўтрымліваць становішча падчас рэзкі. Машыны для ліцця пад ціскам выкарыстоўваюць 4WE10 для кіравання штыфтамі клапанаў, якія рэгулююць паток пластыка. Аўтаматызаваныя зборачныя лініі выкарыстоўваюць гэтыя накіраваныя рэгулюючыя клапаны ў робатах-падборшчыках для дыскрэтнага пазіцыянавання.
The4WE10выдатна спраўляецца з дыскрэтным кіраваннем — пераход у пазіцыю А, прыпынак, пераход у пазіцыю В, прыпынак. Гэты накіраваны рэгулюючы клапан дрэнна спраўляецца з прапарцыйным кіраваннем, таму што ён альбо адкрыты, альбо зачынены, і паміж імі няма нічога. Калі вам патрэбна рэгуляванне зменнай хуткасці або дакладнае рэгуляванне патоку, акрамя таго, што прапануе 4WE10, замест гэтага вы перайдзіце да прапарцыйнага накіраванага клапана серыі 4WRPE.
Абслугоўванне вашага клапана 4WE10
The4WE10канструкцыя здымнай шпулькі спрашчае абслугоўванне гэтага накіраванага рэгулюючага клапана. Калі на вашым 4WE10 выходзіць з ладу шпулька, вы можаце замяніць яе, не адкрываючы гідраўлічную сістэму. Адлучыце электрычную вілку, адкруціце фіксуючую гайку, выцягніце старую катушку і ўсталюйце новую на ваш накіравальны клапан. Шпулька 4WE10 можа круціцца падчас мантажу, так што вы можаце размясціць электрычны раз'ём там, дзе гэта найбольш зручна.
Унутраны знос золотника ўНакіраваны клапан 4WE10у канчатковым выніку выклікае павелічэнне ўцечкі і млявую рэакцыю. Вы можаце заўважыць, што цыліндр павольна рухаецца, калі ён павінен утрымліваць пазіцыю, або час пераключэння павялічваецца на вашым 4WE10. У гэты момант вы плануеце альбо перабудаваць накіравальны рэгулюючы клапан з новымі ўшчыльненнямі і, магчыма, новай шпулькай, альбо цалкам замяніць 4WE10. Эканамічны разлік залежыць ад вашых працоўных выдаткаў у параўнанні з цаной клапана.
Прыліпанне, звязанае з заражэннем4WE10адлюстроўваецца як перыядычная праца або поўная адмова ад пераключэння перадач. Часам вы можаце аднавіць працу вашага накіравальнага клапана, прамыўшы сістэму і замяніўшы фільтры, але калі на золотнике або адтуліне 4WE10 з'явіліся задзірыны, вам патрэбныя запасныя часткі для накіравальнага клапана.
Пошук вашага накіравальнага клапана 4WE10
Bosch Rexroth стаў пачаткоўцам4WE10распрацоўвае і прапануе самы шырокі выбар накіраваных клапанаў з 53 рознымі канфігурацыямі залатніка. Іх клапаны 4WE10 служаць эталонам для накіраваных рэгулюючых клапанаў. Hydac, Parker, Eaton Vickers і Argo Hytos вырабляюць сумяшчальныя версіі 4WE10, якія ўсталёўваюцца на адным інтэрфейсе. Кітайскія вытворцы, такія як CML і Huade, вырабляюць канкурэнтаздольныя альтэрнатывы 4WE10, якія падтрымліваюць стандарт мантажу для накіраваных рэгулюючых клапанаў.
Цэны наНакіраваны клапан 4WE10вагаецца прыкладна ад 18 да 38 долараў за адзінку ў залежнасці ад колькасці, спецыфікацый і пастаўшчыка. Мінімальны аб'ём заказу для адзінак 4WE10 вар'іруецца ад адзінкавых штук да 50 і больш, прычым большыя заказы прыносяць больш нізкія кошты за адзінку. Час выканання звычайна складае 10-15 дзён для стандартных канфігурацый 4WE10.
Стандартызацыя азначае, што вы можаце крыніцаНакіраваныя клапаны 4WE10ад некалькіх пастаўшчыкоў і падтрымліваць узаемазаменнасць. Для крытычна важных прыкладанняў вы можаце назапасіць клапаны 4WE10 ад двух розных вытворцаў, каб гарантаваць, што вы ніколі не будзеце залежаць ад адной ланцужкі паставак вашых накіраваных рэгулюючых клапанаў.
Абмежаванні 4WE10 і калі разглядаць альтэрнатывы
TheНакіраваны клапан 4WE10добра спраўляецца са сваёй распрацаванай роляй, але мае выразныя абмежаванні. Бінарны характар кіравання 4WE10 азначае, што гэты накіраваны рэгулюючы клапан не падыходзіць для прыкладанняў, якія патрабуюць рэгулявання хуткасці або плыўнага пуску. Перапады ціску пры вялікім патоку робяць 4WE10 неэфектыўным для бесперапыннай працы з вялікім патокам. Унутраная ўцечка, уласцівая канструкцыі золотника 4WE10, азначае, што гэты накіраваны рэгулюючы клапан не будзе ўтрымліваць ціск бясконца ў канфігурацыях з закрытым цэнтрам.
Калі вам патрэбен прапарцыйны кантроль за межамі таго, што4WE10прапановы, паглядзіце на клапаны з убудаванай электронікай і прапарцыйнымі саленоідамі. Калі вам патрэбна вельмі нізкая ўцечка, разгледзьце тарельчатыя клапаны замест 4WE10. Калі вы працуеце з патокамі, якія значна перавышаюць 120 літраў у хвіліну, наступны памер (NG16 або NG25) мае больш сэнсу, чым клапан кіравання 4WE10.
The4WE10тэхналогія сталая, што азначае, што вы не ўбачыце рэзкіх паляпшэнняў у базавай прадукцыйнасці 4WE10. Інавацыі ў галіне гідраўлікі перайшлі ў бок прапарцыйных і разумных накіраваных клапанаў з убудаванай дыягностыкай. 4WE10 застаецца актуальным для прыкладанняў, дзе яго магчымасці адпавядаюць патрабаванням і дзе правераная, стандартызаваная тэхналогія накіраванага рэгулюючага клапана пераважвае перавагі новых падыходаў.
Выбар правільнай канфігурацыі 4WE10
Выбар аНакіраваны клапан 4WE10патрабуе адпаведнасці параметраў вашай сістэмы магчымасцям клапана. Разлічыце неабходную хуткасць патоку і пераканайцеся, што яна застаецца ніжэй за 80-100 літраў у хвіліну для эфектыўнасці з 4WE10. Пераканайцеся, што ваш ціск застаецца ў межах 315-350 бар з дастатковым запасам бяспекі для вашага накіравальнага рэгулюючага клапана. Выберыце тып шпулькі 4WE10, які забяспечвае паводзіны цэнтравання, неабходныя вашаму прылажэнню.
Улічвайце наяўнасць электразабеспячэння на месцы ўстаноўкі і ўкажыце адпаведнае4WE10напружанне шпулькі для вашага накіравальнага клапана. Прадумайце доступ для тэхнічнага абслугоўвання - ці можа хто-небудзь дабрацца да электрычнага раздыма і шпулькі на вашым 4WE10, калі спатрэбіцца абслугоўванне? Сплануйце зваротную трубаправод, каб пазбегнуць праблем з супрацьціскам у накіравальным рэгулюючым клапане.
The4WE10надзейнасць абумоўлена простай механічнай канструкцыяй і адпрацаванымі вытворчымі працэсамі, якія ляжаць у аснове гэтага рэгулюючага клапана. Пры правільным ужыванні ў межах эксплуатацыйнай зоны і абслугоўванні ў адпаведнасці з базавымі метадамі гідраўлічнай сістэмы 4WE10 забяспечвае гады стабільнай службы. Гэтая надзейнасць у спалучэнні з глабальнай даступнасцю і канкурэнтаздольнай цаной тлумачыць, чаму накіраваны рэгулюючы клапан 4WE10 застаецца стандартным выбарам для прамысловага гідраўлічнага кіравання, нягледзячы на тое, што гэта адна са старых тэхналогій клапанаў, якія ўсё яшчэ вырабляюцца.
Для сістэм, якія сапраўды патрабуюць толькі дыскрэтнага кіравання становішчам пры ўмераных хуткасцях патоку,Накіраваны клапан 4WE10уяўляе сабой практычнае, добра зразумелае рашэнне. Гэта не дасць вам вытанчанасці новых тэхналогій, але 4WE10 будзе з'яўляцца на працы кожны дзень і выконваць сваю працу без драматызму.
