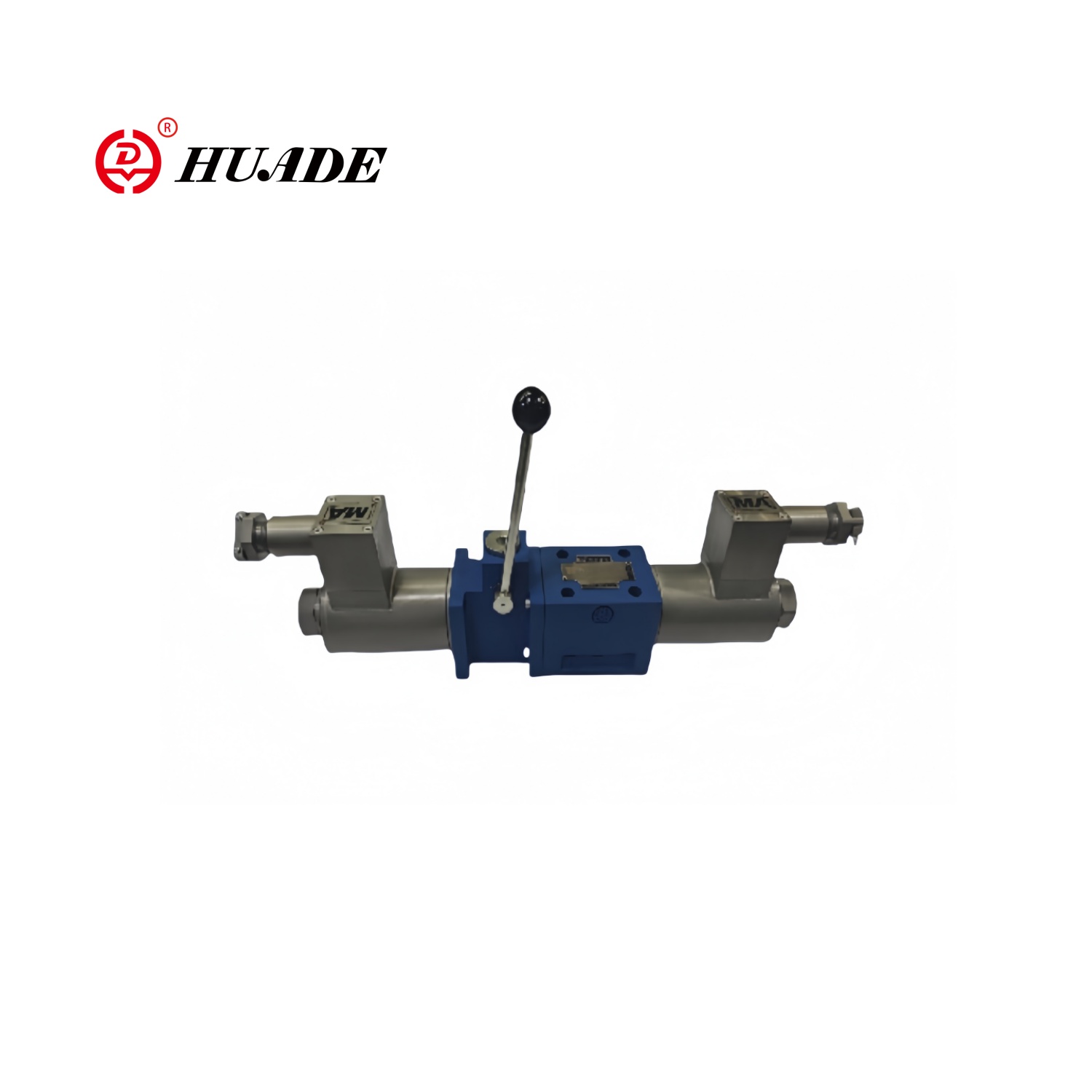

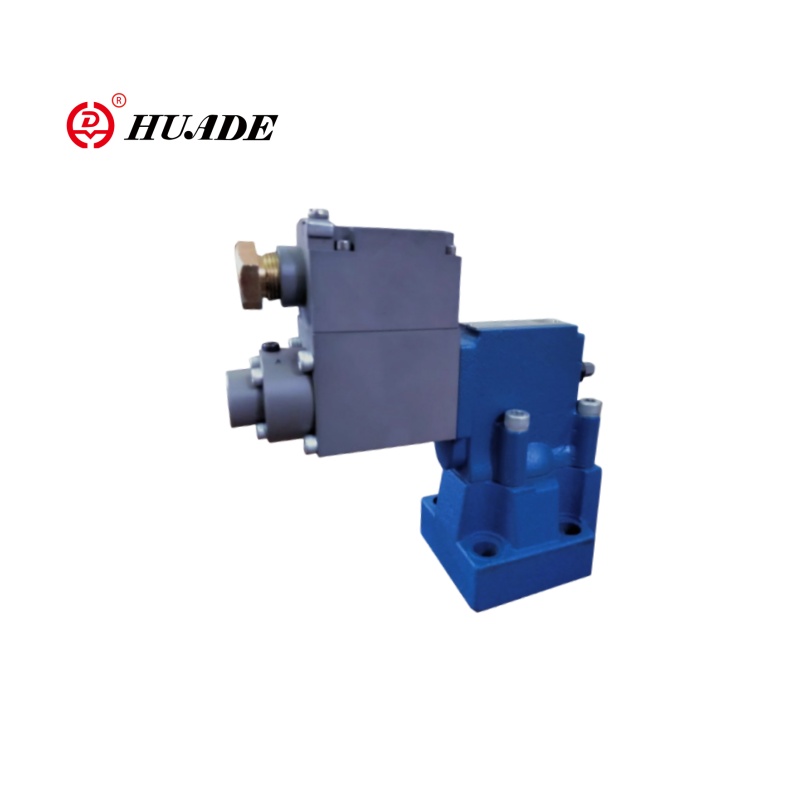

Выбух-непрамакальны электрамагнітны клапан з ручкай 4WEM1010

Выбухавы электрамагнітны клапан з аварыйнай ручкай 4WEM10-гэта прамысловы клапан, спецыяльна распрацаваны для гаручых і выбуховых умоў. Распаўсюджанае напружанне электрамагнітнага клапана 4WEM10 складае 24VDC або 220VAC, а шпулька-шпулька, якая падлягае выбуху, павінна адпавядаць харчаванню на месцы. Калі аўтаматычны кантроль не працуе, аварыйная ручка можа хутка адрэзаць або адкрыць клапан, каб прадухіліць уцечку або выбух.

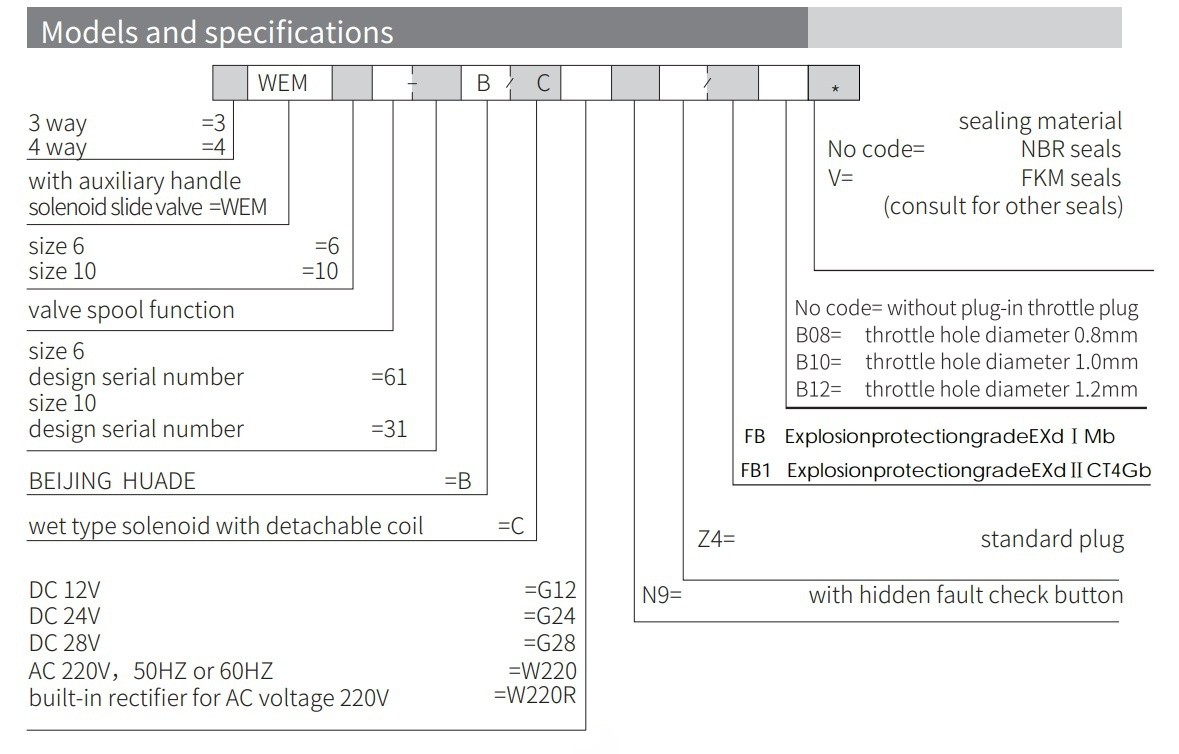

Параметр прадукту электрамагнітнага клапана з выбухам з ручкай 4WEM1010

Асаблівасць прадукту і прымяненне электрамагнітнага клапана з выбухам з ручкай 4WEM10

Асаблівасці:

▶ Памер 6 да 10

▶ Максімальны працоўны ціск 350 бар

▶ Максімальная хуткасць працоўнага патоку 120 л/мін

▶ Адтуліну, закрыццё і кірунак патоку, які кантралюецца электрамагнітам і ўручную

.

▶ Саленоід можа круціцца на 90 °

▶ Мантаж падпласці

Прыкладанне:

Салекноідны накіраваны клапан з аварыйнай ручкай 4WEM10 шырока выкарыстоўваецца ў трубаправодных сістэмах нафтаперапрацоўчых заводах і хімічных заводах, станцыі размеркавання газу, імпарту і экспарту трубаправодаў для захоўвання СПГ, сістэм здабычы газавых газаў і падземных вентыляцыйных трубаправодаў.

Раздзел і сімвал электрамагнітнага клапана з ручкай 4WEM10

Накіраваны клапан тыпу WEMM - гэта накіраваны клапан шпулькі, які кіруецца электрамагнітнай і эксплуатацыйнай ручкай. Ён кантралюе адтуліну, закрыццё і кірунак патоку вадкасці.

Выбух-сілавольны электрамагнітны клапан з ручкай 4WEM10 у асноўным складаецца з корпуса клапана (1), аднаго або двух электрамагнітаў (2), шпулькі клапана (3), скіду спружыны (4) і ручнога кіравання.

Праца электрамагніта:

Калі няма магутнасці, шпулька клапана (3) знаходзіцца ў нейтральным або зыходным становішчы пад дзеяннем вяртання спружыны. Калі сіла электрамагнітнага (2) дзейнічае на шпуле клапана (3), яна выштурхоўваецца ад становішча астатняга ў становішча тэрмінала. Такім чынам, ціскавае алей праводзіцца ад р да А і В да Т, альбо ад Р да В і з А да Т. Пасля таго, як электрамагніт (2) выключаецца, вяртаецца спружына (4) вяртае шпульку клапана (3) у сваё зыходнае становішча.

Аперацыя дапаможнай ручкі:

Калі электрамагніт не пад напругай, шпулька клапана (3) можа перамяшчацца, кіруючы дапаможнай ручкай. Павярніце дапаможную ручку (5) направа, так што аперацыйная сіла праходзіць праз верціцца вал (6). Ядро шаравага клапана (7) і накіроўвалы гільза (8) дзейнічаюць на шпуле клапана (3), у выніку чаго ён рухаўся налева. Калі дапаможная ручка (5). Вяртаючыся ў нулявое становішча, шпулька клапана (3) вяртаецца ў зыходнае становішча пад дзеяннем вяртання спружыны (9).

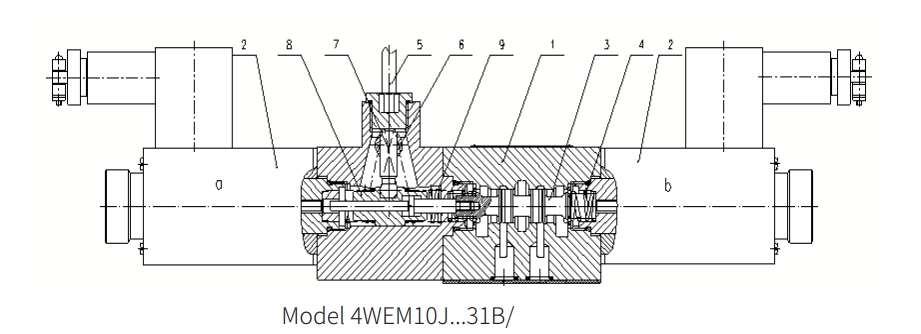

Структура Выбух-непрамакальны электрамагнітны клапан з ручкай 4WEM1010

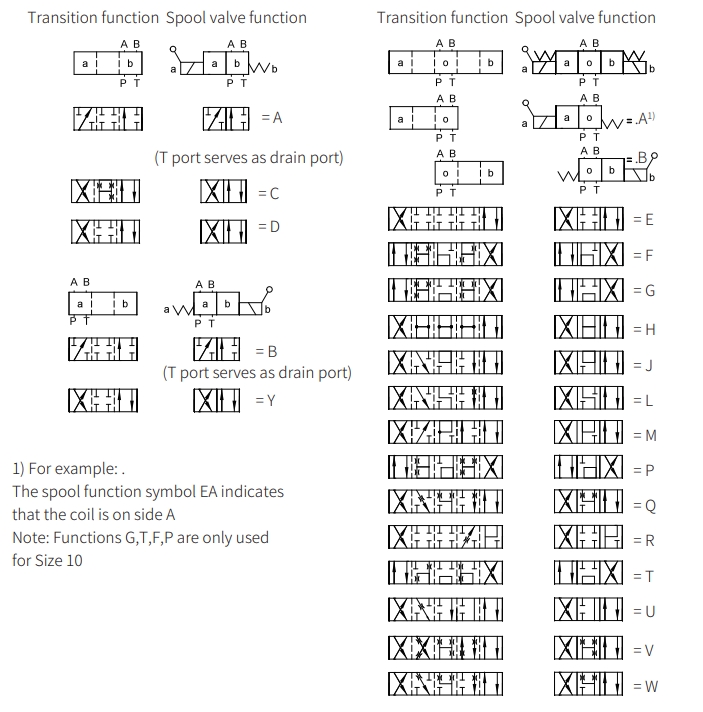

Сімвалы Выбух-непрамакальны электрамагнітны клапан з ручкай 4WEM1010
