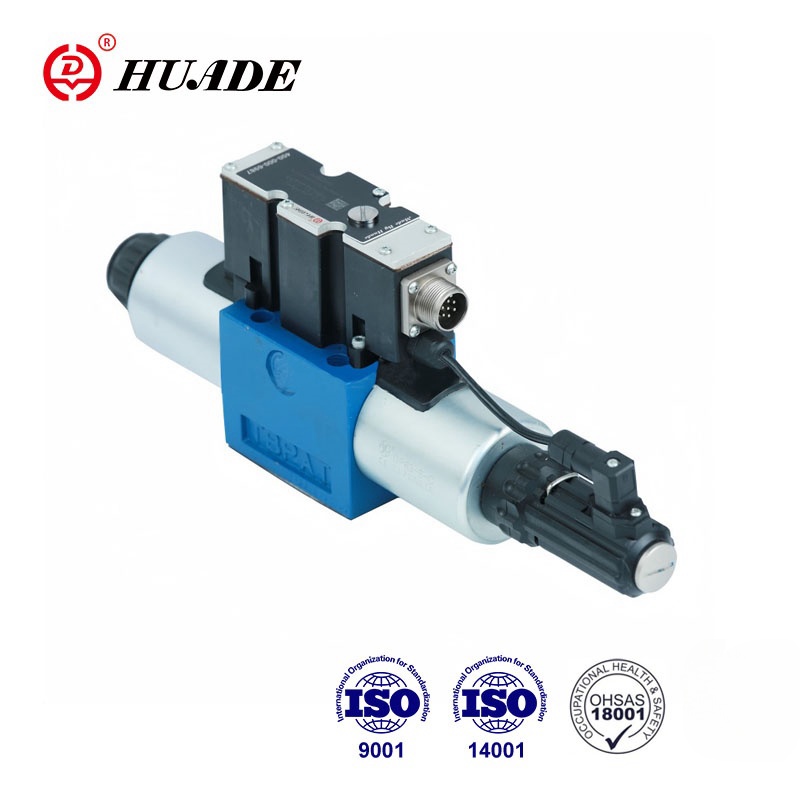

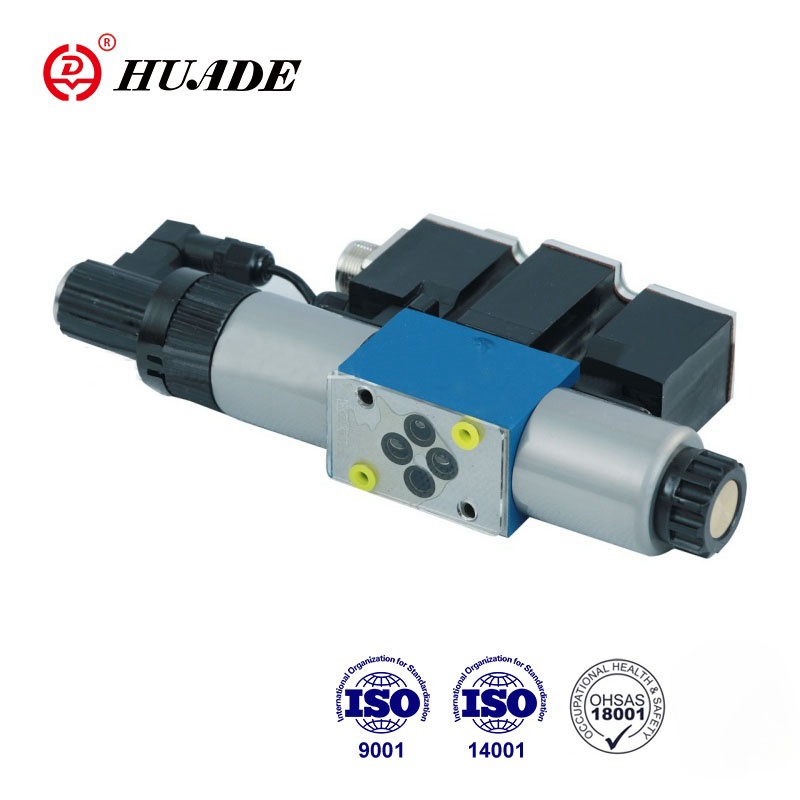

Гэты прапарцыянальны клапан 4WRE-2X з'яўляецца прапарцыянальным накіравальным клапанам з прапарцыйным электрамагнітам прамога дзеяння, які выкарыстоўваецца для кантролю расходу і напрамку патоку гідраўлічнага масла. Ён мае характарыстыкі прыгожага вонкавага выгляду. Прапарцыйны клапан 4WRE-2X просты ў выкарыстанні. Карыстальнікам трэба толькі выкарыстоўваць сяміжыльны відэлец, каб выкарыстоўваць яго, і ў той жа час вырашыць адпаведнасць электрагідраўлікі, што спрыяе прымяненню тэхналогіі кіравання шынай.
| Гідраўлічны | |||
| Памер | 6 | 10 | |
| Працоўны ціск | Парты A、P、B | 31.5 | 31.5 |
| Порт Т | 21 | 21 | |
| Намінальны расход Qvnom пры △ P=1 МПа (л/мін) | 8, 16, 32 | 25, 50, 75 | |
| Макс. дапушчальны расход (л/мін) | 80 | 180 | |
| Degree of contamination (μm) | ≤20 (рэкамендуецца 10) | ||
| Гістэрэзіс (%) | ≤0,1 | ||
| Дыяпазон развароту (%) | ≤0,05 | ||
| Адчувальнасць адказу (%) | ≤0,05 | ||
| Напорная вадкасць | Мінеральныя алею, фасфатныя эфіры | ||
| Дыяпазон глейкасці мм2/с | 20 да 380 | ||
| Дыяпазон тэмператур навакольнага асяроддзя (℃) | 4WRE | -20 да +70 | |
| 4WREE | -20 да +50 | ||
| Вага (кг) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Электрыка (убудаваная электроніка) | |||
| Памер | 6 | 10 | |
| Тып пастаўкі | DC | DC | |
| Намінальнае напружанне (В) | 24 | ||
| Намінальны ток саленоіда (А) | 2.5 | ||
| Супраціў шпулькі саленоіда (Ω) | Супраціў шпулькі пры 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Дзяжурства | 100% | ||
| Макс.тэмпература шпулькі (℃) | да 150 | ||
| Ізаляцыя па DIN40050 | IP65 | ||
| Тэхнічныя дадзеныя адпаведнага ўзмацняльніка | |||
| Звязаны ўзмацняльнік | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Напружанне харчавання | Намінальнае напружанне VDC | 24 | |
| Ніжняе гранічнае значэнне V | 19.4 | ||
| Верхняе гранічнае значэнне V | 35 | ||
| Магутнасць ўзмацняльніка | Імакс А | <2 | |
| Імпульсны ток А | 3 | ||
Асаблівасці:
▶Прапарцыянальны накіравальны клапан з прамым кіраваннем для кантролю напрамку і велічыні патоку
▶Для мантажу падкладкі
▶Зваротная сувязь электрычнага становішча
▶Шпуля кіравання з цэнтрам спружыны
▶Тып 4WREE, убудаваная электроніка клапана з інтэрфейсам A1 або F1
▶Уключэнне ажыццяўляецца прапарцыйнымі саленоідамі з цэнтральнай разьбой і здымнай шпулькай
▶Клапан і электроннае кіраванне з адной крыніцы
Ужыванне:
Прапарцыйна-накіраваны клапан 4WRE-2X шырока выкарыстоўваецца ў розных галінах, такіх як станкабудаванне, лёгкая прамысловасць, металургія, горная прамысловасць, аэракасмічная прамысловасць і г.д.
Прапарцыянальныя накіравальныя клапаны 4/2 і 4/3 з'яўляюцца непасрэдна кіраванымі кампанентамі мантажнай канструкцыі падкладкі.
Яны кіруюцца прапарцыйнымі саленоідамі з цэнтральнай разьбой і здымнай шпулькай. Саленоіды дадаткова кіруюцца з дапамогай знешняй электронікі кіравання (тыпу WRE) або інтэграванай электронікі кіравання (тыпу WREE).
Функцыянальнае апісанне:
Калі электрамагніты (5 і 6) абясточаны, золотник кіравання (2) утрымліваецца ў цэнтральным становішчы спружынамі сціску (3 і 4)
Прамая праца золотника кіравання (2) шляхам падачы энергіі на адзін з прапарцыйных саленоідаў, напрыклад, кіраванне саленоідам "b" (6)
→ Рух золотника кіравання (2) налева прапарцыйна электрычнаму ўваходнаму сігналу
→Злучэнне ад P да A і B да T праз папярочныя перасекі, падобныя на адтуліну, з прагрэсіўнымі характарыстыкамі патоку
Адключэнне саленоіда (6)
→ Золотнік кіравання (2) вяртаецца ў цэнтральнае становішча з дапамогай спружыны сціску (3)
HD-4WRE...A-2X
У абясточаным стане золотник (2) утрымліваецца ў механічным цэнтральным становішчы з дапамогай электрамагнітных зваротных спружын. Гэта, для сімвала золотника "V", не адносіцца да гідраўлічнага цэнтральнага становішча! Калі ланцуг кіравання замкнёным контурам электрычнага клапана замыкаецца, золотник размяшчаецца ў гідраўлічным цэнтральным становішчы.
дызайн:
Клапан у асноўным складаецца з:
•Корпус(1) з мантажнай асабовай часткай
• Шпулька кіравання (2) з спружынамі сціску (3 і 4)
• Саленоіды (5 і 6) з цэнтральнай разьбой
• Датчык становішча (7)
• Дадатковая ўбудаваная электроніка кіравання (8)
• Механічная рэгуляванне нулявой кропкі (9) даступная праз Pg 13.5, а электрычная нулявая кропка даступная праз Pg 7(10) (тып 4WREE)
Сімвал прапарцыйнага накіраванага клапана 4WRE-2X
