Калі вам патрэбен дакладны кантроль патоку ў кампактных гідраўлічных сістэмах, сэндвіч-пласціна зваротнага клапана Z2S 10 прапануе надзейнае рашэнне. Гэты зваротны клапан з пілотным кіраваннем ад Bosch Rexroth забяспечвае герметычную блакіроўку ў кампактнай канструкцыі сэндвіч-пласціны. Z2S 10 служыць для гідраўлічных прыкладанняў меншага і сярэдняга памеру, дзе важнае значэнне мае захаванне становішча і прадухіленне зваротнага патоку.
Z2S 10 выкарыстоўвае тыя ж фундаментальныя прынцыпы канструкцыі, што і больш буйныя мадэлі серыі Z2S, але яго абазначэнне памеру 10 азначае, што ён адпавядае шаблонам мантажу CETOP 05, а не больш буйным інтэрфейсам CETOP 07. Такая меншая плошча робіць сэндвіч-пласціну зваротнага клапана Z2S 10 ідэальнай для мабільнага абсталявання, кампактнага прамысловага абсталявання і прымянення, дзе месца важна.
Асноўныя асаблівасці дызайну
Сэндвіч-пласціна зваротнага клапана Z2S 10 працуе праз падпружынены талеркавы механізм у спалучэнні з пілотным кіраваннем. Гідраўлічная вадкасць свабодна цячэ ад порта A1 да A2 або B1 да B2, калі ціск штурхае ў напрамку наперад. Элемент клапана падымаецца са свайго сядзення, дазваляючы алею праходзіць з мінімальным супрацівам. Калі паток спрабуе павярнуць назад, спружына і зваротны ціск прымушаюць талерку моцна прылягаць да яе сядзення, ствараючы ўшчыльненне метал-метал, якое прадухіляе любую ўцечку.
Тое, што адрознівае Z2S 10 ад простых зваротных клапанаў, - гэта магчымасць пілотнага кіравання. Аказанне ціску на пілотны порт X або Y гідраўлічна адкрывае клапан у напрамку блакавання. Гэтая функцыя дазваляе кантраляванае паніжэнне нагрузак або наўмыснае зваротны паток, калі гэтага патрабуе праект сістэмы. Без пілотнага ціску сэндвіч-пласціна зваротнага клапана Z2S 10 захоўвае сваю функцыю блакіроўкі на нявызначаны час без усялякага дрэйфу або ўцечкі.
Канфігурацыя сэндвіч-пласціны Z2S 10 мае прыблізна 162 мм у даўжыню і 57 мм у вышыню. Клапан дадае прыкладна 25 мм да таўшчыні стэка, калі ён усталяваны паміж іншымі гідраўлічнымі кампанентамі. Чатыры ніта M8 фіксуюць асноўныя кропкі мацавання, а два ніта M5 апрацоўваюць дапаможныя злучэнні. Агульная вага складае ад 2,8 да 3,2 кілаграма ў залежнасці ад канкрэтнага варыянту і опцый.
Bosch Rexroth вырабляе корпус клапана Z2S 10 з высакаякаснага чыгуну або сталі з устойлівай да карозіі паверхняй. У стандартнай версіі выкарыстоўваюцца ўшчыльненні NBR, прыдатныя для гідраўлічных алеяў на мінеральнай аснове. Калі ваша прымяненне патрабуе вадкасці з фасфатнага эфіру або іншай сінтэтычнай гідраўлікі, вы можаце ўказаць ушчыльнення FKM, дадаўшы абазначэнне "V" да нумара дэталі.
Тэхнічныя характарыстыкі
Сэндвіч-пласціна зваротнага клапана Z2S 10 вытрымлівае максімальны працоўны ціск да 315 бар, што ідэнтычна большаму аналагу Z2S 16. Гэты паказчык у 31,5 мегапаскаля азначае, што Z2S 10 працуе надзейна нават у гідраўлічных ланцугах высокага ціску. Максімальная прапускная здольнасць дасягае 80 літраў у хвіліну ў напрамку свабоднага патоку, што падыходзіць для большасці малых і сярэдніх прывадаў і гідраўлічных рухавікоў.
Варыянты ціску ўзлому для Z2S 10 ўключаюць налады 3, 5, 7,5 і 10 бар. Гэты ціск расколіны вызначае, колькі зваротнага ціску назапашваецца перад поўнасцю пасадкі клапана. Ніжэйшы ціск расколіны забяспечвае больш жорсткі кантроль з меншым назапашваннем ціску, у той час як больш высокія налады пераносяць большы супрацьціск перад блакаваннем. Ваш выбар залежыць ад таго, ці патрэбна вашаму прылажэнню неадкладнае адключэнне, ці яно можа прыстасавацца да некаторага павышэння ціску падчас закрыцця.
Дыяпазон працоўных тэмператур ад -30°C да +80°C са стандартнымі ўшчыльненнямі NBR. Варыянты ўшчыльнення FKM працуюць ад -20°C да +80°C. Гэтыя тэмпературныя абмежаванні распаўсюджваюцца на большасць працоўных асяроддзяў прамысловага і мабільнага абсталявання. Для правільнай працы Z2S 10 ваша гідраўлічная вадкасць павінна падтрымліваць глейкасць ад 2,8 да 500 квадратных міліметраў у секунду.
Чысціня вадкасці істотна ўплывае на надзейнасць сэндвіч-пласціны зваротнага клапана Z2S 10. Bosch Rexroth вызначае NAS 1638 Class 9 або ISO 4406 20/18/15 у якасці мінімальных стандартаў чысціні. Забруджанае алей нясе часціцы, якія могуць укараняцца ў ўшчыльняльныя паверхні, выклікаючы ўцечку або перашкаджаючы належнаму закрыццю клапана. Устаноўка належнай фільтрацыі перад Z2S 10 абараняе вашы інвестыцыі і забяспечвае стабільную прадукцыйнасць.
Каэфіцыент пілотнай плошчы ў канструкцыі Z2S 10 адпавядае прапорцыям, падобным да іншых клапанаў серыі Z2S. Суадносіны паміж пілотнай плошчай і блакіруючай плошчай стварае механічную перавагу, так што адносна нізкі кіравальны ціск можа адкрыць клапан супраць высокага ціску сістэмы. Такая канструкцыя азначае, што для эфектыўнай працы Z2S 10 вам не патрэбныя асобныя крыніцы пілотаў высокага ціску.
Агульныя прыкладанні
Мабільнае гідраўлічнае абсталяванне часта ўключае шматслойную пласціну зваротнага клапана Z2S 10. Кампактныя экскаватары, пагрузчыкі з міні-паваротам і сельскагаспадарчая тэхніка карыстаюцца невялікімі памерамі і функцыяй надзейнай блакіроўкі клапана. Калі каўш пагрузчыка ўтрымлівае матэрыял над галавой, Z2S 10 прадухіляе знос цыліндру, нават калі гідраўлічныя шлангі выходзяць з ладу або аператар ненаўмысна пераводзіць рычагі кіравання ў нейтральнае становішча.
Прамысловае прэсавае абсталяванне выкарыстоўвае Z2S 10 для падтрымання становішча плаўкі падчас фармоўкі. Прэсы для штампоўкі металу, тармазныя прэсы і кампрэсійныя фармовачныя машыны маюць патрэбу ў цыліндрах, якія ўтрымліваюць дакладнае становішча пры прымяненні сіл фармавання. Характарыстыка нулявой уцечкі сэндвіч-пласціны зваротнага клапана Z2S 10 забяспечвае дакладнасць памераў у гатовых дэталях, выключаючы рух цыліндру падчас цыкла прэсавання.
Дрэваапрацоўчае абсталяванне ўключае Z2S 10 для ланцугоў заціску і прыціскання. Фрэзерныя станкі з ЧПУ, абліцоўвальныя станкі і пілы для панэляў выкарыстоўваюць гідраўлічныя заціскі для мацавання нарыхтовак падчас рэзкі. Фармат сэндвіч-пласціны дазваляе машынабудаўнікам ствараць кампактныя клапанныя калектары, якія аб'ядноўваюць некалькі ланцугоў заціску ў абмежаванай прасторы пад працоўнымі сталамі.
Пад'ёмныя сталы і нажнічныя пад'ёмнікі абапіраюцца на Z2S 10 для бяспекі ўтрымання грузу. Калі пад'ёмная платформа падтрымлівае рабочых або матэрыялы на ўзвышаных месцах, сэндвіч-пласціна зваротнага клапана Z2S 10 забяспечвае лішнюю бяспеку, блакуючы адтуліны цыліндраў незалежна ад галоўнага накіравальнага клапана. Нават калі клапаны кіравання выходзяць з ладу або гідраўлічныя лініі разрываюцца, Z2S 10 прадухіляе некантраляваны спуск.
Машыны для ліцця пластыка пад ціскам меншага танажу выкарыстоўваюць Z2S 10 для ланцугоў заціску формы. Клапан падтрымлівае дакладную сілу заціску на працягу ўсяго цыклу ўпырску і астуджэння. Мацаванне шматслойнай пласціны спрашчае канструкцыю калектара, таму што інжынеры могуць складаць некалькі функцый клапана вертыкальна, а не размяшчаць іх у больш буйных гарызантальных структурах.
Закупкі і цэны
Сапраўдная сэндвіч-пласціна зваротнага клапана Bosch Rexroth Z2S 10 звычайна каштуе ад 180 да 280 долараў ЗША праз аўтарызаваных дыстрыб'ютараў. Афіцыйныя каналы Rexroth забяспечваюць поўную тэхнічную дакументацыю, гарантыйнае пакрыццё і доступ да інжынернай падтрымкі прыкладанняў. Тэрмін пастаўкі звычайна складае ад аднаго да двух тыдняў для стандартных канфігурацый, якія захоўваюцца на складзе дыстрыбутара.
Спецыялізаваныя гідраўлічныя пастаўшчыкі, такія як Airline Hydraulics і [BuyRexroth.com](http://buyrexroth.com/), захоўваюць інвентар спецыяльна для паўночнаамерыканскага рынку. Гэтыя дыстрыб'ютары часта дастаўляюць на працягу трох-сямі дзён і могуць забяспечыць пакетныя прапановы, калі вы заказваеце некалькі клапанаў або поўныя гідраўлічныя сістэмы. Іх цана звычайна вагаецца ў дыяпазоне ад 170 да 260 долараў у залежнасці ад колькасці і канфігурацыі.
Еўрапейскія пакупнікі могуць атрымаць доступ да Z2S 10 праз мясцовыя сэрвісныя цэнтры Bosch Rexroth і аўтарызаваных дыстрыб'ютараў у Германіі, Францыі, Італіі і на іншых рынках. Цэны на еўрапейскіх рынках вагаюцца прыкладна ад 160 да 250 еўра, з такімі ж тэрмінамі, як і ў паўночнаамерыканскіх крыніцах.

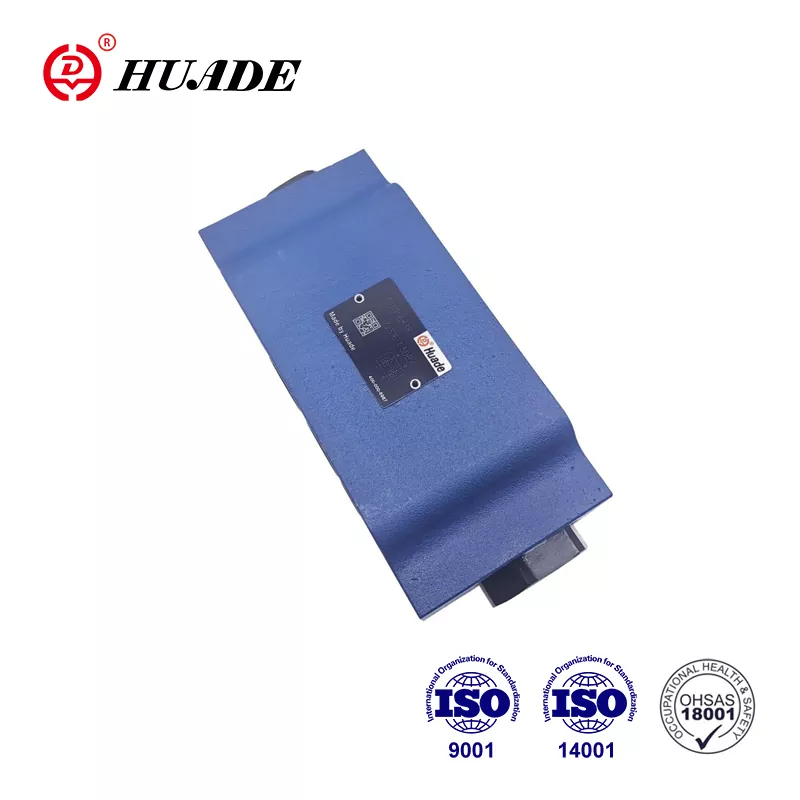

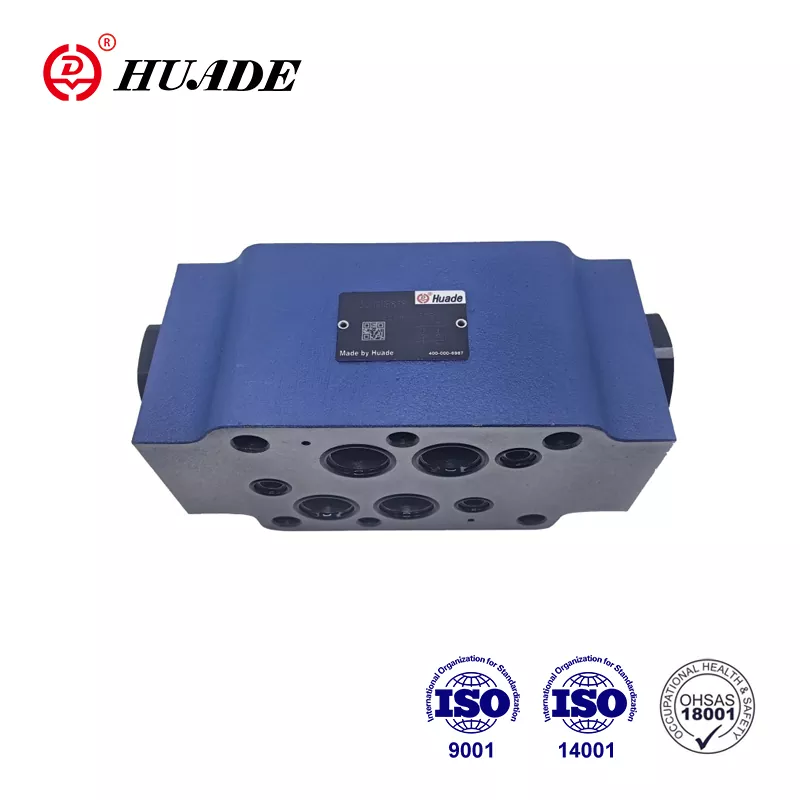

Альтэрнатыўныя вытворцы вырабляюць сумяшчальныя версіі шматслойнай пласціны зваротнага клапана Z2S 10. Кітайскі вытворца Huade Hydraulic выпускае серыю HD Z2S 10, якая захоўвае тую ж схему мацавання CETOP 05 і падобныя характарыстыкі. Гэтыя альтэрнатывы звычайна каштуюць на 25-35 працэнтаў менш, чым арыгінальныя прадукты Rexroth, з коштам ад 120 да 200 долараў. Кампраміс прадугледжвае скарачэнне тэхнічнай дакументацыі і менш поўную гарантыйную падтрымку.
Пры замове Z2S 10 праверце поўны нумар дэталі, уключаючы абазначэнне серыі, код ціску ўзлому і спецыфікацыі матэрыялу ўшчыльнення. Поўны нумар дэталі можа выглядаць так: Z2S10-1-5X для клапана ўзлому пад ціскам 3 бара з ушчыльненнямі NBR у бягучай серыі 5X. Даданне "/V" вызначае ўшчыльненні FKM, у той час як канфігурацыя блакіроўкі (A, B або AB) з'яўляецца раней у паслядоўнасці нумара дэталі.
Кіраўніцтва па ўстаноўцы
Ўстаноўка шматслойнай пласціны зваротнага клапана Z2S 10 патрабуе ўважлівага стаўлення да падрыхтоўкі мантажнай паверхні. Спалучаемая паверхня павінна дасягаць максімальнай шурпатасці Ra 0,8 і падтрымліваць роўнасць у межах 0,01 мм на 100 мм даўжыні паверхні. Гэтыя характарыстыкі не з'яўляюцца дадатковымі рэкамендацыямі. Шурпатыя або дэфармаваныя мантажныя паверхні прывядуць да ўцечкі ўшчыльняльнага кольца, што ставіць пад пагрозу ўсю мэту выкарыстання зваротнага клапана з нулявой уцечкай.
Z2S 10 выкарыстоўвае пэўныя памеры ўшчыльняльных кольцаў, якія адрозніваюцца ад вялікіх мадэляў Z2S. Для асноўных портаў A, B, P і T патрэбныя ўшчыльняльныя кольцы з вонкавым дыяметрам 16 мм і папярочным сячэннем 2 мм. У пілотных портах X і Y выкарыстоўваюцца меншыя ўшчыльняльныя кольцы памерам 8 на 1,5 мм. Перад устаноўкай пераканайцеся, што ў вас ёсць правільны камплект ушчыльняльных кольцаў, таму што выкарыстанне няправільных памераў гарантуе ўцечку і магчымыя праблемы з забруджваннем.
Тэхнічныя характарыстыкі крутоўнага моманту маюць вялікае значэнне пры ўсталёўцы сэндвіч-пласціны. Зацягніце чатыры крапежныя ніты M8 да 41 Ньютан-метра па дыяганалі. Два дапаможныя ніты M5 патрабуюць крутоўнага моманту 8,8 Нм. Недастатковы крутоўны момант можа прывесці да ўцечак і магчымага зрушэння клапана, у той час як празмерны крутоўны момант можа дэфармаваць алюмініевы або чыгунны корпус клапана. Заўсёды выкарыстоўвайце адкалібраваны дынамаметрычны ключ, а не ўдарныя ключы або ацэнку навобмацак.
Размясціце шматслойную пласціну зваротнага клапана Z2S 10 так, каб штыфты дзюбеляў дакладна супадалі з адтулінамі ў мантажным калектары або падкладцы. Гэтыя штыфты прадухіляюць бакавое перамяшчэнне, якое можа прывесці да зруху ўшчыльняльных кольцаў падчас цыклаў ціску. Перад зборкай старанна ачысціце ўсе мантажныя паверхні, каб выдаліць любыя металічныя сколы, бруд або стары матэрыял ушчыльнення, якія могуць парушыць герметычнасць.
Закруціўшы ўсе балты, запоўніце гідраўлічную сістэму чыстай вадкасцю і некалькі разоў уключыце прывады, перш чым прыкласці поўную працоўную нагрузку. Гэтая працэдура абкаткі выдаляе затрыманае паветра і правярае, што Z2S 10 працуе правільна. Сачыце за любой знешняй уцечкай вакол ушчыльняльных кольцаў падчас пачатковай працы. Невялікія ўцечкі, якія з'яўляюцца падчас першага нагнятання, часта паказваюць на няправільны крутоўны момант балта або забруджванне паверхні.
Меркаванні сістэмнай інтэграцыі
Сэндвіч-пласціна зваротнага клапана Z2S 10 звычайна ўсталёўваецца паміж накіраваным рэгулюючым клапанам і гідраўлічным прывадам, якім ён кіруе. Такое размяшчэнне дазваляе Z2S 10 блакаваць парты прывада, калі накіравальны клапан перамяшчаецца ў нейтральнае становішча. Пілотныя порты злучаюцца з працоўнымі портамі накіравальнага клапана, так што любы наўмысны паток праз накіравальны клапан таксама адкрывае Z2S 10 у адпаведным кірунку.
Пры інтэграцыі Z2S 10 у вертыкальныя цыліндры, такія як пад'ёмныя сталы або прэс-цыліндры, звярніце ўвагу на сантэхніку пілотнага порта. Кіруючы ціск павінен пераадольваць як трэскаючую спружыну ціску, так і любы ціск у сістэме, які спрабуе прымусова зачыніць клапан. Недастатковы ціск пілота не дазволіць клапану адкрыцца, пакідаючы ваш прывад зафіксаваным у становішчы, нават калі вы камандуеце рухацца.
Злучэнні порта рэзервуара патрабуюць асаблівай увагі з Z2S 10. Пілотны порт Y звычайна падключаецца да рэзервуара непасрэдна або праз порт рэзервуара накіравальнага клапана. Гэта злучэнне павінна дасягнуць сапраўднага атмасфернага ціску, каб клапан надзейна зачыніўся. Любы супрацьціск у лініі рэзервуара можа перашкодзіць поўнаму закрыццю клапана, што прывядзе да непажаданага дрэйфу прывада.
Улічвайце падзенне ціску праз шматслойную пласціну зваротнага клапана Z2S 10 пры выбары памеру вашай гідраўлічнай сістэмы. Правільна працуючы Z2S 10 паказвае страту ціску менш за 3 бар пры максімальным намінальным расходзе ў напрамку свабоднага патоку. Гэта падзенне ціску памяншае даступную сілу на прывад і выпрацоўвае цяпло ў гідраўлічным алеі. Павялічэнне памеру Z2S 10 у адпаведнасці з вашымі патрабаваннямі да патоку мінімізуе падзенне ціску і павышае эфектыўнасць сістэмы.
Некалькі клапанаў Z2S 10 могуць складацца разам у канфігурацыі сэндвіч-пласціны для кіравання некалькімі прывадамі з кампактнага калектара. Такі модульны падыход спрашчае сантэхніку і скарачае колькасць неабходных асобных месцаў мантажу клапана. Аднак кожны дадатковы пласт клапана павялічвае вышыню стэка і павялічвае колькасць ушчыльняльных кольцаў, якія патрабуюць належнай ўстаноўкі.
Патрабаванні да тэхнічнага абслугоўвання
Сэндвіч-пласціна зваротнага клапана Z2S 10 мае патрэбу ў адносна мінімальным абслугоўванні пры працы ў адпаведнасці з канструктыўнымі характарыстыкамі. Плануйце праверкі кожныя шэсць-дванаццаць месяцаў у залежнасці ад працоўнага цыклу і працоўнага асяроддзя. Падчас праверкі праверце, ці няма вонкавага прасочвання алею вакол ушчыльняльных кольцаў, і пераканайцеся, што прывады правільна трымаюць становішча, калі накіравальныя клапаны знаходзяцца ў цэнтры.
Праверце працу пілота, загадаўшы павольны рух прывада і пацвердзіўшы плаўны, паслядоўны рух. Рэзкі або няўпэўнены рух можа сведчыць аб тым, што Z2S 10 не адкрываецца цалкам з-за забруджвання або недастатковага ціску пілатара. Вымерайце кантрольны ціск у портах X і Y ва ўмовах працы, каб пераканацца, што яно перавышае спецыфікацыю ціску расколіны плюс любое трэнне ў контуры кіравання.
Замяняйце ўшчыльняльныя кольцы кожныя два-пяць гадоў у якасці прафілактычнага абслугоўвання незалежна ад таго, ці назіраецца ўцечка. Матэрыялы ўшчыльненняў NBR і FKM з цягам часу паступова цвярдзеюць у выніку тэрмічнага цыклу і хімічнага ўздзеяння. Зацвярдзелыя ўшчыльненні губляюць здольнасць прыстасоўвацца да нязначных няроўнасцяў паверхні, што ў канчатковым выніку дапускае ўцечку. Пры замене ўшчыльняльнікаў праверце талерку клапана і паверхні сядла на наяўнасць драпін, эрозіі або забруджванняў.
Кантралюйце падзенне ціску на шматслойнай пласціне зваротнага клапана Z2S 10 падчас звычайнай працы. Павелічэнне падзення ціску з цягам часу паказвае на назапашванне забруджванняў ва ўнутраных каналах або частковую закаркаванне тарельчатага элемента. Не ігнаруйце перапады ціску, якія паступова растуць, таму што яны сігналізуюць аб праблемах, якія ў канчатковым выніку прывядуць да поўнай адмовы клапана.
Калі Z2S 10 не вызваляецца, калі дзейнічае ціск пілота, спачатку праверце належны ціск пілатара на ўваходзе клапана. Блакаваныя або абмежаваныя пілотныя праходы часта выклікаюць збоі ў выпуску. Пераканайцеся, што злучэнні бака сапраўды дасягаюць атмасфернага ціску без абмежаванняў. Калі гэтыя ланцугі правяраюцца належным чынам, але клапан усё яшчэ не адпускаецца, унутранае забруджванне, верагодна, заклініла талеркавы механізм.
Поўная няспраўнасць клапана з зваротнай уцечкай азначае, што талерка або сядло атрымалі пашкоджанні. Часціцы металу з іншых месцаў вашай сістэмы могуць убудавацца ў ўшчыльняльныя паверхні, перашкаджаючы шчыльнаму закрыццю. У гэты момант заменіце ўвесь клапан Z2S 10, а не спрабуйце рамантаваць на месцы. Дакладная апрацоўка, неабходная для належнага ўшчыльнення паверхняў, робіць рамонт у палявых умовах непрактычным.
Параўнанне альтэрнатыў памеру 10
Parker Hannifin вырабляе зваротныя клапаны з пілотным кіраваннем у дыяпазонах памераў, падобных да Z2S 10. Сэндвіч-клапаны CETOP 05 ад Parker маюць супастаўныя тэхнічныя характарыстыкі з невялікімі рознымі ўнутранымі канструкцыямі. Іх цэны звычайна супадаюць з узроўнем Bosch Rexroth, таму ваш выбар залежыць больш ад існуючых кампанентаў сістэмы і адносін з дыстрыб'ютарамі, чым ад кошту.
HYDAC вырабляе зваротныя клапаны з шматслойнай пласцінай, якія ўсталёўваюцца па шаблонах ISO 4401-05, якія адпавядаюць памеру Z2S 10. HYDAC падкрэслівае ўстойлівасць да карозіі і прапануе варыянты з функцыямі папярэдняга адкрыцця, якія памяншаюць гідраўлічны ўдар падчас пераходу клапана. Іх цана прыкладна на 10-15 працэнтаў вышэйшая, чым на сэндвіч-пласціну зваротнага клапана Z2S 10, але прыкладання, адчувальныя да скокаў ціску, могуць апраўдаць прэмію.
Huade HD Z2S 10 уяўляе сабой прамую замену, вырабленую ў Кітаі. Huade захоўвае аднолькавыя мантажныя памеры, схемы портаў і паказчыкі ціску, прадаючы пры гэтым па значна больш нізкіх коштах. Многія карыстальнікі паспяхова разгортваюць клапаны Huade у недарагіх прылажэннях, дзе час прастою мае кіраваныя наступствы. Тым не менш, найважнейшыя сістэмы бяспекі выйграюць ад зарэкамендаванай якасці Bosch Rexroth і комплекснай тэхнічнай падтрымкі.
Eaton Vickers вырабляе пілотныя зваротныя клапаны, аптымізаваныя для большай хуткасці патоку. Калі ваша прымяненне перавышае ліміт Z2S 10 у 80 літраў у хвіліну, разгледзьце альтэрнатывы Vickers, якія могуць прапанаваць лепшыя характарыстыкі патоку. Іх схемы мацавання маюць падобныя, але не ідэнтычныя памеры, таму перад замовай праверце сумяшчальнасць.
Кампанія Sun Hydraulics вырабляе зваротныя клапаны з пілотным кіраваннем патроннага тыпу, якія прапануюць альтэрнатыву канструкцыям з сэндвіч-пласцінамі. Нягледзячы на тое, што картрыджы Sun не з'яўляюцца прамой заменай Z2S 10, яны могуць выконваць падобныя функцыі з рознымі канструкцыямі калектараў. Гэты варыянт мае сэнс перш за ўсё для новых сістэм, а не для мадэрнізаваных прыкладанняў.
Варыяцыі серый і нумары дэталяў
Bosch Rexroth вырабляе шматслойную пласціну зваротнага клапана Z2S 10 у некалькіх серыях. Серыя 5X прадстаўляе бягучую вытворчасць з ушчыльненнямі NBR для прымянення мінеральных алеяў. Больш раннія серыі, такія як 50 і 60, усё яшчэ з'яўляюцца ў старых сістэмах, але новыя ўстаноўкі павінны ўказваць кампаненты 5X для лепшай даступнасці дэталяў у будучыні.
Даданне "V" да нумара дэталі вызначае ўшчыльненні FKM замест стандартнага NBR. Напрыклад, у Z2S10-1-5X выкарыстоўваюцца ўшчыльненні з мінеральнага масла, у той час як у Z2S10-1-5X/V выкарыстоўваюцца ўшчыльненні з FKM, разлічаныя на фасфатныя эфіры або сінтэтычныя вадкасці. Гэта адрозненне мае значэнне ў такіх прылажэннях, як вогнетрывалая гідраўліка або сістэмы з выкарыстаннем экалагічна чыстых біяраскладальных алеяў.
Канфігурацыя блакавання адлюстроўваецца ў нумары дэталі ў выглядзе літарнага кода. "A" паказвае блакіроўку толькі на порту A, "B" блакуе толькі порт B, а "AB" блакуе абодва парты. У большасці прыкладанняў выкарыстоўваецца канфігурацыя AB, таму што яна забяспечвае максімальную гнуткасць для розных схем. Блакаванне аднаго порта служыць для спецыяльных мэтаў, калі вам трэба трымаць толькі адзін бок прывада.
Ціск расколіны адлюстроўваецца ў выглядзе лічбавага кода: "1" азначае 3 бар, "2" азначае 5 бар, "3" азначае 7,5 бар, а "4" азначае ціск расколіны 10 бар. Ніжэйшы ціск расколіны забяспечвае больш жорсткі кантроль, але можа выклікаць большы супрацьціск перад пасадкай. Больш высокі ціск расколіны лепш пераносіць ваганні ціску ў сістэме, але для адкрыцця патрабуецца большы ціск пілатара.
Поўныя нумары дэталяў, такія як R900409844 або R900481624, вызначаюць канкрэтныя канфігурацыі Z2S 10 у сістэме заказаў Bosch Rexroth. Заўсёды выкарыстоўвайце гэтыя поўныя нумары дэталяў пры замове замены, каб гарантаваць, што вы атрымаеце менавіта адпаведныя характарыстыкі клапана для вашага прымянення. Агульныя апісанні або няпоўныя нумары дэталяў могуць прывесці да атрымання няправільных канфігурацый.
Ліквідацыю распаўсюджаных праблем
Калі шматслойная пласціна зваротнага клапана Z2S 10 не вытрымлівае нагрузку і дапускае дрэйф прывада, некалькі прычын заслугоўваюць вывучэння. Па-першае, пераканайцеся, што на пілотныя адтуліны не аказваецца ненаўмысны ціск, які адкрывае клапан. Перакрыжавана злучаныя пілотныя лініі або негерметычныя накіравальныя клапаны могуць аказаць дастатковы ціск, каб узламаць Z2S 10, нават калі вы чакаеце, што ён заблакуецца.
Праверце наяўнасць забруджванняў у гідраўлічнай вадкасці, узяўшы пробу алею і прааналізаваўшы яе на колькасць часціц. Нават дробныя часціцы, нябачныя няўзброеным вокам, могуць перашкодзіць належнай герметызацыі. Калі ўзровень забруджвання перавышае спецыфікацыі ISO 4406 20/18/15, ачысціце або заменіце сістэмныя фільтры і падумайце аб даданні больш тонкай фільтрацыі перад Z2S 10.
Уважліва вывучыце знешнія схемы ўцечак. Уцечкі вакол канавак ушчыльняльнага кольца паказваюць альбо на пашкоджаныя ўшчыльненні, няправільны момант кручэння нітаў, альбо на дэфармацыю мантажных паверхняў. Прасочванне алею з самога корпуса клапана сведчыць аб унутраным пашкоджанні, якое патрабуе поўнай замены клапана. Ніколі не спрабуйце рамантаваць унутраныя кампаненты ў палявых умовах, таму што неабходная дакладнасць перавышае тыповыя магчымасці майстэрні.
Калі Z2S 10 не вызваляецца, калі вы прыкладаеце ціск пілота, вымерайце фактычны ціск у портах пілота X і Y падчас працы. Вам патрэбны ціск, які перавышае спецыфікацыю ціску расколіны, плюс любое трэнне ў пілотных каналах. Недастатковы ціск пілота з'яўляецца найбольш распаўсюджанай прычынай збояў выпуску. Праверце, ці не перакрытыя накіроўвалыя лініі, невялікія каналы кіравання ці недастатковы ціск вашага накіравальнага клапана.
Незвычайны шум ад сэндвіч-пласціны зваротнага клапана Z2S 10 падчас працы звычайна паказвае на кавітацыю або ўцягванне паветра. Пераканайцеся, што злучэнні вашага бака падтрымліваюць належны ўзровень алею і што ва ўсмоктвальныя лініі не трапляе паветра. Кавітацыйнае пашкоджанне можа хутка разбурыць сядло клапана і паверхні талеркі, што патрабуе поўнай замены.
Будучыя падзеі
Дызайн гідраўлічнай сістэмы працягвае прасоўвацца ў напрамку больш шырокіх магчымасцяў маніторынгу і дыягностыкі. У той час як асноўная сэндвіч-пласціна зваротнага клапана Z2S 10 застаецца выключна механічным кампанентам, сучасныя сістэмы ўсё часцей убудоўваюць датчыкі ціску і пераўтваральнікі становішча ў клапанныя калектары. Гэтыя датчыкі забяспечваюць зваротную сувязь у рэжыме рэальнага часу аб працы клапана і спраўнасці сістэмы, не патрабуючы мадыфікацыі самога Z2S 10.
Пераход да электрагідраўлічных сістэм стварае новыя магчымасці прымянення зваротных клапанаў з пілотным кіраваннем. Электрычныя прывады забяспечваюць дакладнае пазіцыянаванне, у той час як гідраўлічныя контуры забяспечваюць вялікую падтрымку сілы, а Z2S 10 забяспечвае гідраўлічныя пазіцыі падчас перабояў з электрычнасцю. Гэтая ўзаемадапаўняльная ўзаемасувязь пашырае магчымасці выкарыстання кампактных зваротных клапанаў у гібрыдных энергасістэмах.
Правілы аховы навакольнага асяроддзя выклікаюць змены ў склад гідраўлічных вадкасцей. Біяраскладальныя алею і малатоксичные альтэрнатывы заваёўваюць долю рынку, асабліва ў мабільным абсталяванні і экалагічна адчувальных месцах. Будучыя спецыфікацыі Z2S 10 могуць уключаць матэрыялы ўшчыльненняў, спецыяльна аптымізаваныя для гэтых новых тыпаў вадкасцей, акрамя цяперашніх варыянтаў NBR і FKM.
Мініяцюрызацыя мабільнай гідраўлікі працягваецца, паколькі вытворцы абсталявання імкнуцца паменшыць вагу і павысіць эфектыўнасць. Z2S 10 ужо добра абслугоўвае кампактныя дадаткі, але нават меншыя варыянты могуць з'явіцца для мікрагідраўлічных сістэм у робататэхніцы і дакладным вытворчым абсталяванні.
Выбар
Выбар сэндвіч-пласціны зваротнага клапана Z2S 10 пачынаецца з разліку патрабаванняў да максімальнага патоку. Калі вашым прывадам патрабуецца больш за 80 літраў у хвіліну, большыя мадэлі Z2S 16 або Z2S 22 лепш падыходзяць для вашага прымянення. Для расходу ніжэй за 80 літраў у хвіліну Z2S 10 забяспечвае аптымальную прадукцыйнасць у кампактным корпусе.
Далей вызначце максімальны працоўны ціск. Намінальны ціск 315 бар Z2S 10 спраўляецца з большасцю прымянення прамысловага і мабільнага абсталявання. Калі ваша сістэма працуе пад ціскам ніжэй за 150 бар, вы цалкам у межах магчымасцей клапана. Сістэмы, якія набліжаюцца да 250 бар або перавышаюць іх, патрабуюць пільнай увагі да ўсіх кампанентаў сістэмы, уключаючы належную фільтрацыю і абслугоўванне ўшчыльнення.
Уважліва разгледзьце абмежаванне прасторы для мантажу. Сэндвіч-пласціна Z2S 10 дадае 25 мм да вышыні стоса, а агульны памер канверта складае 162 мм на 57 мм. Пераканайцеся, што мантажная зона вашага калектара або клапана адпавядае гэтым памерам з дастатковай прасторай для гідраўлічных злучэнняў і доступу для абслугоўвання.
Сумяшчальнасць вадкасці вызначае выбар матэрыялу ўшчыльнення. Стандартныя ўшчыльненні NBR надзейна працуюць з гідраўлічнымі масламі на нафтавай аснове, якія складаюць большасць прамысловых і мабільных прымянення. Фосфатныя эфірныя вадкасці, сінтэтычная гідраўліка або біяраскладальныя алеі патрабуюць ушчыльненняў FKM, указаных шляхам дадання абазначэння V да нумара дэталі.
Ад выбару арыгінальных кампанентаў Bosch Rexroth або сумяшчальных альтэрнатыў залежыць бюджэт. Важныя прыкладанні бяспекі, дзе адмова клапана можа прывесці да траўмаў або значнай шкоды маёмасці, апраўдваюць прэмію за арыгінальнае абсталяванне. Менш патрабавальныя прыкладанні могуць прыняць аптымізаваныя па кошце альтэрнатывы ад такіх вытворцаў, як Huade, без шкоды для прымальнай надзейнасці.
Сэндвіч-пласціна зваротнага клапана Z2S 10 забяспечвае правераную прадукцыйнасць у кампактных гідраўлічных прылажэннях. Яго спалучэнне надзейнай блакіроўкі, пілотнага адключэння і фармату сэндвіч-пласціны, які эканоміць месца, робіць яго прыдатным для мабільнага абсталявання, прамысловага абсталявання і спецыялізаваных вытворчых сістэм. Разуменне спецыфікацый, патрабаванняў да ўстаноўкі і патрэбаў у абслугоўванні дапаможа вам эфектыўна разгарнуць гэты клапан у вашых гідраўлічных ланцугах.
