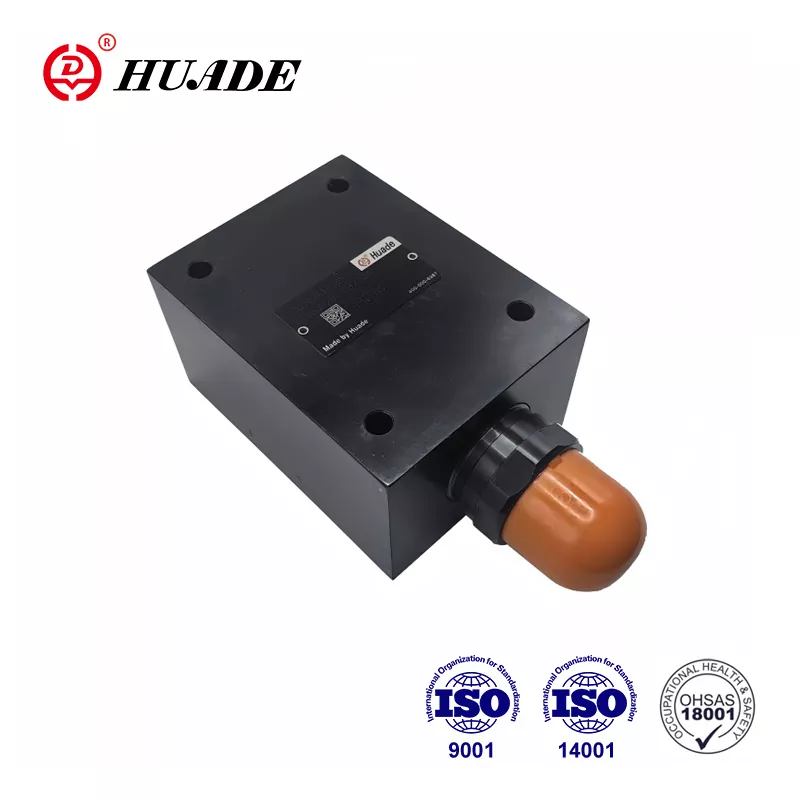

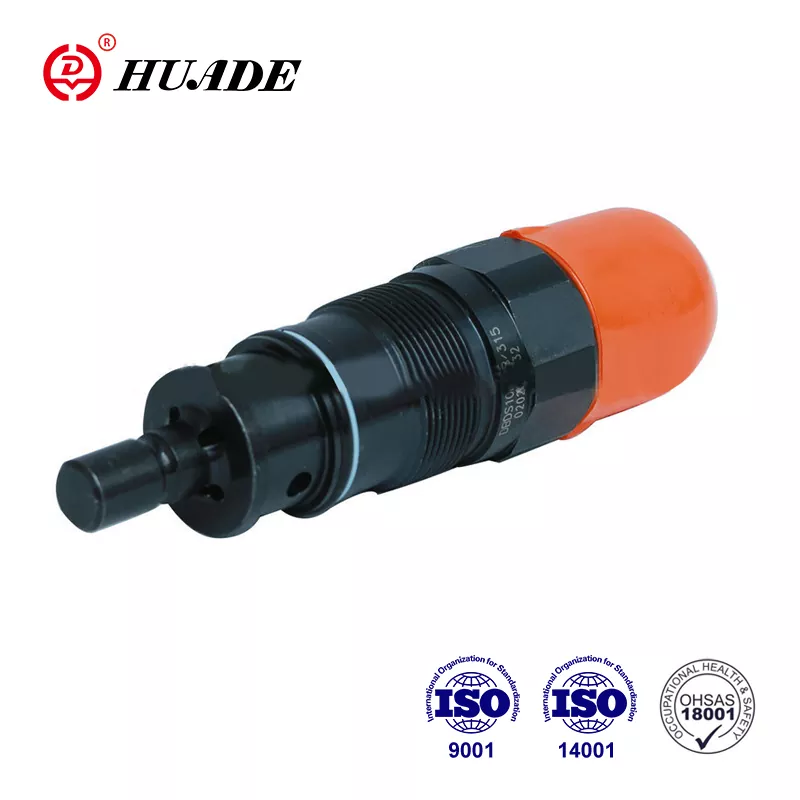

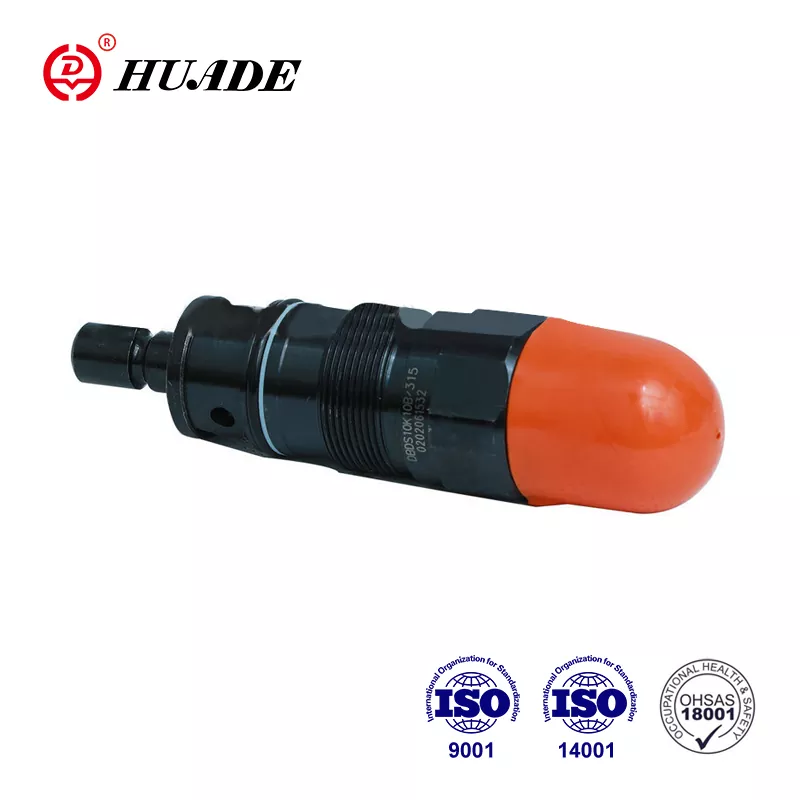

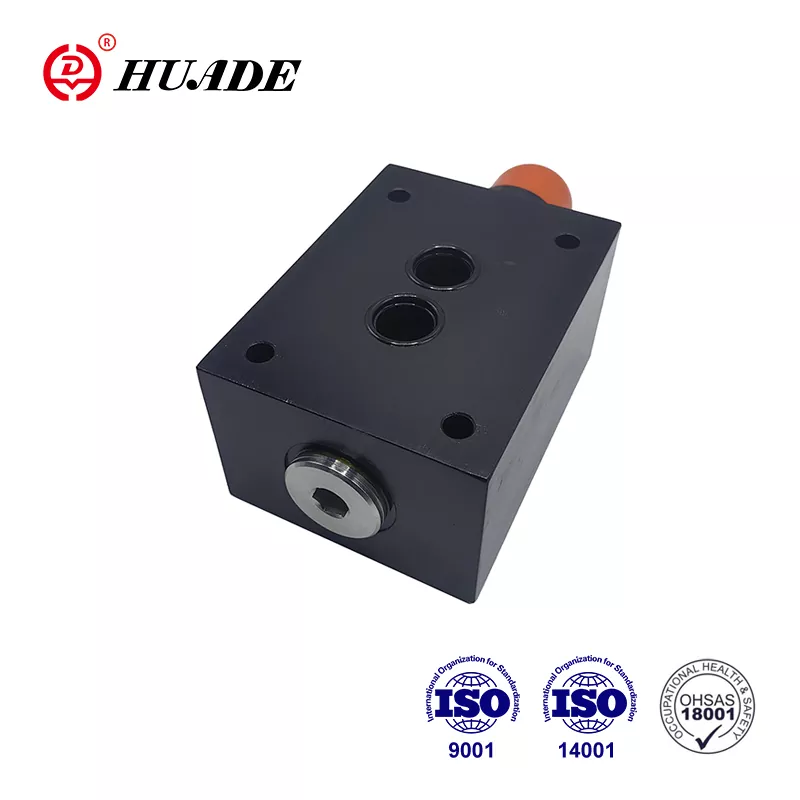

Клапан скіду ціску DBD

Beijing Huade Hydraulic Industrial Group - гэта вядомая дзяржаўная кампанія, якая спецыялізуецца на распрацоўцы, вытворчасці і абслугоўванні гідраўлічных вырабаў і абсталявання. Ахоўны клапан DBWT можа замяніць прадукты, прапанаваныя Rexroth®. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Huade Hydraulic мае добрую сістэму кантролю, каб гарантаваць высокую якасць гідраўлічных клапанаў. На заводзе працуе больш за 750 адзінак сучаснага вытворчага абсталявання, імпартаванага з усяго свету. Кожны клапан ціску будзе запакаваны ў воданепранікальныя поліэтыленавыя пакеты і стандартныя кардонныя скрынкі з прымацаванымі знакамі абароны ад падробак. Гідраўлічныя прадукты Huade® шырока выкарыстоўваюцца ў ваеннай прамысловасці для садзейнічання мадэрнізацыі абароннага абсталявання.

Параметр прадукту клапана скіду ціску DBD

Характарыстыка прадукту і прымяненне клапана скіду ціску DBD

Асаблівасці:

▶ Як патронны клапан

▶ Для разьбовых злучэнняў

▶ для мантажу падкладкі

▶ 3 элемента рэгулявання ціску, дадаткова:

· Паваротная ручка

·.Шасціграннік. шруба з галоўкай і ахоўным каўпачком

· Паваротная ручка са шкалой, якая замыкаецца

Ужыванне:

Функцыі, раздзел і сімвалы клапана скіду ціску DBD

Ахоўныя клапаны DBD - гэта тарельчатыя клапаны з прамым кіраваннем.

Яны выкарыстоўваюцца для абмежавання ціску ў гідраўлічнай сістэме.

Клапаны ў асноўным складаюцца з гільзы (1), спружыны (2), талеркі з дэмпферным золотником (4) (ступені ціску ад 2,5 да 40 МПа) або шара (4) (ступені ціску 63 МПа) і рэгулявальнага элемента (3). Налада ціску ў сістэме ажыццяўляецца плаўна з дапамогай рэгулявальнага элемента (3). Спружына (2) штурхае талерку (4) на сядзенне. Канал P падлучаны да сістэмы. Ціск, які прысутнічае ў сістэме, прыкладваецца да вобласці талеркі (або шара).

Калі ціск у канале P падымаецца вышэй клапана, усталяванага на спружыне (2), тарельчаты клапан (4) адкрываецца супраць спружыны (2). Цяпер вадкасць пад ціскам цячэ з канала P у канал T. Ход тарэльчыка (4) абмежаваны штыфтам. Каб падтрымліваць добрыя налады ціску ва ўсім дыяпазоне ціску, дыяпазон падзелены на 7 ступеняў ціску. Адзін ціск этап адпавядае пэўнай спружыне для максімальнага працоўнага ціску, які можа быць усталяваны з ёй.

Структура і сімвалы клапана скіду ціску DBD

Сімвалы ДБД

Заўвага

1. Вадкасць неабходна адфільтраваць. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.

3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.

4. Шрубы мацавання клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.

5. Неабходная шурпатасць паверхні, звязанай з клапанам, складае 0,8.

6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
