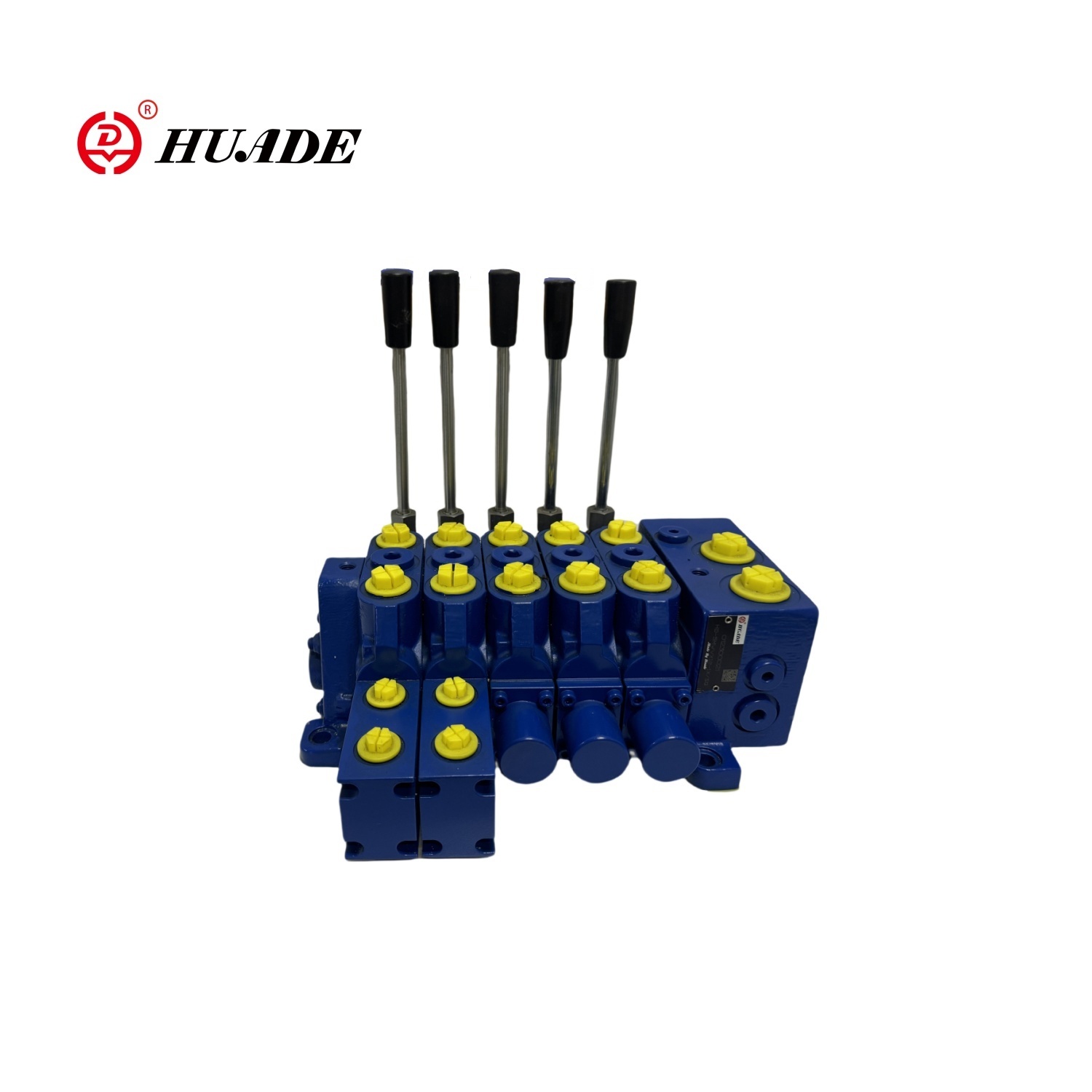

Шматбаковы клапан MWVX12-1X у асноўным прымяняецца ў такіх палях, як будаўнічая тэхніка, машыны для кіравання кучы і іншыя. Ён мае функцыю кампенсацыі ціску (пасля клапаннай кампенсацыі). Размеркаванне патоку прымае рэжым размеркавання незалежнага ад нагрузкі, вядомы пад назвай LUDV (нагрузка і разгрузка з накіраванай клапанамі і зменнай помпай перамяшчэння). У абодвух умовах нявырашанасці і насычэння, усе дзеянні выканання могуць працаваць нармальна. Прадукт прымае модульны дызайн, які дазваляе гнуткае спалучэнне ў адпаведнасці з патрэбамі карыстальніка.
| Звычайна | ||||||
| Вага | Суцэльны шматбаковы клапан (кг) | 5.5 | ||||
| Канец талеркі | 1.5 | |||||
| Імпарт алею | 7 | |||||
| Месца ўстаноўкі | Любое месцазнаходжанне | |||||
| Тып алею порта | Злучэнне з разьбой | |||||
| Гідраўлічныя параметры | ||||||
| Намінальны паток | Уваход на алеі P (L/Min) | 120 | ||||
| Працоўны алейны порт A, B (L/Min) | 70 | |||||
| Намінальны ціск | LS (бар) | 250 | ||||
| Максімальны працоўны ціск нафтавага порта | P (бар) | 250 | ||||
| A, B (бар) | 300 | |||||
| T (бар) | 20 | |||||
| A, B (бар) | 35 | |||||
| Максімальны пілотны ціск у алейным порце | Выкарыстоўвайце крывую кіравання ад 6 да 25 бар і пераканайцеся, што ціск на ўваходзе алею (мінімум 3 бар) | |||||
| Дыяпазон | ||||||
| Гідраўлічнае алей | DIN51524 Мінеральнае алей або VDMA24569 HEES | |||||
| Дыяпазон тэмператур гідраўлічнага алею (℃) | -20 да 80 | |||||
| Дыяпазон глейкасці V MM2/S | 10 да 380 | |||||
| Дапушчальны ўзровень заражэння гідраўлічным алеем | 20.18.16 Узровень | |||||
| Узровень чысціні ў адпаведнасці з IS04406 (C) | Рэкамендуецца выкарыстоўваць фільтр з мінімальнай дакладнасцю фільтрацыі β10≥75 | |||||
| Кіраўніцтва па заяўцы | Асноўны алейны порт | |||||
| P, T (A) | P, T (S) | М, ls | A, B, P3 | а, б | ||
| Крутоўны момант зацягвання трубы (нм) | 50 | 70 | 20 | 50 | 20 | |
| Налада ціску ў сістэме | Усталяванне з дапамогай клапана дапамогі ціску LS | |||||
| Заўвага: Не распыляйце блок клапана непасрэдна вадкасцю пад ціскам | ||||||
Асаблівасці:
| Ціск | 300 бар |
| Цячы | 120 л/мін |
| Намінальны ціск | 250 бар (бок помпы) |
| 300BAR (прывад) |
1. Загрузка, незалежнае ад ціску, размеркаванне патоку (LUDV)
Для зменных помпаў/для помпаў з фіксаваным перамяшчэннем
Убудаваны клапан для ўтрымання нагрузкі
Функцыя разгрузкі
2. Выдатныя характарыстыкі рэагавання
3. Значэнне піка з Reduce
4. Спасылка і астуджэнне
5. Пазычыце рызыку кавітацыі
6. Чып -структура: Уваход нафты; можна пашырыць за кошт злучэння CHIP (максімум 8 злучэнняў з аднаго боку, да 16 злучэнняў з прамежкавым злучэннем)
7. Форма кантролю: гідраўлічны кантроль; ручны кантроль патоку; Гідраўлічны і ручны кантроль злучэння
8. Загрузка кампенсацыі ціску; высокая паўтаральнасць; нізкі гістэрэз
9.Пальвер -лімітар асноўнага ходу можа быць выкарыстаны для налады патоку
10. Загрузі
11.LS Абмежаванне ціску функцыя: выкарыстоўваецца для ўсяго шматбаковага клапана
Прыкладанне:
Шматбаковы клапан MWVX12-1X у асноўным прымяняецца ў такіх палях, як будаўнічая тэхніка, машыны для кіравання кучы і іншыя.
