Калі гідраўлічным сістэмам неабходна падтрымліваць ціск без уцечак, шматслойная пласціна зваротнага клапана Z2S 10 становіцца важным кампанентам. Гэты зваротны клапан з пілотным кіраваннем ад Bosch Rexroth на працягу многіх гадоў быў надзейным выбарам у прамысловай гідраўліцы, і разуменне таго, як ён працуе, можа дапамагчы вам прыняць лепшыя рашэнні для вашага абсталявання.
Чым адрозніваецца Z2S 10
Z2S 10 - гэта не проста зваротны клапан. Гэта пілотная канструкцыя, якая знаходзіцца паміж гідраўлічнымі кампанентамі ў канфігурацыі, якую інжынеры называюць сэндвіч-пласцінай. Гэта азначае, што вы можаце ўкладваць яго непасрэдна паміж іншымі клапанамі або прывадамі без неабходнасці дадатковых труб або мантажных кранштэйнаў. Блокі клапанаў цякуць у адным кірунку цалкам, дазваляючы кантраляваны выпуск пры неабходнасці праз пілотны сігнал.
У канструкцыі выкарыстоўваюцца дзве асноўныя часткі, якія працуюць разам. Золотнік рэагуе на ціск пілота, а клапан з шаравым сядлом забяспечвае рэальную функцыю блакавання. Калі ціск пілота дасягае порта X або Y, золотник ссоўваецца і адкрывае сядзенне шара, дазваляючы вадкасці цячы назад. Без гэтага пілотнага сігналу шматслойная пласціна зваротнага клапана Z2S 10 забяспечвае герметычнасць ланцуга з нулявой уцечкай.
Тэхнічныя характарыстыкі, якія маюць значэнне
Разуменне лічбаў, якія стаяць за Z2S 10, дапаможа вам даведацца, ці падыходзіць ён вашай сістэме. Гэты клапан вытрымлівае ціск да 315 бар, што ахоплівае большасць прамысловых прымянення. Прапускная здольнасць дасягае 120 літраў у хвіліну, падыходзіць для сярэдніх і вялікіх прывадаў. Ціск крэкінгу ў напрамку свабоднага патоку бывае чатырох варыянтаў: 1,5, 3, 6 або 10 бар. Вы выбіраеце версію ў залежнасці ад таго, колькі супрацьціску патрэбна вашай сістэме.
Дыяпазон тэмператур таксама мае значэнне. Стандартныя ўшчыльненні NBR працуюць ад -30°C да +80°C, у той час як FKM ўшчыльняльнікі вытрымліваюць ад -20°C да +80°C, але забяспечваюць лепшую сумяшчальнасць з біяраскладальнымі гідраўлічнымі вадкасцямі. Клапан важыць каля 3 кілаграмаў і ўсталёўваецца ў любым становішчы, хоць для большасці ўстаноўак лепш за ўсё падыходзіць вертыкальнае размяшчэнне.
Чысціня вадкасці мае вырашальнае значэнне для сэндвіч-пласціны зваротнага клапана Z2S 10. Вытворца рэкамендуе ўзровень чысціні ISO 4406 20/18/15 або вышэй. Бруднае алей выклікае прыліпанне ўнутраных частак, што прыводзіць да няспраўнасці. Устаноўка належнай фільтрацыі прадухіляе гэтыя праблемы і павялічвае тэрмін службы клапана.
Як працуе пілотная аперацыя
Функцыя пілотнага кіравання адрознівае гэты клапан ад асноўных зваротных клапанаў. У звычайнай наладзе вы падключаеце порт A1 да прывада, а A2 - да накіравальнага клапана. Паток свабодна рухаецца ад A1 да A2, калі ціск перавышае наладу ціску расколіны. Але калі вы спрабуеце прасунуць вадкасць назад ад A2 да A1, шаравое сядзенне цалкам блакуе яе.
Каб вызваліць абмежаваны ціск, вы прыкладваеце ціск пілатара да порта X. Гэты ціск пілатара можа быць даволі нізкім, часта ўсяго ад 1,5 да 10 бар у залежнасці ад вашай канфігурацыі. Золотнік кіравання зрушваецца, механічна адкрываючы кран з шаравым сядлом. Цяпер вадкасць можа вяртацца з боку прывада назад праз клапан. Гэты кантраляваны выпуск прадухіляе ўдары і шум у вашым гідраўлічным контуры.
Функцыя папярэдняга адкрыцця ў стандартных версіях азначае, што клапан пачынае адкрывацца крыху раней, чым надыходзіць поўнае пілотнае ціск. Гэта паступовае дзеянне згладжвае пераход ціску. Некаторыя версіі, такія як SO41, пазбаўляюць ад папярэдняга адкрыцця для прыкладанняў, дзе патрабуецца больш рэзкі кантроль, хоць гэта можа ствараць больш шуму падчас пераключэння.
Дэталі ўстаноўкі і мантажу
Мантаж шматслойнай пласціны зваротнага клапана Z2S 10 адпавядае стандарту ISO 4401 для клапанаў памеру 05. У схеме мацавання выкарыстоўваюцца чатыры шрубы M6, закручаныя да 15,5 Ньютан-метраў. Таўшчыня паверхні вашай мантажнай пласціны павінна быць роўнай Rz 4 мікраметра або больш, каб прадухіліць уцечку праз ушчыльняльныя кольцы.
Укладваючы кампаненты, старанна разлічвайце даўжыню ніта. Вам трэба прайсці праз усе сэндвіч-пласціны плюс базавы клапан або калектар. Z2S 10 дадае 50 міліметраў да вышыні стэка ў стандартнай канфігурацыі. Злучэнні партоў адпавядаюць стандартным шаблонам ISO, што робіць яго сумяшчальным з большасцю прамысловых гідраўлічных кампанентаў.
Ушчыльняльныя кольцы ўшчыльняюць усе злучэнні партоў. Яны павінны быць сумяшчальныя з вашай гідраўлічнай вадкасцю. У сістэмах з мінеральным алеем выкарыстоўваюцца ўшчыльненні з нітрыевага каучуку (NBR), у той час як у сістэмах, якія працуюць з HETG або іншымі біяраскладальнымі вадкасцямі, патрэбныя ўшчыльненні з FKM. Устаноўка пашкоджаных або няправільнага тыпу ўшчыльненняў выклікае праблемы з уцечкай і забруджваннем.
Агульныя прымянення ў прамысловасці
Станкі выкарыстоўваюць сэндвіч-пласціну зваротнага клапана Z2S 10 для ўтрымання пазіцый нарыхтоўкі падчас змены інструмента. Без гэтага клапана гідраўлічны цыліндр адышоў бы ад уцечкі алею, што пагоршыла б дакладнасць. Пілотны выпуск дазваляе кантраляваць рух, калі машынны цыкл аднаўляецца.
Машыны для ліцця пад ціскам абапіраюцца на гэтыя клапаны для падтрымання пастаяннага ціску заціску формы падчас фазы астуджэння. Любое падзенне ціску прывядзе да дэфектаў дэталяў. Z2S 10 трывала фіксуе цыліндр заціску, выкарыстоўваючы пры гэтым мінімальны ціск пілота для вызвалення паміж цыкламі.
Гідраўлічныя прэсы маюць патрэбу ў дакладным утрыманні пазіцыі падчас шматэтапных аперацый фармавання. Сэндвіч-пласціна зваротнага клапана Z2S 10 прадухіляе паўзунне барана ўніз паміж націскамі. Гэта паляпшае якасць дэталяў і бяспеку аператара, пазбаўляючы ад нечаканых рухаў.
Пагрузачна-разгрузачнае абсталяванне, такое як пагрузчыкі, выкарыстоўвае гэтыя клапаны для прадухілення падзення грузу ў выпадку выхаду з ладу гідраўлічных ліній. Канструкцыя з пілотным кіраваннем дазваляе нармальна падымаць і апускаць, адначасова забяспечваючы бяспечную блакіроўку ў кірунку ўтрымання грузу.
Коды і варыянты замовы
Bosch Rexroth выкарыстоўвае спецыфічную кодавую сістэму для серыі Z2S 10. Асноўны фармат - Z2S 10, за якім ідуць літары і лічбы, якія абазначаюць спецыфічныя асаблівасці. Пустое месца азначае, што абодва порты A і B маюць функцыю блакіроўкі. Літара A азначае толькі блокі порта A, а B азначае толькі блокі порта B.
Лічба пасля гэтага паказвае ціск расколіны: 1 для 1,5 бар, 2 для 3 бар, 3 для 6 бар і 4 для 10 бар. Затым ідзе 3X, які паказвае серыю кампанентаў. Літара V з'яўляецца, калі ўшчыльняльнікі FKM замяняюць стандартныя ўшчыльненні NBR. Дадатковыя коды, такія як SO14, SO40, SO41 або SO60, паказваюць спецыяльныя функцыі, такія як абмежаванне ходу або знешнія парты кіравання.
Агульны нумар дэталі - R900407394 для стандартнай двухпортавай версіі з ціскам крэкінгу 1,5 бара. Версія A з адным портам мае нумар R900407424. Калі вам патрэбныя ўшчыльненні FKM для біяраскладальнага алею, звярніце ўвагу на такія нумары дэталяў, як R900407439.
Сумяшчальнасць з вадкасцямі і тэхнічнае абслугоўванне
Сэндвіч-пласціна зваротнага клапана Z2S 10 працуе з большасцю гідраўлічных вадкасцей. Стандартныя версіі без праблем спраўляюцца з мінеральнымі алеямі, такімі як HL, HLP і HVLP. Дыяпазон глейкасці вагаецца ад 2,8 да 500 квадратных міліметраў у секунду, ахопліваючы ўсё: ад разрэджаных гідраўлічных вадкасцей да густых алеяў у халодных умовах.
Біяраскладальныя вадкасці патрабуюць увагі да матэрыялу ўшчыльнення. Вадкасці HFC працуюць з ушчыльненнямі NBR, але алею HETG і HFDU патрэбныя ўшчыльненні FKM, каб прадухіліць пагаршэнне. Выкарыстанне няправільнага матэрыялу ўшчыльнення прыводзіць да набракання, зацвярдзення або расколін, што выклікае ўцечку і забруджванне.
Рэгулярнае тэхнічнае абслугоўванне прадугледжвае праверку чысціні гідраўлічнай вадкасці і замену фільтруючых элементаў перад іх абыходам. Забруджванне выяўляецца ў выглядзе павольнай рэакцыі клапана або няздольнасці вызвалення пры ўжыванні ціску кіравання. Узяцце проб алею і іх аналіз у адпаведнасці са стандартам ISO 4406 рана выяўляе праблемы.
Інтэрвалы замены ўшчыльняльнікаў залежаць ад умоў эксплуатацыі. Эксплуатацыя пры высокай тэмпературы або агрэсіўныя вадкасці скарачаюць тэрмін службы ўшчыльнення. Калі вы перабудоўваеце клапан, падбярыце матэрыял ушчыльнення да тыпу вадкасці і праверце ўсе ўнутраныя дэталі на наяўнасць зносу або пашкоджанняў.
Параўнанне альтэрнатыўных рашэнняў
Іншыя вытворцы прапануюць зваротныя клапаны з пілотным кіраваннем, але канструкцыя з шматслойнай пласцінай Z2S 10 мае перавагі. Серыя CVS ад Parker забяспечвае аналагічную функцыю з больш высокай прапускной здольнасцю да 150 літраў у хвіліну, але не мае функцыі папярэдняга адкрыцця, якая згладжвае пераходы ціску ў Z2S 10. Серыя PVG ад Eaton мае больш кампактныя памеры, але прапануе менш варыянтаў ціску ўзлому.

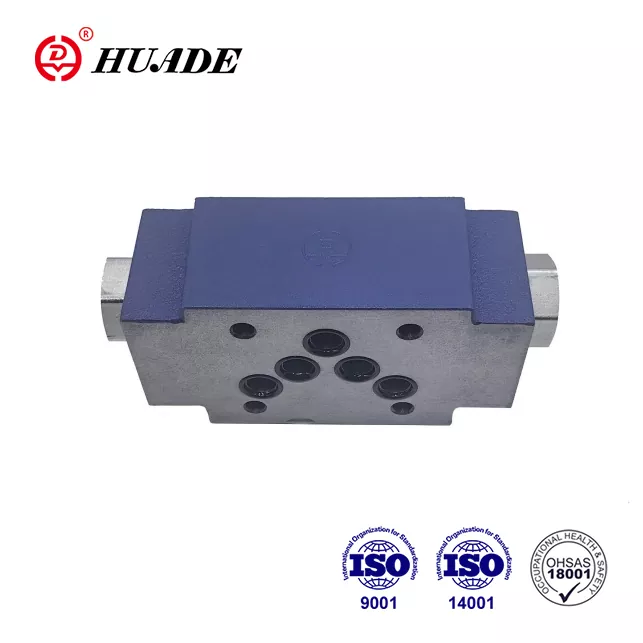

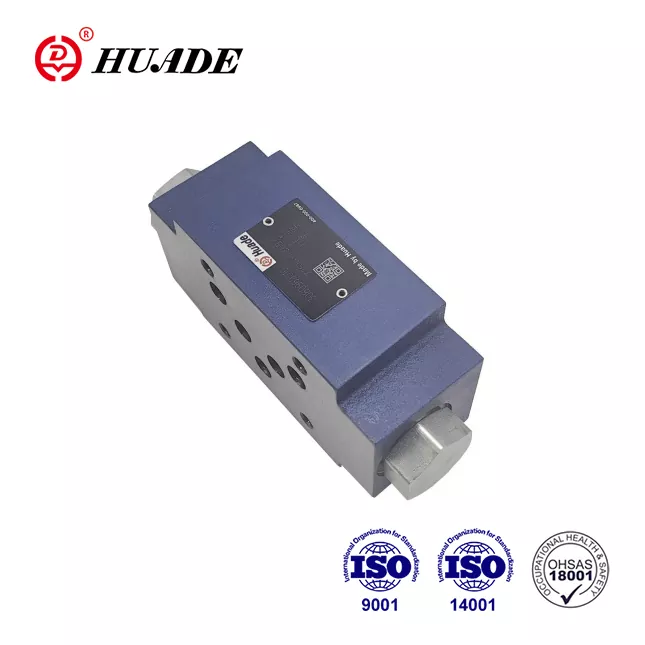

Некаторыя азіяцкія вытворцы, такія як Huade, вырабляюць клапаны, сумяшчальныя з Z2S 10, па больш нізкіх коштах. Яны адэкватна працуюць у менш патрабавальных прылажэннях, але могуць не адпавядаць даўгавечнасці Bosch Rexroth у суровых умовах або з забруджаным алеем. Металургія і якасць ушчыльненняў у арыгінальным абсталяванні ў цэлым паляпшаюцца на працягу доўгага тэрміну службы.
Простыя зваротныя клапаны без пілотнага кіравання каштуюць танней і кампактней мантуюцца. Аднак яны не могуць забяспечыць кантраляваны скід затрыманага ціску. Гэта абмежаванне робіць іх непрыдатнымі для прымянення, дзе неабходна кантраляваць рух прывада ў абодвух напрамках.
Патрабаванні да ціску пілота
Разуменне патрэб пілотнага ціску дапамагае распрацоўваць надзейныя схемы. Сэндвіч-пласціне зваротнага клапана Z2S 10 патрабуецца ўсяго каля 1,5-10 бар у пілотным порту, каб цалкам адкрыць, у залежнасці ад асноўнага ціску і расходу. Гэтыя нізкія патрабаванні азначаюць, што вы часта можаце адключаць кантрольны ціск ад існуючых рэгулюючых клапанаў без дадання ланцугоў павышэння.
Каэфіцыент адкрыцця кіравання паміж пілотнай зонай і асноўнай тарельчатай зонай складае прыблізна ад 1 да 11,5, што забяспечвае спрыяльнае памнажэнне ціску. Невялікія сілы пілота ствараюць вялікія сілы адчынення на сядзенні шара. Такая эфектыўнасць зніжае спажыванне энергіі і выпрацоўку цяпла ў вашай сістэме.
Калі ціск пілота апускаецца ніжэй за парогавае значэнне, клапан неадкладна зачыняецца. Сіла спружыны цвёрда ўмацоўвае мяч на сядзенні. Такое хуткае закрыццё прадухіляе зваротны паток, але можа ствараць скокі ціску, калі контуру не хапае належнага паглынання ўдараў. Даданне невялікіх акумулятараў або абмежавальных клапанаў гасіць гэтыя пераходныя працэсы.
Меркаванні сістэмнай інтэграцыі
Інтэграцыя шматслойнай пласціны зваротнага клапана Z2S 10 у ваш гідраўлічны контур патрабуе планавання. Клапан павінен размяшчацца паміж накіраваным рэгулюючым клапанам і прывадам на порту, які вы хочаце заблакаваць. Кіруючыя лініі падключаюцца да супрацьлеглага працоўнага адтуліны накіравальнага клапана, таму ціск пілотнага клапана паступае аўтаматычна, калі вы змяняеце кірунак.
Злучэнні бака для дрэнажу кантрольнага золотника важныя. Версія SO60 забяспечвае асобны Т-порт для зліву пілотнай секцыі ў бак, прадухіляючы павышэнне ціску, якое можа перашкодзіць працы клапана. Стандартныя версіі спажываюць унутраны ток праз асноўны ланцуг, які нармальна працуе ў большасці прыкладанняў, але можа выклікаць праблемы ў спецыялізаваных ланцугах.
Калі вы выкарыстоўваеце некалькі клапанаў Z2S 10 у адной сістэме, кожнаму з іх патрэбны ўласны пілот-сігнал. Перакрыжаванае злучэнне пілотных партоў можа стварыць нечаканае ўзаемадзеянне, калі адкрыццё аднаго клапана ўплывае на іншы. Захоўвайце пілотныя ланцугі незалежнымі, калі вы спецыяльна не распрацоўваеце камбінаваную працу.
Ліквідацыю распаўсюджаных праблем
Калі шматслойная пласціна зваротнага клапана Z2S 10 не блакуецца належным чынам, звычайнай віной з'яўляецца забруджванне. Часціцы бруду трапляюць паміж шарыкам і сядзеннем, ствараючы шлях уцечкі. Прамыванне сістэмы і паляпшэнне фільтрацыі выпраўляе большасць выпадкаў. Калі пасля чысткі ўцечка не знікае, сядзенне можа мець пашкоджанні, якія патрабуюць замены.
Няздольнасць адкрыць ціск пілота часта азначае, што золотник кіравання затрымаўся. Гэта адбываецца, калі лак назапашваецца ад перагрэтага алею або калі забруджванне вадой выклікае карозію. Разборка і чыстка клапана аднаўляе працу, але вы таксама павінны ліквідаваць першапрычыну ў стане вашай гідраўлічнай вадкасці.
Празмерны шум падчас адкрыцця звычайна паказвае на кавітацыю або хуткія змены ціску. Функцыя папярэдняга адкрыцця звычайна прадухіляе гэта, таму шум паказвае альбо на версію без папярэдняга адкрыцця, альбо на зношаныя ўнутраныя дэталі, якія затрымліваюць паслядоўнасць адкрыцця. Праверка версіі і праверка на знос дапамагае вызначыць неабходнае выпраўленне.
Павольная рэакцыя на пілотныя сігналы можа паказваць на нізкі ціск пілота або ўнутраную ўцечку вакол золотника кіравання. Вымярэнне пілотнага ціску на ўваходзе клапана пацвярджае, ці забяспечвае ваш контур дастатковы сігнал. Унутраная ўцечка патрабуе перабудовы клапана з новымі ўшчыльненнямі і праверкі стану адтуліны золотника.
Кошт і даступнасць
Кошт шматслойнай пласціны зваротнага клапана Z2S 10 адрозніваецца ў залежнасці ад рэгіёна і пастаўшчыка. Арыгінальныя клапаны Bosch Rexroth ад упаўнаважаных дыстрыб'ютараў у Вялікабрытаніі каштуюць каля £605 без уліку ПДВ для стандартных версій. Цэны ў іншых рэгіёнах адрозніваюцца ў залежнасці ад мясцовых размеркавальных сетак і імпартных пошлін.
Альтэрнатыўныя пастаўшчыкі і сумяшчальныя прадукты каштуюць танней. Цэны на эквіваленты азіяцкай вытворчасці могуць быць на 30-50 працэнтаў ніжэйшымі за цэны Bosch, захоўваючы пры гэтым разумную якасць для менш важных прыкладанняў. Купля праз прамысловыя платформы паставак, такія як MISUMI, або агульныя гандлёвыя пляцоўкі, такія як eBay, часам дае зніжкі, хоць праверка сапраўднасці становіцца важнай.
Тэрміны пастаўкі залежаць ад таго, ці ёсць у дыстрыб'ютараў патрэбная вам версія. Распаўсюджаныя варыянты, такія як версія з двума портамі 1,5 бар, хутка дастаўляюцца з запасаў. Незвычайныя канфігурацыі са спецыяльнымі опцыямі могуць запатрабаваць фабрычных заказаў з тэрмінам дастаўкі ў некалькі тыдняў. Загадзя планаванне і абслугоўванне запасных частак для важных машын прадухіляюць дарагія прастоі.
Экалагічныя і будучыя тэндэнцыі
У гідраўлічным абсталяванні ўсё часцей выкарыстоўваюцца біяраскладальныя вадкасці для памяншэння ўздзеяння на навакольнае асяроддзе ад разліваў і ўцечак. Сэндвіч-пласціна зваротнага клапана Z2S 10 адаптуецца да гэтай тэндэнцыі праз варыянты ўшчыльненняў FKM, сумяшчальныя з HETG і іншымі вадкасцямі на біялагічнай аснове. Гэтая сумяшчальнасць дазваляе перайсці на экалагічна чыстую гідраўліку без замены ўсіх клапанаў.
Больш жорсткія правілы выкідаў патрабуюць лепшай герметызацыі ў гідраўлічных сістэмах. Блакаванне нулявой уцечкі ў Z2S 10 дапамагае машынам адпавядаць гэтым стандартам. Абсталяванне, якое працуе ў такіх адчувальных асяроддзях, як харчовая прамысловасць або чыстыя памяшканні, асабліва выйграе ад надзейнай герметычнасці, якую забяспечвае гэты клапан.
Будучыя распрацоўкі могуць прынесці электронны кантроль гідраўлічных клапанаў. Датчыкі, якія вызначаюць ціск пілота, хуткасць патоку або становішча клапана, могуць інтэгравацца ў сістэмы кіравання машынай. У той час як асноўная канструкцыя Z2S 10 застаецца выключна механічнай, гэтыя дапаўненні дазволяць прагназаваць абслугоўванне і лепшую аптымізацыю сістэмы.
Робім правільны выбар
Выбар сэндвіч-пласціны зваротнага клапана Z2S 10 мае сэнс, калі вам патрабуецца надзейнае ўтрыманне ціску ў кампактным корпусе. Мацаванне на сэндвіч-пласціне эканоміць прастору і памяншае патэнцыйныя кропкі ўцечкі ў параўнанні з убудаванымі клапанамі. Пілотная праца дае вам кантраляваны выпуск без складанай дадатковай схемы.
Пры замове ўлічвайце ўзровень ціску, патрабаванні да расходу і тып вадкасці. Падбярыце ціск расколіны да патрэб вашай сістэмы, балансуючы паміж нізкім супрацівам свабоднага патоку і адэкватнай папярэдняй нагрузкай для трывалай пасадкі. Выбірайце ўшчыльненні FKM, калі вы выкарыстоўваеце што-небудзь, акрамя мінеральнага алею, каб забяспечыць працяглы тэрмін службы ўшчыльнення.
Z2S 10 лепш за ўсё працуе ў сістэмах з добрай чысцінёй вадкасці і рэгулярным абслугоўваннем. Калі ваша эксплуатацыя мае тэндэнцыю да занядбанага абслугоўвання або ў вельмі брудных умовах, у клапана могуць узнікнуць праблемы з надзейнасцю. У такіх выпадках больш трывалыя канструкцыі з вялікімі зазорамі могуць служыць лепш, нягледзячы на больш высокі ўзровень уцечак.
Для большасці прамысловых гідраўлічных прыкладанняў, якія патрабуюць утрымання становішча і кантраляванага выпуску, шматслойная пласціна зваротнага клапана Z2S 10 забяспечвае надзейную працу па разумнай цане. Яго доўгі вопыт і шырокая даступнасць робяць яго бяспечным выбарам як для новых канструкцый, так і для замены.
