Калі гідраўлічным сістэмам патрабуецца надзейнае кіраванне патокам без уцечак, зваротны клапан Z2S 22 з'яўляецца правераным рашэннем. Гэты кампанент Bosch Rexroth падтрымлівае прамысловае абсталяванне на працягу многіх гадоў, і разуменне таго, як ён працуе, можа дапамагчы вам прыняць лепшыя рашэнні для вашай гідраўлічнай ўстаноўкі.
Чым адрозніваецца Z2S 22

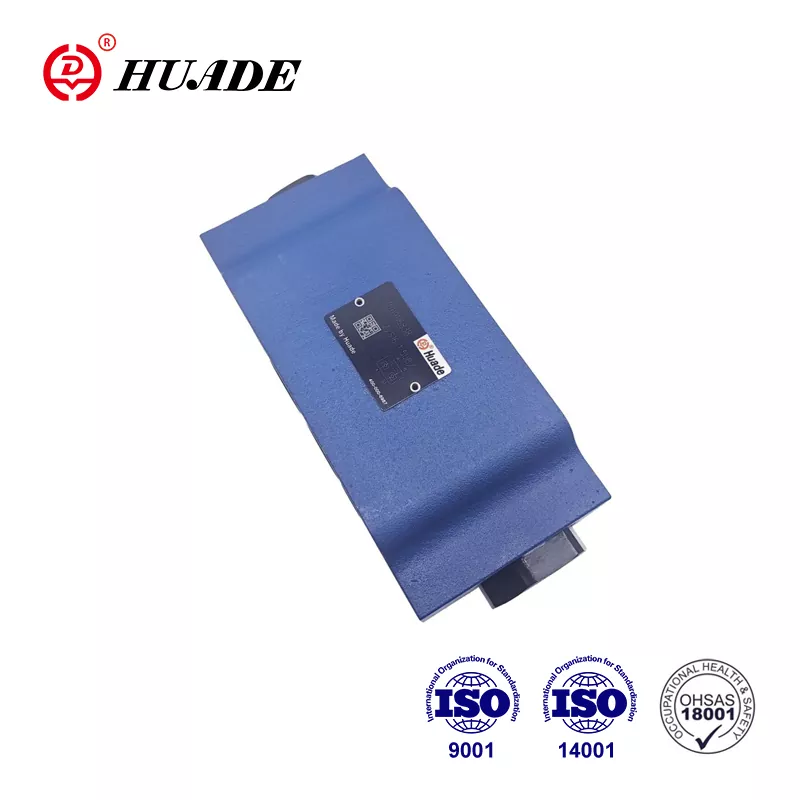

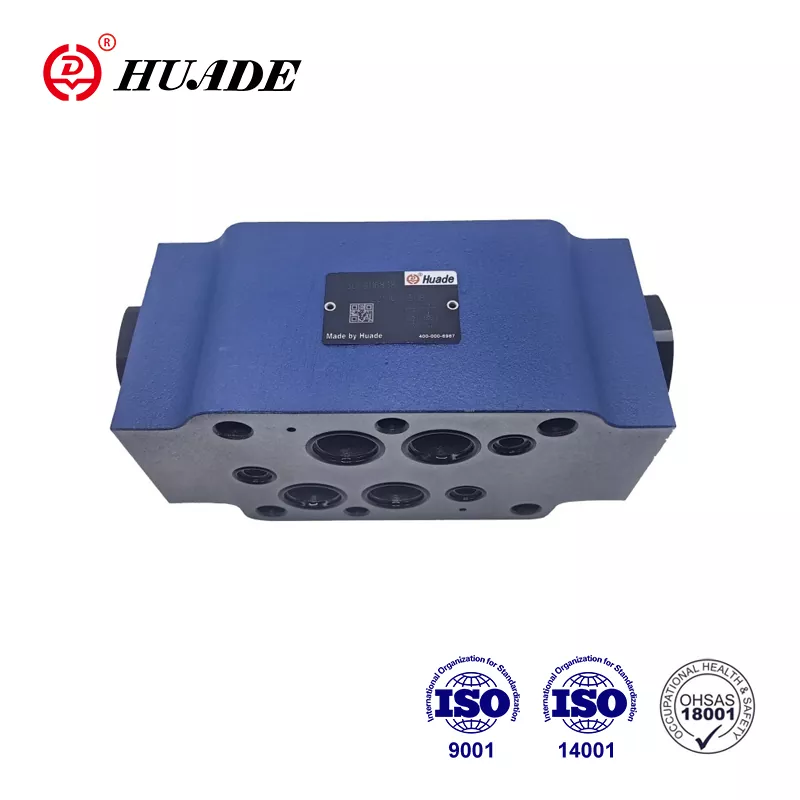

Сэндвіч-пласціна зваротнага клапана Z2S 22 працуе як зваротны клапан з пілотным кіраваннем, прызначаны для сістэм памеру NG25. У адрозненне ад асноўных падпружыненых зваротных клапанаў, у гэтай сэндвіч-пласціне выкарыстоўваецца двухступеністая канструкцыя, якая забяспечвае лепшы кантроль пры скіданні ціску. Клапан забяспечвае свабодны паток у адным накірунку, адначасова блакуючы зваротны паток, і яго можна адкрыць з заблакіраванага боку, калі ціск пілатара прыкладваецца да порта X.
Канструкцыя сэндвіч-пласціны азначае, што вы можаце ўкладваць яе вертыкальна паміж іншымі гідраўлічнымі кампанентамі. Гэта эканоміць месца ў перапоўненых машынных установках. Z2S 22 адпавядае шаблонам портаў ISO 4401-08-08-0-05, што робіць яго сумяшчальным са стандартнымі гідраўлічнымі калектарамі, якія выкарыстоўваюцца ў розных тыпах абсталявання.
Што вылучае гэты зваротны клапан, так гэта функцыя папярэдняга адкрыцця ў большасці версій. Калі пілотны клапан адкрываецца, ціск зніжаецца паступова праз сістэму ўвільгатнення, а не адразу. Гэта прадухіляе ўдарныя хвалі і шум, якія пашкоджваюць ушчыльнення і ствараюць галаўны боль пры абслугоўванні гідраўлічных сістэм.
Тэхнічныя характарыстыкі, якія маюць значэнне
Сэндвіч-пласціна зваротнага клапана Z2S 22 вытрымлівае максімальны працоўны ціск да 315 бар і хуткасць патоку да 450 літраў у хвіліну. Гэтыя лічбы атрыманы з выпрабаванняў з выкарыстаннем мінеральнага алею HLP46 пры 40 градусах Цэльсія. Корпус клапана важыць ад 12 да 13 кілаграмаў з памерамі 212 мм у даўжыню, 117 мм у шырыню і 100 мм у вышыню.
Варыянты ціску ўзлому вар'іруюцца ад 3 бар да 10 бар, пазначаныя кодамі ад 1 да 4 у нумары дэталі. Больш высокі ціск расколіны азначае мацнейшую блакіроўку зваротнага ходу, але для адкрыцця патрабуецца большы ціск пілатара. Клапан працуе з тэмпературай гідраўлічнага алею ад мінус 30 да плюс 80 градусаў Цэльсія пры выкарыстанні ўшчыльненняў NBR, што ахоплівае большасць прамысловых умоў.
Злучэнні партоў ўключаюць пазіцыі P, A, B, T, X і Y. Порты A і B падключаюцца да выканаўчых механізмаў, у той час як порт X атрымлівае ціск пілота, каб вызваліць функцыю праверкі. Для ўстаноўкі неабходныя шэсць нітаў M12, закручаныя да 70 Нм, а шурпатасць мантажнай паверхні павінна быць роўная Rz 4 або больш гладкай, каб прадухіліць уцечкі.
Шматслойная пласціна зваротнага клапана Z2S 22 забяспечвае нулявую ўцечку ў напрамку блакавання падчас звычайнай працы. Гэта важна для такіх прыкладанняў, як утрыманне вертыкальных цыліндраў у становішчы на працягу ночы або падчас прыпынкаў на тэхнічнае абслугоўванне. Нават пасля некалькіх месяцаў прастою клапан павінен захоўваць герметычнасць без дрэйфу.
Як на самай справе працуе Z2S 22
Паток свабодна рухаецца ад A1 да A2 або B1 да B2 праз клапан, калі ціск штурхае ў адкрытым кірунку. Просты створкавы клапан адкрываецца пад ціскам патоку, ствараючы мінімальны супраціў. Крывыя падзення ціску паказваюць амаль лінейныя паводзіны, што азначае, што паток прадказальна павялічваецца па меры павышэння ціску.
У зваротным кірунку створкавы клапан шчыльна прылягае да корпуса клапана, ствараючы блякавальнае ўшчыльненне. У клапане выкарыстоўваецца канструкцыя шаравога сядла з плошчай A2 і талерка з плошчай A1. Калі пілотны ціск паступае праз порт X, ён дзейнічае на зону золотника кіравання A3. Суадносіны плошчаў паміж A3 і A2 складае прыкладна 1 да 12,5, што азначае, што для адкрыцця галоўнага клапана вам спатрэбіцца адносна нізкі ціск пілота.
Механізм папярэдняга адкрыцця пачынае працаваць да дасягнення поўнага пілотнага ціску. Калі золотник кіравання пачынае рухацца, з'яўляецца невялікае адтуліну, якое дазваляе паступова выраўноўваць ціск. Гэта амартызаванае адтуліну прадухіляе раптоўнае падзенне ціску, якое выклікае эфект гідраўлічнага ўдару ў гідраўлічных лініях. Амартызуючае дзеянне абараняе ўшчыльнення помпы, злучэнні шлангаў і ўшчыльнення штока цыліндру ад ударных нагрузак.
Спецыяльныя версіі змяняюць гэтую асноўную аперацыю. Варыянт SO40 дадае знешні порт G1/4 для пілотнага кіравання, карысны, калі вам патрэбна дыстанцыйнае кіраванне клапанам. Версія SO60 выпускае вентыляцыйную катушку кіравання ў порт T, паляпшаючы дакладнасць адключэння ў некаторых схемах.
Дзе лепш за ўсё працуе зваротны клапан Z2S 22
Сістэмы прамысловай аўтаматызацыі шырока выкарыстоўваюць шматслойную пласціну зваротнага клапана Z2S 22. Машыны для ліцця пад ціскам абапіраюцца на гэтыя клапаны, каб устойліва ўтрымліваць формы падчас цыклаў астуджэння. Прэс-тармазы выкарыстоўваюць іх для падтрымання становішча цыліндра, калі гідраўлічныя помпы адключаюцца паміж аперацыямі згінання. Робатызаваным рукам патрэбен клапан, каб прадухіліць дрэйф нагрузкі пры ўтрыманні пазіцыі.
Пагрузачна-разгрузачнае абсталяванне, такое як пагрузчыкі і нажнічныя пад'ёмнікі, карыстаецца канструкцыяй без уцечак. Стандартны спружынны зваротны клапан можа дазволіць дастаткова прасочвання, каб платформа павольна апускалася на працягу некалькіх гадзін. Сэндвіч-пліта Z2S 22 ліквідуе гэтую праблему, захоўваючы становішча бясконца доўга без працы помпы.
Сістэмы кантролю кроку ветравых турбін працуюць у складаных умовах з ваганнямі тэмператур і рызыкай заражэння. Сэндвіч-пласціна зваротнага клапана спраўляецца з гэтымі асяроддзямі ў спалучэнні з належнай фільтрацыяй. Праграмы ў энергетычным сектары патрабуюць надзейнасці, таму што паломка клапана падчас працы турбіны можа пашкодзіць дарагія каробкі перадач.
Кампактны сэндвіч-канструкцыя мае вялікае значэнне ў мабільным абсталяванні, дзе месца важна. Экскаватары, краны і сельскагаспадарчая тэхніка выконваюць мноства функцый на абмежаваных участках. Размяшчэнне зваротнага клапана Z2S 22 паміж накіравальнымі клапанамі і іншымі шматслойнымі пласцінамі памяншае памер калектара ў параўнанні з традыцыйнымі зваротнымі клапанамі, усталяванымі на трубе.
Параўнанне варыянтаў клапанаў
Стандартныя спружынныя зваротныя клапаны каштуюць менш, чым Z2S 22, звычайна ў дыяпазоне ад 200 да 500 долараў. Яны выдатна працуюць для простых прыкладанняў, але не маюць пілотнага кантролю і часта маюць нязначную ўцечку. Хуткасць водгуку ніжэй, таму што спружына павінна сціснуцца, перш чым пачнецца паток.
Двухдыскавыя вафельныя зваротныя клапаны спраўляюцца з вялікімі патокамі, якія часам перавышаюць 500 літраў у хвіліну. Яны важаць менш, чым сэндвіч-пліты, і добра працуюць у сістэмах трубаправодаў нізкага ціску да 250 бар. Аднак дыскавыя клапаны могуць закрыцца, калі паміж дыскам і сядлом патрапіць забруджванне. Устойлівасць да карозіі таксама ніжэй у стандартных канструкцыях.
Сэндвіч-пласціна зваротнага клапана Z2S 22 звычайна каштуе ад 1000 да 1500 долараў у залежнасці ад канфігурацыі і пастаўшчыка. Гэтая больш высокая цана адлюстроўвае магчымасць пілотнай працы, канструкцыю з нулявой уцечкай і перавагі інтэграцыі. Выдаткі на тэхнічнае абслугоўванне могуць быць меншымі на працягу ўсяго тэрміну службы клапана, таму што сэндвіч-канструкцыя абараняе ўнутраныя кампаненты ад знешніх пашкоджанняў.
Параўнанне прадукцыйнасці паказвае, што Z2S 22 падтрымлівае стабільны паток да 450 літраў у хвіліну пры 315 бар, у той час як многія спружынныя праверкі пачынаюць паказваць павелічэнне ціску звыш 300 літраў у хвіліну. Канструкцыя з пілотным кіраваннем таксама хутчэй рэагуе на сігналы кіравання, чым спружыністыя, таму што яна не змагаецца з сілай спружыны падчас адчынення.
Патрабаванні да ўстаноўкі, якія вы павінны ведаць
Устанаўлівайце шматслойную пласціну зваротнага клапана Z2S 22 у любой арыентацыі, але часцей за ўсё вертыкальная кладка. Перад зборкай старанна ачысціце абедзве спалучаныя паверхні. Любы бруд, задзірыны або стары матэрыял пракладкі могуць стварыць шляхі ўцечкі, якія парушаюць канструкцыю з нулявой уцечкай.
Прыкладзеце ўшчыльняльныя кольцы, якія ўваходзяць у камплект, да кожнага порта, перш чым размясціць клапан. Ўшчыльняльнікі размяшчаюцца ў канаўках, апрацаваных на паверхні сэндвіч-пласціны. Пераканайцеся, што ўшчыльняльнікі правільна размешчаны і не перакручаны, што можа прывесці да іх выціскання пад ціскам.
У шаблонах нітаў выкарыстоўваецца шэсць шруб M12 па стандартнай схеме ISO. Зацягніце шрубы ў выглядзе зоркі з крутоўным момантам 70 Нм. Празмернае зацягванне можа прывесці да дэфармацыі корпуса клапана і зліпання ўнутраных частак. Недастатковая зацяжка дапускае вонкавую ўцечку і патэнцыйную страту ціску.
Для версій SO40 з вонкавымі пілотнымі портамі падключыце фітынгі G1/4 да крыніцы пілотнага ціску. Каб гарантаваць поўнае адкрыццё, пераканайцеся, што ціск пілота перавышае ціск расколіны як мінімум на 50 працэнтаў. Недастатковы ціск пілота выклікае частковае адкрыццё і абмежаванне патоку.
Перад запускам праверце сістэму на чысціню. Сэндвіч-пласціна зваротнага клапана Z2S 22 патрабуе гідраўлічнага алею, які адпавядае коду чысціні ISO 4406 20/18/15 або вышэй. Гэта азначае менш за 5000 часціц памерам больш за 4 мікрон на мілілітр вадкасці. Забруджванне выклікае 80 працэнтаў паломак клапанаў, згодна з дадзенымі аб тэхнічным абслугоўванні прамысловасці.
Тэхнічнае абслугоўванне і ліквідацыю непаладак
Рэгулярная замена фільтра абараняе шматслойную пласціну зваротнага клапана ад пашкоджання забруджваннямі. Мяняйце фільтры з перыядычнасцю, рэкамендаванай для вашага тыпу гідраўлічнага алею. Мінеральныя алею, такія як HLP46, працуюць даўжэй паміж заменамі, чым біяраскладальныя вадкасці, якія могуць патрабаваць удвая часцейшага абслугоўвання.
Праверце клапан падчас адключэнняў сістэмы на тэхнічнае абслугоўванне. Звярніце ўвагу на вонкавае прасочванне алею вакол граняў шматслойнай пласціны, што паказвае на знос ушчыльнення або аслабленне крапежнага ніта. Унутраная ўцечка выяўляецца ў выглядзе дрэйфу прывада з цягам часу, хоць гэта рэдка бывае пры правільнай устаноўцы.
Калі ў клапана ўзнікаюць праблемы са сносам, спачатку праверце ціск пілота. Недастатковы ціск пілота можа не цалкам адкрыць клапан, што прывядзе да абмежавання патоку і няпоўнага вызвалення становішча. Вымерайце фактычны ціск у порце X ва ўмовах нагрузкі, а не толькі статычны ціск.
Шум або ўдары падчас адкрыцця клапана паказваюць на адсутнасць або пашкоджанне кампанентаў перад адкрыццём. У некаторых старых мадэлях Z2S 22 гэтая функцыя адсутнічае, і пераабсталяванне да версіі SO55 ліквідуе праблему. Рэзкія перапады ціску ствараюць удары, якія ў канчатковым выніку пашкоджваюць ушчыльненні і злучэнні ва ўсёй сістэме.
Няўдалае адкрыццё звычайна сведчыць аб забруджванні золотника пілотнага кіравання. Прамыванне сістэмы і ўстаноўка належнай фільтрацыі вырашае большасць выпадкаў. Пастаянныя праблемы могуць запатрабаваць разборкі клапана і праверкі шаравога сядзення і паверхняў талеркі на наяўнасць драпін або ўбудаваных часціц.
Захоўвайце запасныя сэндвіч-пласціны зваротнага клапана ў сухіх месцах, удалечыні ад экстрэмальных тэмператур. Трымайце ахоўныя каўпачкі на партах, каб прадухіліць забруджванне падчас захоўвання. Запасныя ўшчыльняльнікі для замены NBR або FKM у залежнасці ад патрабаванняў вашай сістэмы, паколькі пагаршэнне ўшчыльнення ад старэння паліцы можа адбывацца на працягу некалькіх гадоў.
Падрабязная інфармацыя аб парадку і нумары дэталі
Сэндвіч-пласціна зваротнага клапана Z2S 22 выкарыстоўвае структураваную сістэму нумарацыі дэталяў. Пачніце з Z2S 22, затым дадайце абазначэнне канала. Працяжнік азначае два каналы для бакоў A і B. Адна толькі літара A ці B вызначае працу аднаго канала толькі з гэтага боку.
Далей ідзе код ціску ўзлому ад 1 да 4, што азначае 3, 5, 7,5 або 10 бар адпаведна. Больш высокія лічбы забяспечваюць больш моцную блакіроўку задняга ходу, але патрабуюць большага націску пілота. Затым 5X з'яўляецца ва ўсіх стандартных мадэлях, а затым дадатковыя коды апрацоўкі паверхні, такія як J50 для пасівацыі.
Спецыяльныя версіі дадаюць такія коды, як SO40 для вонкавых пілотных партоў або SO60 для вентыляцыі з золотника ў бак. Літара V у канцы паказвае на ўшчыльненні FKM замест стандартнага NBR для сумяшчальнасці з высокімі тэмпературамі або агрэсіўнымі вадкасцямі. Поўны прыклад можа прачытаць Z2S 22 A 2 5X V SO40.
Мантажныя камплекты з ушчыльняльнікамі і пракладкамі заказваюцца асобна. Праверце каталог Bosch Rexroth, каб знайсці сумяшчальныя камплекты, якія адпавядаюць вашай версіі клапана. Выкарыстанне няправільных матэрыялаў для ўшчыльненняў прыводзіць да хуткага выхаду з ладу, асабліва вогнеўстойлівай гідраўлікі або біяраскладальных алеяў.
Пошук надзейных пастаўшчыкоў
Bosch Rexroth прадае непасрэдна праз сваю інтэрнэт-краму і рэгіянальных дыстрыб'ютараў. Афіцыйныя каналы гарантуюць арыгінальныя дэталі і належную тэхнічную падтрымку. Тэхнічныя лісты спампоўваюцца з іх сайта, выкарыстоўваючы нумар дакумента R900432915.
BuyRexroth працуе як буйны дыстрыб'ютар з онлайн-заказамі і неадкладнай дастаўкай для звычайных канфігурацый. Іх цана складае каля 1426 долараў за стандартныя сэндвіч-пласціны зваротнага клапана Z2S 22 з звычайнай дастаўкай ад аднаго да трох працоўных дзён.
Другасныя рынкі на eBay прапануюць б / у і лішнія клапаны ад 500 да 1000 долараў. Купля патрыманага мае сэнс для замены частак старога абсталявання, але ўважліва праверце яго на наяўнасць пашкоджанняў і зносу. Адсутныя або пашкоджаныя пломбы могуць быць не бачныя на фотаздымках.
Прамысловыя пастаўшчыкі, такія як Hydraulics Online і Pha-Auto, пастаўляюць Z2S 22 разам з поўнымі гідраўлічнымі сістэмамі. Яны забяспечваюць мясцовую тэхнічную падтрымку і могуць дапамагчы з пытаннямі па ўсталёўцы. Оптавыя пакупнікі могуць дамовіцца аб лепшай цане праз прамы кантакт з рэгіянальнымі прадстаўнікамі Bosch Rexroth.
Кітайскія вытворцы прапануюць альтэрнатывы па меншай цане праз такія платформы, як Made-in-China. Нягледзячы на тое, што яны могуць працаваць для менш важных прыкладанняў, якасць і характарыстыкі прадукцыйнасці адрозніваюцца ад арыгінальных прадуктаў Bosch Rexroth. Чакайце змены паказчыкаў ціску, матэрыялаў ушчыльненняў і допускаў на памеры.
Меркаванні сумяшчальнасці вадкасці
Такія мінеральныя гідраўлічныя масла, як HL і HLP, выдатна працуюць са стандартнымі ўшчыльняльнікамі NBR у шматслойнай пласціне зваротнага клапана Z2S 22. Яны застаюцца найбольш распаўсюджанымі вадкасцямі ў прамысловай гідраўліцы з-за іх стабільнай працы і разумнага кошту.
Асаблівай увагі патрабуюць вогнетрывалыя вадкасці. Тыпы HFDU і HFDR абмяжоўваюць максімальны ціск да 210 бар замест стандартных 315 бар. Працоўная тэмпература гэтых вадкасцей не павінна перавышаць 60 градусаў Цэльсія. Тэрмін службы можа зменшыцца на 30-100 працэнтаў у параўнанні з выкарыстаннем мінеральнага масла.
Біяраскладальная гідраўліка, такая як HETG і HEES, працуе з Z2S 22, але патрабуе больш частых інтэрвалаў тэхнічнага абслугоўвання. Гэтыя вадкасці лягчэй паглынаюць вільгаць і руйнуюцца хутчэй, чым мінеральныя масла. Часцей мяняйце фільтры і ўважліва сочыце за чысцінёй сістэмы.
Для сінтэтычных вадкасцей часта патрабуюцца ўшчыльненні FKM замест стандартнага NBR. Код V у нумары дэталі вызначае гэты матэрыял ушчыльнення. Праверце табліцы сумяшчальнасці, перш чым выбраць клапан для сістэм з сінтэтычнай або экзатычнай вадкасцю. Выкарыстанне няправільных матэрыялаў для ўшчыльнення выклікае хуткае набраканне або зацвярдзенне, што прыводзіць да ўцечкі або зліпання.
Водна-гліколевыя вадкасці могуць працаваць у залежнасці ад канкрэтнага складу. Перад замовай звярніцеся ў службу тэхнічнай падтрымкі Bosch Rexroth, каб даведацца пра характарыстыкі вадкасці. Некаторыя вадкасці на воднай аснове шкодзяць стандартным матэрыялам ушчыльнення або раз'ядаюць унутраныя кампаненты.
Прадукцыйнасць у розных умовах
Экстрэмальныя тэмпературы ўплываюць на прадукцыйнасць шматслойнай пласціны зваротнага клапана Z2S 22. Халодны запуск пры тэмпературы ніжэй за мінус 20 градусаў патрабуе ўшчыльненняў з NBR, у той час як FKM вытрымлівае больш высокія тэмпературы да 80 градусаў навакольнага асяроддзя. Глейкасць вадкасці змяняецца з тэмпературай, што ўплывае на характарыстыкі патоку і час водгуку.
Брудныя асяроддзя патрабуюць выдатнай фільтрацыі. Будаўнічае і горназдабыўное абсталяванне сутыкаецца з пастаянным забруджваннем пылам, вадой і смеццем. Устаноўка фільтрацыі, якая адпавядае ISO 4406 20/18/15, прадухіляе большасць праблем з забруджваннем, але ў экстрэмальных умовах можа спатрэбіцца яшчэ больш тонкая фільтрацыя.
Прыкладанні з высокай вібрацыяй выйграюць ад стылю мантажу на сэндвіч-пласціну. Зваротныя клапаны з разьбой могуць з часам аслабіцца ад вібрацыі, у той час як шматслойныя пласціны з балтамі застаюцца надзейнымі. Выкарыстоўвайце фіксатар разьбы на крапежных балтах ва ўмовах моцнай вібрацыі.
Прыбярэжныя і марскія ўмовы падвяргаюць гідраўлічныя кампаненты ўздзеянню салёнага паветра і вільгаці. Дадатковая пасівацыя J50 забяспечвае лепшую каразійную ўстойлівасць вонкавага корпуса клапана. Унутраныя кампаненты застаюцца абароненымі гідраўлічным алеем, але забруджванне вільгаццю становіцца больш сур'ёзнай праблемай каля вады.
Вышыня ўплывае на прадукцыйнасць гідраўлікі праз суадносіны ціску і тэмпературы. Абсталяванне, якое знаходзіцца на вялікай вышыні, можа мець патрэбу ў розных наладах ціску ўзлому, таму што атмасферны ціск адрозніваецца. Пракансультуйцеся з інжынерамі-гідратэхнікамі для ўстаноўкі вышэй за 2000 метраў.
Будучыя распрацоўкі ў тэхналогіі гідраўлічных клапанаў
Інтэграцыя электроннага маніторынгу ўяўляе сабой наступны крок для такіх кампанентаў, як сэндвіч-пласціна зваротнага клапана Z2S 22. Датчыкі, убудаваныя ў сэндвіч-пласціны, могуць паведамляць пра фактычную хуткасць патоку, перапады ціску і ўмовы ўнутранага зносу. Прагнастычнае абслугоўванне становіцца магчымым, калі сістэмы выяўляюць пагаршэнне прадукцыйнасці да таго, як адбудзецца збой.
Палепшаныя матэрыялы ўшчыльненняў працягваюць развівацца. Новыя палімерныя злучэнні забяспечваюць лепшую хімічную ўстойлівасць і больш працяглы тэрмін службы ў больш шырокім дыяпазоне тэмператур. Першапачаткова гэтыя матэрыялы каштуюць даражэй, але памяншаюць час прастояў і частату замены.
Адытыўная вытворчасць можа змяніць спосаб вытворчасці гідраўлічных кампанентаў. Корпусы клапанаў, надрукаваныя на 3D, могуць аптымізаваць унутраныя шляхі патоку больш, чым дазваляе механічная апрацоўка. Складаная ўнутраная геаметрыя можа павысіць прадукцыйнасць пры зніжэнні вагі і выкарыстання матэрыялу.
Інтэлектуальныя гідраўлічныя сістэмы будуць аўтаматычна рэгуляваць параметры клапана ў залежнасці ад умоў працы. Зваротны клапан можа змяняць ціск узлому ў адпаведнасці з патрабаваннямі да нагрузкі, паляпшаючы энергаэфектыўнасць. Ціск пілота можа рэгулявацца для аптымальнай хуткасці адкрыцця пры розных умовах патоку.
Сэндвіч-пласціна зваротнага клапана Z2S 22 уяўляе сабой адпрацаваную тэхналогію, якая надзейна абслугоўвае бягучыя прамысловыя патрэбы. У той час як удасканаленні будуць адбывацца паступова, асноўныя прынцыпы праектавання зваротных клапанаў з пілотным кіраваннем, верагодна, застануцца актуальнымі на працягу многіх гадоў ва ўсіх гідраўлічных прылажэннях па ўсім свеце.
