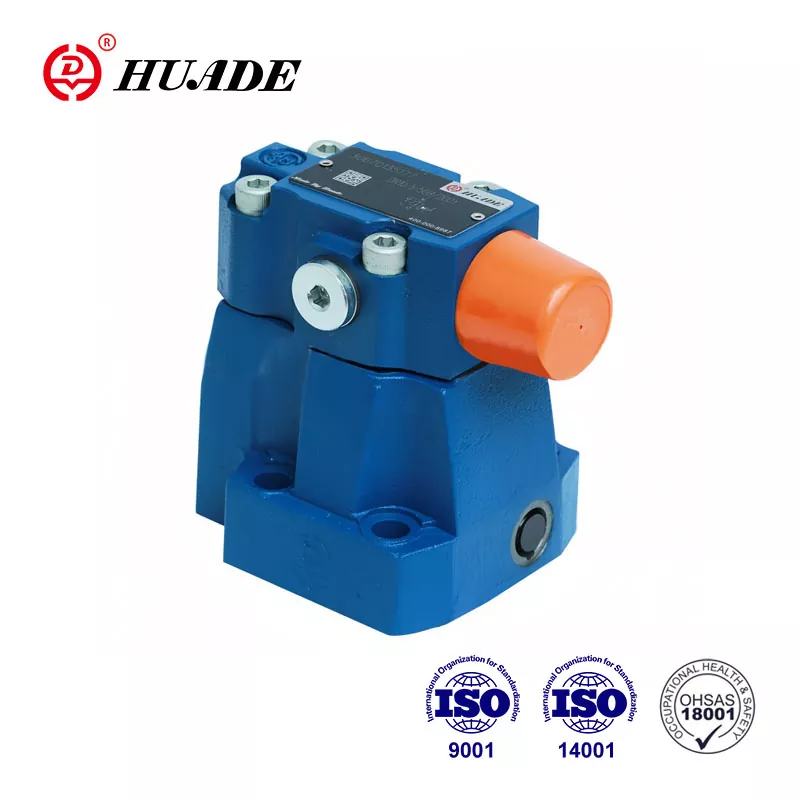

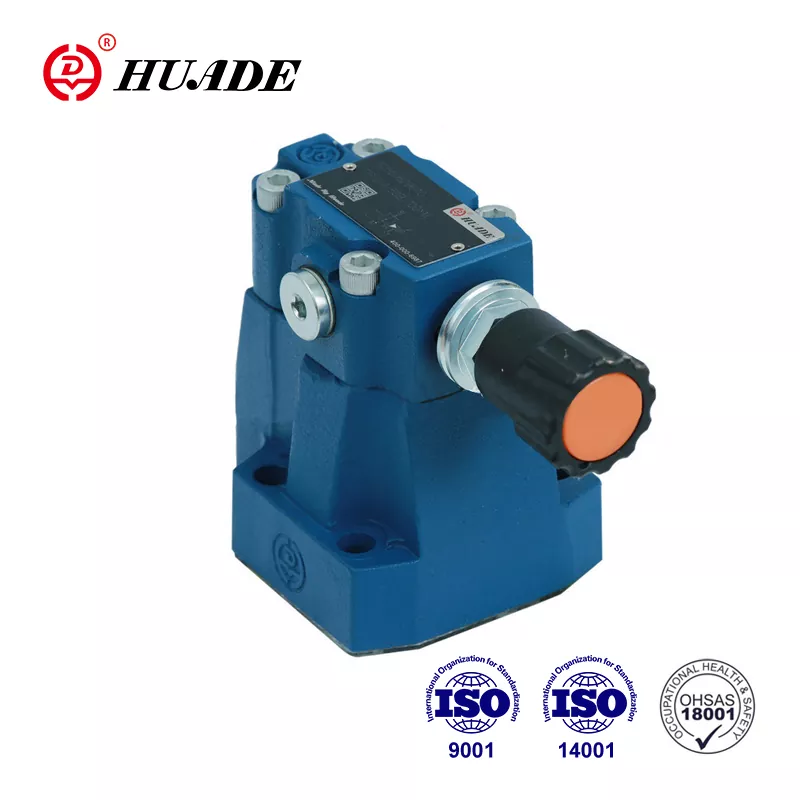

Рэдукцыйны клапан DR 10

Пілотны рэдукцыйны клапан DR 10 DP выкарыстоўваецца для кантролю ціску ў гідраўлічнай сістэме. Цана больш разумная ў параўнанні з іншымі сусветна вядомымі брэндамі. Huade Hydraulic больш увагі надае практычнасці сваёй прадукцыі. Huade Hydraulic з'яўляецца ключавым нацыянальным прадпрыемствам. Ён супрацоўнічае з Rexroth двойчы на ​​працягу доўгага часу, прадстаўляючы перадавыя тэхналогіі ад Rexroth і сучаснае вытворчае абсталяванне з усяго свету, каб гарантаваць высокую якасць рэдукцыйных клапанаў. Пасля многіх гадоў развіцця Huade стаў вядучым брэндам у гідраўлічнай прамысловасці Кітая. Huade® - добра вядомая гандлёвая марка ў Кітаі.

Параметр прадукту рэдукцыйнага клапана DR 10

Характарыстыка прадукту і прымяненне рэдукцыйнага клапана DR 10

Асаблівасці:

▶ Мантаж падкладкі

▶ Для разьбовых злучэнняў

▶ Для мантажу ў калектары

▶ 4 элемента рэгулявання:

. Паваротная ручка

. Гільза з шасціграннікам і ахоўным каўпачком,

. Паваротная ручка са шкалой, якая замыкаецца

. Паваротная ручка са шкалой

▶ Дадатковы зваротны клапан з 4 наладамі ціску (толькі для клапана для мантажу на падкладцы)

Ужыванне:

Асноўная функцыя рэдукцыйнага клапана DR 10 - зніжэнне ціску ў сістэме.

Раздзел і сімвал рэдукцыйнага клапана DR 10

Клапаны ціску тыпу DR 10 - гэта рэдукцыйныя клапаны з пілотным кіраваннем, якія кіруюцца з другаснага контуру. У асноўным яны складаюцца з галоўнага клапана (1) з галоўнай устаўкай золотника (3) і пілотнага клапана (2) з элементам рэгулявання ціску.

У стане спакою клапаны адкрыты, вадкасць можа свабодна праходзіць з порта B у порт A праз галоўную ўстаўку золотника (3).

Ціск у порце А дзейнічае на ніжні бок асноўнай шпулькі. У той жа час існуе ціск, які дзейнічае на шарык (6) у пілотным клапане (2) праз адтуліну (4) на падпружыненым баку галоўнага поршня (3) і праз порт (5). Тое ж самае дзейнічае на шар (6) праз адтуліну (7), лінію кіравання (8), зваротны клапан (9) і адтуліну (10). У адпаведнасці з устаноўкай спружыны (11), ціск нарастае перад шарыкам (6), у адтуліне (5) і ў камеры спружыны (12), утрымліваючы поршань кіравання (13) у

адкрытая пазіцыя. Вадкасць можа бесперашкодна цячы з порта B у порт A праз галоўную ўстаўку золотника (3), пакуль ціск у порту A не перавысіць значэнне, усталяванае на спружыне (11), і шарык (6) не адкрыецца.

поршань (13) рухаецца ў закрытае становішча.

Жаданы паніжаны ціск дасягаецца, калі дасягаецца баланс паміж ціскам у порту А і ціскам, устаноўленым на спружыне (11). Упраўляльны зліў алею з спружыннай камеры (14) у рэзервуар адбываецца звонку па лініі кіравання (15).

Свабодны зваротны паток з порта А ў В можа быць дасягнуты шляхам ўстаноўкі дадатковага зваротнага клапана (16).

Падключэнне манометра (17) дазваляе кантраляваць паніжаны ціск у порце А.

структура   DR...50B

Сімвалы  DR...50B
