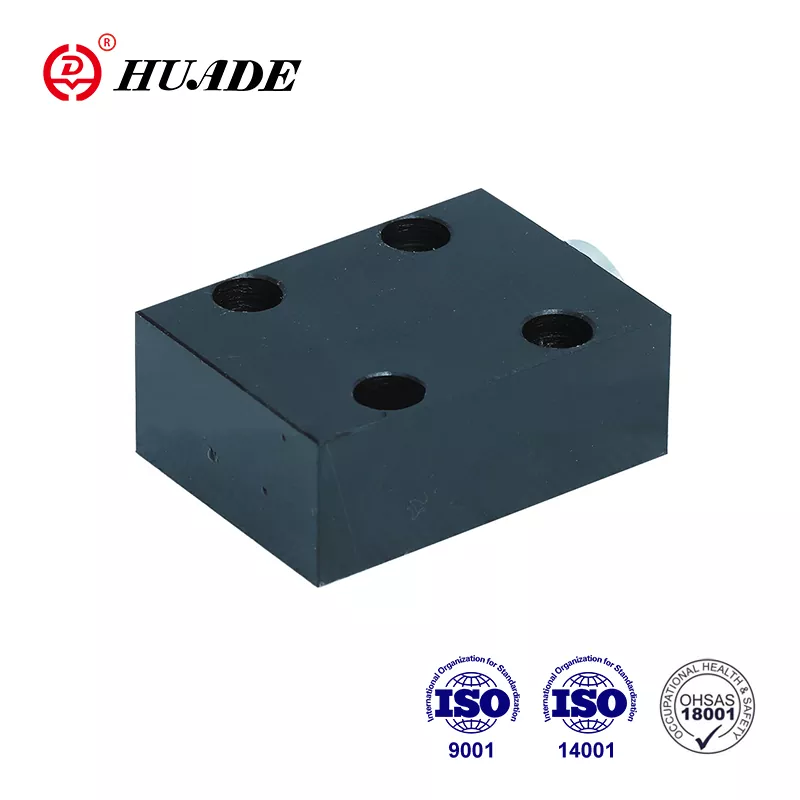

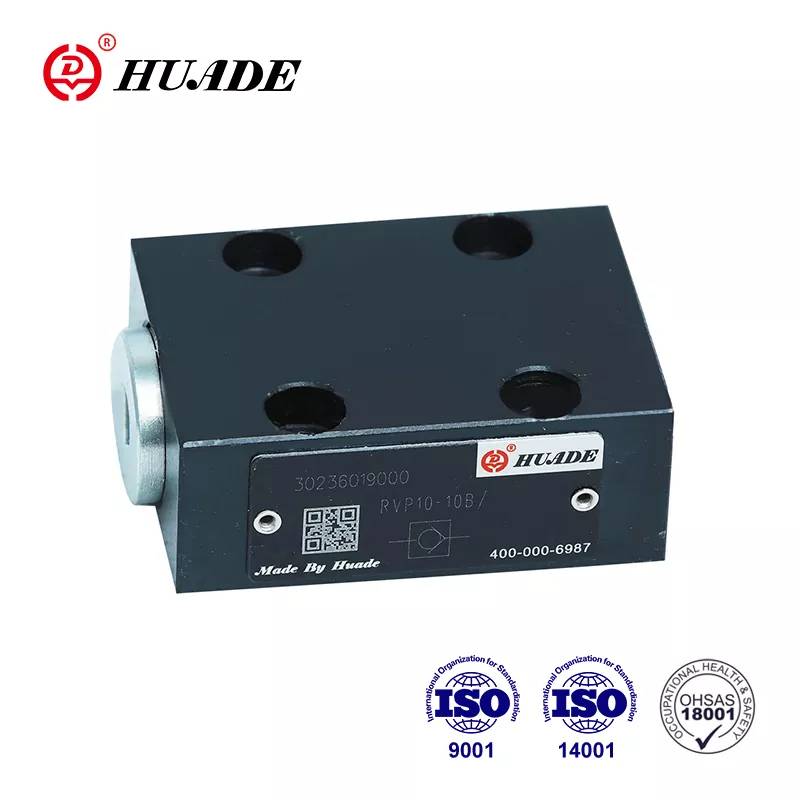

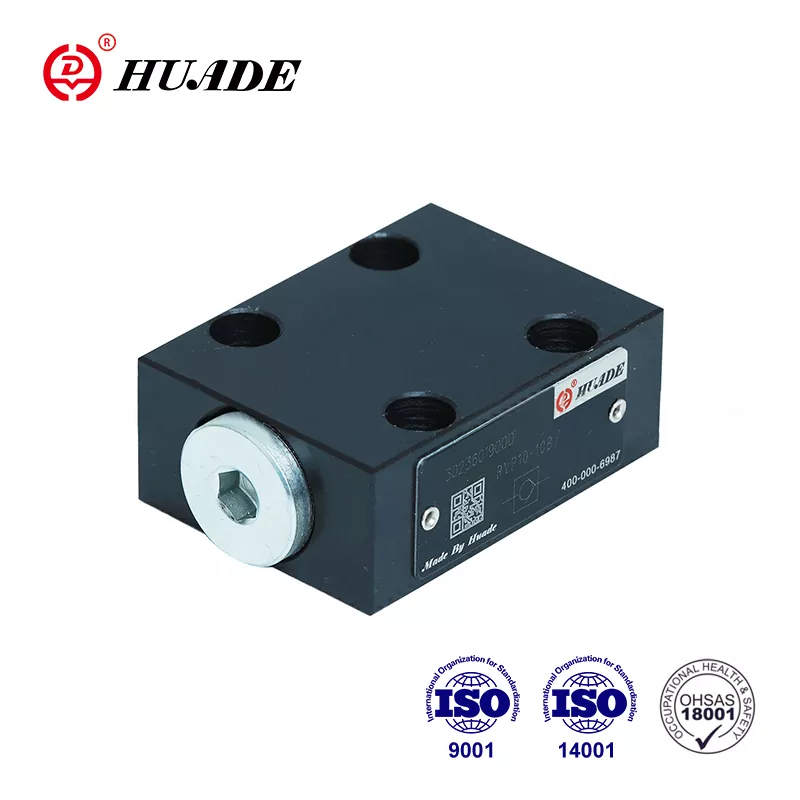

Кампанія Huade, створаная ў рамках стратэгічнага партнёрства паміж урадамі Кітая і Германіі ў 1979 годзе, уключыла перадавыя тэхналогіі ад Rexroth. Зваротны клапан Huade® RVP 10 можа цалкам замяніць зваротны клапан Rexroth. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Зваротны клапан Huade® шырока выкарыстоўваецца ў інжынернай і будаўнічай тэхніцы, металургіі, станках, ахове навакольнага асяроддзя, караблебудаванні, аэракасмічнай прамысловасці, чыгуначным транспарце, нафтавай і нафтахімічнай прамысловасці і іншых галінах. Усе зваротныя клапаны RVP 10 будуць праходзіць строгія выпрабаванні перад выхадам з завода, каб гарантаваць выдатную якасць.
|
Тэхнічныя даныя |
|||||||||
|
Памер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Працоўны ціск, не больш (МПа) |
31.5 |
||||||||
|
Ціск адкрыцця (МПа) |
0.05 |
||||||||
|
Напорная вадкасць |
мінеральныя алею або фасфатныя эфіры |
||||||||
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
||||||||
|
Дыяпазон глейкасці (мм2/с) |
2,8~500 |
||||||||
|
Фіксацыя становішча |
неабавязковы |
||||||||
|
Вага (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Асаблівасці:
▶ Злучэнне падкладкі
▶ Закрыццё без уцечак у адным кірунку
Ужыванне:
Зваротны клапан RVP 10 у асноўным выкарыстоўваецца на выхадзе з помпы ў якасці клапана зваротнага ціску і перепускного клапана.
Зваротны клапан РВП 10 - гэта тарельчатая структура з невялікімі стратамі ціску. Ён мае задачу, пераважна, закрываць паток без уцечкі ў адным кірунку і дазваляць свабодны паток у процілеглым кірунку. Ён у асноўным складаецца з корпуса (1), талеркі (2), спружыны сціску (3) і сядзення спружыны (4). ). Ход талеркі (2), якая кіруецца на яе
знешні дыяметр, абмежаваны механічным упорам. Убудаваная спружына сціску (3) падтрымлівае рух закрыцця. Акрамя таго, спружына сціску (3) утрымлівае талерку (2) у закрытым становішчы, нават калі праз клапан няма патоку.
Сімвал
Структурная схема
①Корпус ②Корпус ③Спружына ④Спружына сядзенне
1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр
3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.
4. Крапежныя шрубы клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў
5. Шурпатасць паверхні, звязанай з клапанам, павінна складаць 0,8/
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
