Калі вы працуеце з гідраўлічнымі сістэмамі, якія маюць патрэбу ў надзейным ручным кіраванні, рэгулюючы клапан WMM 6 вылучаецца практычным выбарам. Гэты клапан, выраблены кампаніяй Bosch Rexroth, на працягу многіх дзесяцігоддзяў абслугоўвае галіны прамысловасці па ўсім свеце. Ён прызначаны для дакладнага кантролю патоку гідраўлічнай вадкасці, дапамагаючы аператарам кіраваць усім, ад прамысловага абсталявання да мабільнага абсталявання.
WMM 6 належыць да сямейства накіраваных клапанаў з ручным кіраваннем, якія адпавядаюць міжнародным стандартам. Што робіць гэты клапан асабліва карысным, так гэта яго простая праца ў спалучэнні з трывалай канструкцыяй. Інжынеры і тэхнікі цэняць тое, як ён спраўляецца з прымяненнямі сярэдняга і высокага ціску, не патрабуючы складаных электрычных сістэм або знешніх крыніц энергіі.
Разуменне асноў дызайну WMM 6

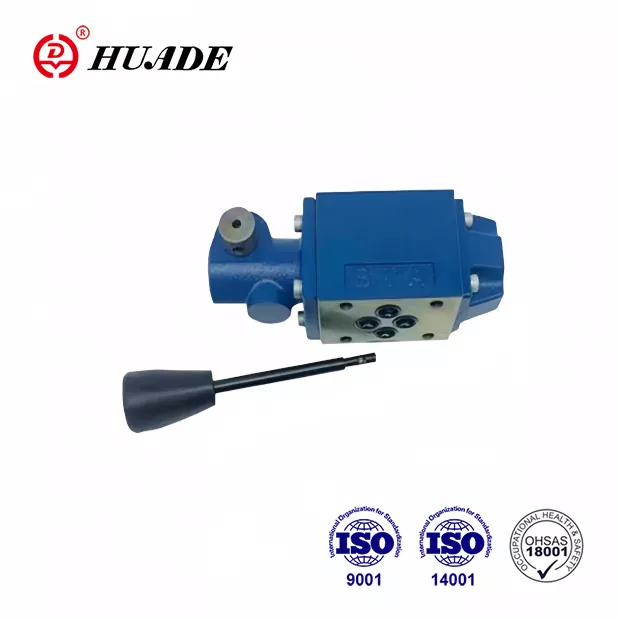

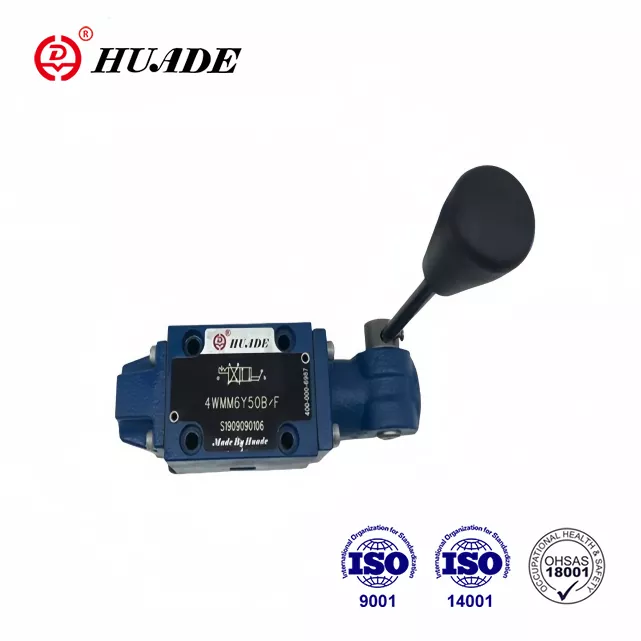

Накіраваны рэгулюючы клапан WMM 6 працуе праз слізгальны золотниковый механізм у корпусе з дакладнай механічнай апрацоўкай. Калі вы перамяшчаеце ручной рычаг, золотник змяняе становішча, адкрываючы і закрываючы пэўныя шляхі для гідраўлічнай вадкасці. Гэты метад прамога дзеяння азначае, што няма затрымкі паміж вашым уводам і адказам клапана.
Корпус клапана ўсталёўваецца непасрэдна на падкладку ў адпаведнасці са стандартам CETOP 3, таксама вядомым як інтэрфейс NG6 або ISO 4401-03. Гэтая стандартызацыя робіць мантаж простым і дазваляе клапану ўпісвацца ў існуючыя гідраўлічныя сістэмы без карыстацкіх мадыфікацый. Корпус звычайна вырабляецца з ацынкаванай сталі, якая забяспечвае выдатную каразійную ўстойлівасць нават у складаных умовах.
Унутры клапана вы знойдзеце старанна распрацаваныя шпулькі з ушчыльняючымі насадкамі, якія мінімізуюць унутраную ўцечку. Гэтыя шпулі бываюць розных канфігурацый, кожная з якіх пазначаецца асобнай літарай. Спружынны зваротны механізм забяспечвае вяртанне клапана ў нейтральнае становішча, калі вы адпускаеце рычаг, што вельмі важна для бяспечнай працы.
Тэхнічныя характарыстыкі, якія маюць значэнне
Накіраваны рэгулюючы клапан WMM 6 вытрымлівае ціск да 315 бар на сваіх галоўных портах з максімальнай прапускной здольнасцю 60 літраў у хвіліну. Гэтыя характарыстыкі робяць яго прыдатным для гідраўлічных цыліндраў і рухавікоў сярэдняга памеру. Порт бака вытрымлівае ціск да 160 бар, што дастаткова для большасці стандартных прыкладанняў.
Дыяпазон працоўных тэмператур - ад мінус 30 да плюс 80 градусаў Цэльсія пры выкарыстанні стандартных ушчыльненняў NBR. Для прымянення больш высокіх тэмператур або хімікатаўстойлівых вадкасцей клапан даступны з ушчыльненнямі FKM, закадаванымі як варыянт V. Клапан захоўвае прадукцыйнасць у шырокім дыяпазоне глейкасці ад 2,8 да 500 квадратных міліметраў у секунду, хоць аптымальная прадукцыйнасць дасягае каля 46 мм²/с пры выкарыстанні стандартных гідраўлічных алеяў, такіх як HLP46.
Поўны клапан у зборы важыць прыкладна 1,4 кілаграма для трохпазіцыйнай версіі і 1,6 кілаграма, калі ён абсталяваны храповым механізмам фіксатара. Для працы ручнога рычага патрабуецца ад 20 да 30 ньютанаў сілы ў залежнасці ад ціску ў сістэме і канфігурацыі золотника. Гэты ўзровень сілы забяспечвае станоўчы кантроль, не выклікаючы стомленасці аператара падчас працяглага выкарыстання.
Сімвалы шпулькі і варыянты шляху патоку
Разуменне сімвалаў золотника мае вырашальнае значэнне пры выбары распределителя WMM 6 для вашага прымянення. Кожны сімвал уяўляе пэўную канфігурацыю шляху патоку, якая вызначае, як паводзіць сябе клапан у розных становішчах. Сімвал пазначаны непасрэдна на корпусе клапана для лёгкай ідэнтыфікацыі.
Сімвал E адлюстроўвае канфігурацыю з замкнёным цэнтрам, дзе ўсе парты заблакіраваны ў нейтральным становішчы. Гэтая канструкцыя ідэальна падыходзіць, калі вам трэба ўтрымліваць гідраўлічны цыліндр у патрэбным месцы без дрэйфу. Калі вы перамяшчаеце рычаг у становішча A, ціск паступае ў порт A, у той час як порт B злучаецца з бакам, і наадварот для становішча B.
Symbol M мае канструкцыю з адкрытым цэнтрам, дзе порты A і B злучаюцца з бакам у нейтральным становішчы, а порт ціску застаецца заблакаваным. Такая канфігурацыя часта сустракаецца ў праграмах з пераключэннем напрамкаў, дзе патрабуецца мінімальны рост ціску падчас нейтралі. Прапускная здольнасць з гэтым сімвалам, як правіла, вышэй, чым з іншымі.
Сімвал C прапануе іншую папулярную канфігурацыю, дзе ціск падключаецца да бака ў нейтральным становішчы, а працоўныя порты A і B заблакіраваны. Гэтая канструкцыя дапамагае прадухіліць паўзучасць рухавіка ў тых выпадках, калі захаванне становішча менш важнае, чым забеспячэнне разгрузкі помпы. Сімвал J забяспечвае тандэмны цэнтр, дзе ціск часткова злучаецца як з бакам, так і з працоўнымі адтулінамі, што карысна ў пэўных выпадках, дзе патрабуецца паніжаны ціск падчас нейтралі.
Рэальныя прыкладанні і выкарыстанне ў прамысловасці
Распределитель WMM 6 знаходзіць шырокае прымяненне на вытворчых прадпрыемствах, дзе неабходна ручное кіраванне гідраўлічнымі функцыямі. Машыны для ліцця пад ціскам часта ўключаюць гэтыя клапаны для аперацый адкрыцця і закрыцця формы. Прамое механічнае кіраванне забяспечвае аператарам тактыльную зваротную сувязь, з якой не можа параўнацца электроннае кіраванне.
Мабільнае абсталяванне ўяўляе сабой яшчэ адну важную вобласць прымянення. Сельскагаспадарчая тэхніка, будаўнічае абсталяванне і транспартныя сродкі для пагрузкі і пагрузкі выкарыстоўваюць WMM 6 для выканання функцый, якія карыстаюцца магчымасцю ручнога перавызначэння. Надзейная канструкцыя клапана вытрымлівае вібрацыю і перапады тэмпературы, якія часта сустракаюцца ў мабільным асяроддзі.
У небяспечных месцах варыянт WMM 6 XC забяспечвае выбухаабароненую працу ў адпаведнасці з дырэктывамі ATEX. Гэта робіць клапан прыдатным для нафтавых і газавых аперацый, горназдабыўных асяроддзяў і хімічных перапрацоўчых прадпрыемстваў, дзе можа прысутнічаць лёгкаўзгаральная атмасфера. Версія XC падтрымлівае тэмпературу паверхні ніжэй за 100 градусаў Цэльсія і адпавядае патрабаванням да абсталявання групы II катэгорыі 2G/D.
У майстэрнях па тэхнічным абслугоўванні і выпрабавальных стэндах часта выкарыстоўваецца накіравальны рэгулюючы клапан WMM 6 для ручнога кіравання падчас наладкі і ліквідацыі непаладак. Простая эксплуатацыя і надзейная праца клапана робяць яго ідэальным для прыкладанняў, дзе аператарам патрабуецца дакладнае кіраванне без складанага праграмавання або працэдур наладкі.
Параўнанне WMM 6 з альтэрнатыўнымі рашэннямі
У асартыменце прадукцыі Bosch Rexroth накіраваны рэгулюючы клапан WMM 6 знаходзіцца побач з іншымі клапанамі з ручным кіраваннем, якія служаць для падобных мэт, але з іншымі спосабамі прывядзення ў дзеянне. Серыя WMR 6 выкарыстоўвае прывядзенне ў дзеянне ролікам або плунжером, што робіць яго прыдатным для паслядоўнага кіравання з дапамогай кулачка. Варыянт WMD 6 мае паваротную ручку, што забяспечвае больш кампактную ўстаноўку ў прылажэннях з абмежаванай прасторай.
Для патрабаванняў дыстанцыйнага кіравання серыя WMU 6 забяспечвае гідраўлічнае пілотнае кіраванне замест прамога ручнога прывядзення ў дзеянне. Гэта дазваляе кіраваць клапанам на адлегласці з дапамогай невялікіх пілотных клапанаў. Аднак гэта ўскладняе сістэму і патрабуе крыніцы пілотнага ціску, якая не патрэбна базаваму WMM 6.
Электрамагнітныя клапаны, такія як серыя 4WE 6, прапануюць перавагі аўтаматызацыі і інтэграцыю з электроннымі сістэмамі кіравання. Гэтыя накіравальныя клапаны з электрычным кіраваннем рэагуюць на сігналы ПЛК і забяспечваюць складаную паслядоўнасць. Тым не менш, яны патрабуюць электраэнергіі і звычайна каштуюць прыкладна на 20 працэнтаў даражэй, чым ручныя WMM 6. Ручной клапан забяспечвае надзейную рэзервовую копію ў выпадку збою электрычнасці.
Накіраваны рэгулюючы клапан WMM 6 забяспечвае рэнтабельнасць для прыкладанняў, дзе ручное кіраванне прымальна або пераважна. Яго прастата азначае меншы першапачатковы кошт, зніжэнне патрабаванняў да абслугоўвання і выдатную доўгатэрміновую надзейнасць. Адсутнасць электрычных кампанентаў ліквідуе асцярогі з нагоды электрамагнітных перашкод або электрычных збояў.
Рэкамендацыі па ўстаноўцы і лепшыя практыкі
Правільная ўстаноўка распределителя WMM 6 пачынаецца з падрыхтоўкі мантажнай паверхні падкладкі. Паверхня павінна быць роўнай, чыстай і без драпін або пашкоджанняў, якія могуць выклікаць уцечку. Вырабіце тонкую плёнку гідраўлічнага алею на ўшчыльняльныя кольцы перад устаноўкай, каб прадухіліць пашкоджанне падчас зборкі.
Устанавіце клапан, выкарыстоўваючы чатыры шрубы M5 з унутранай галоўкай і момантам зацяжкі 10 ньютан-метраў. Выконвайце схему зацягвання па дыяганалі, каб забяспечыць раўнамернае размеркаванне ціску па паверхні мацавання. Клапан можа быць усталяваны ў любой арыентацыі, паколькі ён працуе па прынцыпе слізгацення, а не па механізмах, якія залежаць ад гравітацыі.
Сістэмная фільтрацыя гуляе важную ролю ў даўгавечнасці клапана. Усталюйце фільтры, здольныя дасягнуць кода чысціні ISO 4406 20/18/15 або вышэй, што адпавядае прыблізна 25-мікроннай фільтрацыі. Забруджванне з'яўляецца асноўнай прычынай заўчаснага зносу накіраваных рэгулюючых клапанаў, таму неабходнасць падтрымання належнай чысціні вадкасці не варта перабольшваць.
Па магчымасці пазбягайце выкарыстання накіраванага рэгулюючага клапана WMM 6 у прылажэннях з пераважна аднанакіраваным патокам. Незбалансаваныя сілы патоку могуць выклікаць паскораны знос і могуць спатрэбіцца ўстаноўка прылад для кампенсацыі ціску. Калі нельга пазбегнуць працы ў адным напрамку, падумайце аб даданні дросельных уставак у напорны порт, каб паменшыць сілы патоку і звесці да мінімуму адхіленне золотника.
Меркаванні па тэхнічным абслугоўванні і ліквідацыі непаладак
Рэгулярная праверка накіравальнага рэгулюючага клапана WMM 6 павінна ўключаць праверку вонкавай уцечкі вакол корпуса і портавых злучэнняў. Невялікая колькасць прасочвання можа азначаць зношаныя ўшчыльняльныя кольцы, якія патрабуюць замены. Большасць камплектаў ушчыльняльнікаў даступныя і могуць быць устаноўлены без спецыяльных інструментаў.
Залатнік клапана павінен плаўна рухацца ва ўсім дыяпазоне без звязвання або празмернай сілы. Калі працоўнае высілак прыкметна ўзрастае, гэта можа сведчыць аб забруджванні адтуліны золотника або зносе катушак. Унутраны агляд патрабуе выдалення клапана з сістэмы і разборкі ў адпаведнасці з інструкцыямі вытворцы.
Пры працы з вогнеўстойлівымі вадкасцямі, такімі як тыпы HFC, чакайце меншага тэрміну службы ўшчыльнення ў параўнанні з выкарыстаннем мінеральнага алею. Накіраваны рэгулюючы клапан WMM 6 застаецца сумяшчальным з гэтымі вадкасцямі, але інтэрвалы тэхнічнага абслугоўвання павінны быць скарочаны на 30-50 працэнтаў. Забяспечце адэкватную папярэднюю нагрузку на порт рэзервуара пры выкарыстанні вадкасцей HFC для падтрымання належнай герметычнасці.
Для прымянення ва выбуханебяспечных атмасферах з выкарыстаннем варыянту XC рэкамендуецца перыядычная праверка адпаведнасці тэмпературы паверхні. Вядзіце падрабязныя запісы аб абслугоўванні, якія паказваюць адпаведнасць патрабаванням ATEX. Любыя мадыфікацыі або рамонты павінны захоўваць выбухаабароненыя характарыстыкі вузла клапана.
Выбар правільнай канфігурацыі для вашых патрэб
Выбар адпаведнай мадэлі рэгулюючага клапана WMM 6 патрабуе ўважлівага разгляду патрабаванняў вашага прымянення. Пачніце з вызначэння неабходнай прапускной здольнасці і максімальнага працоўнага ціску. У той час як клапан вытрымлівае да 60 літраў у хвіліну і ціск 315 бар, праца ніжэй за максімальныя паказчыкі звычайна павялічвае тэрмін службы.
Затым абярыце сімвал шпулі, які адпавядае вашым функцыянальным патрабаванням. Калі вам трэба ўтрымаць груз у патрэбным месцы, сімвал E забяспечвае найменшую ўнутраную ўцечку. Для прыкладанняў, дзе помпа павінен разгрузіцца ў нейтральным становішчы, сімвал C або M можа быць больш прыдатным. Уважліва праглядзіце дыяграмы траекторыі, каб пераканацца, што абраны сімвал забяспечвае жаданае паводзіны ланцуга.
Вырашыце, ці неабходны механізм фіксатара для вашай праграмы. Дадатковы храповы фіксатар утрымлівае рычаг у выбраным становішчы, не патрабуючы пастаяннага ўводу аператара. Гэтая асаблівасць аказваецца каштоўнай, калі прывад павінен заставацца выцягнутым або ўцягнутым на працягу доўгага перыяду часу, хоць гэта крыху зніжае максімальную прапускную здольнасць.
Выбіраючы матэрыял пломбы, улічвайце ўмовы працы. Стандартныя ўшчыльненні NBR добра працуюць для большасці прыкладанняў з выкарыстаннем гідраўлічных вадкасцей на аснове мінеральнага алею. FKM-ўшчыльняльнікі з V-кадам забяспечваюць лепшую ўстойлівасць да высокіх тэмператур і некаторых сінтэтычных вадкасцей. Для прымянення ў выбуханебяспечнай атмасферы ўкажыце варыянт XC з адпаведнай сертыфікацыйнай дакументацыяй ATEX.
Сумяшчальнасць з вадкасцю і сістэмная інтэграцыя
Распределитель WMM 6 паспяхова працуе з шырокім дыяпазонам гідраўлічных вадкасцяў. Стандартныя мінеральныя алею, якія адпавядаюць спецыфікацыям DIN 51524, забяспечваюць выдатны тэрмін службы і прадукцыйнасць. Біяраскладальныя гідраўлічныя вадкасці катэгорый HETG і HEES таксама сумяшчальныя, што робіць клапан прыдатным для экалагічна адчувальных прымянення.
Пры выкарыстанні водна-гліколевых вадкасцей, класіфікаваных як HFC, майце на ўвазе, што тэрмін службы кампанентаў можа скараціцца ў параўнанні з выкарыстаннем мінеральнага алею. Гэтыя вадкасці забяспечваюць перавагі вогнеўстойлівасці, якія ў многіх выпадках пераважваюць патрабаванні абслугоўвання. Вадкасці на воднай аснове патрабуюць асаблівай увагі да канструкцыі сістэмы, каб прадухіліць кавітацыю і забяспечыць належную змазку ўнутраных кампанентаў.
Распрацоўшчыкі сістэмы павінны ўлічваць падзенне ціску праз рэгулюючы клапан WMM 6 пры разліку патрабаванняў да помпы. Пры намінальным патоку 60 літраў у хвіліну чакайце перападаў ціску ад 5 да 15 бар у залежнасці ад сімвала золотника і напрамку патоку. Гэтую страту ціску трэба ўлічваць у агульных разліках эфектыўнасці сістэмы.
Клапан лёгка інтэгруецца са стандартнымі гідраўлічнымі кампанентамі, уключаючы помпы, цыліндры, рухавікі і акумулятары. Інтэрфейс мацавання CETOP забяспечвае сумяшчальнасць з падкладнымі пласцінамі розных вытворцаў. Пры замене старых клапанаў пераканайцеся, што памеры портаў і схемы мантажу супадаюць, каб пазбегнуць праблем з устаноўкай.
Будучыя падзеі і галіновыя тэндэнцыі
Нягледзячы на тое, што накіравальны рэгулюючы клапан WMM 6 уяўляе сабой правераную тэхналогію, бягучыя распрацоўкі працягваюць пашыраць яго магчымасці. Некаторыя вытворцы вывучаюць інтэграцыю датчыкаў, якія б забяспечвалі зваротную сувязь па становішчы без шкоды для прастаты, уласцівай клапану. Такія распрацоўкі могуць дазволіць маніторынг стану пры захаванні ручнога кіравання ў якасці асноўнага метаду кантролю.
Тэндэнцыя да падключэння Industry 4.0 закранае нават традыцыйныя кампаненты, такія як ручныя накіравальныя клапаны. Будучыя версіі могуць уключаць бесправадны маніторынг колькасці цыклаў, працоўнай тэмпературы і ціску. Гэтыя даныя могуць падтрымліваць стратэгіі прагнознага тэхнічнага абслугоўвання, не патрабуючы рэканструкцыі існуючых гідраўлічных сістэм.
Экалагічныя нормы працягваюць стымуляваць попыт на біяраскладальныя гідраўлічныя вадкасці і зніжаць спажыванне энергіі. Накіраваны рэгулюючы клапан WMM 6 ужо працуе з большасцю экалагічна чыстых вадкасцей, таму ён добра адпавядае гэтым патрабаванням. Распрацоўка ўшчыльняльнага матэрыялу, якая працягваецца, павінна яшчэ больш палепшыць сумяшчальнасць з новымі вадкасцямі.
Нягледзячы на прагрэс у электронным кіраванні, ручныя клапаны захоўваюць значнасць для рэзервовых сістэм, аварыйных аперацый і прыкладанняў, дзе прастата і надзейнасць пераважваюць перавагі аўтаматызацыі. Накіраваны рэгулюючы клапан WMM 6, хутчэй за ўсё, будзе працягваць выконваць гэтыя функцыі, паступова ўключаючы магчымасці маніторынгу, якія паляпшаюць, а не замяняюць яго асноўнае ручное кіраванне.
Меркаванні па закупках і даступнасці
Накіраваны рэгулюючы клапан WMM 6 шырока даступны праз аўтарызаваных дыстрыб'ютараў Bosch Rexroth па ўсім свеце. Тэрмін пастаўкі звычайна вагаецца ад неадкладнай даступнасці для звычайных канфігурацый да некалькіх тыдняў для спецыялізаваных варыянтаў. Пры планаванні ўстаноўкі або тэхнічнага абслугоўвання сістэмы ўлічвайце час закупкі, асабліва для менш распаўсюджаных сімвалаў шпулі або выбухаабароненых версій.
Цэны вар'іруюцца ў залежнасці ад канфігурацыі, з базавымі мадэлямі, якія пачынаюцца прыкладна ад 100 да 300 еўра пры куплі адной адзінкі. Аб'ёмная цана значна зніжае выдаткі на адзінку для праектаў, якія патрабуюць некалькіх клапанаў. Упаўнаважаныя дыстрыбутары могуць даць падрабязныя расцэнкі на аснове канкрэтных кодаў мадэляў і колькасці.
Пры закупцы накіравальнага рэгулюючага клапана WMM 6 пераканайцеся, што пастаўшчыкі прадастаўляюць арыгінальную прадукцыю Bosch Rexroth з адпаведнай дакументацыяй. Падробленыя гідраўлічныя кампаненты выклікаюць значную заклапочанасць на некаторых рынках, патэнцыйна ставячы пад пагрозу бяспеку і прадукцыйнасць сістэмы. Запытвайце сертыфікаты адпаведнасці і спраўджвайце нумары дэталяў з афіцыйнымі каталогамі.
Наяўнасць тэхнічнай падтрымкі павінна ўлічвацца пры выбары пастаўшчыка. Дыстрыб'ютары, якія валодаюць унутраным вопытам работы ў галіне гідраўлікі, могуць дапамагчы з пытаннямі прымянення, ліквідацыяй непаладак і падтрымкай пры праектаванні сістэмы. Гэтая дадатковая паслуга часта аказваецца больш важнай, чым нязначныя розніцы ў кошце, асабліва для важных прыкладанняў або складаных сістэм.
Заключэнне
Накіраваны рэгулюючы клапан WMM 6 забяспечвае надзейнае ручное кіраванне гідраўлічнымі сістэмамі ў розных галінах і сферах прымянення. Яго правераная канструкцыя, стандартызаваны інтэрфейс і трывалая канструкцыя робяць яго практычным выбарам, калі патрабуецца або патрэбна непасрэднае кіраванне аператарам. Разуменне тэхнічных спецыфікацый, варыянтаў канфігурацыі і інструкцый па правільным прымяненні гарантуе паспяховую інтэграцыю ў вашу гідраўлічную сістэму.
Незалежна ад таго, распрацоўваеце вы новае абсталяванне, мадэрнізуеце існуючыя сістэмы або вызначаеце замену кампанентаў, WMM 6 заслугоўвае ўвагі для прыкладанняў ручнога накіраванага кіравання. Спалучэнне прадукцыйнасці, надзейнасці і эканамічнай эфектыўнасці зрабіла яго стандартным рашэннем у гідраўлічнай прамысловасці. Пры належным выбары, усталяванні і абслугоўванні гэты клапан забяспечвае гады бесперабойнай працы ў патрабавальных гідраўлічных прылажэннях.
