Калі вы працуеце з гідраўлічнымі сістэмамі, выбар правільнага накіравальнага рэгулюючага клапана можа зрабіць або парушыць вашу працу. Накіраваны рэгулюючы клапан Bosch Rexroth 4WE 10 E заслужыў сваю рэпутацыю надзейнага працоўнага коніка ў прамысловых прымяненнях, і ёсць важкія прычыны, чаму інжынеры пастаянна вяртаюцца да яго.
Што робіць 4WE 10 E рэгулюючы клапан асаблівым

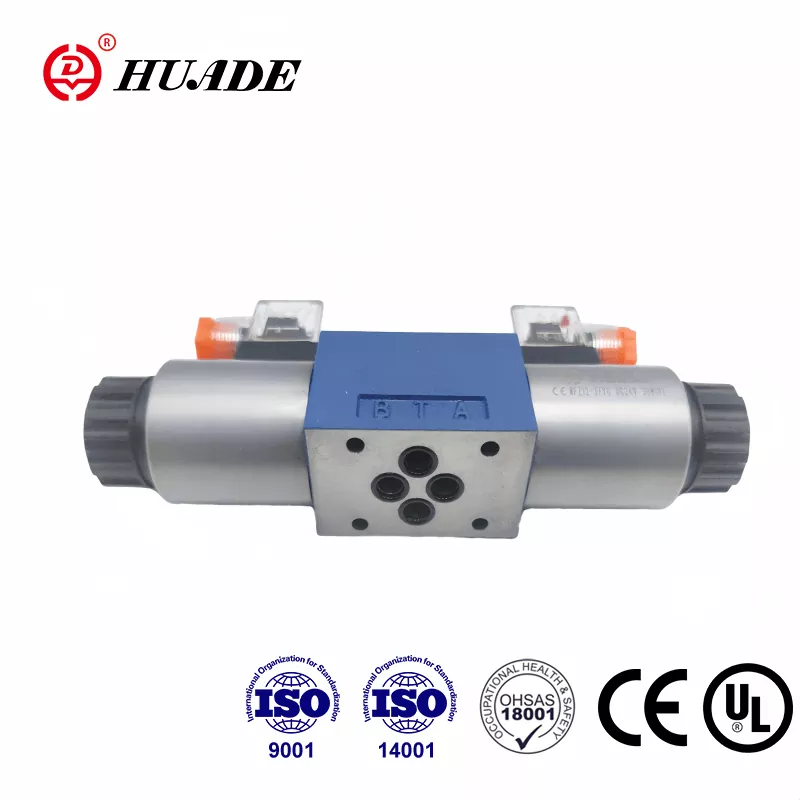

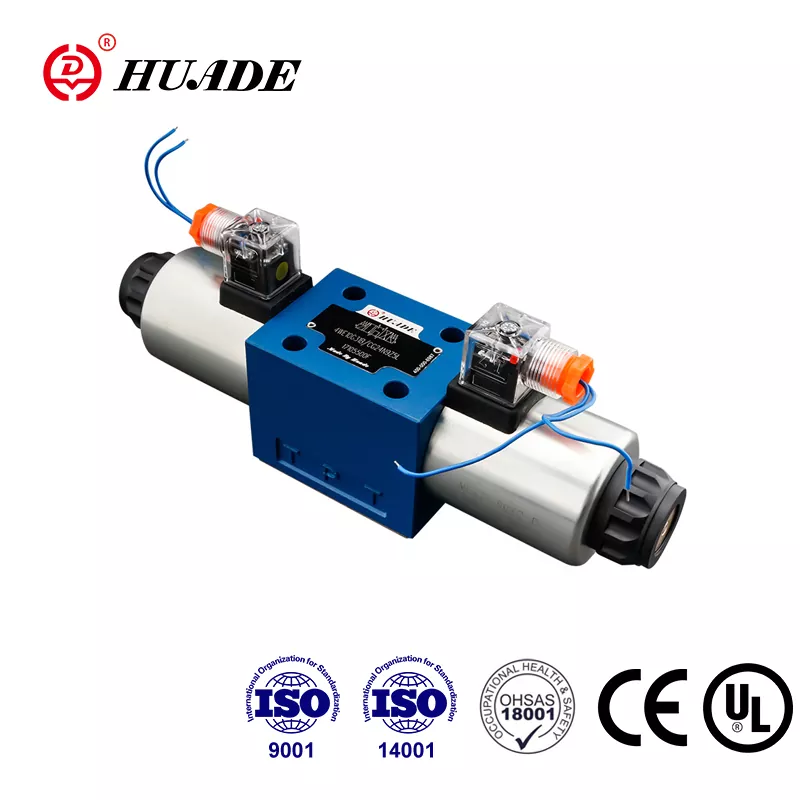

Rexroth 4WE 10 E - гэта электрамагнітны клапан прамога дзеяння, які кантралюе рух гідраўлічнай вадкасці ў вашай сістэме. Думайце пра гэта як пра кантролер руху для гідраўлічнага масла. Ён паведамляе вадкасці, куды ісці, калі спыніцца і якім шляхам ісці. Гэты канкрэтны клапан выкарыстоўвае электрамагнітныя шпулькі для зруху ўнутранай шпулькі, якая затым перанакіроўвае паток, каб прымусіць вашыя гідраўлічныя цыліндры або рухавікі рухацца менавіта так, як вам трэба.
Што вылучае гэты накіраваны рэгулюючы клапан, так гэта яго дызайн з закрытым цэнтрам, пазначаны літарай "E" у назве. Калі клапан знаходзіцца ў нейтральным становішчы, усе порты застаюцца заблакаванымі. Ваш гідраўлічны прывад трымае сваю пазіцыю без дрэйфу, што вельмі важна, калі вы падымаеце цяжкія грузы або вам трэба трымаць што-небудзь абсалютна нерухомым.
Разборка нумара мадэлі
Назва 4WE 10 E раскажа вам усё пра тое, што робіць гэты клапан. "4" азначае, што ён мае чатыры порта для падлучэння гідраўлічных ліній. "МЫ" азначае, што гэта накіраваны клапан прамога дзеяння з электрамагнітным кіраваннем. "10" адносіцца да яго памеру, які адпавядае стандарту NG10, таксама вядомаму як CETOP 5 або ISO 4401-05-04-0-05. Гэтая стандартызацыя азначае, што Rexroth 4WE 10 E будзе фізічна адпавядаць любой мантажнай паверхні, распрацаванай для клапанаў NG10, што дае вам гібкасць пры замене старога абсталявання або стварэнні новых сістэм.
Абазначэнне "E" апісвае канфігурацыю шпулі. У свеце клапанаў розныя літары азначаюць розныя схемы патоку. E-type трымае ўсе парты закрытымі ў цэнтральным становішчы, што робіць яго ідэальным, калі вам трэба трымаць груз устойлівым без якіх-небудзь рухаў.
Тэхнічныя магчымасці, якія маюць значэнне
Накіраваны рэгулюючы клапан 4WE 10 E вытрымлівае сур'ёзны ціск. Ён можа працаваць пры ціску да 350 бар на асноўных партах, што ў перакладзе складае каля 5075 фунтаў на квадратны цаля. Гэтага дастаткова для большасці цяжкіх прамысловых прымянення, ад машын для ліцця пад ціскам да будаўнічага абсталявання.
Прапускная здольнасць вар'іруецца ў залежнасці ад таго, выбіраеце вы сілкаванне пастаяннага або пераменнага току. Версія пастаяннага току гэтага рэгулюючага клапана Rexroth рухаецца да 160 літраў у хвіліну, а версія пераменнага току - 120 літраў у хвіліну. Гэтая розніца існуе таму, што змеявікі пераменнага току выпрацоўваюць больш цяпла, калі клапан застаецца пад напругай, таму Bosch Rexroth абмяжоўвае паток, каб прадухіліць праблемы з перагрэвам.
Час рэакцыі мае значэнне, калі вам патрэбны хуткія і дакладныя рухі. 4WE 10 E уключаецца праз 45-70 мілісекунд і адключаецца праз 35-45 мілісекунд пры выкарыстанні пастаяннага току. Гэта дастаткова хутка для большасці аўтаматызаваных вытворчых ліній. Калі вам патрэбна яшчэ больш плаўная праца, вы можаце дадаць дадатковыя амартызацыйныя ўстаўкі, якія запавольваюць пераключэнне перадач, каб паменшыць удары ў вашай сістэме.
Як працуе Закрыты цэнтр
Канфігурацыя залатніка E-тыпу дае гэтаму накіраванаму рэгулюючаму клапану здольнасць утрымліваць нагрузку. Уявіце тры пазіцыі: у цэнтры, злева і справа. У цэнтральным становішчы ўнутраная частка на шпулі блакуе ўсе чатыры порты. Порт P падключаецца да помпы, порт T ідзе да вашага бака, а порты A і B падключаюцца да прывада. Калі ўсё застаецца заблакаваным, алей, якое трапіла ў ваш цыліндр, не можа вырвацца, таму ваш груз застаецца там, дзе вы яго пакінулі.
Уключыце катушку "a", і шпулька зрушыцца налева. Цяпер порт P злучаецца з портам A, а порт B сцякае ў порт T. Ваш прывад пашыраецца. Пераключыцеся на катушку "b", і шпулька рухаецца ўправа, змяняючы схему патоку. Порт P падае ў порт B, а порт A вяртаецца ў бак, уцягваючы ваш прывад.
Такое размяшчэнне з замкнёным цэнтрам ідэальна падыходзіць для такіх прыкладанняў, як пад'ёмныя сталы, заціскі і прэсы, дзе ўтрыманне пазіцыі мае большае значэнне, чым энергаэфектыўнасць. Кампраміс заключаецца ў тым, што ваша помпа працягвае ствараць ціск, нават калі нічога не рухаецца, што выпрацоўвае цяпло і марнуе энергію. Звычайна вы спалучаеце гэты Rexroth 4WE 10 E з ахоўным клапанам для абароны вашай сістэмы.
Рэальныя прыкладанні
Вытворчыя прадпрыемствы выкарыстоўваюць напрамкавы клапан 4WE 10 E незлічонымі спосабамі. Машыны для ліцця пад ціскам спадзяюцца на яго, каб кантраляваць заціск формы з дакладнасцю. Абсталяванне для ліцця пад ціскам выкарыстоўвае яго для дакладнага размяшчэння металічных дэталяў. Будаўнічая тэхніка выйграе ад сваёй здольнасці ўтрымліваць каўш і стралу на схілах без дрэйфу.
Клапан таксама з'яўляецца ў марскіх прымяненнях, металаапрацоўчым абсталяванні і дакладных вытворчых сістэмах. У любы час, калі вам спатрэбіцца гідраўлічны прывад, каб падтрымліваць нагрузку, канструкцыя з закрытым цэнтрам гэтага накіравальнага клапана Rexroth забяспечвае неабходнае кіраванне.
Ўстаноўка і мантаж
4WE 10 E усталёўваецца непасрэдна на падкладку, якая адпавядае стандарту NG10. Такі модульны падыход спрашчае ўстаноўку і замену. Вы можаце ўкладваць дадатковыя клапаны зверху, выкарыстоўваючы калекцыйныя блокі, ствараючы кампактныя вузлы клапанаў, якія эканомяць месца і памяншаюць колькасць неабходных шлангаў і фітынгаў.
Канструкцыя саленоіда з мокрым якарам дае практычныя перавагі. Шпулька знаходзіцца ў алеі, што дапамагае рассейваць цяпло і памяншае шум. Вы можаце павярнуць зборку шпулькі на 360 градусаў, каб размясціць электрычны раз'ём там, дзе гэта найбольш зручна. Калі змеявік выходзіць з ладу, вы можаце замяніць яго без асушэння гідраўлічнай сістэмы, мінімізуючы час прастою.
Электрычныя злучэнні адпавядаюць стандарту DIN EN 175301-803 са ступенню абароны IP65 або IP67 у залежнасці ад канфігурацыі. Варыянты напружання ўключаюць 12, 24, 110 і 230 вольт як для пастаяннага, так і для пераменнага току, з допускам плюс-мінус 10 працэнтаў.
Параўнанне з іншымі варыянтамі
Калі вы купляеце накіравальны рэгулюючы клапан памеру NG10, вы сутыкнецеся з альтэрнатывамі ад Parker, Eaton і іншых вытворцаў. Серыя Parker D3W прапануе падобныя паказчыкі ціску і расходу, але пераключаецца павольней, на адказ патрабуецца каля 110 мілісекунд. Eaton DG4V-5 адпавядае магутнасці патоку, але не вызначае сваю цыклічную частату так выразна.
Rexroth 4WE 10 E вылучаецца больш хуткім часам водгуку і больш высокай здольнасцю да цыкла. Ён можа апрацоўваць да 15 000 аперацый пераключэння ў гадзіну, што робіць яго прыдатным для высакахуткасных аўтаматызаваных працэсаў. Рэгуляваная опцыя амартызацыі таксама дае вам большы кантроль над хуткасцю пераключэння клапана, дапамагаючы вам дакладна наладзіць паводзіны вашай сістэмы.
Кошт вар'іруецца ў шырокіх межах у залежнасці ад характарыстык і месца пакупкі. Базавыя канфігурацыі гэтага рэгулюючага клапана Rexroth пачынаюцца прыкладна з 56 долараў, у той час як версіі са спецыяльным пакрыццём, нестандартным напругай або палепшанымі ўшчыльненнямі могуць перавышаць 1200 долараў. Вы знойдзеце іх праз афіцыйных дыстрыб'ютараў Bosch Rexroth, прамысловых прадпрыемстваў паставак і інтэрнэт-рынкаў. Пры куплі пераканайцеся, што нумар мадэлі дакладна адпавядае вашым патрабаванням, звяртаючы асаблівую ўвагу на намінальную напругу і тып шпулькі.
Захоўваючы гэта працуе
Самым вялікім ворагам любога клапана кіравання з'яўляецца забруджванне. Часціцы бруду ў вашым гідраўлічным алеі выклікаюць прыліпанне золотника, што прыводзіць да нестабільнай працы або поўнага выхаду з ладу. 4WE 10 E мае патрэбу ў алеі, адфільтраваным да 10 мікрон, што адпавядае ўзроўню чысціні NAS 1638 Class 9 або ISO 4406 20/18/15.
Рэгулярнае тэхнічнае абслугоўванне пачынаецца з кантролю вашага алею. Праверце змяненне колеру, якое паказвае на перагрэў або акісленне. Перыядычна правярайце глейкасць, таму што занадта рэдкае або занадта густое алей уплывае на працу клапана. Замяняйце фільтры па графіку і падумайце аб усталяванні манометраў, каб своечасова выявіць праблемы.
Калі гэты рэгулюючы клапан Rexroth спрацоўвае, сімптомы звычайна паказваюць на пэўныя прычыны. Калі клапан заліпае, але працуе, калі вы націскаеце на ручное перавызначэнне, верагоднае заражэнне. Згарэлыя шпулькі ў версіях з пераменным токам часта ўзнікаюць у выніку празмернага патоку, у выніку чаго шпулька заліпае падчас напружання, пераграваючы шпульку. Знешнія ўцечкі звычайна адбываюцца з-за зношаных ушчыльненняў, у той час як унутраныя ўцечкі выяўляюцца ў выглядзе павольнага, губчатага руху прывада.
Чыстка клапана патрабуе асцярожнасці. Выміце яго з сістэмы, асцярожна разбярыце і ачысціце адтуліну і шпульку WD-40 або аналагічным растваральнікам. Прадзьмухайце каналы сціснутым паветрам і праверце на прадмет зносу або пашкоджанняў. Заменіце ўшчыльненні, выкарыстоўваючы адпаведны камплект для вашай версіі клапана, заўважыўшы, што для прымянення пры высокіх тэмпературах патрэбныя ўшчыльненні з FKM, а не стандартная гума NBR.
Робім правільны выбар
Накіраваны рэгулюючы клапан 4WE 10 E вылучаецца тым, што важна ўтрымліваць нагрузку. Яго канструкцыя з закрытым цэнтрам прадухіляе дрэйф, яго хуткая рэакцыя падтрымлівае аўтаматызацыю, а стандартызаваны мантаж спрашчае ўстаноўку. Модульная канструкцыя дазваляе будаваць складаныя схемы кіравання ў кампактных памяшканнях, а шпулькі з вільготнай арматурай забяспечваюць працяглы тэрмін службы пры мінімальным абслугоўванні.
Разгледзім энергетычны кампраміс. Гэта заблакіраванае цэнтральнае становішча падтрымлівае ваш помпа нагружаным, нават калі нічога не рухаецца, выдзяляючы цяпло і спажываючы энергію. Калі энергаэфектыўнасць перавышае ўтрыманне пазіцыі ў вашым дадатку, звярніце ўвагу на шпулькі тыпу J, якія разгружаюць помпа ў нейтральным становішчы. Для прыкладанняў, якія маюць патрэбу ў вольным звароце, канфігурацыі Н-тыпу з адкрытым цэнтрам могуць працаваць лепш.
Уважліва падбярыце электрычную сістэму да клапана. Версіі пастаяннага току забяспечваюць большы паток і рэагуюць хутчэй, што робіць іх выбарам па змаўчанні для большасці прамысловых прыкладанняў. Электрасілкаванне пераменнага току выдатна працуе для больш павольных аперацый, але памятайце, што паток ліміту складае 120 літраў у хвіліну, каб прадухіліць пашкоджанне змеявіка.
Rexroth 4WE 10 E заслужыў сваё месца ў прамысловай гідраўліцы праз дзесяцігоддзі праверанай прадукцыйнасці. Яго спалучэнне здольнасці да высокага ціску, хуткага рэагавання і надзейнага ўтрымання нагрузкі робіць яго добрым выбарам для патрабавальных прыкладанняў. Сачыце за чысцінёй вашага алею, выбірайце правільную канфігурацыю золотника для вашых патрэб, і гэты накіраваны рэгулюючы клапан будзе забяспечваць гады надзейнай працы. Калі вы замяняеце існуючы клапан або распрацоўваеце новую сістэму, разуменне таго, што робіць 4WE 10 E tick, дапаможа вам атрымаць максімум ад вашага гідраўлічнага абсталявання.
