У галіне прамысловай аўтаматызацыі гідраўлічныя і пнеўматычныя сістэмы падобныя на крывяносныя сасуды і дыхальную сістэму чалавечага цела, іНакіраваны клапан кіраваннягэта дакладны перамыкач, які кантралюе кірунак патоку гэтых "выратавальных ліній". Няхай гэта будзе рух вядра экскаватара альбо перагортванне робататэхнічнай рукі на аўтаматызаванай вытворчай лініі, гэты, здавалася б, просты, але найважнейшы кампанент, незаменны.
1.

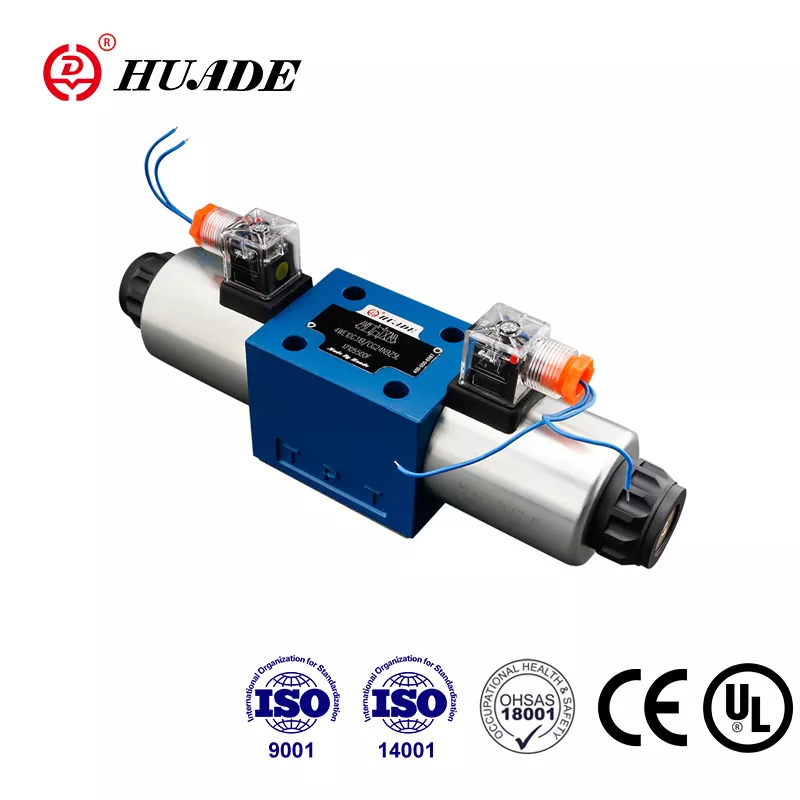

Англійская абрэвіятураНакіраваны клапан кіраванняDCV, вядомы як "клапан зваротнага клапана" ў свеце, яе асноўнай задачай з'яўляецца накіраванне шляху патоку алею або газу, як міліцыянер -міліцыянт, змяніўшы становішча ядра клапана. Напрыклад, калі электрамагніт пад напружаннем, ядро клапана будзе слізгаць налева з гукам "ляска", а гідраўлічнае алей пойдзе прама з порта А ў порт B; Пасля таго, як магутнасць выключана, стрыжань клапана будзе скінуты, і ланцуг алею будзе імгненна пераключацца. Гэты дызайн дазваляе прываду гнутка спалучаць розныя дзеянні, такія як Lego Blocks.
2. Гідраўлічны супраць пнеўматычнага: тая ж сям'я, розныя лёсы
Хоць абодва кантралююць кірунак вадкасці, гідраўлічных клапанаў і пнеўматычных клапанаў падобныя на цяжкія грузавікі і спартыўныя аўтамабілі - першы павінен супрацьстаяць высокаму ціску (звычайна 21 МПа), а ядро клапана павінна быць зроблена са сталі, каб быць дастаткова хардкор; Апошні мае працоўны ціск усяго каля 0,6 МПа, а корпус клапана з алюмініевага сплаву можа лёгка апрацоўваць з ім. Я памятаю, што падчас апошняга ўводу ў эксплуатацыю работнік памылкова ўсталяваў пнеўматычны клапан у гідраўлічную сістэму, і ядро клапана было непасрэдна дэфармавана алеем высокага ціску. Сцэна была супастаўная з выбухам машыны папкорна.
3. Нейтральная функцыя: схаваная "пастка"
Няправільны выбар нейтральнай функцыі трохпознага зваротнага клапана можа ператварыць абсталяванне ў сцэну "малявання" за лічаныя хвіліны. Напрыклад, калі машына для ліцця ін'екцыі, якая павінна падтрымліваць ціск, выбіраецца з нейтральным становішчам O-тыпу (цалкам закрытай), нязначны знос ядра клапана прывядзе да ўцечкі ціску цвілі; і нейтральнае становішча Y-тыпу (разгрузка) прывядзе да ціску сістэмы да падачы. У мінулым годзе з -за гэтага з -за гэтага часта ўстрывожылася станка на нашай заводзе. Пазней было выяўлена, што малюнак пакупкі няправільна пазначыла нейтральнае становішча тыпу Н, як тып Y. Гэтая яма прымусіла работнік тэхнічнага абслугоўвання змяніць малюнак за ноч.
4. "Фліп" і "выратаванне" ў рэальным баі
Салекноідны клапан затрымаўся: пыльнае асяроддзе можа прывесці да затрымання ядра клапана. У гэты час не спяшайцеся замяняць новы клапан. Выкарыстоўвайце ачышчальны сродак, каб спачатку прамыць корпус клапана, які часта можа зэканоміць тысячы юаняў.
Ушчыльненне кольца Старэнне: гумовыя ўшчыльняльныя кольцы зацяжаюцца за паўгода пры высокіх тэмпературных умовах, а тэрмін службы падвоены, перайшоўшы на фторуруббер.
Гідраўлічны шок: "эфект вадзянога малатка", выкліканы раптоўным разваротам, можа ўзламаць трубаправод, а даданне акумулятара можа акуратна вырашыць яго.
5. Будучая тэндэнцыя: Інтэлектуальныя скрыжаванні
Цяпер ёсць інтэлектуальныя клапаны, якія могуць самастойна дыягнаставаць няспраўнасці, кантраляваць паток і ціск у рэжыме рэальнага часу праз убудаваныя датчыкі і нават прагназаваць знос ядра клапана. Аднак на гэтым этапе кошт па -ранейшаму занадта высокі, і наша невялікая фабрыка не можа сабе гэтага дазволіць, але, паводле ацэнак, яна стане стандартнай на працягу пяці гадоў.
Выснова
Напрамкі кантрольных клапанаў падобныя на "святлафоры" для прамысловага абсталявання. Выбіраючы, вы не можаце проста паглядзець на цану, але вы павінны спалучаць "дарожныя ўмовы", такія як ціск сістэмы, хуткасць рэагавання і тэмпературу навакольнага асяроддзя. У наступны раз, калі вы ўбачыце гідраўлічны цыліндр, вытанчана адцягваючыся, не забудзьцеся пра "камандзіра дарожнага руху", які моўчкі кіруе за ім.
