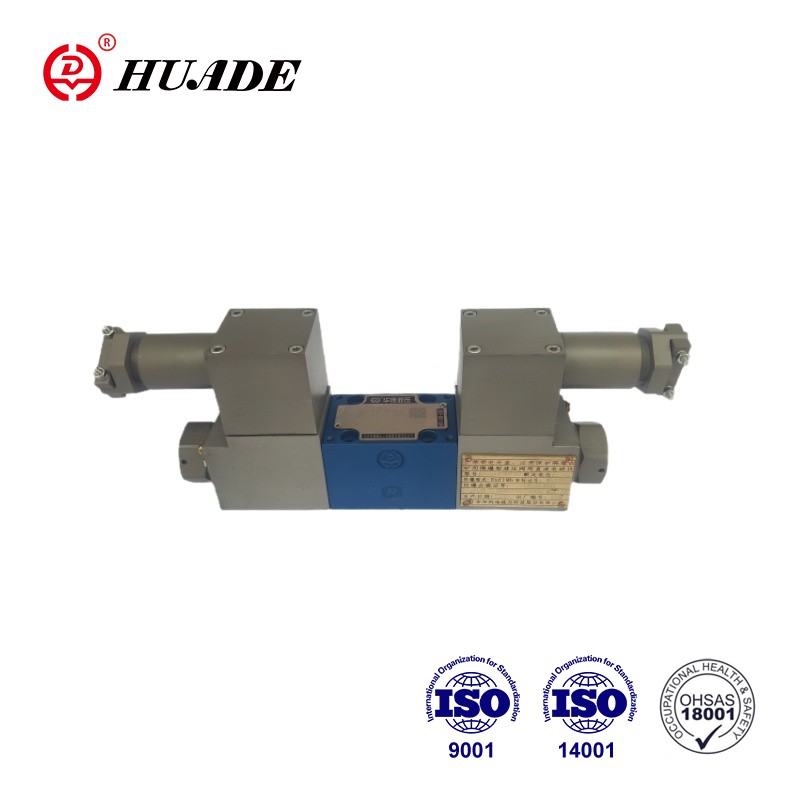

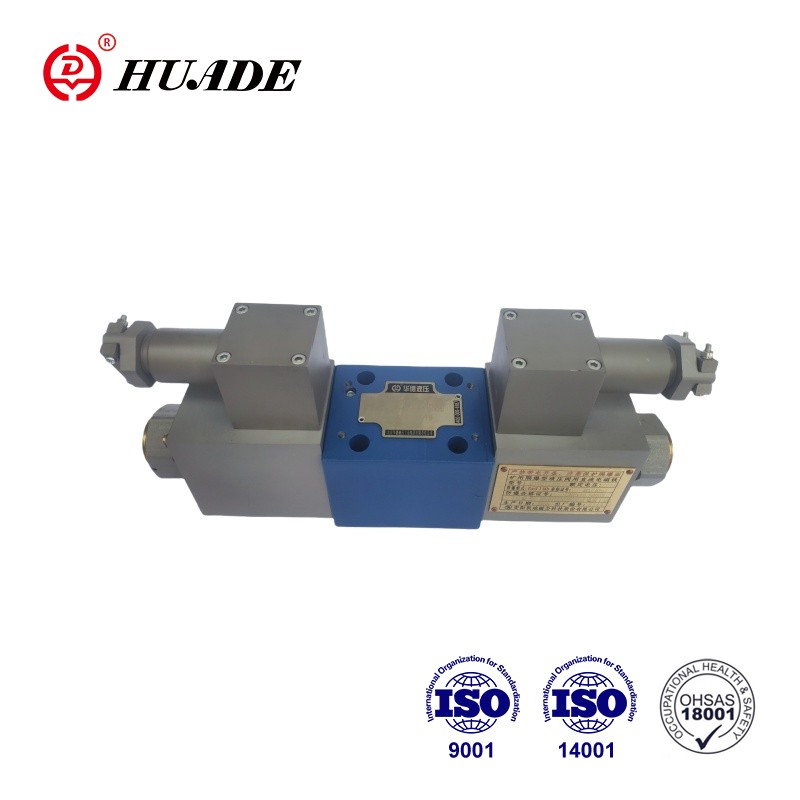

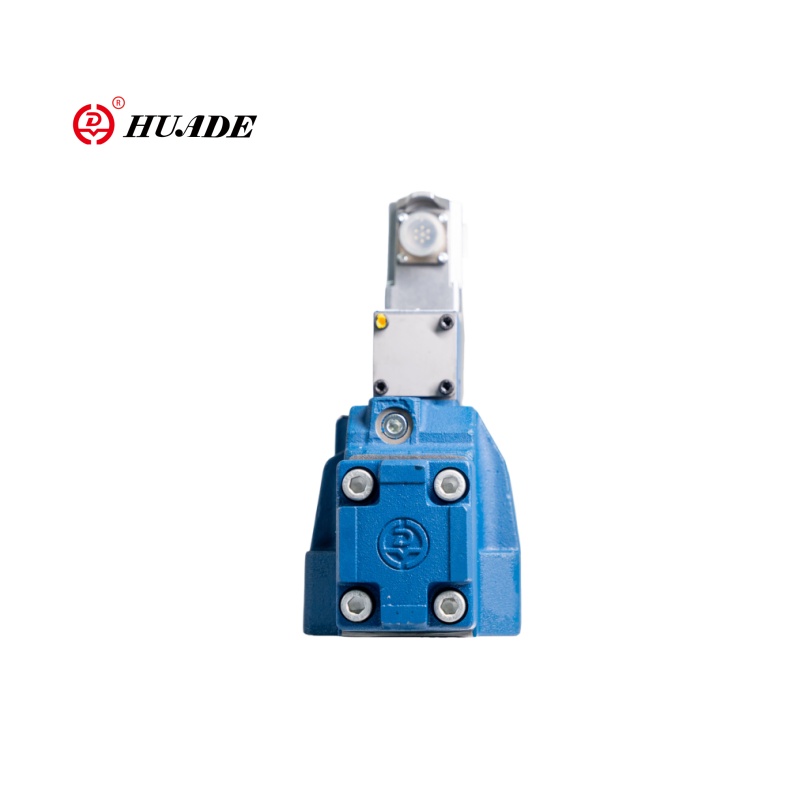

Устойлівы да выбуху Huade прапарцыянальны накіраваны клапан 4WRA 6-2x складае 4/2- і 4/3-бальны прапарцыйны кірунак клапанаў. Яны распрацаваны як прамыя эксплуатаваныя кампаненты для мантажу падпласці. Яны прыводзяцца ў дзеянне пры дапамозе прапарцыянальных электрамагнітных рэчываў з цэнтральнай ніткай і здымнай шпулькай. Саленоіды кантралююцца альбо B знешняй электронікі кіравання. Гэты 4WRA 6-2X выбуханы клапан мае шырокі спектр прыкладанняў, у асноўным у месцах, дзе патрабуецца дакладны кантроль над патокам гідраўлічнай сістэмы, ціскам, хуткасцю і іншымі параметрамі.
| Гідраўлічны | |||
| Устаноўка | Неабавязкова, пажадана гарызантальны | ||
| Намінальны памер | 6 | 10 | |
| Вага (кг) | 4wra ... 2x | 2 | 6.6 |
| Намінальны паток QVNOM пры △ P = 10 бар (л/мін) | 7, 15, 26 | 30, 60 | |
| Гістэрэз (%) | ≤5 | ||
| Разваротны пралёт (%) | ≤1 | ||
| Адчувальнасць адказу (%) | ≤ 0,5 | ||
| Max.operating ціск | Парты A, B, P (бар) | 350 | |
| Порт Т (бар) | 210 | ||
| Ціск вадкасць | Мінеральнае алей (HL, HLP) да DIN 51524 | ||
| Іншыя вадкасці ціску па запыце! | |||
| Дыяпазон тэмператур навакольнага асяроддзя (℃) | 4wra ... 2x | -20 ° С да 70 ° С (-4 ° F да 158 ° F) | |
| Дыяпазон глейкасці (мм2/s) | 20to 380 (пажадана ад 30 да 46) | ||
| Клас чысціні вадкасці | NAS1638 Class9 або ISO 4406 Клас 20.18.15 | ||
| Электрычны | ||||
| 1) Дадзеныя электрамагніту | ||||
| Тып напружання | DC | |||
| Сігнал значэння каманды для 4WRA | ± 10vor4 ~ 20ma | |||
| Max.current за электрамагніт (а) | 2.5 | 1.5 | 0.8 | |
| Супраціў электрамагнітнай шпулькі (ω) | Значэнне халоднага пры 20 ° С | 2 | 4.8 | 19.5 |
| Значэнне максімуму | 3 | 7.2 | 28.8 | |
| Пошліна (%) | ED100% | |||
| Тэмпература Max.Coil (℃) | 150 | |||
| Абарона клапана да EN60529 | IP 65 | |||
| 2) Кантроль электронікі | ||||
| Узмацняльнік | 4wra ... 2x | Vt-vspa2 -...- 2x | ||
| Напружанне харчавання (V) | Намінальнае напружанне | 24 | ||
| Ніжняе абмежаванне значэння | 21/22 (4WRA) | |||
| Верхняе абмежаванне значэння | 35 | |||
| Спажыванне электраэнергіі ўзмацняльніка (A) | IMAX | <1,8 | ||
| Імпульсны ток | 3 | |||
Асаблівасці:
▶ Прамая кіруецца прапарцыйны накіраваны клапан для кіравання кірункам і велічынёй патоку
▶ Для мантажу падпласці: Партаванне малюнка адпавядае ISO4401
▶ Прыводка з дапамогай прапарцыянальных электрамагнітаў з цэнтральнай ніткай і здымнай шпулькай
▶ Спуска з цэнтрам вясной
Прыкладанне:
Устойлівы да выбуху прапарцыянальны накіраваны клапан 4WRA 6-2X можа быць выкарыстаны ў вытворчасці цяжкіх машын, станкавых прыбудоў, прамысловай аўтаматызацыі.
Клапаны ў асноўным складаюцца з: цела (1) з мацавальнай паверхняй, кантрольнай шпулькай (3) з спружынамі сціску (2), электрамагнітамі (4) з цэнтральнай ніткай.
З дапамогай электрамагнітаў (4), дэарызуецца, кантрольная шпулька (3) утрымліваецца ў цэнтральным становішчы спружынамі сціску (2).
Прамая праца кіравання шпулькай (3) шляхам заражэння адной з прапарцыянальных электрамагнітаў (4), напрыклад. Кантроль электрамагнітнага правага, затым рух кантрольнай шпулькі (3) злева прапарцыйна электрычным уваходным сігналам і злучэннем ад P да A і B да T праз арыфсі-падобныя перакрыжаванні з прагрэсавальнымі характарыстыкамі патоку.
4WRA (E) ... A-2X 2 пераключаныя клапаны, аднак, абсталяваны толькі электрамагнітам "А". Заключэнне (6) усталёўваецца на месцы "B" прапарцыянальнага электрамагніта.
Сімвалы выбуху, устойлівага да прапарцыйнага накіраванага клапана 4WRA 6-2X
