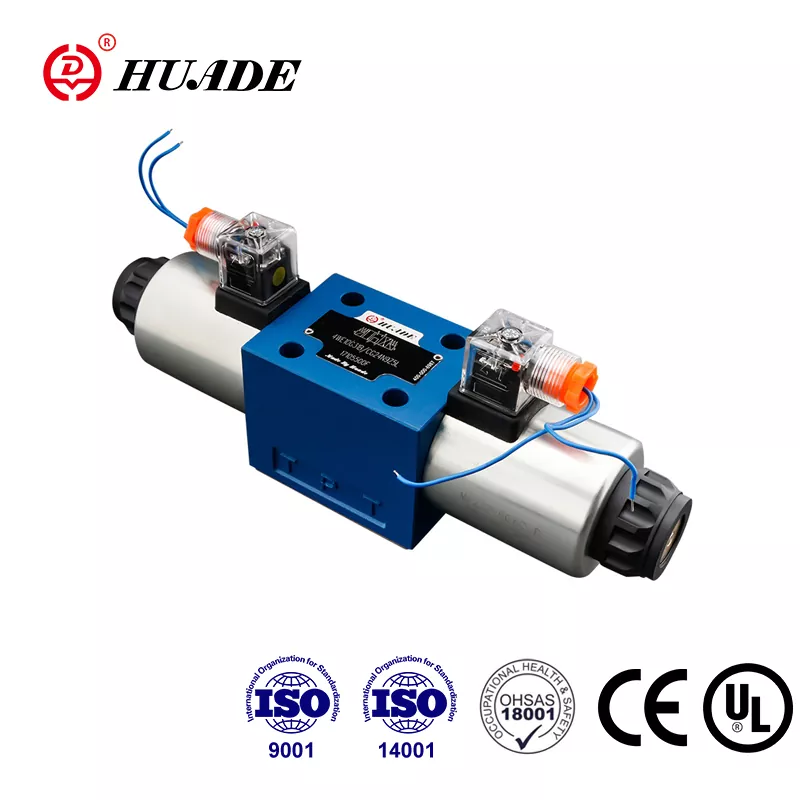

Калі вы працуеце з гідраўлічнымі сістэмамі ў прамысловых умовах, накіравальны рэгулюючы клапан, па сутнасці, з'яўляецца кантролерам руху для вашай вадкасці. Накіраваны рэгулюючы клапан Bosch Rexroth 4WE 10 J - адна з тых працоўных конікаў, якія спакойна забяспечваюць працу вытворчых ліній на заводах па ўсім свеце. Гэты канкрэтны клапан існуе дзесяцігоддзямі, і ёсць важкія прычыны, чаму інжынеры працягваюць указваць яго для сваіх праектаў.
Чым адрозніваецца накіравальны клапан 4WE 10 J
Rexroth 4WE 10 J - гэта тое, што мы называем золотниковым распределителем з электрамагнітным кіраваннем. Успрымайце гэта як перамыкач з электрычным кіраваннем, які накіроўвае гідраўлічнае масла туды, куды трэба. Частка "4WE" кажа нам, што яна мае чатыры асноўныя порты і працуе з электрычным кіраваннем. "10" азначае, што гэта памер NG10, які адпавядае стандарту мацавання CETOP 5. Гэта "J" у канцы на самай справе вельмі важна, таму што яно вызначае, як паводзіць сябе клапан, калі ён знаходзіцца ў цэнтральным становішчы.
Што вылучае гэты клапан, так гэта яго здольнасць вытрымліваць сур'ёзны ціск і паток. Мы гаворым пра максімальны працоўны ціск да 350 бар, што ў перакладзе складае каля 5000 фунтаў на квадратны цаля. Версіі з напругай пастаяннага току могуць праціснуць 160 літраў у хвіліну, а версіі пераменнага току - 120 літраў у хвіліну. Гэтыя лічбы важныя, калі вы спрабуеце перамяшчаць цяжкія грузы або працаваць з вялікімі цыліндрамі.
Як працуе цэнтральная пазіцыя J-шаблона
Канфігурацыя золотника J, напэўна, самая адметная асаблівасць гэтага накіраванага клапана. Калі клапан знаходзіцца ў цэнтральным становішчы з абодвума саленоідамі адключанымі, усе асноўныя порты блакуюцца. Порт помпы (P), абодва працоўныя порты (A і B) і зваротны порт бака (T) цалкам ізаляваны адзін ад аднаго.
Гэты заблакаваны цэнтральны дызайн служыць пэўнай мэты. Калі ў вас ёсць гідраўлічны цыліндр, які ўтрымлівае вялікую нагрузку, вы не хочаце, каб гэтая нагрузка паўзла ўніз, пакуль вы яе актыўна не кантралюеце. 4WE 10 J трымае ўсё на месцы. Помпа нікуды не пасылае алей, і цыліндр не можа сыходзіць крывёй назад у бак. Гэта робіць яго асабліва карысным у такіх прымяненнях, як машыны для ліцця пад ціскам, дзе неабходна дакладнае ўтрыманне пазіцыі на розных этапах цыкла фармавання.
Калі вы ўключаеце адзін з саленоідаў, золотник зрушваецца, каб падключыць помпа да аднаго працоўнага порта, а другі працоўны порт адкрываецца для бака. Уключыце іншы саленоід, і злучэння памяняюцца. Гэта простая гідраўліка, але заблакіраваны цэнтр дае магчымасць статычнага ўтрымання, якую не забяспечваюць некаторыя іншыя мадэлі шпуляў.
Тэхнічныя дэталі, якія маюць значэнне

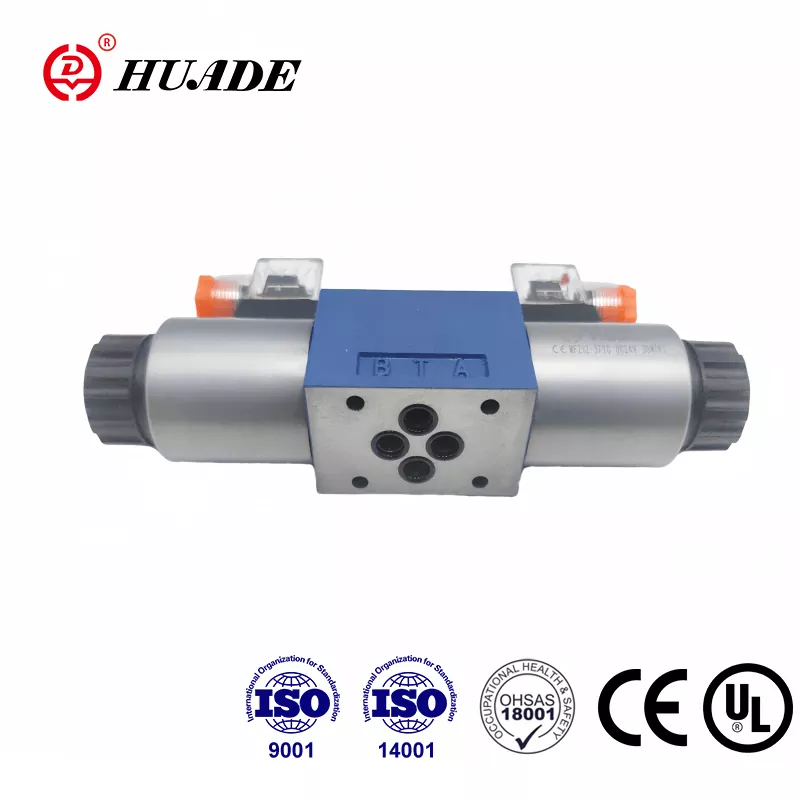

Інтэрфейс мацавання 4WE 10 J адпавядае стандарту ISO 4401-05-04-0-05. Гэтая стандартызацыя азначае, што вы можаце памяняць яго на іншыя клапаны NG10 ад розных вытворцаў, калі гэта неабходна, хоць заўсёды ёсць дэталі, якія трэба праверыць. Для мацавання выкарыстоўваюцца чатыры ніта M6 x 50 з момантам закручвання 15 ньютан-метраў. Вам спатрэбіцца асобная мантажная пласціна, якую Rexroth пазначае як нешта накшталт G 66/01.
Саленоіды - гэта тое, што Rexroth называе канструкцыяй "мокрага штыфта". Электрычная шпулька знаходзіцца ў корпусе, які падвяргаецца ўздзеянню гідраўлічнага алею, што спрыяе астуджэнню і памяншае шум у параўнанні з сухімі саленоідамі. Гэтыя шпулькі можна зняць і павярнуць на 90 градусаў, не разбіраючы ўвесь клапан, што зручна, калі ў вас мала месца або трэба пераарыентаваць электрычныя злучэнні. Звычайныя варыянты напружання ўключаюць 24 В пастаяннага току і 120 В пераменнага току, хоць даступныя іншыя напружання.
Час водгуку рэспектабельны для гэтага тыпу накіравальнага клапана. Калі вы падаеце магутнасць, шпулька зрушваецца прыкладна за 45-70 мілісекунд. Калі вы адключаеце энергію, спружына вяртае яе за 35-45 мілісекунд. Гэта не хуткасці серваклапана, але яны дастатковыя для большасці прамысловых машын.
Дзе вы знойдзеце гэты клапан, які працуе
4WE 10 J з'яўляецца ў вялікай колькасці рознага прамысловага абсталявання. Цяжкія станкі выкарыстоўваюць яго для кіравання працоўнымі сталамі і шпіндзелямі. Гідраўлічныя прэсы абапіраюцца на яго для дакладнага кіравання цыліндрамі. Машыны для ліцця пад ціскам, верагодна, з'яўляюцца адным з найбольш распаўсюджаных прымянення, асабліва ў схемах заціску прэс-формаў, дзе вам трэба ўтрымліваць тоны сілы заціску без усялякага дрэйфу.
У звычайнай устаноўцы для ліцця пад ціскам накіраваны рэгулюючы клапан апрацоўвае адкрыццё і закрыццё формы. Падчас упырску цэнтральнае становішча J-шаблона фіксуе гідраўлічнае масла ў заціскным цыліндры, падтрымліваючы пастаянны ціск, нават калі помпа можа выконваць іншую працу. Гэта прадухіляе ўспышку (непажаданую ўцечку пластыка з формы) і забяспечвае стабільную якасць дэталі. Калі надыходзіць час адкрыць форму, адзін саленоід спрацоўвае, і клапан зрушваецца, накіроўваючы алей для ўцягвання заціскнога механізму.
Клапан таксама з'яўляецца ў мабільным абсталяванні, будаўнічай тэхніцы і сістэмах апрацоўкі матэрыялаў. Усюды, дзе вам патрэбна накіраванае кіраванне з добрай здольнасцю ўтрымліваць і разумнымі хуткасцямі патоку, варта разгледзець 4WE 10 J.
Разуменне кода замовы
Rexroth выкарыстоўвае сістэму сістэматычнага кадавання для сваіх клапанаў накіраванага кіравання, і разуменне гэтага дапаможа вам атрымаць менавіта тое, што вам трэба. Тыповы поўны нумар мадэлі можа выглядаць так: 4WE 10 J3X/CG24N9K4 з нумарам дэталі Rexroth R900589988.
Разбіраючы гэта: "4" пацвярджае чатыры асноўныя парты. «МЫ» азначае, што гэта золотниковый распределитель з электрычным прывадам. "10" - рэйтынг памеру NG10. "J" ідэнтыфікуе ўзор шпулькі з заблакаваным цэнтрам. «3X» або «5X» паказвае на серыю, прычым 5X з'яўляецца бягучай вытворчай серыяй. Літары і лічбы пасля касой рысы ўказваюць такія дэталі, як напружанне электрамагніта (G24 азначае 24 В пастаяннага току), матэрыял ушчыльнення і розныя параметры.
Калі вы бачыце "V" у суфіксе, гэта азначае ўшчыльнення FKM замест стандартных ушчыльненняў NBR. Вам спатрэбіцца FKM, калі вы выкарыстоўваеце вадкасці з фасфатнымі эфірамі або працуеце пры больш высокіх тэмпературах. Стандартныя ўшчыльненні NBR выдатна працуюць з мінеральнымі гідраўлічнымі алеямі ў звычайных прамысловых дыяпазонах тэмператур.
Патрабаванні да вадкасці і фільтрацыі
4WE 10 J прызначаны ў асноўным для гідраўлічных алеяў на мінеральнай аснове, хоць ён можа апрацоўваць фасфатныя эфіры з правільным матэрыялам ушчыльнення. Дыяпазон глейкасці даволі шырокі, прыкладна ад 2,8 да 380 квадратных міліметраў у секунду, з намінальнай працоўнай глейкасцю каля 37 пры 55 градусах Цэльсія. Працоўная тэмпература навакольнага асяроддзя павінна быць ад мінус 20 да плюс 50 градусаў Цэльсія.
Вось з чаго пачынаюцца многія галаўныя болі ў абслугоўванні: чысціня вадкасці. Зазоры ўнутры накіравальнага клапана вымяраюцца ў мікронах. Мы гаворым пра зазоры ад трох да трынаццаці мікрон у крытычных месцах. Для параўнання чалавечы волас складае каля 70 мікрон. Калі вы дазволіце забруджванням патрапіць у ваша гідраўлічнае масла, часціцы могуць уклініцца ў гэтыя зазоры і выклікаць прыліпанне шпулькі.
Rexroth рэкамендуе фільтрацыю 10 мікрон або вышэй. Гэта не тая прапанова, якую вы павінны ігнараваць. Затрымаўся шпулька азначае, што ваш клапан не зрушваецца, або, што яшчэ горш, ён можа зрушыцца і не вярнуцца. У прыватнасці, у саленоідах пераменнага току затрымалася шпулька можа прывесці да перагарання шпулькі, таму што саленоід прызначаны для перыядычнай працы, а не для пастаяннага ўтрымання. Прытрымліванне стандартам чысціні NAS 1638 Class 9 пазбавіць вас ад гора ў далейшым.
Агульныя праблемы і іх ліквідацыю
Большасць праблем з 4WE 10 J звязаны з трыма абласцямі: забруджваннем, электрычнымі збоямі або механічнымі пашкоджаннямі. Добрай навіной з'яўляецца тое, што Rexroth уключае ручное перавызначэнне гэтых клапанаў, што дае вам дыягнастычны інструмент.
Калі ваш накіравальны рэгулюючы клапан не пераключаецца пры падачы энергіі на саленоід, паспрабуйце спачатку ручное перавызначэнне. Націсніце штыфт адхілення і паглядзіце, ці зрушваецца клапан механічна. Калі ён пераключаецца ўручную, але не электрычна, вы бачыце праблему з электрычнасцю. Праверце напружанне на раздыме саленоіда, праверце праводку і праверце супраціў шпулькі. Калі клапан не пераключаецца нават уручную, золотник затрымаўся, як правіла, з-за забруджвання.
Праблемы забруджвання заяўляюць пра сябе рознымі спосабамі. Часам клапан зрушваецца, але не вяртаецца ў цэнтр належным чынам. У іншы час ён можа зрушвацца павольна ці не зрушвацца зусім. Унутраная ўцечка - гэта яшчэ адзін сімптом, калі вы губляеце ціск або бачыце дрэйф цыліндру, нават калі клапан нібыта знаходзіцца ў заблакіраваным цэнтральным становішчы. Гэтыя праблемы звычайна азначаюць, што забруджванне забіла золотник або корпус клапана, што стварае шляхі ўцечкі.
Электрычныя праблемы звычайна простыя. Адсутнасць напружання азначае праверку праводкі і сістэмы кіравання. Няправільнае напружанне або палярнасць (для саленоідаў пастаяннага току) азначае, што клапан можа ненадзейна пераключацца. Перагараныя шпулькі выяўляюцца ў выглядзе абрыву ланцуга або вельмі нізкага супраціву. Замена шпулькі досыць простая, бо яны проста выкручваюцца з корпуса клапана.
Механічныя пашкоджанні сустракаюцца радзей, але могуць адбыцца. Зламаныя зваротныя спружыны не дазволяць адцэнтраваць шпульку. Пашкоджаныя электрамагнітныя штыфты не будуць націскаць катушку належным чынам. Звычайна яны патрабуюць замены або рэканструкцыі клапана, а не простых выпраўленняў.
Меркаванні па ўстаноўцы
Правільны мантаж 4WE 10 J пачынаецца з чыстай роўнай мантажнай паверхні. Клапан прыкручваецца да падкладкі або калектара з дапамогай чатырох нітаў M6, пра якія мы згадвалі раней. Плоскасць паверхні мае значэнне, таму што ўшчыльняльныя кольцы, якія ўшчыльняюць кожны порт, павінны раўнамерна сціскацца. Любая дэфармацыя або смецце могуць стварыць шляхі ўцечкі.
Закруціце гэтыя крапежныя балты да 15 ньютан-метраў, не больш і не менш. Занадта мала, і вы можаце атрымаць знешнія ўцечкі. Занадта шмат, і вы рызыкуеце сказіць корпус клапана, што можа прывесці да закліноўвання золотника. Выкарыстоўвайце дынамаметрычны ключ, а не здагадку.
Электрычныя злучэнні таксама патрабуюць увагі. Пераканайцеся, што вы падключаеце клемы з правільным напругай. Клапан звычайна мае клеммную планку або раз'ём для кожнага саленоіда, а таксама злучэнне з зазямленнем. Гэта злучэнне з зазямленнем з'яўляецца абавязковым для бяспекі, а таксама можа паменшыць электрычныя шумы ў вашай сістэме кіравання.
Накіраваны рэгулюючы клапан павінен быць арыентаваны саленоідамі, накіраванымі ўверх, калі гэта магчыма. Гэта дапамагае прадухіліць назапашванне вільгаці ў электрычных злучэннях. Калі вы павінны ўсталяваць яго па-іншаму, падумайце аб даданні ботаў або вечкаў для абароны электрычных клем.
Параўнанне альтэрнатыў
4WE 10 J - не адзіны даступны рэгулюючы клапан NG10. Кампанія Parker вырабляе серыю D3W, якая прапануе аналагічныя характарыстыкі. Eaton Vickers мае серыю DG4V-5. HYDAC вырабляе клапаны NG10, якія могуць замяніць іх у многіх сферах прымянення. Дык чаму б вы ўсё ж такі абралі Rexroth?
Прапускная здольнасць - адзін з фактараў. 160 літраў у хвіліну 4WE 10 J у версіях пастаяннага току пераўзыходзяць некаторых канкурэнтаў. Час водгуку канкурэнтаздольны ад 45 да 70 мілісекунд для актывацыі. Канструкцыя электрамагніта з мокрым штыфтам са здымнымі шпулькамі, якія можна паварочваць, прапануе практычныя перавагі ў абслугоўванні. Rexroth таксама прапануе больш шырокі выбар мадэляў шпулек і варыянтаў у серыі 4WE 10, што дае вам большую гнуткасць у адпаведнасці з вашымі патрэбамі.
З пункту гледжання цаны гэтыя клапаны аднолькавыя. Вы можаце заплаціць ад 950 да 1050 долараў ЗША за звычайную канфігурацыю. Такая цана адлюстроўвае якасць прамысловага класа і тэхніку, якая дапамагае падтрымліваць жорсткія зазоры і надзейную працу.
Сапраўдная дыферэнцыяцыя часта зводзіцца да таго, што вы ўжо выкарыстоўваеце ў сваёй сістэме. Калі ваша абсталяванне ўжо пабудавана на аснове кампанентаў Rexroth, прытрымліванне 4WE 10 J падтрымлівае паслядоўнасць запасаў дэталяў і знаёмства тэхнічных спецыялістаў. Калі вы працуеце з сістэмамі Parker або Eaton, іх эквіваленты могуць інтэгравацца больш плаўна.
Крыніца і даступнасць
Знайсці 4WE 10 J звычайна проста. Такія звычайныя канфігурацыі, як R900589988 (версія 24 В пастаяннага току), звычайна маюцца на складзе ў прамысловых дыстрыб'ютараў. У Rexroth ёсць афіцыйны інтэрнэт-крама, дзе вы можаце набыць непасрэдна. Прамысловыя платформы паставак, такія як Alibaba, прапануюць як сапраўдныя клапаны Rexroth, так і сумяшчальныя альтэрнатывы, хаця вам трэба праверыць, што вы на самой справе атрымліваеце.
Час выканання вар'іруецца ў залежнасці ад канфігурацыі. Складскія тавары могуць быць адпраўлены на працягу некалькіх дзён. Спецыяльныя заказы з незвычайнымі опцыямі могуць заняць некалькі тыдняў. Калі вы абслугоўваеце крытычна важнае абсталяванне, мае сэнс мець пад рукой запасны клапан, улічваючы адносна нізкі кошт у параўнанні з часам прастою.
Майце на ўвазе, што старыя серыі, такія як 3X, былі спынены. Калі вы замяняеце клапан серыі 3X, вы можаце перайсці на серыю 5X, якая з'яўляецца бягучай вытворчай версіяй. Інтэрфейс мантажу і асноўныя аперацыі застаюцца ранейшымі, хоць могуць быць нязначныя адрозненні ў опцыях або спецыфікацыях прадукцыйнасці.
Робячы гэта апошнім
Атрыманне максімальнага тэрміну службы вашага накіравальнага рэгулюючага клапана зводзіцца да некалькіх ключавых практык. Першае і самае галоўнае: падтрымлівайце гідраўлічную вадкасць у чысціні. 10-мікронная фільтрацыя, пра якую мы гаварылі раней, не з'яўляецца абавязковай, калі вы хочаце надзейнае абслугоўванне. Рэгулярна мяняйце фільтры і сочыце за перападам ціску на фільтруючым элеменце.
Па-другое, пераканайцеся, што шаблон J шпулькі сапраўды адпавядае вашаму дадатку. Калі вы выкарыстоўваеце помпа фіксаванага аб'ёму без разгрузнага клапана, заблакіраваны цэнтр можа выклікаць праблемы. Помпа будзе ўпірацца ў заблакаваныя порты, ствараючы цяпло і марнуючы энергію. Шпуля J лепш за ўсё працуе з помпамі з пераменным аб'ёмам або сістэмамі, якія маюць асобную магчымасць разгрузкі.
Па-трэцяе, выкарыстоўвайце ручное перавызначэнне падчас дыягностыкі, а не як звычайны метад працы. Гэтыя штыфты адмены прызначаны для ліквідацыі непаладак і абслугоўвання, а не для штодзённага выкарыстання ў вытворчасці. Паўторныя ўдары малатком па перакрыцці могуць з часам пашкодзіць механізм.
Па-чацвёртае, звярніце ўвагу на працоўны ціск і расход вашай сістэмы. Тое, што 4WE 10 J можа вытрымліваць ціск 350 бар і 160 літраў у хвіліну, не азначае, што вы павінны пастаянна працаваць на гэтых межах. Эксплуатацыя ў сярэдзіне дыяпазону прадукцыйнасці, а не ў крайніх межах, падоўжыць тэрмін службы.
Нарэшце, калі ў вас здараецца збой, не проста ўстаўляйце новую шпульку электрамагніта, не высвятляючы, чаму яна выйшла з ладу. Шпулькі звычайна не выходзяць з ладу самі па сабе. Яны выходзяць з ладу, таму што шпулька затрымалася і шпулька пераграваецца, або з-за электрычных праблем у вашай сістэме кіравання. Выпраўце першапрычыну, а не толькі сімптом.
Ніжняя лінія
Накіраваны рэгулюючы клапан Rexroth 4WE 10 J прадстаўляе дзесяцігоддзі эвалюцыі прамысловай гідраўлікі. Па сучасных стандартах гэта не мудрагеліста і не высокатэхналагічна, але пры правільным выкарыстанні і абслугоўванні ён выконвае сваю працу надзейна. Шпулька J з заблакаваным цэнтрам дае станоўчае ўтрыманне нагрузкі. Памер NG10 вытрымлівае значны паток і ціск. Канструкцыя электрамагніта з мокрым штыфтам ураўнаважвае прадукцыйнасць і практычны доступ да тэхнічнага абслугоўвання.
Калі вы распрацоўваеце новую гідраўлічную сістэму, якая мае патрэбу ў накіраваным кіраванні з магчымасцю ўтрымання, або калі вы замяняеце зношаны клапан у існуючым абсталяванні, 4WE 10 J заслугоўвае ўвагі. Проста пераканайцеся, што вы ўказваеце правільную серыю (5X для бягучай вытворчасці), правільнае напружанне саленоіда і адпаведны матэрыял ушчыльнення для вашай вадкасці. Звярніце ўвагу на фільтрацыю з першага дня, і вы атрымаеце гады надзейнай працы з гэтымі клапанамі.
Разуменне таго, як працуе ваш рэгулюючы клапан і што яму трэба, каб заставацца здаровым, нескладана. Проста патрабуецца звярнуць увагу на важныя дэталі: чыстую вадкасць, адпаведнае напружанне, правільнае прымяненне і рэгулярнае абслугоўванне. Зрабі гэта правільна, і 4WE 10 J будзе забяспечваць рух гідраўлікі туды, куды трэба, калі трэба.
