Дросельны зваротны клапан Z2FS 10

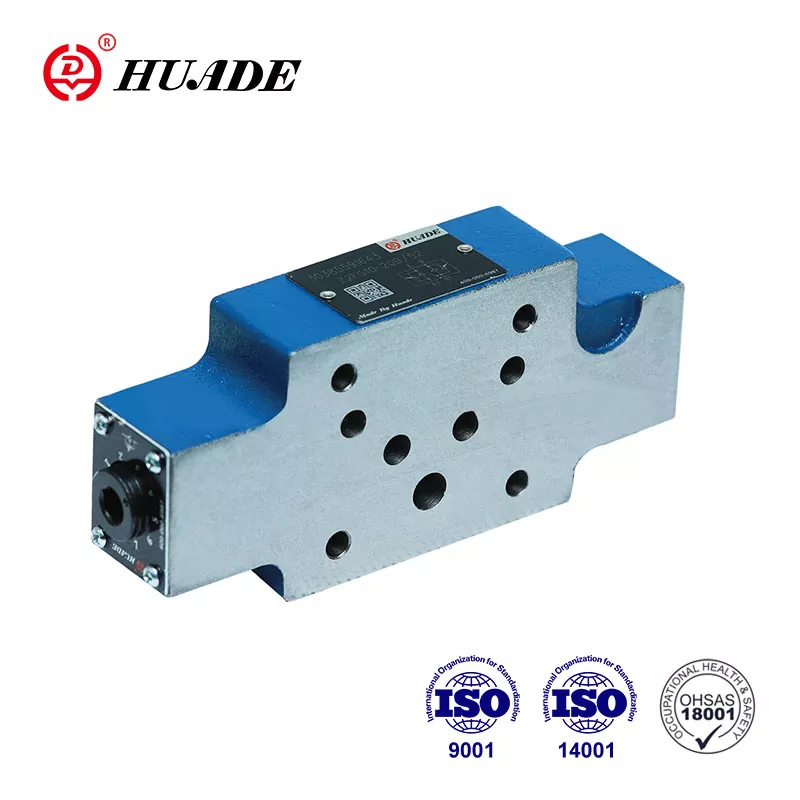

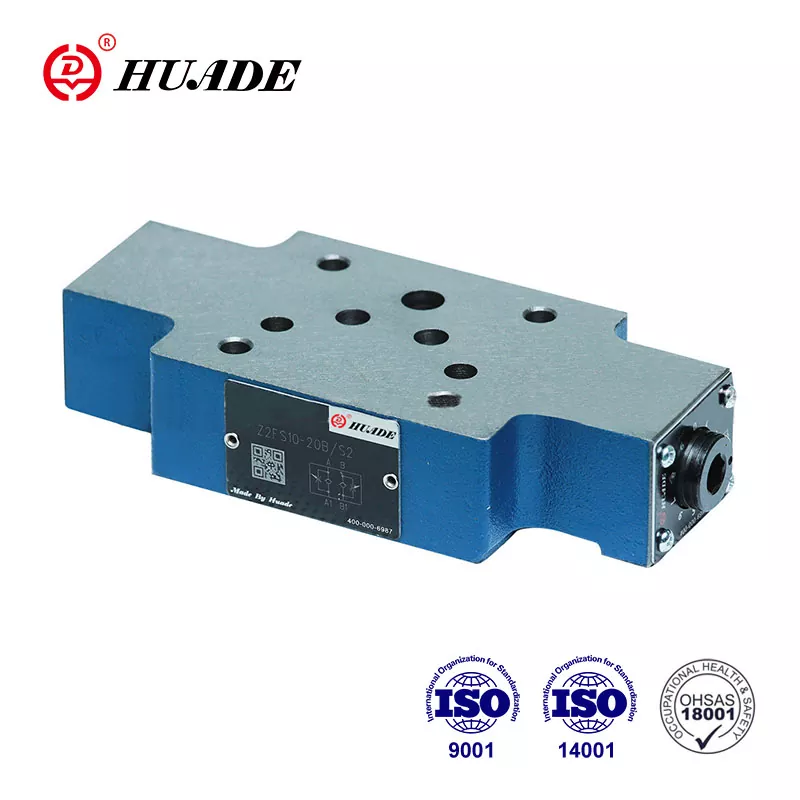

Падвойныя дросельныя/зваротныя клапаны Z 2 FS10...20B/...  выкананы ў выглядзе сэндвіч-пласціны. Іх можна збіраць вертыкальна. Дзякуючы ўкараненню перадавых тэхналогій ад Rexroth, Huade®  Z2FS 10 можа дасягнуць таго ж узроўню, што і прадукты Rexroth, з пункту гледжання прадукцыйнасці, якасці і сумяшчальнасці.  Дросельныя засланкі Huade® заваявалі шырокае прызнанне на рынку і давер карыстальнікаў.

Параметр прадукту зваротнага дросельнага клапана Z2FS 10

Асаблівасці прадукту і прымяненне зваротнага дросельнага клапана Z2FS 10

Асаблівасці:

▶ Дызайн талеркі для сэндвічаў

▶ Схема пераносу ў адпаведнасці з DIN 24 340, ад A, ISO 4401 і CETOP - RP 121H

▶ Абмежаванне асноўнага або пілотнага патоку двух службовых партоў

▶ Кантроль лічыльніка на ўваходзе або выхадзе.

Ужыванне:

Падвойныя дросельныя зваротныя клапаны Z2FS 10 выкарыстоўваюцца для абмежавання асноўнага або пілотнага патоку алею ў адным або двух службовых портах. Два сіметрычна размешчаныя дросельныя/зваротныя клапаны абмяжоўваюць паток (з дапамогай рэгуляваных дросельных засланак) у адным кірунку і дазваляюць свабодны зваротны паток у другім кірунак.

Раздзел і сімвал зваротнага дросельнага клапана Z2FS 10

Клапаны тыпу Z 2 FS10...20B/... - гэта падвойныя дросельныя/зваротныя клапаны ў канструкцыі з двухслойнай пласцінай.

Абмежаванне галоўнага патоку

Двайны дросель/зваротны клапан усталяваны паміж накіравальным клапанам і падкладкай для змены хуткасці прывада (абмежаванне асноўнага патоку).

Абмежаванне пілотнага патоку

У выпадку накіравальных клапанаў з пілотным кіраваннем двайны дросель/зваротны клапан можа выкарыстоўвацца ў якасці рэгулявання пілотнай заслонкі (абмежаванне пілотнага патоку). У гэтым выпадку ён усталёўваецца паміж галоўным і пілотным клапанам.

Структура падвойнага дросельнага/зваротнага клапана, тып Z 2 FS10...20B

Прынцып працы гідраўлічных сістэм Z 2 FS10...20B
