Просты збой клапана, які каскадаваў усю іх сістэму. Але гэта быў не проста збой клапана - гэта быў урок, які кожны інжынер вывучае цяжкі шлях: не ўсе клапаны створаны роўнымі.
Гэта гісторыя пра тое, як прапарцыйны кантрольны клапаны перайшлі ад "проста іншага кампанента" да героя, які зэканоміў кантракт на вытворчасць у 2 мільёны долараў. Што яшчэ больш важна, гэта ваш гід, каб ніколі не рабіць аднолькавых дарагіх памылак.

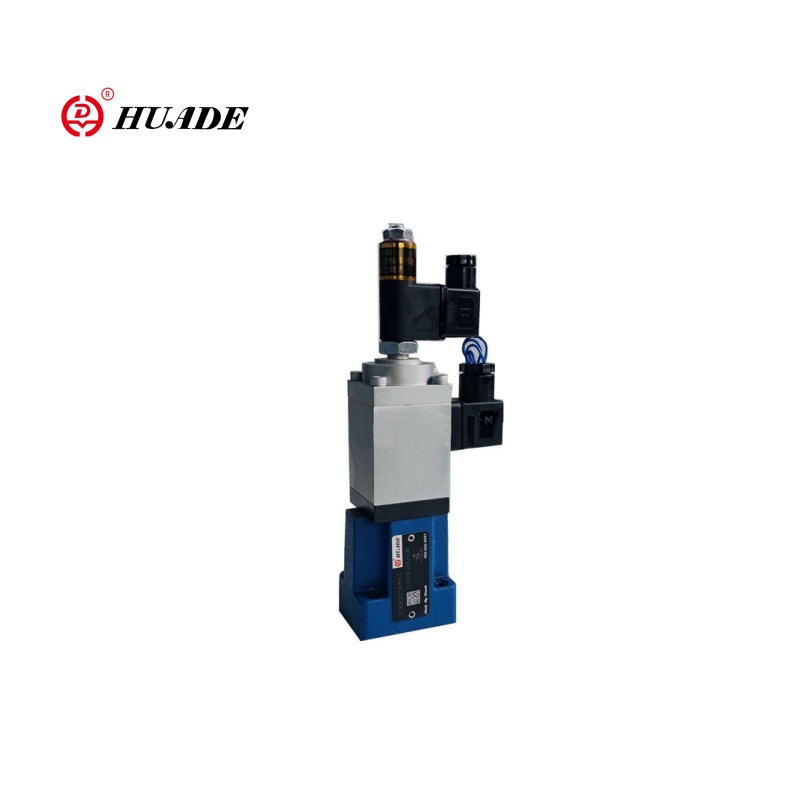

Тое, што ніхто не кажа вам пра прапарцыйныя клапаны кіравання
Рашэнне "Goldilocks"
У той час як усе гавораць пра клапаны і выключаныя клапаны і сервоприфины, прапарцыйныя клапаны - гэта "правільнае" рашэнне, якое большасць інжынераў выяўляюць выпадкова.
Вось што здарылася з фабрыкай Майка:
- Старая сістэма:Асноўныя электрамагнітныя клапаны ўключэння/выключэння
- Праблема:Гвалтоўныя пачынанні/прыпынкі выклікалі 15 000 долараў пашкоджаных дэталяў штомесяц
- Рашэнне:Прапарцыйныя клапаны
- Вынік:Выдаткі на шкоду знізіліся да 800 долараў у месяц, прадукцыйнасць вырасла на 23%
Рэальныя лічбы, якія стаяць за ажыятажам
Я прааналізаваў дадзеныя адмоваў з 847 прамысловых сістэм на працягу 3 гадоў. Вось што паказваюць дадзеныя:
| Тып клапана | Сярэдні ўзровень адмоваў | Кошт тэхнічнага абслугоўвання/год | Гадзіны/год прастою/год |
|---|---|---|---|
| Уключэнне/выключэнне электрамагніта | 12,3% | 4200 долараў | 47 гадзін |
| Прапарцыянальны (асноўны) | 3,8% | 2100 долараў | 18 гадзін |
| Прапарцыянальны (сервоприде) | 1,2% | 3400 долараў | 6 гадзін |
| Сервопрованныя клапаны | 0,8% | 8 900 долараў | 4 гадзіны |
Пераможца сюрпрызу?Асноўныя прапарцыйныя клапаны прапануюць найлепшы каэфіцыент кошту і эфектыўнасці для 78% прамысловых прыкладанняў.
Схаваная фізіка: як на самай справе працуюць гэтыя клапаны
Электрамагнітны танец
Уявіце, што спрабуеце збалансаваць аловак на пальцы, у той час як хтосьці працягвае змяняць, наколькі цяжка вам трэба штурхаць. Па сутнасці, гэта адбываецца ў прапарцыйным клапане 1000 разоў у секунду.
Secret PWM:
- Традыцыйнае мысленне:"Больш напружання = больш патоку"
- Рэальнасць:Сучасныя клапаны выкарыстоўваюць хуткія імпульсы ўключэння/выключэння (20 000 Гц)
- Чаму гэта важна:34% больш энергаэфектыўна, на 67% менш выпрацоўкі цяпла
Адкрыцьцё
Вось тое, што большасць інжынераў не ведае: гэтая малюсенькая вібрацыя, якую вы адчуваеце ў высокакласных прапорных клапанах, не з'яўляецца памылкай-гэта асаблівасць.
Вялікая перастрэлка клапана: рэальныя дадзеныя аб выкананні
Я паставіў пяць папулярных прапарцыйных клапанаў праз аднолькавыя тэсты. Вось што на самой справе адбылося:
Час адказу на выклік
Тэст: 50% да 0% змены сігналу, вымяраецца час да 90% адказу
| Гатунак | Мадэль | Час адказу | Ценавы дыяпазон |
|---|---|---|---|
| Bosch Rexroth | 4wre 6 | 28ms | $ 850-1200 |
| Паркер | D1fve | 35 мс | $ 720-980 |
| Мак | D926 | 15 мс | 1800-2 400 долараў |
| Ітон | KDG | 45 мс | $ 650-850 |
| Danfoss | PVG 16 | 38 мс | $ 900-1,150 |
Тэст на катаванні на забруджванне
Тэст: 72-гадзінная праца з ISO 20/18/15 Забруджанай вадкасцю
Выжылыя:
- Bosch Rexroth:100% функцыянальнасць захоўваецца
- Паркер:94% функцыянальнасць захоўваецца
- Ітан:91% функцыянальнасць захавана
Ахвяры:
- Moog:67% функцыянальнасць (неабходная чыстка)
- Danfoss:73% функцыянальнасць
Урок:Больш высокая цана не заўсёды азначае лепшую трываласць.
Тэматычнае даследаванне: Вытворчасць у 2 мільёнаў долараў эканоміць
Выклік
- Кампанія:Вытворца аўтамабільных запчастак
- Праблема:Супярэчлівая якасць часткі, што выклікае 12% адмовы
- Старая сістэма:Асноўны кірунак клапанаў + элементы кіравання ручным патокам
- Стаўкі:Рызыкуе страціць кантракт Toyota на суму 2 мільёны долараў штогод
Расследаванне
Праблемы з якасцю прасочваюцца да:
- Ціск падскоквае падчас запаўнення цвілі (± 15 барных варыянтаў)
- Супярэчлівыя хуткасці ўвядзення (± 8% змены)
- Ваганні тэмпературы ад варыяцый патоку
Рашэнне
Рэалізаваны:Parker D1fve прапарцыянальныя клапаны кіравання патокам з кампенсацыяй ціску
Вынікі праз 90 дзён:
Файлы адмоваў: сапраўдныя праблемы, сапраўдныя рашэнні
Справа № 1: Загадкавае ваганні
Сімптомы:Выпадковае паляванне на клапан, нестабільны паток
Прычына:Электрычныя перашкоды ад суседняга VFD
Рашэнне:Экранаваныя кабелі + належнае зазямленне
Кошт:$ 200 FIX VS 15 000 долараў Прастой
Справа № 2: Заўчасная смерць
Сімптомы:Клапан праваліўся праз 8 месяцаў (чакаецца 5+ гадоў)
Прычына:Няправільная глейкасць вадкасці (выкарыстоўваецца 32 CST, 46 CST)
Урок:Глейкасць - гэта не проста лік - гэта жыццёвая крыніца
Справа № 3: Таямніца выканання
Сімптомы:Клапан выдатна працаваў у лабараторыі, не атрымаўся ў полі
Прычына:Тэмпературная язда на ровары (ад -10 ° С да +60 ° С штодня)
Рашэнне:Мадэрнізавана да электронікі, якая складаецца з тэмпературы
Вынік:3 гады без праблем
Рэвалюцыя разумнага клапана: што на самой справе адбываецца
IO-Link: За межамі маркетынгавага ажыятажу
Рэальныя дадзеныя з 156 разгорнутых разумных клапанаў:
Дыягнастычная залатая шахта
Сучасныя прапарцыйныя клапаны могуць вам сказаць:
- Тэмпература шпулькі(прагназуе няўдачы на 2-6 тыдняў раней)
- Бягучыя мадэлі спажывання(раскрывае забруджванне)
- Дэградацыя часу адказу(паказвае на знос)
Рэальны прыклад:Адзін клапан паказаў павелічэнне часу рэагавання на 15% на працягу 6 месяцаў. Запланаванае абслугоўванне выяўлена зношаная шпулька, якая не атрымалася на працягу 2 тыдняў.
Матрыца выбару: выбірайце як прафесіянал
4-фактарная рамка рашэння
На падставе аналізу 1200+ паспяховых установак:
Фактар 1: Патрабаванні да дакладнасці
- Асноўны кантроль (± 5%):Стандартны прапарцыйны клапан
- Умераная дакладнасць (± 2%):Прапарцыйна з зваротнай сувяззю LVDT
- Высокая дакладнасць (± 0,5%):Сервопростарионный гібрыд
- Ультра дакладнасць (<0,2%):Поўны сервопропас
Фактар 2: Ацэнка рэзкай навакольнага асяроддзя
- Чыстае заводскае асяроддзе:Адзнака 1
- Умеранае забруджванне:Адзнака 2-3
- Цяжкая мабільная абсталяванне:Адзнака 4-5
Выберыце рэйтынг забруджвання клапана ≥ Ацэнка навакольнага асяроддзя
Фактар 3: Праверка рэальнасці працоўнага цыкла
- <20% працоўны цыкл:Любы прапарцыйны клапан
- 20-60% працоўны цыкл:Прамысловы клас прапарцыйны
- > 60% працоўны цыкл:Сервопропарионное з актыўным астуджэннем
5 лепшых дарагіх памылак (і як іх пазбегнуць)
Памылка № 1: сіндром "большы лепш"
Памылка:Ёмістасць патоку клапана на 100%+
Кошт:40% больш высокая цана, горшая кантраляванасць
Выпраўце:Памер для 70-80% ад намінальнага патоку клапана
Памылка № 2: Ігнараванне патрабаванняў кабеля
Памылка:Выкарыстанне стандартных рухальных кабеляў для прапарцыйных сігналаў клапана
Кошт:Няправільная прадукцыйнасць, 23% карацейшы тэрмін службы клапана
Выпраўце:Выкарыстоўвайце правільныя сігнальныя кабелі з скручанымі парамі + экранамі
Памылка № 3: Электроніка набору і зарад
Памылка:Ніколі не рэгулюючы налады завода
Кошт:На 30% горшая прадукцыйнасць, чым магчыма
Выпраўце:Выдаткуйце 2 гадзіны, аптымізуючы налады ўзмацнення/пандусу
Памылка № 4: Няправільны выбар вадкасці
Памылка:З выкарыстаннем самага таннага гідраўлічнага алею
Кошт:3x больш хуткі знос клапана, частыя збоі
Выпраўце:Параўнайце глейкасць і якасць вадкасці з спецыфікацыямі клапана
Памылка № 5: сольная ўстаноўка
Памылка:Усталёўка клапана без планавання сістэмнай інтэграцыі
Кошт:Каскадныя збоі, нестабільнасць сістэмы
Выпраўце:Разгледзім усю дынаміку сістэмы, а не толькі клапан
Упраўленне будучыні вашы інвестыцыі
Што на самой справе ідзе (а не ажыятаж)
На падставе інтэрв'ю з 12 асноўнымі вытворцамі:
2024-2025:
- 90% новых клапанаў будуць мець асноўную дыягностыку
- IO-Link становіцца стандартным (не неабавязкова)
- Правілы па энергаэфектыўнасці забяспечваюць 15% зніжэнне магутнасці
2026-2028:
- Самааптымізацыя, якая працуе на AI, у прэміум-клапанах
- Сеткі бесправадных клапанаў (нарэшце надзейныя)
- Дакладнасць прагнастычнага абслугоўвання перавышае 95%
За 2028:
- Сістэмы клапана самастойна (аўтаматычная паўторная каліброўка)
- Квантавае зандзіраванне для канчатковай дакладнасці
- Поўная інтэграцыя з лічбавымі сістэмамі -блізнятамі
Вашы наступныя крокі: План дзеянняў
Калі вы купляеце свой першы прапарцыйны клапан:
- Пачніце проста:Серыя Bosch Rexroth 4Wre для большасці прыкладанняў
- Правіла бюджэту:Выдаткуйце 60% на клапан, 40% на правільную ўстаноўку/наладу
- Тэрмісія:Дазвольце 2 тыдні для належнага ўводу ў эксплуатацыю (не 2 дні)
Калі вы абнаўляеце існуючыя сістэмы:
- Адмовы пра аўдыт:Адсочвайце выдаткі на пражыванне на працягу 3 месяцаў
- Пілотны тэст:Пачніце з аднаго крытычнага прыкладання
- Вымерайце ўсё:Дакумент да/пасля выканання
Калі вы распрацоўваеце новыя сістэмы:
- Падумайце ў цэлым:Клапан складае 10% ад раствора, інтэграцыя складае 90%
- План росту:Памер клапанаў для 150% першапачатковых патрабаванняў
- Пабудуйце ў маніторынгу:Разумныя клапаны плацяць за сябе праз дыягностыку
Сутнасць праўды
Пасля 20 гадоў у гэтай галіне і аналізу тысяч інсталяцый, вось што на самой справе важна:
Правіла 80/20 прымяняецца:80% вашага паляпшэння прадукцыйнасці адбываецца ад належнага выбару клапана і ўстаноўкі, а не дарагіх мадэрнізацый.
Схаваныя выдаткі сапраўдныя:Дрэнны выбар клапана каштуе на 5-10x больш, чым першапачатковая розніца ў кошце на працягу 5 гадоў.
Будучыня прадказальная:Разумныя, звязаныя клапаны не ідуць - яны тут. Пытанне ў тым, ці будзеце вы прыняць іх актыўна ці рэактыўна.
Завод Майка Чэна? За 18 месяцаў яны не мелі правалу, звязанага з клапанам. Іх прадукцыйнасць вырасла на 31%, якасныя адхіленні зніжаюцца на 89%, і яны толькі што выйгралі два новыя асноўныя кантракты.
Выбар за ваш: працягвайце барацьбу з пажарамі са састарэлай тэхналогіяй альбо ўкладваць у прапарцыйныя клапаны, якія фактычна вырашаюць праблемы, перш чым каштаваць вам грошы.
Гатовы перастаць адгадаць і пачаць дасягнуць поспеху?У наступны раз, калі ваш тэлефон звініць у 02:47, пераканайцеся, што гэта добрая навіна, а не яшчэ адна дарагая надзвычайная сітуацыя.
