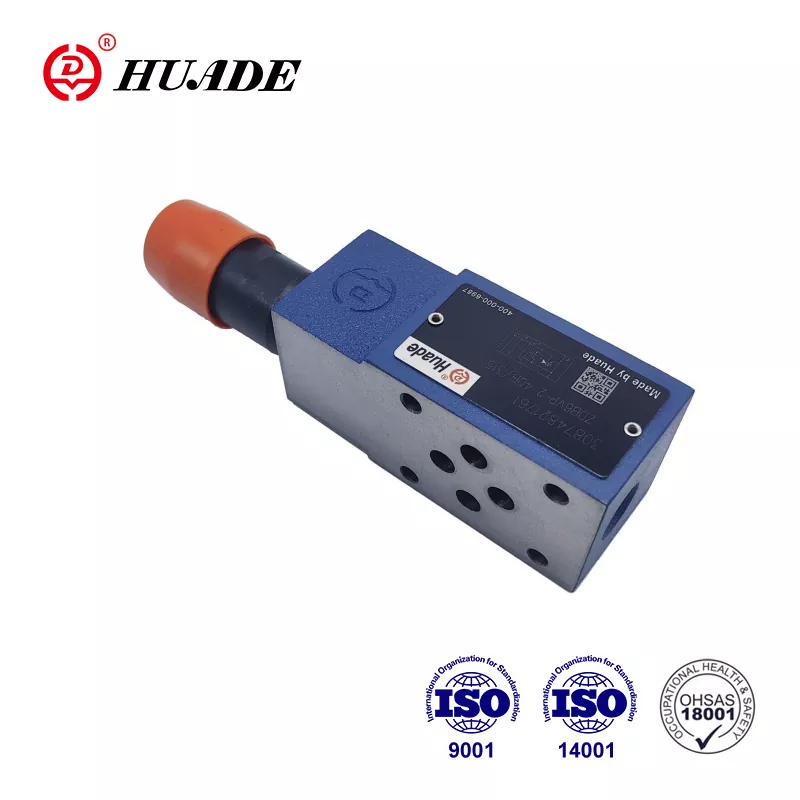

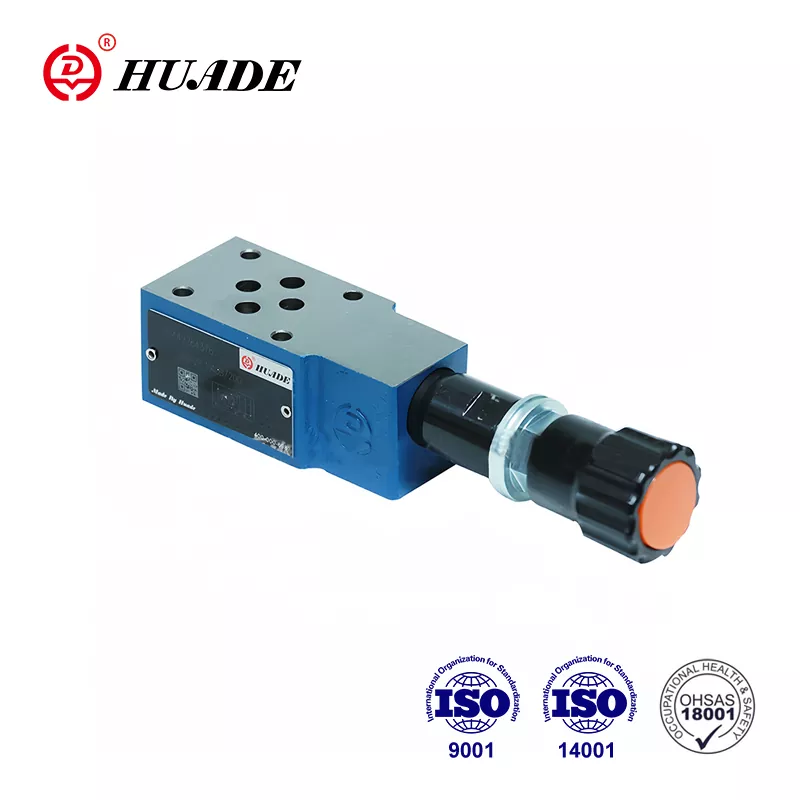

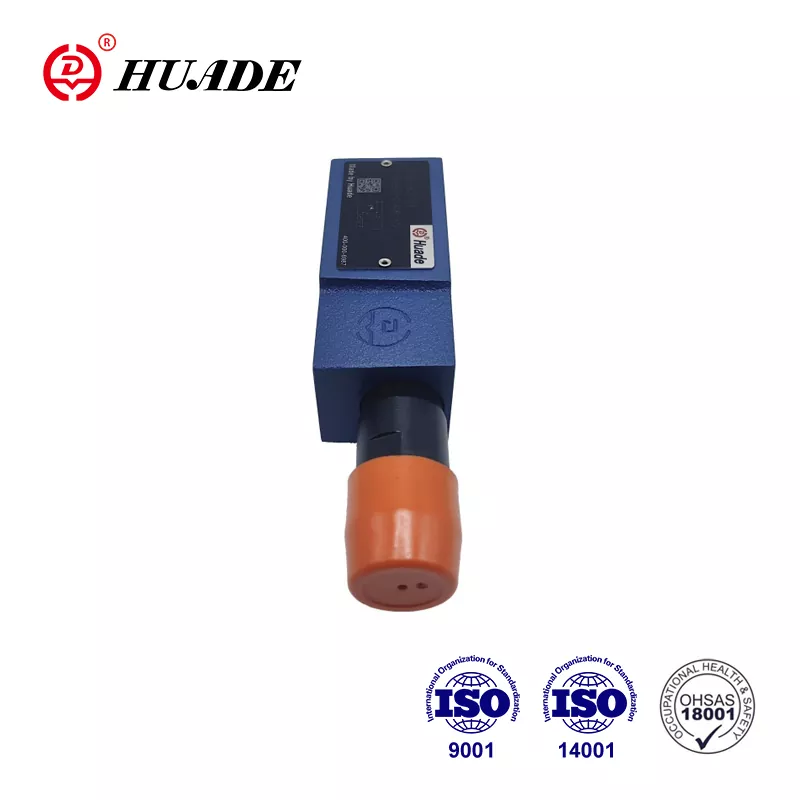

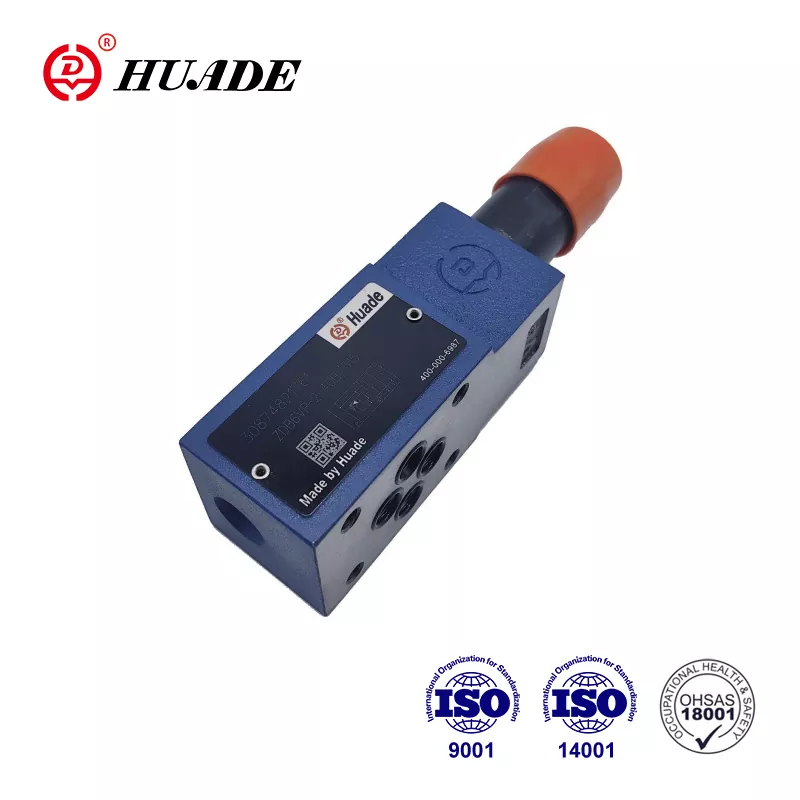

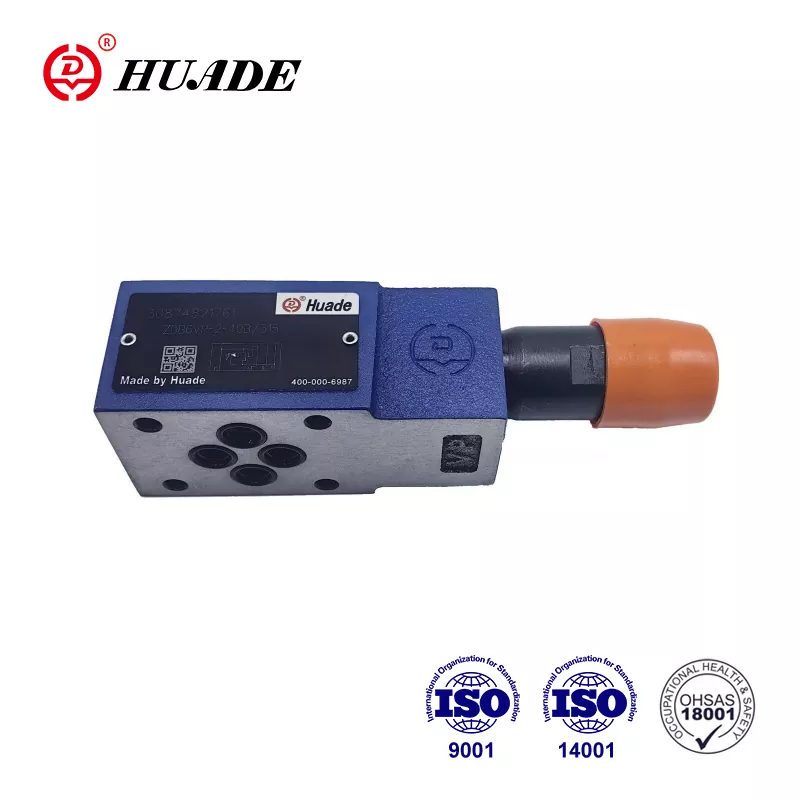

Клапан дапамогі ціску Z2DB 6

З моманту свайго стварэння ў 1979 годзе Huade Hydraulic цяпер вырас да значнага маштабу вытворчасці. Клапан для зняцця ціску Z2DB 6 мае адносна меншую цану ў параўнанні з іншымі міжнароднымі вядомымі брэндамі. Фабрыка надае больш увагі практычнасці і эканамічнай эфектыўнасці. Для таго, каб забяспечыць больш танныя прадукты, фабрыка складае поўныя ўнутраныя рэсурсы. У той жа час, каб забяспечыць якасць, ён увёў больш за 750 перадавых вытворчых абсталяванняў з усяго свету. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. У параўнанні з іншымі аналагічнымі гідраўлічнымі клапанамі Huade® клапаны з ціскам больш прасунутыя ў тэхналогіі і больш трывалыя ў гэтай галіне. Яны шырока выкарыстоўваюцца ў ваеннай прамысловасці з -за надзейнай якасці і стабільнай працы.

Параметр прадукту клапана дапамогі ціску Z2DB 6

Функцыя прадукту і прымяненне клапана дапамогі ціску Z2DB 6

Асаблівасці:

▶ Сэндвіч -клапан пласціны

▶ 4 дыяпазоны ціску

▶ 5 варыянтаў схемы

▶ З дапамогай аднаго -двух картрыджаў з дапамогай ціску

▶ 4 элементы карэкціроўкі.

· Паваротная ручка

· Рукаў з шасціграннай і ахоўнай каўпачкай

· Заблакаваная паваротная ручка з маштабамі

· Заблакаваная паваротная ручка

Прыкладанне:

Асноўнай функцыяй клапана дапамогі ціску Z2DB 6 з'яўляецца абмежаванне ціску ў гідраўлічнай сістэме.

Раздзел і сімвалы клапана дапамогі ціску ZDB 6

Тыпы клапана для дапамогі ціску ZDB і Z2DB працуюць пілот і маюць дызайн сэндвіч -пласцінак.

Яны ў асноўным складаюцца з корпуса (7), разам з адным ці двума картрыджамі клапана.

Ціск сістэмы ўсталёўваецца пры дапамозе элемента рэгулявання (4).

У стане спакою клапан закрыты. Ціск у порце А дзейнічае на шпуле (1). У той жа час ціск праходзіць праз адтуліну (2) да вясновага загружанага боку шпулькі (1) і праз адтуліну (3) да пілотнага папэта (6). Калі ціск у порце A павышаецца вышэй за значэнне, устаноўленае на вясну (5), адкрываецца пілотны попп (6). Цяпер вадкасць можа выцякаць з вясновага загружанага боку шпулькі (1), адтуліны (3) і канала (8) у порт Т. Атрыманае падзенне ціску, а затым перамяшчае шпульку (1), у выніку чаго гэта адкрыта злучэнне з t, у той час як падтрымліваецца ціск у вясной (5).

Пілотнае алей з дзвюх вясновых палат вяртаецца звонку ў танк праз Порт Т.

Сімвал Z2DB 6

Паведамленне

1. Вадкасць павінна быць адфільтравана. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць запячатаны, а на паветраным уваходзе павінен быць усталяваны паветраны фільтр.

3. Прадукты без падпласці пры выхадзе з іх, калі яны маюць патрэбу, калі ласка, заказваючы спецыяльна.

4. Правілавыя шрубы павінны быць высокімі ўзроўнямі інтэнсіўнасці (клас 10.9). Калі ласка, выберыце і выкарыстоўвайце, іх у адпаведнасці з параметрам, пералічаным у кнізе ўзору.

5. шурпатасць паверхні, звязанай з клапанам, патрабуецца шурпатасць паверхні 0,8.

6. Аздабленне павярхоўнага штучнага кавалка патрабуецца да 0,01/100 мм.
