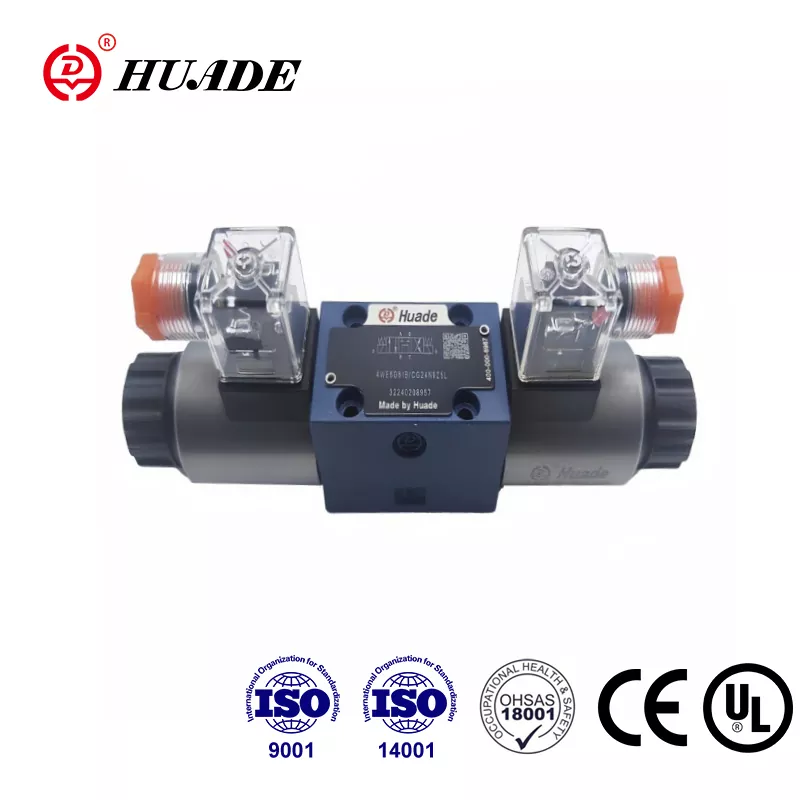

Пры працы з гідраўлічнымі сістэмамі выбар правільнага накіравальнага клапана можа істотна паўплываць на прадукцыйнасць і надзейнасць вашага абсталявання. Рэгулюючы клапан Rexroth 4WE 6 Y заслужыў сваю рэпутацыю надзейнага кампанента прамысловай гідраўлікі, і разуменне таго, што робіць яго асаблівым, можа дапамагчы вам вырашыць, ці з'яўляецца ён правільным выбарам для вашага прымянення.
Што такое накіравальны рэгулюючы клапан?
Перш чым паглыбіцца ў асаблівасці мадэлі 4WE 6 Y, варта зразумець, што робяць клапаны кіравання. Гэтыя клапаны з'яўляюцца асноўнымі кампанентамі ў гідраўлічных сістэмах, якія кантралююць, куды цячэ гідраўлічная вадкасць. Змяняючы шлях вадкасці, яны вызначаюць, у якім кірунку рухаецца цыліндр або круціцца рухавік у той ці іншы бок. Думайце пра іх як пра рэгулятараў руху гідраўлічнай вадкасці, якія накіроўваюць яе туды, куды трэба.
Рэгулюючы клапан Rexroth 4WE 6 Y адносіцца да катэгорыі клапанаў з электрамагнітным кіраваннем, што азначае, што ён выкарыстоўвае электрычныя сігналы для пераключэння становішча клапана. Гэта электрычнае кіраванне дазваляе лёгка інтэграваць у аўтаматызаваныя сістэмы, дзе важны дакладны час.
Асновы дызайну 4WE 6 Y
4WE 6 Y створаны ў адпаведнасці са стандартам памеру NG 6, які з'яўляецца адным з найбольш распаўсюджаных памераў у прамысловай гідраўліцы. Гэты памер таксама вядомы як CETOP 3 або ISO 4401-03 у розных частках свету. Для вас гэта азначае, што клапан будзе адпавядаць стандартным схемам мантажу, што робіць мантаж простым, а замена лёгкай, калі спатрэбіцца ў далейшым.

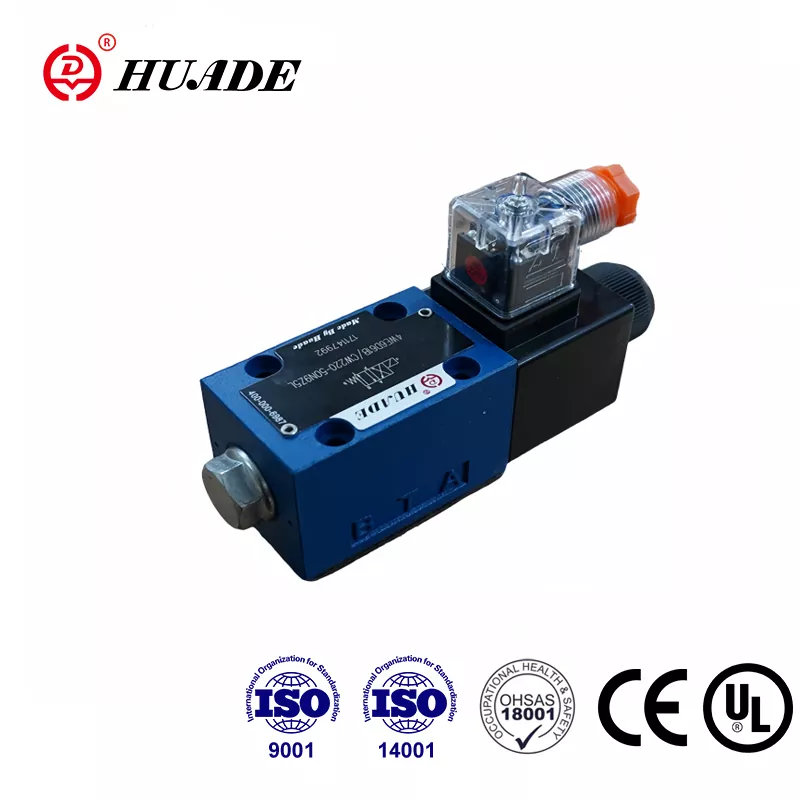

Клапан працуе як 4-хадавой, 2-пазіцыйны. Прасцей кажучы, ён мае чатыры порта для падлучэння гідраўлічных ліній і можа пераключацца паміж дзвюма рознымі канфігурацыямі патоку. "Y" у яго назве адносіцца да асаблівай канструкцыі залатніка ўнутры клапана, якая дакладна вызначае, як цячэ вадкасць у кожным становішчы.
Адной з прыкметных асаблівасцей накіраванага рэгулюючага клапана 4WE 6 Y з'яўляецца яго канструкцыя прамога дзеяння. У адрозненне ад клапанаў з пілотным кіраваннем, якім неабходны невялікі сігнал кіравання для перамяшчэння большага галоўнага клапана, электрамагніт гэтага клапана непасрэдна рухае золотник, які кантралюе паток вадкасці. Такая канструкцыя звычайна забяспечвае больш хуткі час водгуку, хоць гэта азначае, што клапан лепш за ўсё працуе пры ўмераных хуткасцях патоку, а не пры надзвычай высокіх.
Як працуе канфігурацыя Y-Spool
Канфігурацыя Y-залатніка ў рэгулюючым клапане Rexroth 4WE 6 Y стварае спецыфічны малюнак патоку. Калі саленоід не знаходзіцца пад напругай, клапан знаходзіцца ў сваім становішчы адпачынку. У гэтым стане ціск ад помпы падключаецца да аднаго працоўнага порту, а другі працоўны порт сцякае ў бак. Калі вы ўключаеце саленоід, золотник ссоўваецца, каб перавярнуць гэтыя злучэнні.
Такое пераключэнне робіць 4WE 6 Y асабліва карысным у якасці пілотнага клапана. У многіх гідраўлічных сістэмах, асабліва з вялікімі галоўнымі клапанамі, 4WE 6 Y служыць кіруючым мозгам, які загадвае большаму клапану, што рабіць. Ён накіроўвае ціск пілота то ў адзін, то ў другі бок галоўнага клапана, прымушаючы большы клапан зрушвацца і спраўляцца з патрабаваннямі да моцнага патоку.
У многіх канфігурацыях клапана выкарыстоўваецца так званы фіксуючы механізм. Гэта азначае, што як толькі вы падаеце энергію на саленоід і клапан пераключае становішча, ён застаецца там нават пасля адключэння харчавання. Ён не пераключыцца назад, пакуль вы не падключыце яго зноў. Гэтая функцыя эканоміць энергію, таму што вам не трэба пастаянна падтрымліваць электрамагніт.
Магчымасці ціску і патоку
Накіраваны рэгулюючы клапан Rexroth 4WE 6 Y можа вытрымліваць працоўны ціск да 350 бар у сваіх асноўных портах, што ў перакладзе складае каля 5000 фунтаў на квадратны дюйм. Гэта значна вышэй, чым у многіх эканамічных клапанаў на рынку. Порт рэзервуара вытрымлівае ціск да 160 бар у стандартных версіях, некаторыя мадэлі разлічаны на 210 бар.
Што тычыцца прапускной здольнасці, клапан можа кіраваць да 80 літраў у хвіліну, або прыкладна 21 галон у хвіліну. Гэта робіць яго прыдатным для гідраўлічнага прымянення сярэдняга класа. Калі вашай сістэме неабходна апрацоўваць вялікія патокі, вы звычайна выкарыстоўваеце гэты клапан у якасці пілотнага кіравання для большага галоўнага клапана, а не апрацоўваеце ўвесь паток непасрэдна.
Варта адзначыць, што гэтыя рэйтынгі адлюстроўваюць максімальныя магчымасці ў пэўных умовах. У рэальных праграмах фактычнае падзенне ціску і кіраванне патокам залежаць ад такіх фактараў, як глейкасць вашай гідраўлічнай вадкасці і канкрэтныя шляхі патоку праз клапан у кожным становішчы.
Тэхналогія саленоіда Wet-Pin
Адна з ключавых асаблівасцей, якая вылучае рэгулюючы клапан Rexroth 4WE 6 Y, - гэта яго канструкцыя саленоіда з мокрым штыфтам. У гэтай канфігурацыі поршань саленоіда знаходзіцца непасрэдна ў гідраўлічнай вадкасці, а не герметычна ад яе. Хоць гэта можа здацца незвычайным, на самой справе гэта дае некалькі пераваг.
Гідраўлічная вадкасць дзейнічае як астуджальная вадкасць, так і як змазка для саленоіда. Гэта дапамагае саленоіду служыць даўжэй і больш надзейна на працягу мільёнаў цыклаў. Вадкасць паглынае цяпло, якое выпрацоўваецца электрамагнітнай шпулькай, і адводзіць яго, прадухіляючы перагрэў, які можа пашкодзіць шпульку або паменшыць яе магнітную сілу.
Канструкцыя з мокрым штыфтам таксама азначае, што электрамагніт можна зняць і замяніць без асушэння гідраўлічнай сістэмы або разбурэння кампанентаў, якія ўтрымліваюць ціск. Вы нават можаце павярнуць катушку на 90 градусаў або цалкам у некаторых мадэлях, каб зрабіць электрычнае злучэнне больш даступным для вашай канкрэтнай устаноўкі.
Аднак гэтая канструкцыя прад'яўляе пэўныя патрабаванні да вашай гідраўлічнай вадкасці. Алей павінна быць сумяшчальным з унутранымі кампанентамі саленоіда. Rexroth спецыяльна перасцерагае ад выкарыстання гідраўлічных алеяў з некаторымі дадаткамі на аснове цынку, паколькі яны могуць утвараць адклады, якія з часам забіваюць невялікія ўнутраныя каналы клапана.
Сумяшчальнасць з вадкасцю і чысціня
Накіраваны клапан 4WE 6 Y працуе са стандартнымі мінеральнымі гідраўлічнымі алеямі, а таксама з некалькімі тыпамі вогнеўстойлівых вадкасцей. Стандартныя ўшчыльненні зроблены з NBR (нітрылавага каўчуку), які працуе з большасцю мінеральных алеяў і працуе ў дыяпазоне тэмператур ад -30°C да +80°C. Калі вам патрэбна сумяшчальнасць з рознымі вадкасцямі або больш высокімі тэмпературамі, FKM (фторуглеродные) ўшчыльняльнікі даступныя ў якасці опцыі.
Падтрыманне гідраўлічнай вадкасці ў чысціні мае вырашальнае значэнне для доўгатэрміновай надзейнасці рэгулюючага клапана Rexroth 4WE 6 Y. Клапан патрабуе чысціні вадкасці класа ISO 4406 20/18/15 або вышэй. На практыцы гэта азначае, што вам патрэбна эфектыўная фільтрацыя, як правіла, з фільтрамі памерам 10 мікрон або больш тонкімі.
Забруджаная вадкасць з'яўляецца адной з найбольш распаўсюджаных прычын праблем з накіраванымі клапанамі. Часціцы ў вадкасці могуць падрапаць прэцызійныя паверхні шпулькі і адтуліны, што з часам павялічвае ўнутраную ўцечку. Яны таксама могуць выклікаць заліпанне шпулькі, што прыводзіць да павольнага або няпоўнага пераключэння. Правільна абслугоўваная сістэма фільтрацыі прадухіляе гэтыя праблемы і значна павялічвае тэрмін службы клапана.
Электрычныя параметры і злучэнні
Накіраваны рэгулюючы клапан 4WE 6 Y пастаўляецца з рознымі варыянтамі напружання, якія адпавядаюць розным сістэмам харчавання. Звычайны выбар уключае 24 В пастаяннага току, які з'яўляецца стандартным для многіх прамысловых сістэм кіравання, а таксама напружанне пераменнага току, напрыклад 110 В або 230 В. Энергаспажыванне клапана звычайна складае каля 30 Вт.
Калі вы заказваеце клапан, нумар мадэлі паказвае, якое менавіта напружанне яму патрэбна. Напрыклад, «G24» у пазначэнні мадэлі азначае 24 В пастаяннага току, а «W230» азначае 230 В пераменнага току. Электрычнае злучэнне звычайна ажыццяўляецца ў выглядзе стандартнага 3-кантактнага раздыма, які адпавядае спецыфікацыям DIN EN 175301-803, хоць даступныя іншыя тыпы раздымоў.
Некаторыя версіі клапана ўключаюць функцыю ручнога перакрыцця, звычайна пазначаную як "N9" у кодзе мадэлі. Гэта дазваляе ўручную штурхаць золотник, каб зрушыць клапан, калі электрычнасць адсутнічае, што можа быць карысным падчас наладжвання або ліквідацыі непаладак. Аднак гэта ручное перавызначэнне мае абмежаванні і павінна выкарыстоўвацца толькі тады, калі ціск у баку ніжэй за 50 бар.
Патрабаванні да ўстаноўкі
Правільная ўстаноўка рэгулюючага клапана Rexroth 4WE 6 Y простая, але патрабуе ўвагі да дэталяў. Клапан мацуецца да стандартнага калектара або падкладкі NG 6 з дапамогай чатырох крапежных нітаў. Мантажная паверхня павінна адпавядаць пэўным патрабаванням да плоскасці і гладкасці, звычайна не больш шурпатай, чым Rz 4, каб забяспечыць належную герметызацыю.
Спецыфікацыі крутоўнага моманту маюць большае значэнне, чым вы думаеце. Rexroth вызначае зацягванне крапежных нітаў да 9 Нм для стандартных метрычных нітаў. Калі вы выкарыстоўваеце пэўныя балты імперскага памеру, спецыфікацыі нязначна змяняюцца з улікам розных характарыстык разьбы. Недастатковая зацяжка нітаў можа прывесці да знешніх уцечак, у той час як празмерная зацяжка можа сказіць корпус клапана і прывесці да закручвання шпулькі.
Пры ўсталёўцы клапана пераканайцеся, што ўсе злучэнні портаў чыстыя і без смецця. Нават дробныя часціцы, якія трапляюць падчас мантажу, могуць выклікаць праблемы пазней. Добрай практыкай таксама з'яўляецца праверка электрычных злучэнняў перад падачай гідраўлічнага ціску, пераканаўшыся, што клапан правільна перамяшчаецца і не мае праблем з праводкай.
Тэхнічныя характарыстыкі
Накіраваны рэгулюючы клапан Rexroth 4WE 6 Y забяспечвае час водгуку ў дыяпазоне ад 20 да 70 мілісекунд пры ўключэнні і ад 10 да 60 мілісекунд пры адключэнні. Гэты час можа адрознівацца ў залежнасці ад такіх фактараў, як глейкасць вадкасці, працоўны ціск і ўмовы патоку.
Як і ўсе клапаны золотникового тыпу, 4WE 6 Y па сваёй канструкцыі мае некаторыя ўнутраныя ўцечкі. Невялікая колькасць вадкасці праслізгвае міма шпулькі, нават калі яна павінна перакрываць паток. Гэтая ўцечка з'яўляецца нармальнай і неабходнай для належнай змазкі, але гэта азначае, што клапан не падыходзіць для прымянення, дзе вам трэба ўтрымліваць груз у патрэбным становішчы на працягу доўгага часу без якіх-небудзь рухаў.
Унутраная ўцечка паступова павялічваецца на працягу тэрміну службы клапана па меры звычайнага зносу паміж золотником і адтулінай. Гэта не абавязкова азначае, што клапан патрабуе неадкладнай замены, але гэта тое, за чым трэба сачыць. Празмерная ўцечка можа знізіць эфектыўнасць сістэмы і ў канчатковым выніку можа спатрэбіцца замена клапана для падтрымання аптымальнай прадукцыйнасці.
Агульныя прыкладанні
Накіраваны рэгулюючы клапан 4WE 6 Y знаходзіць прымяненне ў шырокім дыяпазоне прамысловых прымянення. Станкі часта выкарыстоўваюць гэтыя клапаны для кіравання дапаможнымі функцыямі, такімі як заціскныя прылады або прылады змены інструментаў. Машыны для ліцця пластыка пад ціскам выкарыстоўваюць іх для розных функцый кіравання. Выпрабавальныя стэнды і мабільнае абсталяванне таксама звычайна ўтрымліваюць гэтыя клапаны.
Адно асабліва распаўсюджанае прымяненне - выкарыстанне 4WE 6 Y у якасці пілотнага клапана для вялікіх накіравальных клапанаў. У гэтай ролі ён кіруе пілотным ціскам, які зрушвае большы клапан, дазваляючы электроннае кіраванне гідраўлічнымі сістэмамі з вялікім патокам. Гэтая пілотная канфігурацыя выкарыстоўвае перавагі надзейнасці клапана і адносна нізкай кошту, у той час як клапаны большага памеру выкарыстоўваюцца толькі там, дзе на самай справе патрабуецца высокая прапускная здольнасць.
Здольнасць клапана надзейна працаваць пры ціску да 350 бар робіць яго прыдатным для патрабавальных прыкладанняў, дзе клапаны з нізкім ціскам могуць не забяспечваць дастатковы запас бяспекі. Гэтая здольнасць да ціску таксама азначае, што клапан можа эфектыўна працаваць у сістэмах са скокамі ціску або там, дзе не заўсёды падтрымліваецца дакладны кантроль ціску.
Меркаванні па тэхнічным абслугоўванні
Накіраваны рэгулюючы клапан Rexroth 4WE 6 Y патрабуе адносна невялікага абслугоўвання пры эксплуатацыі ў адпаведнасці са спецыфікацыямі. Самая важная задача тэхнічнага абслугоўвання - падтрыманне належнага стану гідраўлічнай вадкасці. Гэта азначае рэгулярную замену алею ў адпаведнасці з рэкамендацыямі вытворцы вадкасці і паслядоўны кантроль стану фільтра.
Калі вы заўважылі, што клапан рэагуе павольней, чым звычайна, або не зрушваецца цалкам, прычынай часта з'яўляецца забруджванне. Праверка і замена фільтраў па меры неабходнасці звычайна вырашае гэтыя праблемы. Калі праблемы не знікнуць пасля забеспячэння чысціні вадкасці, можа спатрэбіцца праверка або замена самога клапана.
Электрамагнітную катушку можна замяніць без вымання клапана з сістэмы, што мінімізуе час прастою. Калі шпулька выходзіць з ладу, вы часта можаце ўсталяваць замену за лічаныя хвіліны, а не за гадзіны. Гэтая модульная канструкцыя з'яўляецца адной з практычных пераваг канфігурацыі электрамагніта з мокрым штыфтам.
Кошт і даступнасць
Сапраўдныя рэгулюючыя клапаны Rexroth 4WE 6 Y звычайна каштуюць некалькі сотняў долараў, дакладныя цэны вар'іруюцца ў залежнасці ад канкрэтных опцый і патрабаванняў да напружання. Гэтая цана адлюстроўвае якасную канструкцыю і прадукцыйнасць клапана. Нягледзячы на тое, што існуюць менш дарагія альтэрнатывы, асабліва ад азіяцкіх вытворцаў, назва Rexroth мае рэпутацыю надзейнасці, якую многія інжынеры цэняць для важных прыкладанняў.
Клапан шырока даступны праз дыстрыб'ютараў Rexroth і многіх прамысловых паставак. Паколькі ён адпавядае стандартным памерам NG 6, пры неабходнасці вы таксама можаце знайсці функцыянальна аналагічныя клапаны іншых вытворцаў, хоць дакладныя характарыстыкі прадукцыйнасці могуць адрознівацца.
Для вялікіх аб'ёмаў прыкладанняў абмеркаванне варыянтаў непасрэдна з дыстрыб'ютарамі або прадстаўнікамі Rexroth можа часам даць лепшыя цэны або тэрміны выканання. Яны таксама могуць дапамагчы пераканацца, што вы выбіраеце правільную канфігурацыю для вашых канкрэтных патрэб.
Калі разглядаць альтэрнатывы
Нягледзячы на тое, што рэгулюючы клапан Rexroth 4WE 6 Y выдатны ў многіх сферах прымянення, ён не заўсёды з'яўляецца лепшым выбарам. Калі ваша прымяненне не патрабуе абсалютна ніякай унутранай уцечкі для ўтрымання нагрузкі, тарельчаты клапан або ўраўнаважвальны клапан падыдзе лепш. Уласцівая ўцечка золотниковым клапанам робіць іх непрыдатнымі для гэтых прыкладанняў з нулявой уцечкай.
Для прыкладанняў, якія патрабуюць прапарцыйнага кіравання, а не простага ўключэння і выключэння, Rexroth прапануе прапарцыйныя накіраваныя клапаны, такія як серыя 4WRPEH. Гэтыя клапаны забяспечваюць рэгуляванне патоку і могуць падтрымліваць прамежкавыя пазіцыі, прапаноўваючы значна больш складаныя магчымасці кіравання.
Калі вашы патрабаванні да патоку перавышаюць 80 літраў у хвіліну, вам спатрэбіцца клапан большага памеру або канфігурацыя, у якой 4WE 6 Y служыць у якасці пілота для большага галоўнага клапана. Выкарыстанне клапана за межамі яго намінальнай прапускной здольнасці можа выклікаць празмерныя перапады ціску, вылучэнне цяпла і паскораны знос.
Заключныя думкі
Накіраваны рэгулюючы клапан Rexroth 4WE 6 Y з'яўляецца надзейным выбарам для прамысловых гідраўлічных сістэм, якія маюць патрэбу ў надзейным кіраванні пераключэннем у межах магчымасцей клапана па ціску і патоку. Канструкцыя саленоіда з мокрым штыфтам забяспечвае выдатную трываласць, а стандартны памер NG 6 забяспечвае лёгкую інтэграцыю ў большасць гідраўлічных сістэм.
Поспех гэтага клапана зводзіцца да правільнага прымянення і ўстаноўкі. Перакананне ў тым, што ваша гідраўлічная вадкасць чыстая і сумяшчальная, выкананне спецыфікацый крутоўнага моманту ўстаноўкі і захаванне намінальных працоўных параметраў клапана забяспечаць вам гады надзейнай працы. Здольнасць клапана функцыянаваць альбо як элемент непасрэднага кіравання, альбо як пілотны клапан забяспечвае гібкасць у канструкцыі сістэмы.
Разуменне таго, што рэгулюючы клапан 4WE 6 Y робіць добра і ў чым яго абмежаванні, дапаможа вам прыняць абгрунтаваныя рашэнні аб тым, ці з'яўляецца ён правільным кампанентам для вашай гідраўлічнай сістэмы. Пры правільным ужыванні гэта надзейная рабочая машына, якая дзень за днём спраўляецца са складанай задачай кантролю напрамку вадкасці.
