Калі вы працуеце з гідраўлічнымі сістэмамі, вы напэўна чулі пра рэгулюючы клапан Rexroth 4WE 6 J. Гэты клапан з'яўляецца адным з самых надзейных кампанентаў прамысловай гідраўлікі, і разуменне таго, як ён працуе, можа дапамагчы вам прыняць лепшыя рашэнні для вашага абсталявання.
4WE 6 J вырабляецца Bosch Rexroth, кампаніяй, вядомай якасцю гідраўлічных частак. Гэты канкрэтны клапан кантралюе кірунак патоку вадкасці ў гідраўлічных сістэмах. Успрымайце гэта як рэгулятар дарожнага руху для гідраўлічнага алею, які накіроўвае яго туды, куды трэба, каб машыны працавалі належным чынам.
Што робіць 4WE 6 J асаблівым
Распределитель 4WE 6 J для Rexroth вылучаецца сваёй канструкцыяй. Гэта электрамагнітны клапан, што азначае, што ён выкарыстоўвае электрамагніты для пераключэння пазіцый. Калі вы пасылаеце электрычны сігнал на клапан, ён рухае ўнутраныя часткі, якія змяняюць месца цячэння алею.
Гэты клапан мае канфігурацыю 4/3. "4" азначае, што ў яго ёсць чатыры порты, да якіх злучаюцца гідраўлічныя лініі. "3" азначае, што ў яго ёсць тры пазіцыі, у якія ён можа перамяшчацца. У цэнтральным становішчы ўсе парты зачыненыя. Гэта важна для бяспекі, таму што калі клапану не загадваюць, што рабіць, ён перакрывае ўвесь паток і трымае ўсё на месцы.
Клапан выкарыстоўвае спружыны для аўтаматычнага вяртання ў гэта цэнтральнае становішча. Калі вы выключаеце электрычны сігнал, спружыны выштурхваюць унутраную катушку назад у сярэдзіну. Гэтая канструкцыя з цэнтрам спружыны надзейная і была праверана на тысячах машын на працягу многіх гадоў.
Як працуе шпулька "J".
Літара «J» у назве кажа пра тып залатніка ўнутры клапана. Розныя літары азначаюць розныя схемы патоку, а шпулька J мае пэўнае прызначэнне. У цэнтральным становішчы ўсе чатыры порта заблакаваныя. Нічога не ўцякае і не выцякае. Гэта называецца закрытай цэнтральнай канфігурацыяй.
Калі вы ўключаеце адзін саленоід, клапан зрушваецца, каб падключыць ціск да аднаго працоўнага порта, блакуючы астатнія. Пераключыцеся на іншы саленоід, і злучэнні памяняюцца. Гэта дае вам дакладны кантроль над тым, у якім кірунку рухаецца ваш гідраўлічны цыліндр або рухавік.
Канструкцыя з закрытым цэнтрам накіравальнага рэгулюючага клапана 4WE 6 J для Rexroth робіць яго ідэальным для машын, якім неабходна ўтрымліваць становішча пры спыненні. Станкі, машыны для ліцця пад ціскам і прэсы выйграюць ад гэтай магчымасці. Калі клапан знаходзіцца ў нейтральным становішчы, ваш прывад застаецца там, дзе знаходзіцца, без дрэйфу.
Тэхнічныя характарыстыкі, якія вы павінны ведаць
4WE 6 J выкарыстоўвае стандартны ўзор мацавання NG6, таксама званы CETOP 03. Гэтая стандартызацыя азначае, што пры неабходнасці вы можаце замяніць яго іншымі клапанамі NG6. Мантажныя адтуліны размешчаны дакладна, з чатырма разьбамі M5 па пэўным малюнку, які адпавядае галіновым стандартам.
Гэты клапан вытрымлівае ціск да 350 бар на галоўных портах. Максімальная хуткасць патоку складае 80 літраў у хвіліну пры выкарыстанні саленоідаў пастаяннага току. Клапан працуе з гідраўлічным маслам з глейкасцю ад 10 да 500 мм²/с і можа працаваць пры тэмпературах ад -20°C да +80°C.
Час водгуку мае значэнне ў гідраўлічных сістэмах. 4WE 6 J перамыкае становішча прыкладна за 20-70 мілісекунд пры ўключэнні і за 10-60 мілісекунд пры выключэнні. Такая хуткая рэакцыя дапамагае машынам працаваць бесперабойна без затрымак.
Саленоіды бываюць розных варыянтаў напружання. Звычайны выбар уключае 24 В пастаяннага току, які найбольш папулярны ў прамысловых умовах. Вы таксама можаце атрымаць версіі 12 В пастаяннага току, 110 В пераменнага току або 230 В пераменнага току. Версіі пастаяннага току спажываюць каля 30 Вт энергіі і могуць працаваць бесперапынна без перагрэву.
Дзе гэтыя клапаны выкарыстоўваюцца
Вытворчыя прадпрыемствы выкарыстоўваюць рэгулюючы клапан 4WE 6 J для Rexroth у многіх сферах прымянення. У механічных цэхах гэтыя клапаны кантралююць рух рэжучых інструментаў і трымальнікаў дэталяў. Функцыя закрытага цэнтра прадухіляе непажаданыя руху, калі машына не працуе, што павышае бяспеку і дакладнасць.
Машыны для ліцця пад ціскам абапіраюцца на гэтыя клапаны для кантролю адкрыцця і закрыцця формы. Высокая хуткасць пераключэння дапамагае падтрымліваць прадукцыйнасць, а надзейнае цэнтраванне забяспечвае стабільную якасць дэталяў. Некаторыя фармовачныя машыны працуюць тысячы разоў у дзень, а 4WE 6 J можа апрацоўваць да 15 000 цыклаў у гадзіну.
Прэсавыя машыны выкарыстоўваюць гэтыя клапаны для кантролю руху барана. Здольнасць утрымліваць ціск у цэнтры мае важнае значэнне для аперацый фармавання, дзе нарыхтоўку трэба моцна трымаць падчас апрацоўкі. Высокі ціск клапана ў 350 бар забяспечвае вялікую прапускную здольнасць для патрабавальных прыкладанняў.
Аўтаматызаваныя вытворчыя лініі часта маюць некалькі клапанаў 4WE 6 J, якія працуюць разам. Кожны клапан кіруе іншым цыліндрам або рухавіком, і ўсе яны каардынуюцца для перамяшчэння прадуктаў праз розныя станцыі. Стандартызаваны мантаж палягчае мантаж і абслугоўванне ўсёй сістэмы.
Чытанне нумара мадэлі
Rexroth выкарыстоўвае дэталёвую сістэму кадавання для сваіх клапанаў. Тыповы поўны нумар мадэлі можа быць 4WE 6 J6X/EG24N9K4. Кожная частка гэтага кода расказвае нешта канкрэтнае пра клапан.
Надпіс "4WE" у пачатку кажа вам, што гэта чатырохбаковы накіравальны клапан з электрамагнітным кіраваннем. "6" азначае, што гэта памер NG6. "J" - гэта тып шпулькі, які мы абмяркоўвалі раней. «6X» адносіцца да серыі кампанентаў, якія адносяцца да эксплуатацыйных характарыстыках.
Пасля касой рысы "E" паказвае, што ў яго ёсць электрамагніты з вільготным штыфтам, якія знаходзяцца ў гідраўлічным алеі. "G24" азначае, што ён выкарыстоўвае 24 В пастаяннага току. "N" паведамляе пра матэрыялы ўшчыльненняў, дзе N - гэта стандартныя гумовыя ўшчыльняльнікі з NBR. Раздзел "9K4" уключае дадатковыя параметры, такія як функцыі ручнога перавызначэння і тыпы раздымаў.
Разуменне гэтага кадавання дапамагае пры замове запасных клапанаў або параўнанні розных мадэляў. Накіраваны рэгулюючы клапан 4WE 6 J для Rexroth можа мець мноства варыяцый у залежнасці ад вашых канкрэтных патрэбаў, і нумар мадэлі адлюстроўвае ўсе гэтыя дэталі.
Агульныя праблемы і рашэнні
Як і любы механічны кампанент, у гэтых клапанаў з часам могуць узнікаць праблемы. Самая распаўсюджаная праблема - заліпанне, калі золотник не рухаецца плаўна ўнутры корпуса клапана. Звычайна гэта адбываецца з-за забруджвання гідраўлічнага алею.
Унутраны зазор у 4WE 6 J вельмі малы, ад 3 да 13 мікраметраў. Гэта менш, чым чалавечы волас. Калі часціцы бруду трапляюць у алей, яны могуць заклініць у гэтых цесных месцах і перашкодзіць шпульцы рухацца. Гэта называецца замыканнем глею, і калі яго не ліквідаваць, ён можа пашкодзіць клапан.
Падтрыманне гідраўлічнага масла ў чысціні прадухіляе большасць праблем. Выкарыстоўвайце фільтры, якія адпавядаюць стандартам чысціні ISO 4406 20/18/15 або вышэй. Рэгулярна мяняйце фільтры і сачыце за прыкметамі забруджвання, такімі як мутнае алей або незвычайныя шумы з сістэмы.
Перагаранне шпулькі - яшчэ адна праблема, якая можа ўзнікнуць. Калі шпулька захрасае і не можа рухацца, электрамагніт спажывае больш току, спрабуючы падштурхнуць яго. Гэты дадатковы ток стварае цяпло, якое можа пашкодзіць абмоткі шпулькі. Версіі клапана пераменнага току больш успрымальныя да гэтай праблемы, чым версіі пастаяннага току.
Праверка электрасілкавання дапамагае прадухіліць праблемы са шпулькай. Пераканайцеся, што ваша напружанне застаецца ў межах 10% ад намінальнага. Злучэнні павінны быць чыстымі і герметычнымі, з належнай герметызацыяй ад вільгаці. Клапан выкарыстоўвае раздымы з рэйтынгам IP65 або IP67 у залежнасці ад версіі, таму захоўвайце гэтыя ўшчыльненні належным чынам.
Унутраная ўцечка павялічваецца па меры старэння клапанаў. Гэта нармальны знос, але празмерная ўцечка ўплывае на прадукцыйнасць сістэмы. Калі вы заўважылі меншую хуткасць прывада або паменшаную сілу ўтрымання, прычынай можа быць унутраная ўцечка. Праверка падзення ціску на клапане можа дапамагчы дыягнаставаць гэту праблему.
Парады па тэхнічным абслугоўванні
Рэгулярнае тэхнічнае абслугоўванне забяспечвае надзейную працу вашага накіравальнага клапана 4WE 6 J для Rexroth. Сам клапан не патрабуе асаблівай увагі, але гідраўлічная сістэма вакол яго патрабуе. Выкананне некалькіх простых практык значна падаўжае тэрмін службы клапана.
Якасць алею мае вялікае значэнне. Выконвайце прынцып «чыста, прахалодна і суха». Чыстае алей прадухіляе забруджванне. Халоднае алей памяншае знос і падаўжае тэрмін службы кампанентаў. Сухое масла прадухіляе карозію і падтрымлівае належную глейкасць. Перыядычна правярайце алей і мяняйце яго ў адпаведнасці з рэкамендацыямі вытворцы.
Таксама дапамагае кантроль тэмпературы. Клапан можа працаваць пры тэмпературы да 80°C, але для даўгавечнасці лепш выкарыстоўваць ахаладжальнік. Калі ваша сістэма пераграваецца, падумайце аб даданні цеплаабменніка. Тэмпература электрамагнітных шпулек можа дасягаць 150°C на паверхні, але больш халодная праца зніжае электрычнае напружанне.
Многія клапаны 4WE 6 J ўключаюць варыянты ручнога перакрыцця. Яны дазваляюць перамяшчаць клапан уручную, калі машына выключана або падчас ліквідацыі непаладак. Пры выкарыстанні ручнога перакрыцця падтрымлівайце ціск у сістэме ніжэй за 50 бар, каб пазбегнуць празмернай сілы. Ніколі не націскайце абедзве ручныя перавызначэнні адначасова.
Мантажнае становішча не моцна абмяжоўвае клапан. Вы можаце ўсталяваць яго ў любой арыентацыі, хоць гарызантальны мантаж часта лепш за ўсё падыходзіць для рассейвання цяпла. Пераканайцеся, што вакол саленоідаў дастаткова прасторы для цыркуляцыі астуджальнага паветра.
Альтэрнатывы і сумяшчальнасць

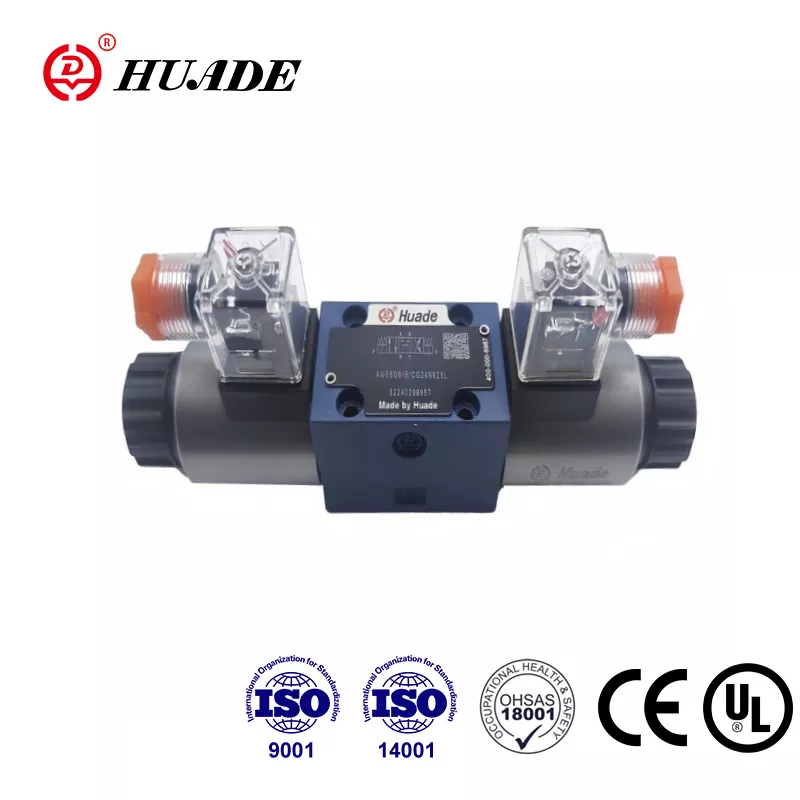

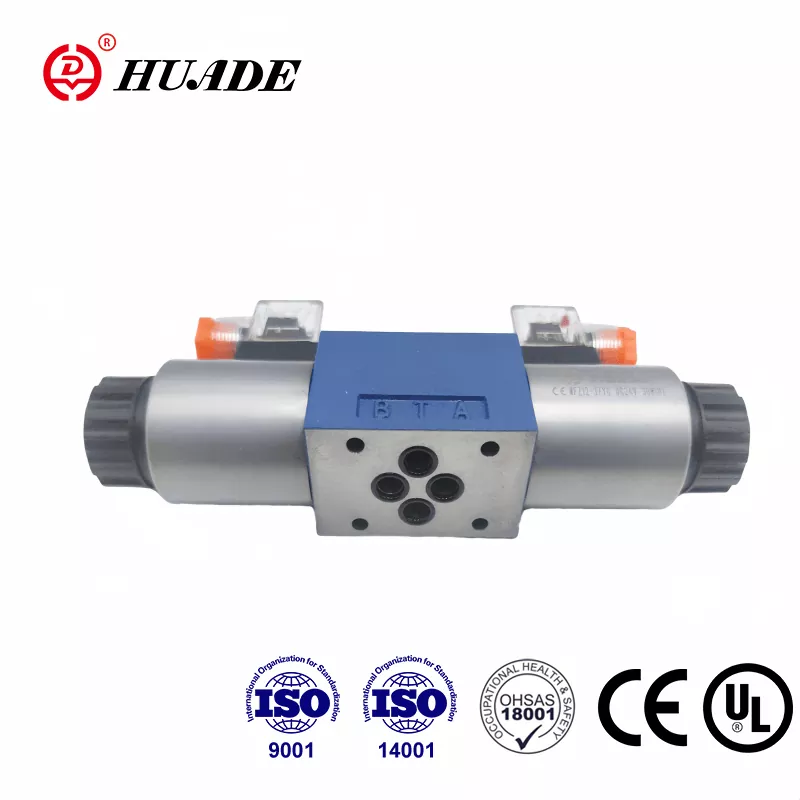

У той час як Rexroth вырабляе якасныя клапаны, іншыя вытворцы прапануюць сумяшчальныя альтэрнатывы. Разуменне вашых варыянтаў дапамагае ў пошуку і кіраванні выдаткамі. Любы клапан з узорам мантажу NG6 можа фізічна змясціцца там, дзе мантуецца 4WE 6 J.
Yuken вырабляе DSG-01-3C3, які забяспечвае падобную функцыянальнасць з закрытай цэнтральнай шпуляй. Parker прапануе серыю D1VW з параўнальнай хуткасцю патоку. У Eaton Vickers ёсць мадэль DG4V-3-6C. Гэтыя альтэрнатывы звычайна каштуюць на 20-30% менш, чым арыгінальныя дэталі Rexroth.
Разглядаючы альтэрнатывы, уважліва супастаўляйце намінальны ціск, прапускную здольнасць і электрычныя характарыстыкі. Не ўсе клапаны NG6 аднолькавыя. Некаторыя з іх могуць мець іншы час водгуку або характарыстыкі пераключэння, якія ўплываюць на ваша прыкладанне.
Накіраваны рэгулюючы клапан 4WE 6 J для Rexroth мае правераную рэпутацыю з сярэднім часам напрацоўкі на адмову, вымераным у гадах. Некаторыя альтэрнатыўныя маркі могуць не адпавядаць гэтай надзейнасці. Для крытычна важных прыкладанняў дадатковыя выдаткі на арыгінальныя дэталі Rexroth часта маюць сэнс.
Паслугі па рэканструкцыі прапануюць іншы варыянт. Некалькі кампаній спецыялізуюцца на рамонце гідраўлічных клапанаў. Яны разбіраюць, чысцяць, замяняюць зношаныя дэталі і правяраюць клапан, каб ён быў як новы. Адноўленыя клапаны каштуюць танней, чым новыя, і могуць добра працаваць для менш патрабавальных прыкладанняў.
Дзе купіць
Знайсці пастаўшчыка для 4WE 6 J не складзе працы. Bosch Rexroth мае афіцыйную інтэрнэт-краму на [store.boschrexroth.com](http://store.boschrexroth.com/), дзе вы можаце замовіць непасрэдна. Гэта гарантуе арыгінальныя дэталі і належнае гарантыйнае пакрыццё.
Прамысловыя дыстрыб'ютары захоўваюць гэтыя клапаны ў рэгіёнах. Такія кампаніі, як Motion Industries, Applied Industrial Technologies і іншыя спецыялісты па гідраўліцы, пастаўляюць прадукцыю Rexroth. Праца з мясцовым дыстрыбутарам дае вам тэхнічную падтрымку і больш хуткую дастаўку для тэрміновых патрэб.
Інтэрнэт-рынкі, такія як eBay, маюць як новыя, так і патрыманыя клапаны. Цэны на новыя прылады звычайна вагаюцца ад 300 да 500 долараў у залежнасці ад канкрэтнай мадэлі і опцый. Былыя ва ўжыванні клапаны прадаюцца па цане ад 100 да 250 долараў, хоць вы абменьваеце гарантыйнае пакрыццё на меншы кошт.
Азіяцкія пастаўшчыкі на такіх платформах, як Shopee або Alibaba, прапануюць сумяшчальныя версіі па больш нізкіх коштах, часам каля 150 долараў. Якасць залежыць ад гэтых крыніц, таму ўважліва вывучыце прадаўца, калі вы выбіраеце гэты шлях. Для важных прыкладанняў прытрымвайцеся вядомых пастаўшчыкоў.
Пры замове падрыхтуйце поўны нумар мадэлі. Накіраваны рэгулюючы клапан 4WE 6 J для Rexroth выпускаецца ў розных канфігурацыях, і няправільнае напружанне або тып раздыма ствараюць праблемы. Перад пакупкай яшчэ раз праверце электрычныя характарыстыкі і дэталі мантажу.
Меркаванні па ўстаноўцы
Правільная ўстаноўка 4WE 6 J забяспечвае добрую прадукцыйнасць і працяглы тэрмін службы. Пачніце з чыстай мантажнай паверхні. Клапан прылягае да гэтай паверхні, і любыя драпіны або бруд могуць выклікаць уцечку. Каб пазбегнуць дэфармацыі корпуса клапана, выкарыстоўвайце адпаведны момант кручэння нітаў на крапежных шрубах.
Злучэнні партоў павінны быць чыстымі і адпаведнага памеру. Клапан выкарыстоўвае стандартныя памеры портаў NG6, і вашыя гідраўлічныя лініі павінны адпавядаць. Выкарыстанне нізкамерных ліній абмяжоўвае паток і павялічвае перапад ціску. Вялікія радкі марнуюць месца, але не шкодзяць прадукцыйнасці.
Пры падключэнні электрасілкавання прытрымлівайцеся схемы падключэння для вашай канкрэтнай мадэлі. Саленоіды звычайна падключаюцца да кантролера або выключальніка, які забяспечвае адпаведнае напружанне. Некаторыя мадэлі ўключаюць індыкатары, якія паказваюць, які саленоід знаходзіцца пад напругай, што дапамагае пры ліквідацыі непаладак.
Падумайце над тым, каб дадаць манометры ў ключавых кропках вашай сістэмы. Маніторынг ціску ў портах клапанаў дапамагае дыягнаставаць праблемы і аптымізаваць працу. Рэле ціску могуць забяспечваць ахоўныя блакіроўкі для прадухілення працы за межамі бяспечных параметраў.
Праца з рознымі вадкасцямі
У большасці гідраўлічных сістэм выкарыстоўваецца мінеральны алей, і 4WE 6 J выдатна працуе з гэтымі вадкасцямі. Стандартныя ўшчыльненні NBR працуюць з алеямі на нафтавай аснове ў шырокім дыяпазоне тэмператур. Гэта ахоплівае большасць прамысловых прымянення.
Некаторыя сістэмы патрабуюць экалагічна чыстых вадкасцей, такіх як HFC (вадагліколь) або HFD (сінтэтычны эфір). Накіраваны рэгулюючы клапан 4WE 6 J для Rexroth можа працаваць з гэтымі вадкасцямі, але вам спатрэбіцца правільны матэрыял для ўшчыльнення. Замоўце клапан з ушчыльняльнікамі FKM (Viton), якія пазначаюцца літарай "V" у кодзе мадэлі замест "N".
Вадкасці на воднай аснове скарачаюць тэрмін службы ў параўнанні з мінеральным алеем. Rexroth ацэньвае прыкладна на 30% карацейшы тэрмін службы пры выкарыстанні вадкасцяў HFC. Павялічаны знос адбываецца з-за розных уласцівасцяў змазкі і патэнцыйнай кавітацыі. Калі вы павінны выкарыстоўваць гэтыя вадкасці, падумайце аб невялікіх памерах кампанентаў для кампенсацыі.
Межы працоўнай тэмпературы таксама мяняюцца ў залежнасці ад розных вадкасцей. ГФУ вадкасці абмяжоўваюць максімальную тэмпературу да 50°C замест мяжы 80°C для мінеральнага алею. Плануйце сваю сістэму астуджэння адпаведна, калі вы выкарыстоўваеце альтэрнатыўныя гідраўлічныя вадкасці.
Разуменне крывых прадукцыйнасці
Кампанія Rexroth падае даныя аб прадукцыйнасці ў тэхнічных кіраўніцтвах, якія паказваюць, як паводзіць сябе клапан у розных умовах. Крывыя падзення ціску паказваюць, колькі ціску вы губляеце, праштурхоўваючы алей праз клапан пры розных хуткасцях патоку. Для золотника J разлічвайце падзенне ціску каля 2 бар пры 20 літрах у хвіліну.
Гэта падзенне ціску ўяўляе марную трату энергіі ў вашай сістэме. Больш высокая хуткасць патоку стварае большае падзенне ціску ў адпаведнасці з крывой залежнасцю. Пры распрацоўцы гідраўлічнага контуру ўлічыце гэтыя страты, каб гарантаваць, што прывады атрымліваюць належны ціск.
Ліміт абмежавання магутнасці для накіраванага рэгулюючага клапана 4WE 6 J для Rexroth складае 8. Гэта спецыфічная метрыка Rexroth, якая звязвае расход, ціск і глейкасць масла з выпрацоўкай цяпла. Знаходжанне ніжэй гэтага ліміту прадухіляе перагрэў падчас бесперапыннай працы.
Частата пераключэння ўплывае на тэрмін службы клапана. У той час як механічны клапан можа пераключацца да 15 000 раз у гадзіну, тыповыя праграмы працуюць значна павольней. Больш высокія цыклічныя хуткасці паскараюць знос ушчыльненняў і саленоідаў. Адпаведнасць працоўнай частаты вашым рэальным патрэбам, а не максімізацыя.
Дакументацыя і падтрымка
Bosch Rexroth прадастаўляе падрабязную тэхнічную дакументацыю на свае клапаны. Асноўны аркуш каталога паказвае памеры, дэталі мантажу і асноўныя характарыстыкі. Больш падрабязныя інструкцыі тлумачаць працэдуры ўстаноўкі, патрабаванні да тэхнічнага абслугоўвання і крокі па ліквідацыі непаладак.
Вы можаце загрузіць гэтыя дакументы з вэб-сайта Rexroth або запытаць іх у дыстрыб'ютараў. Наяўнасць тэхнічнага кіраўніцтва для вашай канкрэтнай мадэлі дапаможа падчас мантажу і абслугоўвання. Дакументы ўключаюць гідраўлічныя сімвалы, якія паказваюць, як паказаць клапан на схемах.
Каманда тэхнічнай падтрымкі Rexroth можа дапамагчы з пытаннямі аб заяўцы. Калі вы не ўпэўненыя, ці адпавядае 4WE 6 J вашым патрэбам, яны могуць парэкамендаваць альтэрнатывы або прапанаваць мадыфікацыі. Гэтая падтрымка каштоўная пры распрацоўцы новых сістэм або мадэрнізацыі існуючага абсталявання.
Інтэрнэт-інструменты выбару дазваляюць вам канфігураваць клапаны ў адпаведнасці з вашымі патрабаваннямі. Увядзіце хуткасць патоку, ціск, напружанне і іншыя параметры, і інструмент прапануе прыдатныя мадэлі. Гэта дапамагае гарантаваць, што вы атрымаеце менавіта тое, што вам трэба, без расшыфроўкі нумароў мадэляў уручную.
Заключныя думкі
Накіраваны рэгулюючы клапан 4WE 6 J для Rexroth прадстаўляе правераную тэхналогію гідраўлічнага кіравання. Яго канструкцыя з электрамагнітным кіраваннем, арыентаваная на спружыну, з закрытым размяшчэннем цэнтра служыць незлічоным прымяненням па ўсім свеце. Разуменне таго, як гэта працуе, дапаможа вам эфектыўна выкарыстоўваць яго і належным чынам абслугоўваць.
Асноўныя перавагі ўключаюць стандартызаваны мантаж NG6, надзейную функцыю закрытага цэнтра і шырокую даступнасць дэталяў і падтрымкі. Клапан спраўляецца з высокім ціскам і забяспечвае хуткае пераключэнне для дакладнага кіравання. Некалькі варыянтаў напружання і канфігурацый адаптуюцца да розных патрабаванняў машыны.
Правільная ўстаноўка і абслугоўванне забяспечваюць працу гэтых клапанаў на працягу многіх гадоў. Чыстае гідраўлічнае масла з'яўляецца найбольш важным фактарам даўгавечнасці клапана. Рэгулярная замена фільтраў і ўвага да працоўнай тэмпературы прадухіляюць большасць праблем яшчэ да іх пачатку.
Незалежна ад таго, замяняеце вы няспраўны клапан, распрацоўваеце новую машыну або проста спрабуеце разабрацца ў існуючым абсталяванні, 4WE 6 J заслугоўвае ўвагі. Прадукцыйнасць, правераная дзесяцігоддзямі ў патрабавальных прамысловых прымяненнях, сведчыць аб якасці і надзейнасці. Пры правільным сыходзе гэты клапан будзе добра служыць вашай гідраўлічнай сістэме на працягу многіх гадоў.
