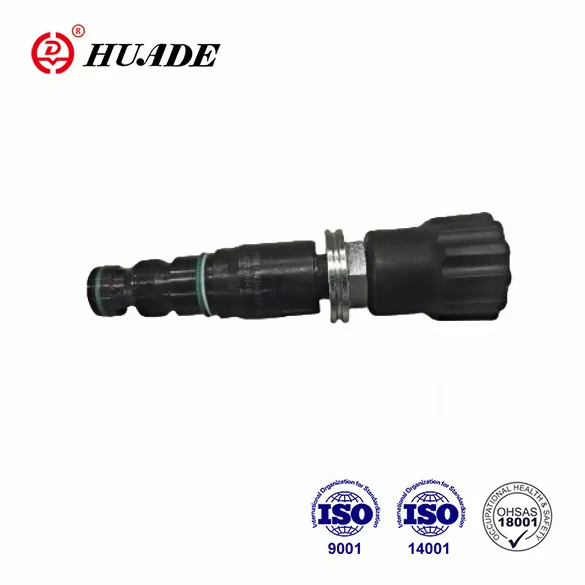

Клапаны для аказання ціску db.k

Праз увядзенне перадавых тэхналогій Rexroth, Huade Hydraulic дасягнуў значнага прагрэсу ў распрацоўцы, вытворчасці гідраўлічных кампанентаў і інтэграванага абсталявання. Клапаны для аказання ціску Huade® DB.K больш трывалыя ў параўнанні з іншымі падобнымі прадуктамі. Яны могуць замяніць прадукты, прапанаваныя Rexroth у той жа серыі. Для таго, каб забяспечыць даступную прадукцыю, завод надае больш увагі практычнасцю, увёўшы больш за 750 прасунутых вытворчых абсталяванняў з усяго свету, каб забяспечыць якасць. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гідраўлічныя ціск Huade® заваявалі шырокае распазнаванне рынку. З -за надзейнай якасці і стабільнай працы яны шырока выкарыстоўваюцца ў розных прамысловых умовах, такіх як будаўнічая тэхніка і марской гідраўлічнай сістэмы.

Параметр прадукту клапанаў для зняцця ціску DB.K

Функцыя прадукту і прымяненне клапанаў для зняцця ціску DB.K

Асаблівасці:

▶ Клапан картрыджа

▶ 4 дыяпазоны ціску

▶ 4 элементы карэкціроўкі

. Rotary knob

. Рукав з шасціграннай і ахоўнай шапкай

. Заблакаваная паваротная ручка з маштабамі

. Паваротная ручка з маштабамі

Прыкладанне:

Клапаны для зняцця ціску тып DB..K .. з'яўляюцца пілотнымі клапанамі для аказання ціску для ўстаноўкі ў картрыджы. Яны выкарыстоўваюцца для абмежавання ціску ў гідраўлічнай сістэме.

Функцыя, раздзел і сімвалы клапанаў дапамогі ціску DB.K

Настройка ціску сістэмы ажыццяўляецца праз элемент рэгулявання (4). У стане спакою клапаны зачыненыя. Ціск у порце А дзейнічае на шпуле (1). У той жа час ціск перадаецца праз адтуліну (2) да спружыннай бакі шпулькі (1) і праз адтуліну (3) да пілотнага папэта (6). Калі ціск

У порце ўзнікае вышэй за значэнне, усталяванае ў вясну (5), пілот -папэт (6) адкрываецца. Цяпер вадкасць можа выцякаць з вясновага загружанага боку шпулькі (1), адтуліны (3) і канала (8) у порт Y. У выніку ў выніку падзенне ціску перамяшчае шпульку (1), у выніку чаго гэта адкрывае злучэнне з A да B, у той час як падтрымліваецца ціск у вясной (5).

Пілотнае вяртанне нафты з дзвюх вясновых палат прымаецца вонкава праз Порт Ю.

Структура DB 10 K2-40B

Сімвал

Паведамленне

1. Вадкасць павінна быць адфільтравана. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць запячатаны, а на паветраным уваходзе павінен быць усталяваны паветраны фільтр.

3. Прадукты без падпласці пры выхадзе з іх, калі яны маюць патрэбу, калі ласка, заказваючы спецыяльна.

4. Правілавыя шрубы павінны быць высокімі ўзроўнямі інтэнсіўнасці (клас 10.9). Калі ласка, выберыце і выкарыстоўвайце, іх у адпаведнасці з параметрам, пералічаным у кнізе ўзору.

5. шурпатасць паверхні, звязанай з клапанам, патрабуецца шурпатасць паверхні 0,8.

6. Аздабленне павярхоўнага штучнага кавалка патрабуецца да 0,01/100 мм.
