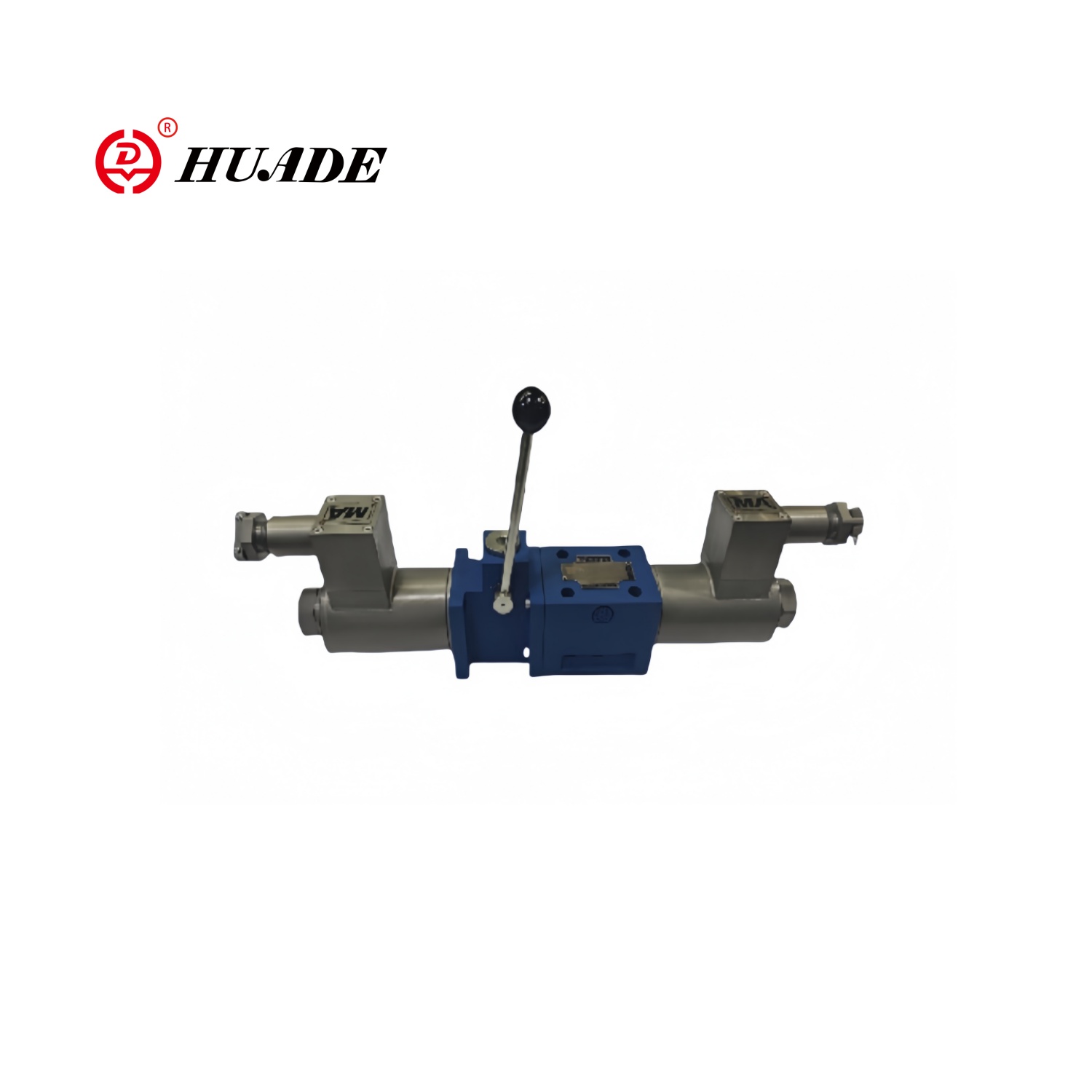

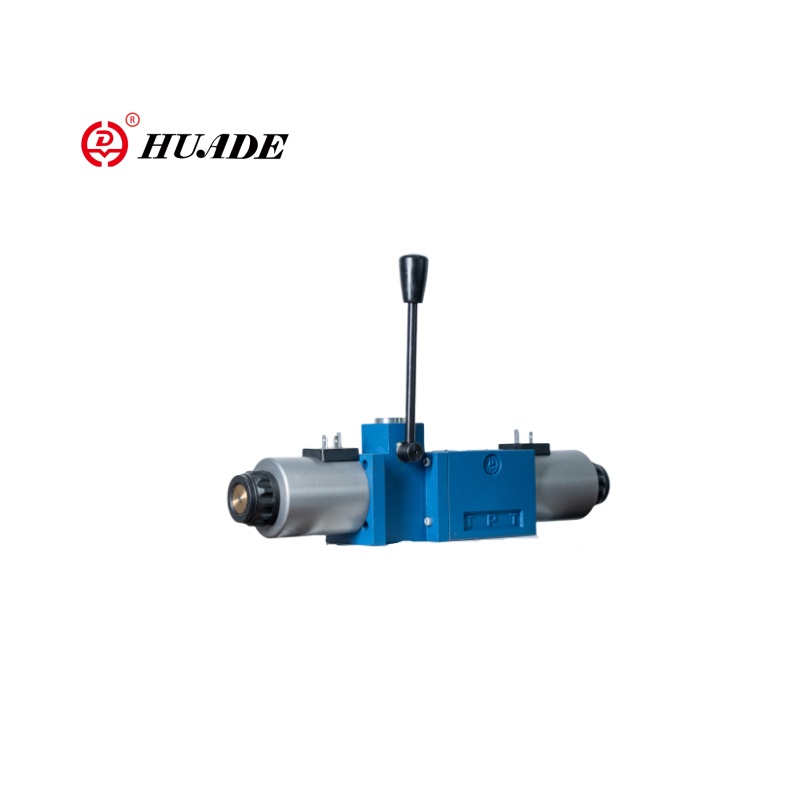

Выбух, які не ўяўляе сабой электрамагнітны клапан з ручкай 4WEM6,-гэта падвойнае функцыя кіравання клапанам з электрамагнітным кіраваннем і ўручную. Выбух, які не ўтрымлівае электрамагнітны клапан 4WEM6, шырока выкарыстоўваецца ў прамысловых гідраўлічных і пнеўматычных сістэмах, якія патрабуюць надзейнага кантролю накіраванасці і звароту да аварыйных разломаў.
Салекноідны клапан 4WEM6 з ручкай з ручкай прымае корпус клапана з нержавеючай сталі або меднага сплаву, які ўстойлівы да карозіі і ўстойлівы да высокага ціску. Пры выкарыстанні, у выпадку адмовы ад электраэнергіі, адмову шпулькі або аўтаматычнай сістэмы, клапан можа непасрэдна кіравацца ручкай, каб забяспечыць бяспеку сістэмы.
| Працоўны ціск MPA | A, b, po да 35 |
| Т ціск у порце MPA | да 16 (пераменнага току) да 21 (пастаяннага току) |
| навакольнае асяроддзе | Мінеральнае гідраўлічнае алей або эфірнае хвалевае ціск на эфір |
| Дыяпазон глейкасці mm2/s | 2,5 да 500 |
| Дыяпазон тэмператур ℃ | -30 да +80 |
Асаблівасці:
▶ Адтуліну, закрыццё і кірунак патоку, які кантралюецца электрамагнітам і ўручную
.
▶ Саленоід можа круціцца на 90 °
▶ Мантаж падпласці
Прыкладанне:
4WEM6 Выбух-электрамагнітны клапан з ручкай шырока выкарыстоўваецца ў нафтахімічным, прыродным газе і паліўным газе, фармацэўтычным і пакрыцці, майнинг і пылавым асяроддзі, ваеннай і аэракасмічнай прамысловасці.
Накіраваны клапан тыпу WEMM - гэта накіраваны клапан шпулькі, які кіруецца электрамагнітнай і эксплуатацыйнай ручкай. Ён кантралюе адтуліну, закрыццё і кірунак патоку вадкасці.
Ён у асноўным складаецца з корпуса клапана (1), аднаго або двух электрамагнітаў (2), шпулькі клапана (3), перазагрузкі спружыны (4) і прылады кіравання ўручную.
Праца электрамагніта:
Калі няма магутнасці, шпулька клапана (3) знаходзіцца ў нейтральным або зыходным становішчы пад дзеяннем вяртання спружыны. Калі сіла электрамагнітнага (2) дзейнічае на шпуле клапана (3), яна выштурхоўваецца ад становішча астатняга ў становішча тэрмінала. Такім чынам, ціскавае алей праводзіцца ад р да А і В да Т, альбо ад Р да В і з А да Т. Пасля таго, як электрамагніт (2) выключаецца, вяртаецца спружына (4) вяртае шпульку клапана (3) у сваё зыходнае становішча.
Аперацыя дапаможнай ручкі:
Калі электрамагніт не пад напругай, шпулька клапана (3) можа перамяшчацца, кіруючы дапаможнай ручкай. Павярніце дапаможную ручку (5) направа, так што аперацыйная сіла праходзіць праз верціцца вал (6). Ядро шаравага клапана (7) і накіроўвалы гільза (8) дзейнічаюць на шпуле клапана (3), у выніку чаго ён рухаўся налева. Калі дапаможная ручка (5). Вяртаючыся ў нулявое становішча, шпулька клапана (3) вяртаецца ў зыходнае становішча пад дзеяннем вяртання спружыны (9).
Структура Выбух-ахоўны электрамагнітны клапан з ручкай 4WEM6
Сімвалы Выбух-ахоўны электрамагнітны клапан з ручкай 4WEM6
