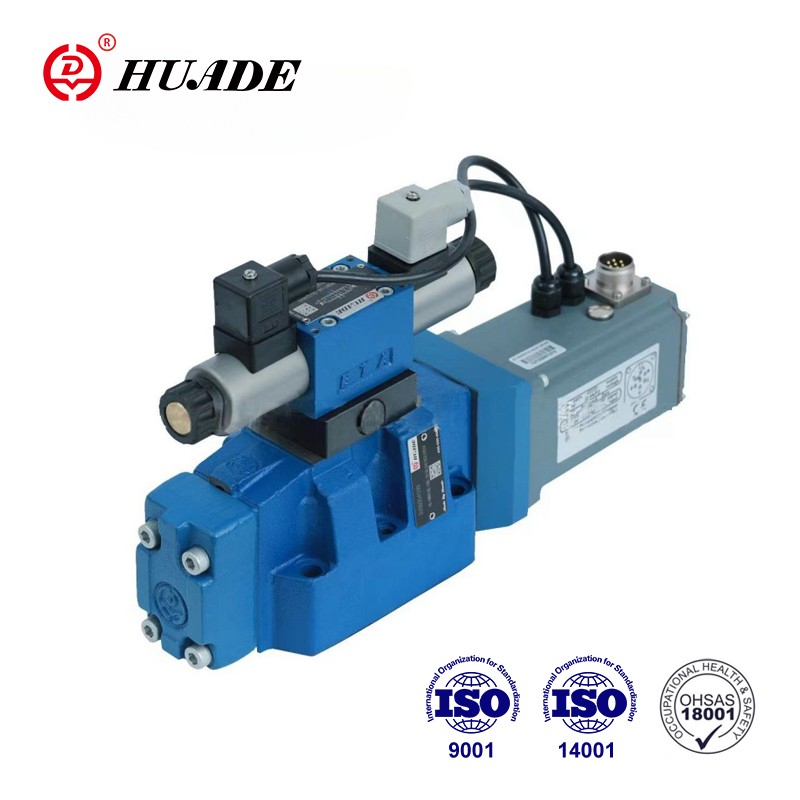

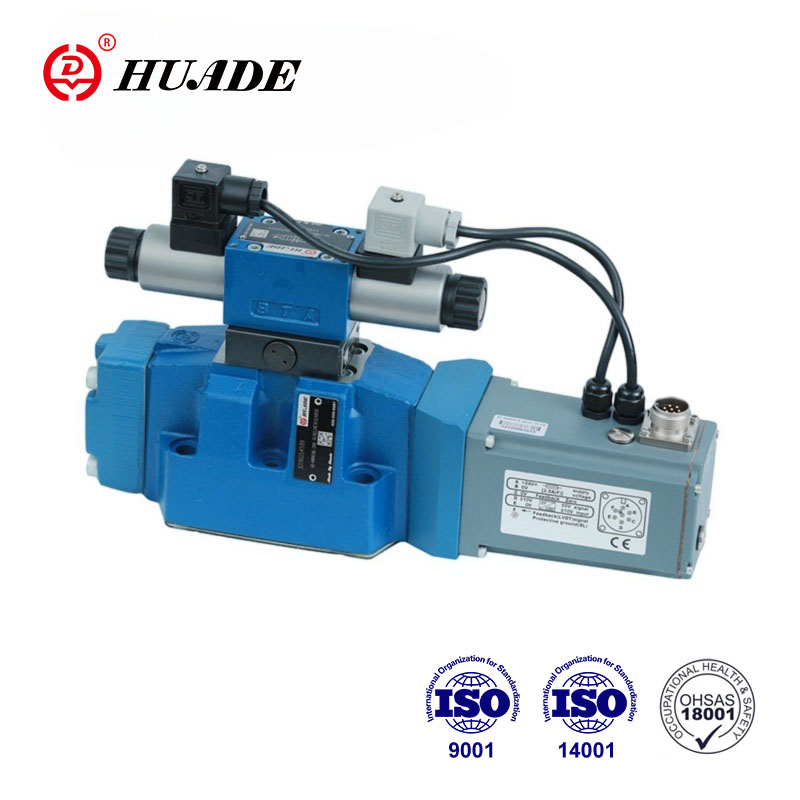

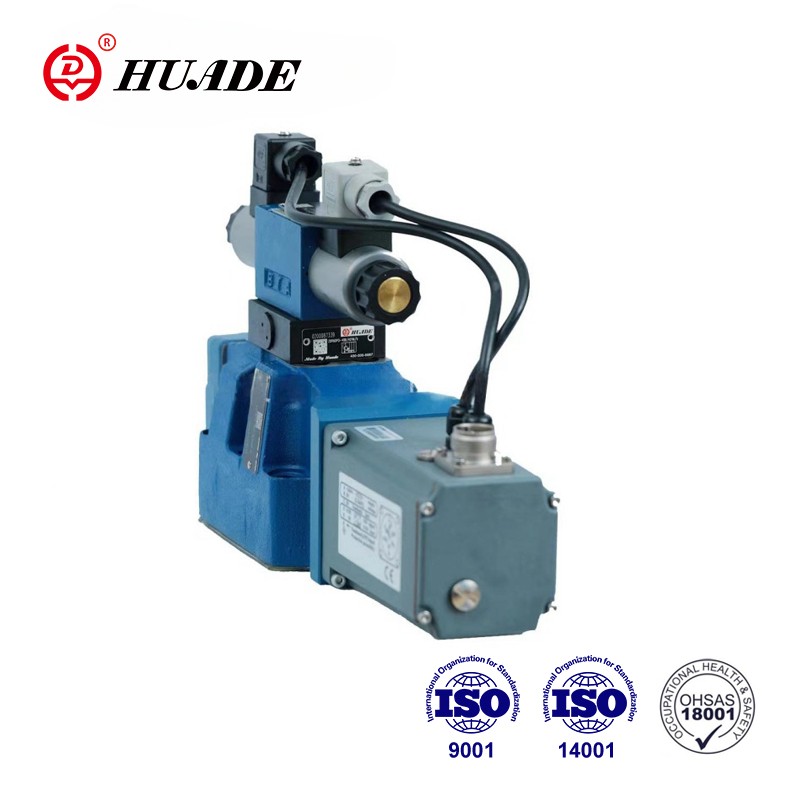

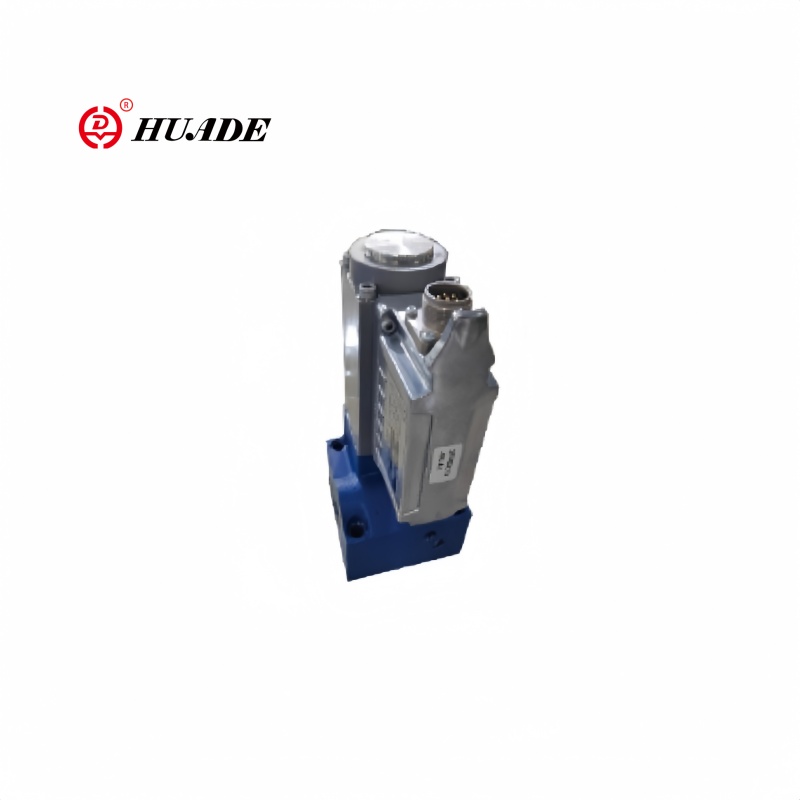

Клапаны тыпу 4WRKE з'яўляюцца 2-ступеністымі прапарцыйнымі накіраванымі клапанамі. Яны кантралююць кірунак і памер патоку. Галоўная ступень кантралюецца становішчам, так што становішча золотника кіравання не залежыць ад сіл патоку таксама ў выпадку вялікіх патокаў. Пасля ўкаранення тэхналогій і незалежных даследаванняў і распрацовак прадукты прапарцыйнага клапана брэнда Huade маюць стабільную прадукцыйнасць і высокую якасць.
| Гідраўлічны | |||||
| Памер | 10 | 16 | 25 | 32 | |
| Працоўны ціск | Пілотны рэгулюючы клапан (МПа) Падача пілотнага масла | 2,5~31,5 | |||
| Галоўны клапан, порты P, A, B (МПа) | 31.5 | 35 | 35 | 35 | |
| Зваротны ціск (МПа) | Пілотны зліў масла, вонкавы | 31.5 | 25 | 25 | 25 |
| Унутраны алейны дренаж | ＜1 | ||||
| Порт Y | ＜1 | ||||
| Намінальны паток q ± 10 % пры △p = 1MP (л/мін) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Паток галоўнага клапана (макс. дапушчальны) (л/мін) | 170 | 460 | 870 | 1600 | |
| Пілотны паток алею ў порту X або Y са ступеністай формай уваходнага сігналу ад 0 да 100 % (л/мін) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Гістэрэзіс (%) | ≤1 | ||||
| Адчувальнасць адказу (%) | ≤0,5 | ||||
| Дакладнасць фільтрацыі (мкм) | ≤20 | ||||
| Напорная вадкасць | Мінеральны алей Фасфатны эфір | ||||
| Сярэдняя глейкасць (мм2/с) | 20~380 | ||||
| Дыяпазон тэмператур вадкасці пад ціскам (℃) | -20~70 | ||||
| Вага (кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Электрычныя дадзеныя | |
| Абарона клапана па DIN 40 050 | IP65 |
| Тып напружання | DC |
| Тып сігналу | Аналаг |
| Магутнасць, макс (Вт) | 72 (у сярэднім = 24 Вт) |
| Электрычнае падключэнне | З кампанентным штэкерам па E DIN 43 563-AM6 |
| Раз'ём E DIN 43 563-BF6-3 | |
| Электроніка кіравання | Убудаваны ў клапан |
Асаблівасці:
▶Пілотны 2-ступеністы прапарцыянальны накіравальны клапан з электрычнай зваротнай сувяззю па становішчы галоўнага золотника кіравання і ўбудаванай электронікай (OBE);
▶Кантроль напрамку патоку і памеру патоку
▶Праца з дапамогай прапарцыйных саленоідаў
▶Мантаж падкладкі: схема пераключэння ў адпаведнасці з IS0 4401
▶Асноўная шпулька кіравання з цэнтрам спружыны
▶Зваротная сувязь электрычнага становішча
▶Пілотны рэгулюючы клапан: аднаступеньчаты прапарцыянальны накіравальны клапан
▶Асноўная сцэна з кантролем пазіцыі
Ужыванне:
Для кіравання напрамкам і патокам выкарыстоўваецца прапарцыйны клапан 4WRKE-3X.
Клапаны ў асноўным складаюцца з пілотнага рэгулюючага клапана (1), корпуса (8), галоўнага золотника кіравання (7), вечкаў (5 і 6), цэнтравальнай спружыны (4), індуктыўнага датчыка становішча (9) і рэдукцыйны клапан (3). Калі ўваходнага сігналу няма, асноўны золотник кіравання (7) будзе ўтрымлівацца ў цэнтральным становішчы з дапамогай цэнтравальнай спружыны (4). Як змена становішча галоўнага золотника кіравання (7), так і змена значэння каманды на стыку суммирования ўзмацняльніка ствараюць дыферэнцыяльнае напружанне. Падчас параўнання каманднага і фактычнага значэння магчымае адхіленне кіравання вызначаецца з дапамогай электронікі, і на прапарцыйны саленоід пілотнага рэгулюючага клапана (1) падаецца ток. Ток выклікае сілу ў саленоідзе, які кіруе золотником кіравання праз поршань у шэрагу. Паток, які быў выпушчаны праз сячэнне кіравання, выклікае рэгуляванне галоўнага золотника кіравання. Галоўны золотник кіравання (7) з стрыжнем індуктыўнага патэнцыяльнага значэння адпавядае значэнню каманды. У кантраляваным стане асноўны кантрольны золотник (7) збалансаваны і ўтрымліваецца ў гэтым становішчы, прымацаваны да яго пераўтваральнік (9) перамяшчаецца да кантрольнага становішча. Ход золотника кіравання і адтуліну кіравання змяняюцца прапарцыйна значэнню каманды. Электроніка кіравання ўбудаваная ў клапан. Дзякуючы рэгуляванню клапана і электронікі, адхіленне ў серыйнай вытворчасці прылад падтрымліваецца на нізкім узроўні. Лініі бака не павінны быць пустымі; клапан папярэдняй нагрузкі павінен быць усталяваны ў выпадку адпаведных умоў ўстаноўкі (ціск ураўнаважвання каля 0,2 МПа).
Сімвал прапарцыйнага накіраванага клапана 4WRKE-3X
Пакет з Прапарцыйны клапан 4WRKE-3X
