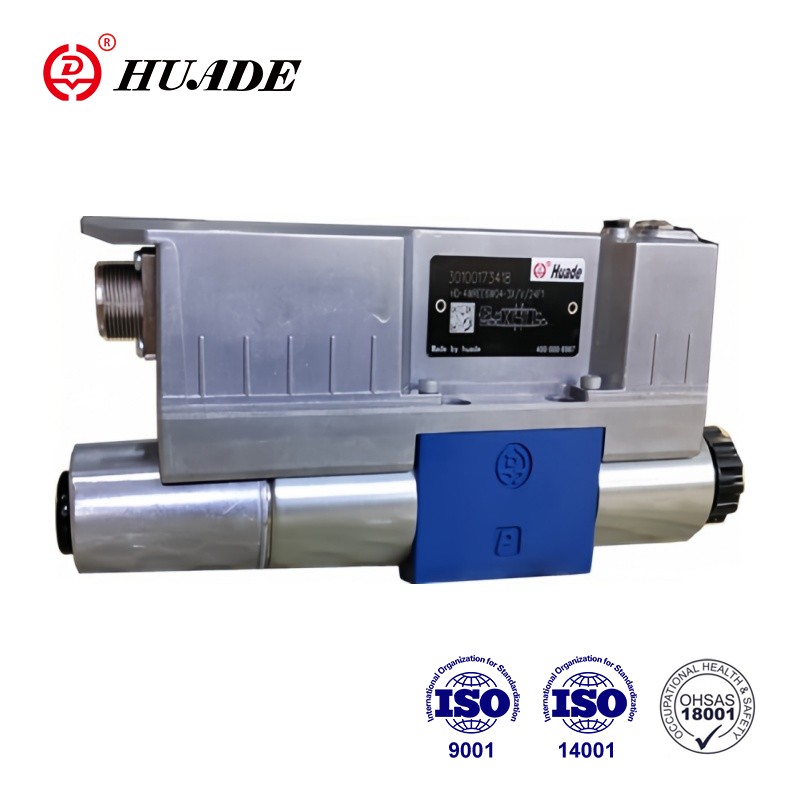

Клапан тыпу 4wree6-3x-гэта непасрэдны прапарцыянальны накіраваны клапан з зваротнай сувяззю з электрычным становішчам і інтэграванай электронікай (OBE). 4WREE6-3X Тып Прапорцыйныя клапаны прайшлі сертыфікацыю CE. Максімальны працоўны ціск складае да 350 бар. Гэта адна з вядучых прадуктаў Huade Hydraulic. Гэты клапан 4WREE6-3X мае стабільную прадукцыйнасць і адносную танную цану.
| Агульны | ||
| Вага | ▶ клапан з двума электрамагнітамі (кг) | 2.6 |
| ▶ клапан з адным электрамагнітам (кг) | 2.1 | |
| Становішча ўстаноўкі | Любы, пажадана гарызантальны | |
| Дыяпазон тэмператур навакольнага асяроддзя (℃) | -20… +60 | |
| Дыяпазон тэмператур захоўвання з ультрафіялетавай абаронай (℃) | +5 ... +40 | |
| Транспартная тэмпература (℃) | –30 ... +80 | |
| Максімальны час захоўвання (гады) | 1 | |
| Сінус-тэст у адпаведнасці з DIN EN 60068-2-6 | 10 ... 2000 Гц / максімум 10 г / 10 цыклаў / 3 восі | |
| Тэставанне шуму ў DIN у 60068-2-64 | 20 ... 2000 Гц / 10 г RMS / 30 г піка / 30 мін. / 3 сякеры | |
| Транспартны шок у адпаведнасці з DIN EN 60068-27 | 15 г / 11 мс / 3 шокі / 3 восі | |
| Шок паводле DIN EN 60068-27 | 15 г / 11 мс / 1000 шокаў / 3 восі | |
| Максімальная адносная вільготнасць (без кандэнсацыі) % | 95 | |
| Максімальная тэмпература паверхні электрамагніта (℃) | 150 (індывідуальная аперацыя) | |
| Значэнне MTTFD паводле EN ISO 13849 (гадоў) | 150 | |
| Адпаведнасць | ▶ CE Згодна з Дырэктывай EMC 2014/30/ЕС, выпрабаваны ў адпаведнасці з 61000-6-2 і EN 61000-6-3 ▶ Дырэктыва ROHS 2015/65/EU ▶ дасягнуць пастановы (EC) №. 1907/2006 | |
| Экалагічная сумяшчальнасць | ▶ Клімат | Экалагічны аўдыт у адпаведнасці з EN 60068-2 |
| гідраўлічны | ||
| Максімальны працоўны ціск | ▶ порт A, B, P Bar | 350 |
| ▶ Порт Т бар | 210 | |
| Максімальны паток (рэкамендуецца) (л/мін) | 80 | |
| Намінальны паток (∆P = 10 бар) (л/мін) | 4; 8; 16; 32 | |
| Гідраўлічная вадкасць | Глядзіце табліцу старонкі 15 | |
| Дыяпазон тэмператур гідраўлічнага вадкасці (℃) | ▶ Дапушчальны | –20… +70 |
| ▶ Рэкамендуецца | –40 ... +50 | |
| Дыяпазон глейкасці (MM2/S) | ▶ Дапушчальны ℃ | 20 ... 380 |
| ▶ Рэкамендуецца | 30… 46 | |
| Максімальная дапушчальная ступень забруджвання гідраўлічнай вадкасці, клас чысціні ў адпаведнасці з ISO 4406 (C) | клас 20.18.15 | |
| Гідраўлічная вадкасць | Класіфікацыя | Прыдатныя ўшчыльняльныя матэрыялы | Стандарты | |
| Мінеральныя алею | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | З 51524 | |
| Біялагічны | ▶ Нерастваральны ў вадзе | Hetg | Fkm | ISO 15380 |
| Песня | Fkm | |||
| ▶ раствараецца ў вадзе | Гепг | Fkm | ISO 15380 | |
| Устойлівы да полымя | ▶ Без вады | HFDU (база гліколь) | Fkm | ISO 12922 |
| HFDU (база эфіру) | Fkm | |||
| HFDR | Fkm | |||
| ▶ Змяшчае ваду | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | НБР | ISO 12922 | |
Асаблівасці:
▶ 4/2 ці 4/3-х версію
▶ Для мантажу падпласці
▶ Партаванне ўзору ў адпаведнасці з ISO 4401-03-02-0-05
▶ Кантроль кірунку патоку і памеру
▶ Праца пры дапамозе прапарцыянальных электрамагнітаў з цэнтральнай ніткай
▶ Шпулька кіравання, арыентаванай на вясновыя
▶ Убудаваная электроніка кіравання (OBE) з напружаннем або ўводам току ("A1" і/або "F1")
Стаўленне
Клапан у асноўным складаецца з:
▷ корпус (1) з паверхняй злучэння
▷ Кантрольная шпуля (2) з спружынамі сціску (3 і 4) і спружыннай пласцінай (5 і 6)
▷ электрамагніты (7 і 8) з цэнтральнай ніткай
▷ Палажэнне пераўтваральніка (9)
▷ Убудаваная электроніка (13)
▷ Электрычная Zero Point Deformation (12) Даступная праз гумовую заглушку
Функцыя:
▷ З дэ-заражанымі электрамагнітамі (7 і 8), цэнтральным становішчам кантрольнай шпулькі (2) з дапамогай сціску спружынаў (3 і 4) паміж спружыннымі пласцінамі (5 і 6).
▷ Прамая праца кіравання шпулькай (2) шляхам кіравання прапарцыйным электрамагнітам, напрыклад. электрамагніт "B" (8)
-Падзалованне кантрольнай шпулькі (2) злева прапарцыйна электрычнаму ўваходным сігналу
-Гэта адкрывае сувязь з Р да А і Б да Т праз перасекі тыпу адтуліны з прагрэсавальным патокам характэрна
У дэкаратыўным стане, кантрольная шпулька (2) утрымліваецца ў механічным цэнтральным становішчы зваротнай спружынамі электрамагнітаў. З сімвалам кіравання шпулькай "V" гэта становішча не адпавядае гідраўлічнаму цэнтральнаму пазіцыі! Калі закрыты цыкл кіравання электрычным клапанам, шпуля кіравання размяшчаецца ў цэнтральным становішчы гідраўлічнага.
Клапан з 2 пазіцыямі шпулькі (версія "4wree ... A ...")
Функцыя гэтай версіі клапана ў асноўным адпавядае клапане з трыма становішчамі шпулькі. Аднак 2 клапаны для становішча шпулькі, аднак, абсталяваны толькі электрамагнітам "А" (7). Замест 2 -га прапарцыянальнага электрамагніта ёсць шруба (10).
Элемент кампенсацыі ціску ў OBE "-967".
Для прадухілення адукацыі кандэнсату ў корпусе інтэграванай электронікі (OBE) можа быць выкарыстана мембрана абароны электронікі (11).
Рэкамендуецца для выкарыстання па-за межамі галіновых умоў з высокай вільготнасцю паветра ў навакольным асяроддзі і значнымі цыклічнымі зменамі тэмпературы (напрыклад, на адкрытым паветры).
Сімвал прапарцыянальнага напрамкі клапана 4wree-3x
