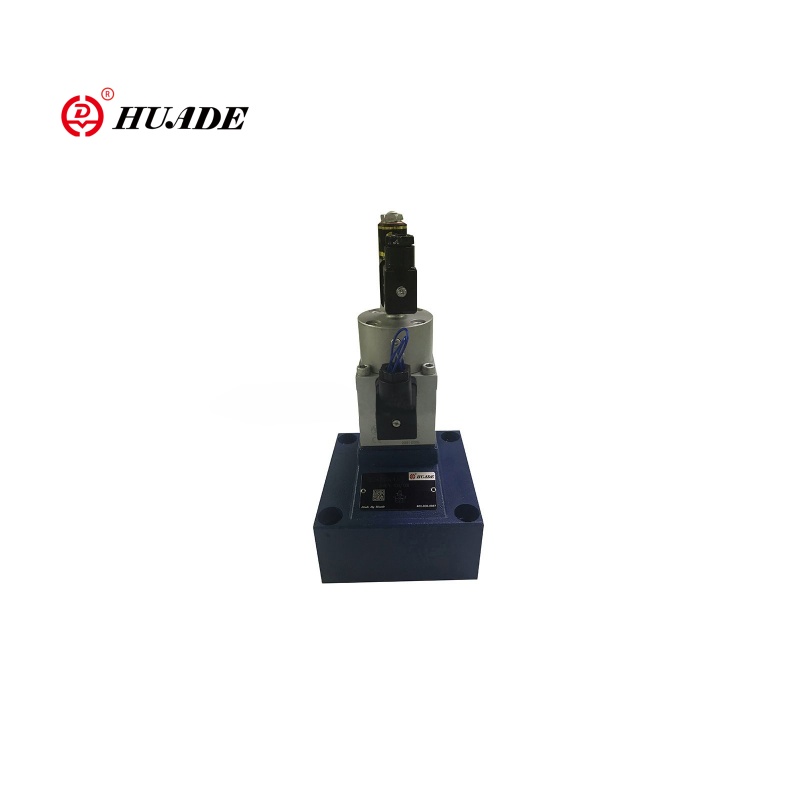

2FRE10 двухбаковы прапарцыйны клапан кіравання патокам-гэта клапан кіравання патокам для гідраўлічных сістэм з прапарцыйнай функцыяй рэгулявання. Valve 2FRE10 падыходзіць для сцэнарыяў, калі хуткасць прывадаў (напрыклад, гідраўлічныя цыліндры або рухавікі) неабходна дакладна кантраляваць. Прапорцыйны клапан патоку 2FRE10 Пастаянна рэгулюе адтуліну клапана, уводзячы электрычныя сігналы (напрыклад, 0 ~ 10В або 4 ~ 20 мА) для дасягнення змены хуткасці патоку. Яго лёгка ўсталяваць і часта выкарыстоўваецца ў спалучэнні з іншымі клапанамі ціску (напрыклад, кампенсатарамі ціску) для паляпшэння стабільнасці сістэмы.
| Гідраўлічны | ||
| Працоўны ціск (MPA) | 31.5 | |
| Мінімальны дыферэнцыял ціску (MPA) | памер 10 | памер 16 |
| 0,3 ~ 0,8 | 0,6 ~ 1 | |
| Ціск вадкасць | Мінеральнае алей (для ўшчыльнення NBR), эфір фасфатаў (для ўшчыльнення FPM) | |
| Дыяпазон глейкасці (мм2/s) | 2,8 да 380 | |
| Дыяпазон тэмпературы вадкасці ціску (℃） | -20 да +70 | |
| Гістэрэз (%) | ＜ ± 1Qmax | |
| Паўтаральнасць (%) | ＜ 1 Qmax | |
| Узор распаўсюджвання (%) | ＜ ± 2 | |
| Устаноўка | неабавязковы | |
| Вага (кг) | 6 | 8.3 |
| Электрычны | ||
| Тып напружання | DC 24V | |
| Супраціў шпулькі электрамагніта (ω) | Значэнне халоднага пры тэмпературы 20 ℃ 10, Максімальнае цёплае значэнне 13,9 | |
| Макс. Магутнасць (VA) | 50 | |
| Індуктыўнасць (МН) | 6 да 8 | |
| Частата асцылятара (кГц) | 2.5 | |
| VT-5010S30 попыт на ізаляцыю IP65 | IP65 | |
▶ клапан з кампенсатарам ціску для кампенсацыі ціску ў кантролі патоку
▶ Прыводка з дапамогай прапарцыйнага электрамагніта
▶ З зваротнай сувяззю з электрычным становішчам адтуліны
.
▶ Мінімальная варыяцыя ўзору клапана і электрычнага ўзмацняльніка VT 5004 (асобны парадак)
Прыкладанне:
Двухбаковы прапарцыйны клапан кіравання патокам 2FRE10 шырока выкарыстоўваецца ў прамысловых гідраўлічных сістэмах і інжынерных машынах. Valve 2FRE10 рэгулюе хуткасць гідраўлічных цыліндраў або рухавікоў у экскаватараў, кранах, пагрузчыкаў і іншага абсталявання для дасягнення плаўнага руху і аптымізаванай эфектыўнасці.
Тып 2fre .. Прапорцыйныя клапаны кіравання патокам маюць двухбаковую функцыю. Яны могуць, з прыкладзенай электрычнай каманднай велічыні, рэгуляваць паток, які з'яўляецца ціскам і ў значнай ступені кампенсаваны тэмпературай.

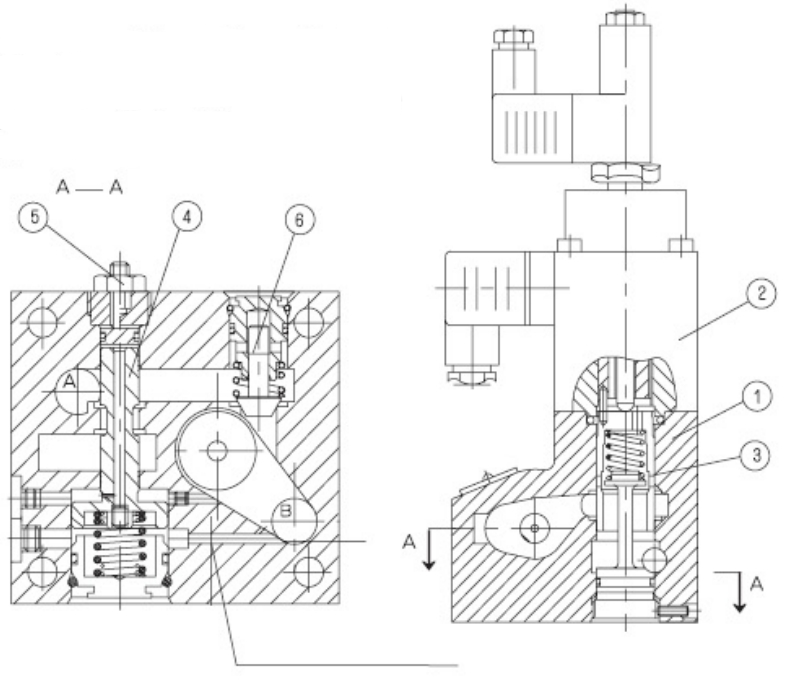

Яны ў асноўным складаюцца з корпуса (1), прапарцыянальнага электрамагніта з індуктыўным пераўтваральнікам становішча (2), вымяральным адтулінай (3), кампенсатарам ціску (4), абмежавальнікам інсульту (5), а таксама дадатковым чэкавым клапанам (6).
Настройка патоку вызначаецца (0 біс 100 %) на патэнцыяметры каманды. Прыкладнае значэнне каманды, выклікае ўзмацняльнік, а таксама прапарцыянальны электрамагніт, карэкціроўка адтуліны вымярэння (3). Палажэнне адтуліны вымярэння (3) атрымліваецца пераўтваральнікам становішча. Любыя адхіленні ад значэння каманды кампенсуюцца кантролем зваротнай сувязі.
Кампенсатар ціску (4) змяшчае падзенне ціску пры адтуліне вымярэння (3) пры пастаянным значэнні. Такім чынам, паток, таму ціск кампенсуецца.
Невялікі дрэйф тэмпературы дасягаецца з -за распрацоўкі адтуліны вымярэння. Пры значэнні каманды 0 % закрыта адтуліна вымярэння.
У выпадку страты магутнасці або разрыву кабеля ў датчыку становішча закрываецца вымярэнне адтуліны. Ад 0 % -нага значэння каманды магчымае бясплатны запуск. Праз два пандусы ў электрычным узмацняльніку можна затрымаць адтуліну і закрыццё адтуліны вымярэння.
Праз праверку клапана (6) свабодны паток магчыма ад B да A.
Strcture Прапарцыйны клапан кіравання патокам 2FRE10

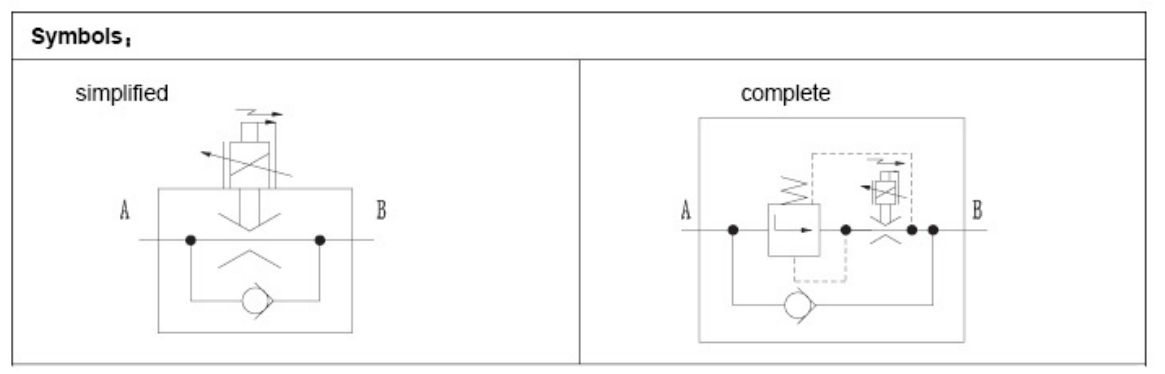

Сімвалы прапарцыянальнага клапана кіравання патокам 2fre10
