Калі вы працуеце з гідраўлічнымі сістэмамі, выбар правільнага накіравальнага клапана можа мець значэнне. Рэгулюючы клапан Rexroth 4WE 10 D стаў надзейным выбарам для многіх прамысловых прымянення, і ёсць важкія прычыны, чаму інжынеры пастаянна вяртаюцца да яго.
Што робіць 4WE 10 D асаблівым
Rexroth 4WE 10 D - гэта накіраваны клапан з электрамагнітным кіраваннем, які кіруе тым, як гідраўлічная вадкасць цячэ праз сістэму. Думайце пра гэта як пра рэгулятар руху алею або іншых гідраўлічных вадкасцей. Калі электрычнасць цячэ праз яго шпулькі, клапан змяняе становішча і перанакіроўвае вадкасць у розныя часткі вашага абсталявання.
Гэты клапан адпавядае стандарту памеру NG10, які таксама называецца CETOP 5 або ISO 4401-05. Практычна гэта азначае, што ён можа вытрымліваць сур'ёзны ціск і хуткасць патоку, пры гэтым адпавядаючы стандартным схемам мантажу, якія выкарыстоўваюць большасць гідраўлічных сістэм.
Лічбы ў яго назве паведамляюць вам важную інфармацыю. "4" азначае, што ён мае чатыры асноўныя порты, праз якія вадкасць паступае і выходзіць. "МЫ" азначае, што гэта накіравальны клапан, які кіруецца саленоідамі. "10" адносіцца да яго намінальнага памеру, а "D" апісвае пэўную канфігурацыю золотника, якая вызначае, як паводзіць сябе клапан, калі ён знаходзіцца ў нейтральным становішчы.
Магчымасці ціску і патоку
Адной з адметных асаблівасцей накіраванага рэгулюючага клапана 4WE 10 D для Rexroth з'яўляецца яго здольнасць вытрымліваць высокі ціск. Асноўныя працоўныя порты могуць кіраваць да 350 бар, што роўна прыкладна 5076 PSI. Гэтага дастаткова для выканання цяжкіх прамысловых задач, не пацеючы.
Для прапускной здольнасці гэты клапан можа апрацоўваць ад 120 да 160 літраў у хвіліну ў залежнасці ад канкрэтнага варыянту мадэлі. Гэта прыкладна ад 32 да 42 галонаў у хвіліну ў амерыканскіх вымярэннях. Гэты асартымент дае вам магчымасць падабраць клапан у адпаведнасці з патрэбамі вашай сістэмы без завышэння або заніжэння памеру кампанентаў.
Зваротны порт мае ніжні мяжа ціску, звычайна каля 210 бар. Гэта важна, таму што калі вы распрацоўваеце сістэму, вы павінны пераканацца, што ваша зваротная лінія не стварае занадта вялікага ціску. У адваротным выпадку вы можаце пашкодзіць спружынны механізм клапана або нагрузіць корпус за межы яго праектавання.
Канструкцыя электрамагніта з мокрым кантактам
У 4WE 10 D выкарыстоўваецца так званая канструкцыя электрамагніта з мокрым штыфтам, і гэтая функцыя заслугоўвае пэўнай увагі. У гэтай устаноўцы штурхач саленоіда знаходзіцца ў гідраўлічным алеі, а не цалкам герметычна ад яго.
Такі выбар дызайну прыносіць некалькі практычных пераваг. Гідраўлічнае масла дзейнічае як астуджальная вадкасць, адводзячы цяпло ад электрычнай шпулькі. Гэта дапамагае саленоіду служыць даўжэй і працаваць больш надзейна, асабліва калі вы часта круціце клапан. Алей таксама змазвае рухомыя часткі, што памяншае знос з часам.
З пункту гледжання тэхнічнага абслугоўвання саленоіды з мокрым штыфтам зручныя. Вы можаце замяніць змеявік без неабходнасці асушання гідраўлічнай сістэмы або ўзлому герметычных камер пад ціскам. Гэта эканоміць час падчас рамонту і зніжае верагоднасць забруджвання гідраўлічнай вадкасці. Шпулька можа нават паварочвацца на 90 або 360 градусаў, каб адпавядаць цесным месцам для ўстаноўкі, што дае вам больш магчымасцей пры мантажы клапана.
Рэгуляванне хуткасці пераключэння і дэмпфавання
Пры падключэнні накіравальнага рэгулюючага клапана 4WE 10 D для Rexroth ад сілкавання пастаяннага току ён звычайна пераключаецца праз 45-70 мілісекунд пры ўключэнні і ад 35 да 45 мілісекунд пры выключэнні. Такі час водгуку добра падыходзіць для большасці патрэб прамысловай аўтаматызацыі.
Што адрознівае гэты клапан ад многіх канкурэнтаў, так гэта яго функцыя рэгулявання амартызацыі. Некаторыя версіі дазваляюць запаволіць хуткасць руху шпулькі пры пераключэнні пазіцый. Выкарыстоўваючы рэгуляваныя дросельныя шрубы або фіксаваныя адтуліны, вы можаце павялічыць час пераключэння больш чым да 100 мілісекунд, калі гэта неабходна.
Навошта вам больш павольны клапан? У сістэмах з вялікімі цыліндрамі або вялікімі нагрузкамі імгненныя змены напрамку могуць выклікаць скокі ціску, якія б'юць па трубах і фітынгах. Гэта з'ява, якую часам называюць гідраўдарам, можа пашкодзіць кампаненты і скараціць тэрмін службы вашай сістэмы. Убудаваная дэмпфіроўка дапамагае згладзіць гэтыя пераходы без неабходнасці асобных амартызатараў у трубах.
Клапан можа апрацоўваць да 15 000 цыклаў пераключэнняў у гадзіну, што робіць яго прыдатным для высакахуткасных вытворчых ліній, дзе клапан павінен шматразова адкрывацца і зачыняцца на працягу дня.
Канфігурацыі спула і логіка працы
"D" у абазначэнні 4WE 10 D адносіцца да пэўнага сімвала золотника, але Rexroth прапануе гэтую платформу клапана з мноствам розных канфігурацый золотника. Сярод іншых варыянтаў вы можаце атрымаць яго ў канфігурацыях 4/3 (чатыры порта, тры пазіцыі) або 4/2 (чатыры порта, дзве пазіцыі).
Кожны тып золотника стварае розныя шляхі патоку, калі клапан знаходзіцца ў нейтральным або цэнтральным становішчы. Некаторыя канфігурацыі закрываюць усе парты пры абясточэнні, што ўтрымлівае цыліндры на месцы. Іншыя падключаюць помпа да бака, што разгружае помпа і эканоміць энергію. Выбар залежыць ад таго, што ваша сістэма павінна рабіць, калі клапан актыўна не перамыкаецца.
Накіраваны рэгулюючы клапан 4WE 10 D для Rexroth выпускаецца як з зваротнай спружынай, так і з фіксатарам. Спружынныя зваротныя клапаны аўтаматычна вяртаюцца ў зыходнае становішча, калі вы адключаеце электрычнасць, што часта важна для бяспекі. Версіі з фіксатарам застаюцца ў сваім апошнім становішчы, пакуль вы не адправіце іншы сігнал, што лепш працуе для прыкладанняў, дзе вам трэба ўтрымаць што-небудзь на месцы падчас адключэння электрычнасці.
Электрычныя характарыстыкі
Гэты клапан працуе з шырокім спектрам электрычных сістэм. Вы можаце заказаць яго з напругай пастаяннага току ад 12 В да 230 В або з рознымі варыянтамі напружання пераменнага току. Стандартны саленоід пастаяннага току спажывае ад 30 да 35 Вт энергіі.
Электрычныя злучэнні бываюць розных стыляў, у тым ліку раздымы, якія адпавядаюць стандартам DIN. Клапан мае ступень абароны IP65, што азначае, што ён можа без праблем вытрымліваць пыл і пырскі вады. Ізаляцыя адпавядае стандартам VDE класа F, таму яна падыходзіць для прамысловых умоў, дзе электрычная бяспека мае значэнне.
Для ліквідацыі непаладак або аварыйнай працы многія версіі ўключаюць параметры ручнога адмены. Яны дазваляюць механічна перамыкаць клапан, калі вы наладжваеце сістэму або вам трэба нешта перамясціць падчас збою электрычнасці.
Дзе гэты клапан выкарыстоўваецца
4WE 10 D з'яўляецца ў многіх розных галінах прамысловасці, таму што ён збалансаваў прадукцыйнасць з надзейнасцю. У марскіх прылажэннях вы знойдзеце яго для кіравання сістэмамі рулявога кіравання на караблях, кіравання кранамі, якія пагружаюць і разгружаюць груз, і рэгулявання вінтоў з пераменным крокам. У такіх умовах патрабуюцца клапаны, якія могуць працаваць бесперапынна ў цяжкіх умовах, а канструкцыя Rexroth добра вытрымлівае салёнае паветра і вібрацыю.
Вытворчыя прадпрыемствы выкарыстоўваюць рэгулюючы клапан 4WE 10 D для Rexroth у станках, абсталяванні для ліцця пад ціскам і прэсах для штампоўкі металу. Высокая частата пераключэння робіць яго карысным для аўтаматызаванай вытворчасці, дзе клапан перамыкаецца тысячы разоў за змену. Рэгуляванне дэмпфавання дапамагае прадухіліць пашкоджанне прэцызійных кампанентаў гэтых машын ударам.
Будаўнічая і мабільная тэхніка таксама абапіраецца на гэтую платформу клапанаў, хоць у гэтых праграмах часта выкарыстоўваюцца крыху іншыя варыянты, аптымізаваныя для мабільнай гідраўлікі.
Тэхнічнае абслугоўванне і чысціня вадкасці
Як і большасці дакладных гідраўлічных кампанентаў, 4WE 10 D патрабуе чыстага алею для належнай працы. Зазоры паміж золотником і корпусам клапана вымяраюцца ў мікраметрах, і часціцы бруду могуць даволі хутка выклікаць знос і ўнутраную ўцечку.
Rexroth вызначае, што гідраўлічная вадкасць павінна адпавядаць стандартам чысціні NAS 1638 Class 9. Вам спатрэбіцца добрая сістэма фільтрацыі з бэта-каэфіцыентам не менш за 75 для часціц памерам 10 мікрон. Гэта можа здацца занадта строгім, але калі вы выконваеце 15 000 цыклаў у гадзіну, шкода ад забруджвання хутка нарастае.
Рэгулярнае тэхнічнае абслугоўванне ўключае праверку чысціні вадкасці, праверку на прадмет уцечак і час ад часу замену камплектаў ушчыльненняў. Камплекты ўшчыльняльнікаў звычайна ўтрымліваюць дзевяць ушчыльняльных кольцаў і пастаўляюцца з такімі нумарамі дэталяў, як R961006886 для новых серый. Дзякуючы канструкцыі з мокрым штыфтам, вы часта можаце замяніць шпульку саленоіда без сур'ёзнай разборкі, што дазваляе скараціць час прастою.
Параўнанне з іншымі варыянтамі
Накіраваны рэгулюючы клапан 4WE 10 D для Rexroth канкуруе з клапанамі Parker, Eaton і іншых буйных вытворцаў у катэгорыі NG10. Серыя D3W ад Parker прапануе аналагічны ціск каля 345 бар. Серыя Eaton DG4V-5 таксама працуе ў супастаўных дыяпазонах ціску, хоць характарыстыкі адрозніваюцца ў залежнасці ад мадэлі.
Варыянт Rexroth вылучаецца галоўным чынам убудаванай здольнасцю дэмпфавання. У той час як іншыя вытворцы вырабляюць надзейныя і хутка рэагуюць клапаны, многія з іх не ўключаюць у сябе ўбудаваную сістэму падаўлення ўдараў. Калі вам патрэбна такая функцыя, вам прыйдзецца дадаць знешнія дроселі або падушкі ў вашу сістэму, што займае месца і дадае складанасці.

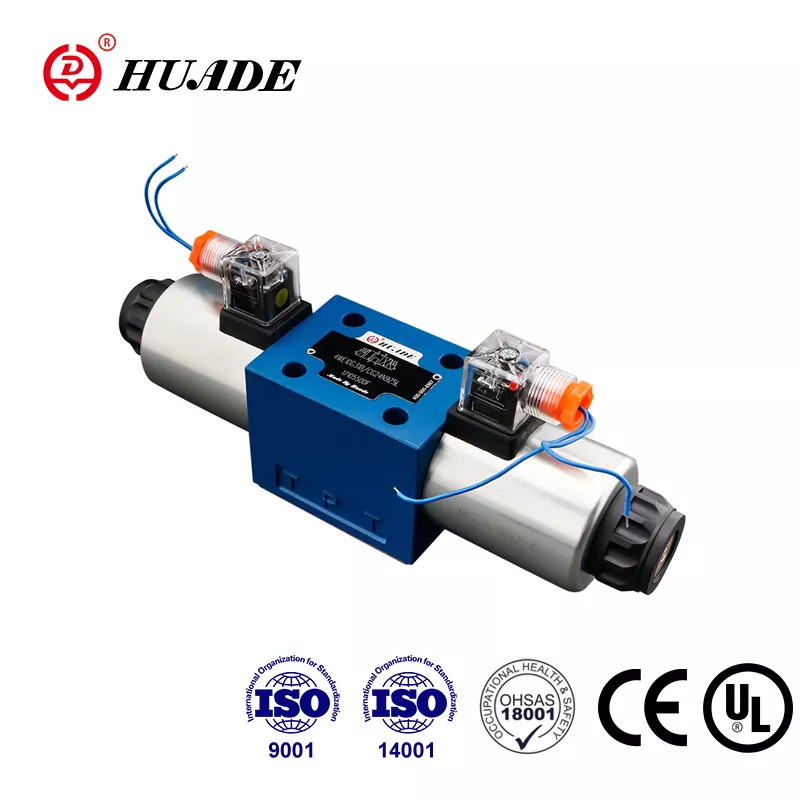

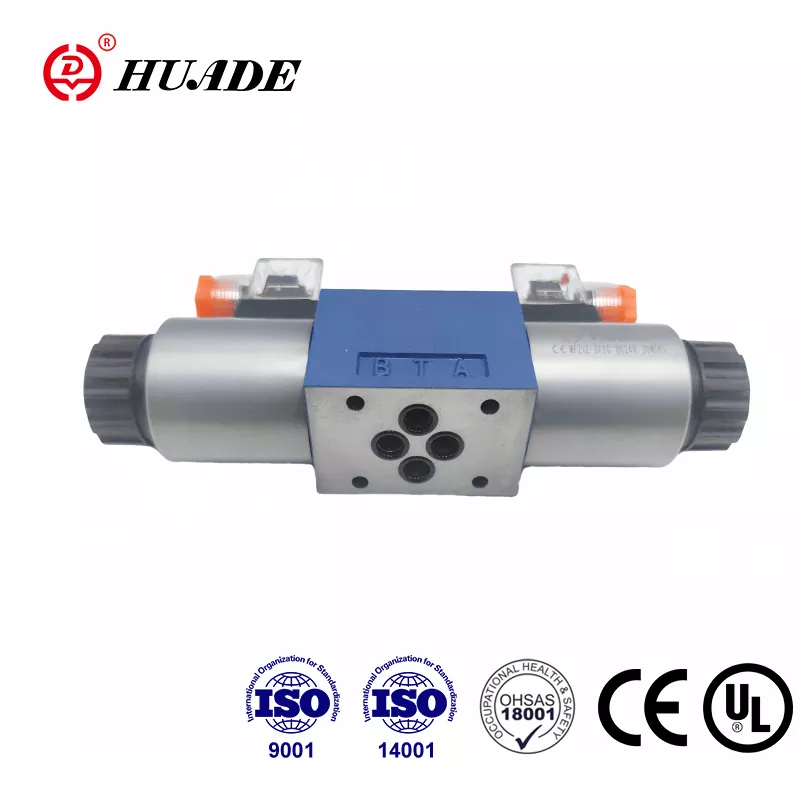

Ёсць таксама сумяшчальныя альтэрнатывы такіх кампаній, як Huade, якія прытрымліваюцца тых жа стандартаў мантажу і прапануюць больш нізкія цэны. Яны могуць добра працаваць для менш важных прыкладанняў, але вы павінны ўважліва параўнаць фактычныя характарыстыкі прадукцыйнасці, асабліва максімальную хуткасць патоку і дадзеныя аб доўгатэрміновай трываласці.
Меркаванні па ўстаноўцы
4WE 10 D мацуецца на падкладцы па стандартнай схеме ISO 4401-05. Адтуліны для нітаў размешчаны на адлегласці 80 на 32 міліметры адзін ад аднаго, што адпавядае галіновым стандартам для гэтага класа памераў. Гэтая стандартызацыя азначае, што вы часта можаце мяняць клапаны розных вытворцаў без змены канструкцыі калектара або падкладкі.
Пры ўсталёўцы клапана звярніце ўвагу на маркіроўку портаў. Порт P падключаецца да помпы, порты A і B ідуць да прывада, а порт T вяртаецца да рэзервуара. Атрыманне іх назад прывядзе да няправільнай працы сістэмы і можа пашкодзіць абсталяванне.
Распределитель 4WE 10 D для Rexroth можа працаваць пры тэмпературы навакольнага асяроддзя ад мінус 15 градусаў Цэльсія да 70 градусаў Цэльсія. Тэмпература гідраўлічнай вадкасці ўплывае на час пераключэння, таму што глейкасць алею змяняецца з тэмпературай. Калі ваша сістэма працуе ва ўмовах моцнага холаду або спякоты, вам можа спатрэбіцца ўлічыць гэта пры разліках часу.
Спецыяльныя варыянты для небяспечных зон
Для прымянення ў выбуханебяспечнай атмасферы Rexroth прапануе версіі гэтага клапана, сертыфікаваныя ATEX. Серыя WE...XE працуе ў асяроддзі зоны 2, дзе могуць прысутнічаць выбуханебяспечныя газы або пыл, але звычайна яны не чакаюцца. Серыя WE...XN спраўляецца з умовамі зоны 3 з меншай рызыкай выбуху.
Гэтыя выбухаабароненыя варыянты выкарыстоўваюць спецыяльныя канструкцыі шпулькі і ахоўныя корпуса, якія прадухіляюць крыніцы ўзгарання. Калі вы працуеце на нафтахімічных прадпрыемствах, горназдабыўных прадпрыемствах або марскіх платформах, вам спатрэбяцца гэтыя сертыфікаваныя версіі, каб адпавядаць правілам бяспекі.
Ваша сістэма ў будучыні
Па меры таго як прамысловыя сістэмы становяцца больш аўтаматызаванымі і звязанымі, магчымасці дыягностыкі становяцца больш каштоўнымі. У той час як базавы клапан 4WE 10 D з'яўляецца простым запорным клапанам, Rexroth прапануе мадэрнізаваную платформу пад назвай серыя 4WEH 10, якая дадае маніторынг становішча і электронную рэгуляванне ходу.
У гэтых прасунутых версіях выкарыстоўваецца тая ж правераная канструкцыя корпуса клапана і золотника, што і ў стандартнай 4WE 10 D, але яны ўключаюць датчыкі, якія паведамляюць, дзе знаходзіцца золотник. Гэтая зваротная сувязь дапамагае з прагнозным абслугоўваннем і кантролем стану. Калі вы будуеце сістэму, якая павінна адпавядаць стандартам Industry 4.0 або патрабуе сертыфікацыі функцыянальнай бяспекі, платформа 4WEH дае вам шлях абнаўлення без змены асноўнай канструкцыі гідраўлічнай схемы.
Робім правільны выбар
Накіраваны клапан 4WE 10 D для Rexroth уяўляе сабой трывалую сярэдзіну паміж прадукцыйнасцю і практычнасцю. Ён спраўляецца з высокім ціскам і хуткасцю патоку без празмернай распрацоўкі для простых прыкладанняў. Канструкцыя электрамагніта з мокрым штыфтам робіць абслугоўванне простым, а функцыя рэгулявання амартызацыі дапамагае абараніць адчувальныя сістэмы ад гідраўлічнага ўдару.
Калі вы выбіраеце гэты клапан, пераканайцеся, што вы разумееце, якую серыю вы атрымліваеце. Серыі 3X і 5X маюць некаторыя адрозненні ў паказчыках максімальнага ціску, прычым больш новыя версіі 5X дасягаюць 350 бар у параўнанні з 315 бар для некаторых старых варыянтаў. Калі вы выкарыстоўваеце шпулькі высокага напружання, такія як 96 В або 205 В пастаяннага току, памятайце, што вам трэба паменшыць максімальны расход на дзесяць працэнтаў, каб пазбегнуць перагрэву саленоіда.
Залогам доўгага тэрміну службы з'яўляецца падтрыманне належнай чысціні вадкасці і захаванне рэкамендаваных стандартаў фільтрацыі. Гэта неабавязкова, калі вы хочаце, каб клапан дасягнуў чаканага тэрміну службы. Пры добрым кіраванні вадкасцю і перыядычнай замене ўшчыльнення гэтыя клапаны могуць забяспечваць мільёны цыклаў у прамысловай эксплуатацыі.
Незалежна ад таго, распрацоўваеце вы новую сістэму або замяняеце існуючы клапан, 4WE 10 D прапануе правераную надзейнасць з дастатковай гнуткасцю, каб адпавядаць мноству розных прыкладанняў. Яго стандартызаваны ўзор мацавання і шырокі дыяпазон канфігурацый шпулі азначаюць, што вы звычайна можаце знайсці версію, якая адпавядае вашым патрэбам, без спецыяльных мадыфікацый.
