Пры працы з гідраўлічнымі сістэмамі выбар правільнага накіравальнага клапана можа парушыць або парушыць працу. Накіраваны рэгулюючы клапан WMM 10 ад Bosch Rexroth стаў папулярным выбарам у прамысловых умовах, і гэта нездарма. Гэты клапан з ручным кіраваннем спраўляецца з высокім ціскам і высокай хуткасцю патоку, захоўваючы пры гэтым надзейнасць, з якой цяжка параўнацца.
Што вылучае WMM 10
Накіраваны рэгулюючы клапан WMM 10 прызначаны для ручнога кіравання гідраўлічнай вадкасцю ў прамысловых машынах. Што адрознівае яго ад іншых, так гэта яго здольнасць вытрымліваць ціск да 315 бар у портах P, A і B з хуткасцю патоку да 160 літраў у хвіліну. Гэтыя лічбы важныя, таму што яны дазваляюць клапану кіраваць вялікімі гідраўлічнымі прывадамі без шкоды для часу водгуку або дакладнасці.
Клапан мае простую, але эфектыўную канструкцыю. Калі вы рухаеце ручную ручку, яна зрушвае ўнутраны золотник, які перанакіроўвае паток гідраўлічнай вадкасці. Гэта прамое механічнае злучэнне дае аператарам неадкладную зваротную сувязь і кантроль, што асабліва важна падчас наладкі машыны або ў надзвычайных сітуацыях. Час пераключэння звычайна складае ад 10 да 45 мілісекунд, у залежнасці ад глейкасці алею і сілы, якую вы прыкладаеце да ручкі.
Разуменне тэхнічных характарыстык
Накіраваны рэгулюючы клапан WMM 10 адпавядае стандарту памераў NG10, таксама вядомаму як D05 або CETOP 5. Гэтая стандартызацыя азначае, што клапан можа замяніць іншыя клапаны NG10 без змены вашай мантажнай пласціны. Клапан важыць ад 3,3 да 4,4 кілаграма і можа быць усталяваны ў любым становішчы, што дае вам гібкасць у распрацоўцы сістэмы.
Адна дэталь, якую часта забываюць, - гэта мяжа ціску ў зваротным канале. У той час як працоўныя порты вытрымліваюць ціск 315 бар, порт Т (зваротная лінія) дасягае максімальнага ціску 160 бар. Гэтая розніца мае значэнне, калі вы праектуеце свой гідраўлічны контур. Скачкі высокага ціску ў зваротнай лініі могуць прывесці да таго, што золотник нечакана заліпне або зрушыцца, таму многія інжынеры распрацоўваюць спецыяльныя зваротныя лініі нізкага ціску для сістэм, якія выкарыстоўваюць клапан накіраванага рэгулявання WMM 10.
Рабочая сіла, неабходная для пераключэння клапана, залежыць ад канфігурацыі. Мадэлі з спружынным вяртаннем патрабуюць сілы ад 18 да 20 Ньютанаў, у той час як версіі з фіксатарам (пазначаныя "F" у кодзе мадэлі) патрабуюць ад 30 да 40 Ньютанаў. Функцыя фіксатара фіксуе шпульку ў патрэбным становішчы, што карысна, калі вам трэба падтрымліваць настройку клапана, не трымаючы ручку.
Як прачытаць код мадэлі
Разуменне кода мадэлі дапаможа вам замовіць правільны клапан. Тыповы код, напрыклад 4WMM10E5X/F, разбіваецца на пэўныя кампаненты. «4» паказвае чатыры порта, «WMM» паказвае, што гэта рычажны клапан з ручным кіраваннем, «10» адносіцца да памеру NG10, «E» апісвае канфігурацыю золотника (у дадзеным выпадку ўсе парты заблакіраваны ў нейтральным становішчы), «5X» ідэнтыфікуе серыю кампанентаў, а «F» азначае, што ў яго ёсць фіксуючы механізм.
Сімвал спула рэальна ўплывае на тое, як паводзіць сябе ваша сістэма. Шпулька "E" блакуе ўсе порты ў нейтральным становішчы, што прадухіляе дрэйф у вашых прывадах. Шпулька "W" злучае ўсе порты з бакам у нейтральным становішчы, што разгружае помпа і памяншае назапашванне цяпла. Шпулька "J" стварае паслядоўную ланцуг, які падыходзіць для працы на нізкай хуткасці. Выбар няправільнага тыпу шпулі можа прывесці да праблем з прадукцыйнасцю, таму варта выдаткаваць час, каб зразумець патрэбы вашай сістэмы.
Сумяшчальнасць з гідраўлічнай вадкасцю
Распределитель накіравання WMM 10 працуе з рознымі гідраўлічнымі вадкасцямі, але кожны тып мае асаблівыя патрабаванні. Стандартныя мінеральныя алею, такія як HL або HLP, працуюць з ушчыльняльнікамі NBR або FKM і нармальна працуюць ва ўсім дыяпазоне ціску. Біяраскладальныя варыянты, такія як вадкасці HETG, таксама выкарыстоўваюць ушчыльненні з NBR або FKM, у той час як вадкасці HEES асабліва патрабуюць ушчыльненняў з FKM.
Вогнеўстойлівыя вадкасці, якія змяшчаюць ваду (ГФУ), ствараюць асаблівыя праблемы. Пры выкарыстанні вадкасцей HFC з накіраваным рэгулюючым клапанам WMM 10 неабходна абмежаваць перапад ціску да 50 бар замест звычайных 315 бар. Чаканы тэрмін службы клапана таксама зніжаецца на 50-100 працэнтаў з HFC вадкасцямі. Вам таксама неабходна папярэдне нагрузіць зваротны порт прыкладна да 20 працэнтаў перападу працоўнага ціску, каб прадухіліць кавітацыю. Гэтыя дадатковыя патрабаванні павялічваюць ваш агульны кошт валодання, таму ўлічыце гэта ў сваім рашэнні, калі вы разглядаеце вадкасць з ГФУ.
Дыяпазоны працоўных тэмператур залежаць ад матэрыялу ўшчыльнення. Ушчыльнення NBR працуюць ад мінус 30 да плюс 80 градусаў па Цэльсіі для самой вадкасці, у той час як тэмпература навакольнага асяроддзя павінна заставацца ў межах ад мінус 20 да плюс 70 градусаў Цэльсія. Ушчыльнення FKM прапануюць некалькі розныя дыяпазоны тэмпературы вадкасці ад мінус 20 да плюс 80 градусаў Цэльсія.
Падтрыманне вашай сістэмы ў чысціні
Чысціня алею робіць вялікую розніцу ў працы клапана. Накіраваны рэгулюючы клапан WMM 10 патрабуе чысціні вадкасці ў адпаведнасці з ISO 4406 класа 20/18/15 або вышэй. Гэта можа здацца тэхнічным празмернасцю, але забруджванне з'яўляецца асноўнай прычынай заліпання золотника ў клапанах з ручным кіраваннем. Нават дробныя часціцы могуць заціснуцца паміж золотником і адтулінай, у выніку чаго клапан завісне або будзе павольна рухацца.
Ўстаноўка якаснай сістэмы фільтрацыі акупляецца ў доўгатэрміновай перспектыве. Сярэдні час працы клапана да небяспечнай адмовы (MTTFd) дасягае 150 гадоў у чыстых умовах, што сведчыць аб надзвычайнай надзейнасці клапана. Большасць няспраўнасцей узыходзіць да знешніх фактараў, такіх як забруджанае масла, няправільная ўстаноўка або праца па-за вызначаным дыяпазонам ціску.
Агульныя праблемы і рашэнні
Заліпанне золотника з'яўляецца самай частай праблемай накіравальнага рэгулюючага клапана WMM 10. Звычайна гэта адбываецца, калі часціцы назапашваюцца вакол золотника або пры працы пры нізкіх тэмпературах з высокавязкім маслам. Рашэнне прадугледжвае падтрыманне належнай чысціні алею і забеспячэнне захавання глейкасці гідраўлічнай вадкасці ў дыяпазоне ад 2,8 да 500 квадратных міліметраў у секунду.
Нечаканы рух золотника ў версіях з фіксатарам можа адбыцца, калі скокі ціску ў зваротнай лініі пераадольваюць сілу ўтрымання ад 30 да 40 Ньютанаў. Гэта стварае небяспеку для бяспекі, таму што клапан можа зрушыць становішча без уводу аператара. Даданне зваротнага клапана ў зваротную лінію або праектаванне асобнага зваротнага контуру нізкага ціску вырашае гэтую праблему.
Уцечка ўшчыльнення ўзнікае з цягам часу, калі ўшчыльненні зношваюцца ў выніку нармальнай працы. Рэгулярны агляд выяўляе гэта рана, перш чым невялікія ўцечкі стануць сур'ёзнымі праблемамі. Пры замене ўшчыльненняў пераканайцеся, што матэрыял ушчыльнення адпавядае тыпу гідраўлічнай вадкасці.
Цэны і альтэрнатывы
Накіраваны рэгулюючы клапан WMM 10 ад Bosch Rexroth звычайна каштуе ад 1091 да 1114 долараў ЗША для камплектуючых OEM. Гэтая цана адлюстроўвае інжынерную якасць і сертыфікат, які пастаўляецца з брэндам Rexroth. Таннейшыя альтэрнатывы такіх вытворцаў, як Huade, вар'іруюцца ад 38 да 132 долараў ЗША і сцвярджаюць, што яны сумяшчальныя з NG10, але яны звязаны з рызыкай.

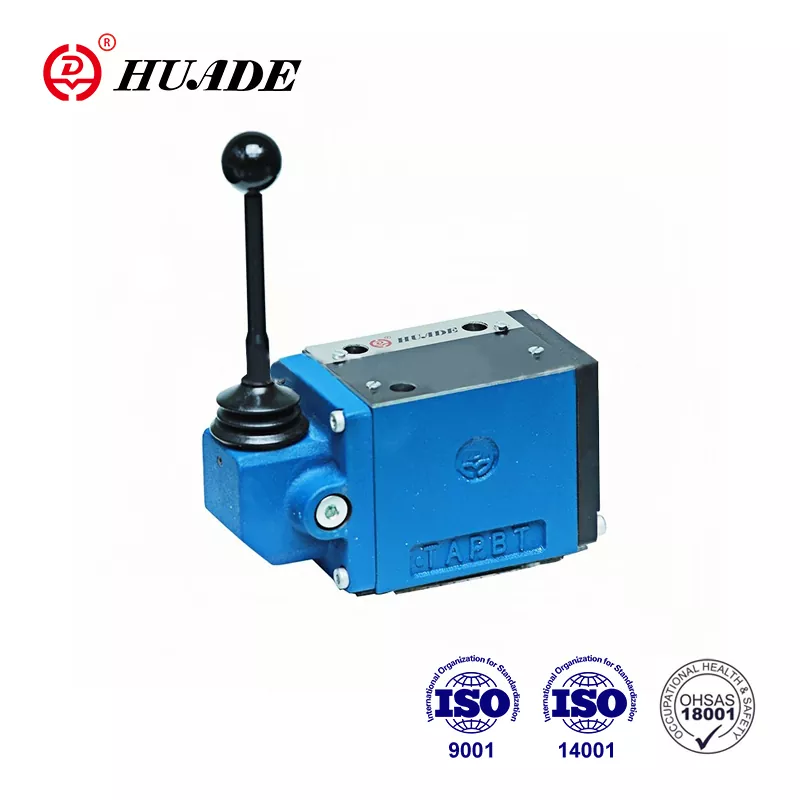

Кітайскія вытворцы вырабляюць падобныя па функцыянале клапаны па значна больш нізкіх коштах. Huade прапануе эквівалент WMM 10, які адпавядае асноўным характарыстыкам ціску 315 бар і расходу 160 літраў у хвіліну. Узнікае пытанне, ці апраўдвае эканомія патэнцыйныя рызыкі ў дакладнасці, якасці дакументацыі і доўгатэрміновай падтрымцы.
Пры параўнанні альтэрнатыў звяртайце пільную ўвагу на фактычныя характарыстыкі, а не толькі на нумар мадэлі. Некаторыя клапаны NG6 выкарыстоўваюць падобныя ўмоўныя пагадненні аб назвах, але атрымліваюць толькі 80 літраў у хвіліну, што будзе вузкім месцам вашай сістэмы. Пераканайцеся, што любая альтэрнатыва сапраўды забяспечвае прадукцыйнасць 160 літраў у хвіліну, што робіць накіравальны рэгулюючы клапан WMM 10 прыдатным для вялікіх прывадаў.
Лепшыя практыкі ўстаноўкі
Правільная ўстаноўка рэгулюючага клапана WMM 10 пачынаецца з мантажнай паверхні. Клапан усталёўваецца на падкладку, якая адпавядае стандартам DIN 24340 A або ISO 4401-05-04-0-05. Закруціце крапежныя балты ў адпаведнасці са спецыфікацыяй і выкарыстоўвайце правільныя ўшчыльненні паміж клапанам і падкладкай. Нават невялікія памылкі пры ўсталёўцы могуць прывесці да ўнутранай уцечкі або зніжэння прадукцыйнасці.
Памер трубы мае большае значэнне, чым многія разумеюць. Калі хуткасць патоку набліжаецца да 160 літраў у хвіліну, трубаправод нізкага памеру стварае празмерныя перапады ціску і награванне. Зваротная лінія асабліва мае патрэбу ў адпаведным памеры з-за больш нізкага ціску на Т-порт.
Для сістэм з высокай хуткасцю пераходнага патоку ўстаноўка дросельнага картрыджа ў канале P прадухіляе ўдарныя хвалі і кавітацыю. Картрыдж B08 з адтулінай 0,8 міліметра забяспечвае добрую адпраўную кропку, хоць для вашага канкрэтнага прымянення можа спатрэбіцца карэкціроўка. Гэта невялікае дадатак значна абараняе тэрмін службы клапана ў сістэмах з рэзкімі зменамі нагрузкі.
Стратэгія тэхнічнага абслугоўвання
Актыўны падыход да тэхнічнага абслугоўвання максімальна павялічвае 150-гадовы патэнцыйны тэрмін службы накіравальнага рэгулюючага клапана WMM 10. Рэгулярны аналіз алею выяўляе праблемы з забруджваннямі да таго, як яны пашкодзяць клапан. Тэставанне павінна ўключаць як мінімум колькасць часціц, глейкасць і ўтрыманне вільгаці.
Інтэрвалы замены фільтраў залежаць ад умоў працы і ступені забруджвання. У асяроддзі з высокай запыленасцю можа спатрэбіцца штомесячная замена фільтра, у той час як у чыстых прамысловых умовах можа спатрэбіцца некалькі месяцаў. Не чакайце, пакуль спрацуюць сігналы трывогі перападу ціску, перш чым мяняць фільтры, бо некаторыя пашкоджанні, магчыма, ужо адбыліся.
Замена ўшчыльнення адбываецца па прадказальным графіку, заснаваным на гадзінах працы і цыклах ціску. Наяўнасць пад рукой запасных камплектаў ушчыльняльнікаў скарачае час прастою, калі патрабуецца замена. Задакументуйце сваю дзейнасць па тэхнічным абслугоўванні, каб усталяваць шаблоны, якія дапамогуць прадказаць будучыя патрэбы.
Калі выбіраць WMM 10
Накіраваны рэгулюючы клапан WMM 10 вылучаецца ў прыкладаннях, дзе ручное кіраванне дае перавагі перад электрычным прывадам. Працэдуры наладжвання машыны часта атрымліваюць карысць ад прамога адчування і неадкладнай рэакцыі ручных клапанаў. Сістэмы аварыйнага адключэння таксама аддаюць перавагу ручным клапанам, таму што яны працуюць нават пры збоях у электрычнасці.
Вялікая будаўнічая тэхніка, станкі і прэсы ўяўляюць сабой тыповае прымяненне WMM 10. Спалучэнне магутнасці высокага ціску і высокай хуткасці патоку адпавядае патрабаванням вялікіх гідраўлічных цыліндраў і рухавікоў. Параметр фіксацыі добра працуе для размяшчэння прыкладанняў, дзе вам трэба заблакіраваць налады падчас выканання іншых задач.
Аднак клапан не падыходзіць для кожнай сітуацыі. Аўтаматызаваныя сістэмы, якія патрабуюць дыстанцыйнага кіравання, павінны замест гэтага выкарыстоўваць клапаны з электрычным прывадам. Прыкладанням, якія патрабуюць дакладнага кантролю патоку, акрамя простага ўключэння і выключэння, могуць спатрэбіцца прапарцыйныя клапаны. Разуменне гэтых абмежаванняў дапаможа вам выбраць правільны клапан для вашых канкрэтных патрэб.
Заключныя меркаванні
Накіраваны рэгулюючы клапан WMM 10 прадстаўляе спелую гідраўлічную тэхналогію, якая забяспечвае надзейную працу пры правільным ужыванні. Яго намінальны ціск 315 бар і прапускная здольнасць 160 літраў у хвіліну ставяць яго ў лік самых магутных ручных клапанаў у класе памераў NG10. Лічба 150-гадовага MTTFd адлюстроўвае салідную тэхніку, хаця дасягненне гэтага патрабуе ўвагі да чысціні сістэмы і належнага абслугоўвання.
Пры распрацоўцы новай сістэмы або замене існуючага клапана засяродзьцеся на адпаведнасці магчымасцей клапана вашым рэальным патрабаванням. Не думайце, што больш высокія характарыстыкі заўсёды азначаюць лепшую прадукцыйнасць. Накіраваны рэгулюючы клапан WMM 10 належнага памеру і абслугоўваны праслужыць больш, чым большасць машын, якімі ён кіруе.
Рашэнне паміж OEM і альтэрнатыўнымі пастаўшчыкамі ў канчатковым рахунку залежыць ад вашай талерантнасці да рызыкі і разліку агульнай кошту. Першапачатковыя адрозненні ў кошце выглядаюць прывабна, але ўлічваюць кошт тэхнічнай падтрымкі, якасць дакументацыі і гарантыйнае пакрыццё. Для крытычна важных прыкладанняў, дзе час прастою патрабуе вялікіх выдаткаў, варыянт OEM звычайна мае фінансавы сэнс, нягледзячы на больш высокую пачатковую цану.
Разуменне тэхнічных дэталяў накіравальнага рэгулюючага клапана WMM 10 дапаможа вам прымаць абгрунтаваныя рашэнні аб характарыстыках, усталяванні і абслугоўванні. Гэтыя веды непасрэдна ператвараюцца ў лепшую прадукцыйнасць сістэмы і больш працяглы тэрмін службы кампанентаў, што ў канчатковым выніку паляпшае ваш вынік.
