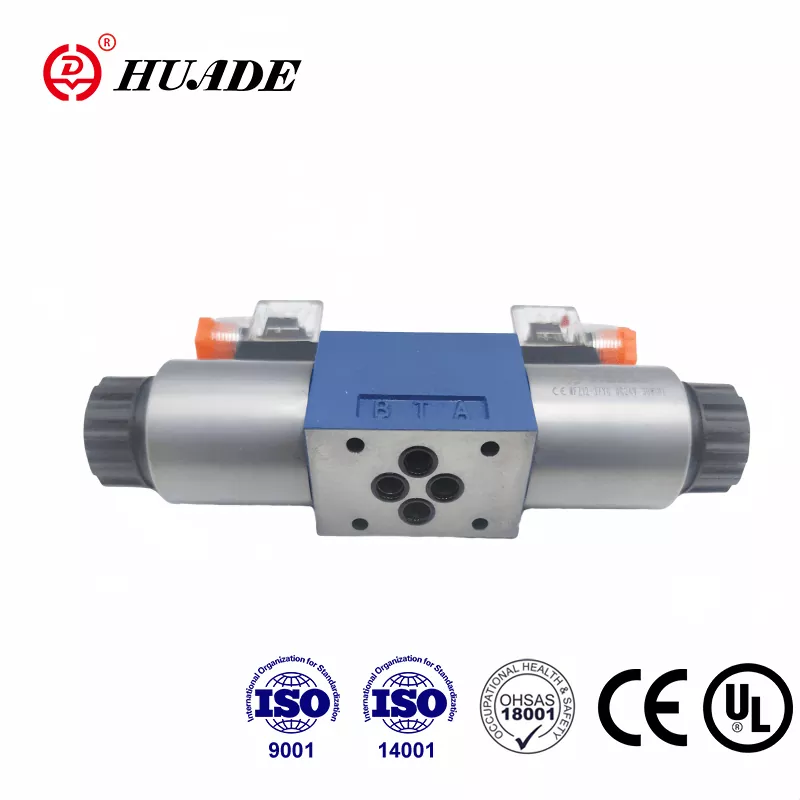

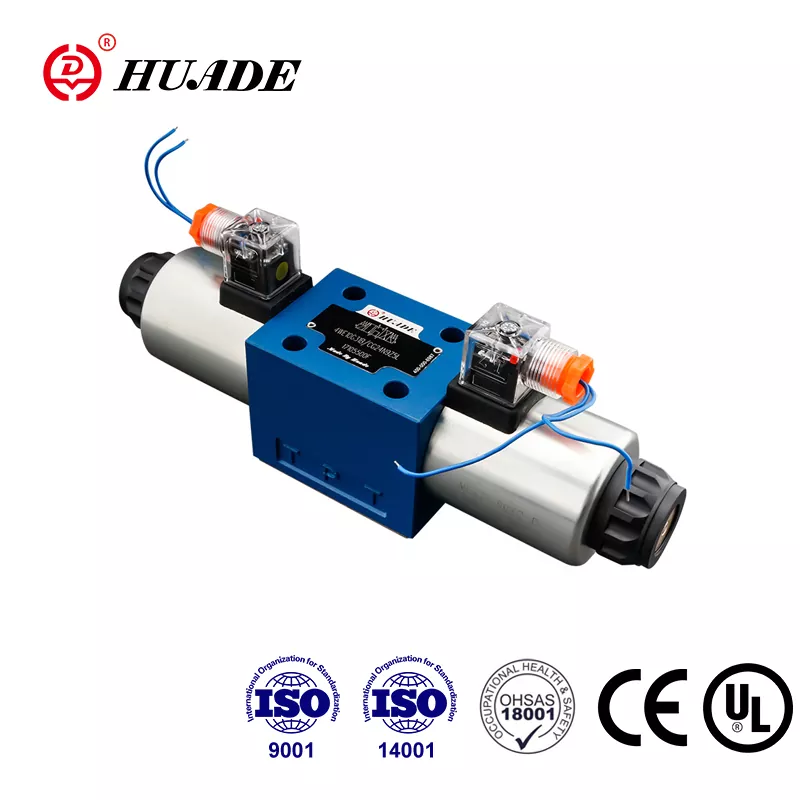

Накіравальны клапан кіравання 4W 10 E для Rexroth

Створанае стратэгічным партнёрствам паміж кітайскімі і нямецкімі ўрадамі ў 1979 годзе, Huade Hydraulic стаў вядучым вытворцам гідраўлічнай прамысловасці ў Кітаі. Huade® Defental Spool Valve Type 4we 10 E можа цалкам замяніць Rexroth® той жа мадэлі. Huade выклікае вялікі стрэс на якасць з больш чым 750 штук прасунутага вытворчага абсталявання, імпартаванага з усяго свету. 4W 10 серыі клапана электрамагнітнага зыходу перадалі сертыфікацыі UL. Ён больш прасунуты ў тэхналогіі і больш трывалы, чым аналагічныя прадукты ў гэтым радку. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Huade® Hydraulic накіраваныя клапаны ўдзельнічаюць у многіх нацыянальных праектах па трансфармацыі тэхнічнай і абароннай тэхнікі з -за надзейных паказчыкаў.

Параметр прадукту накіраванага кантрольнага клапана 4WE 10 E для Rexroth

Прадукт функцыі кіравання напрамкам 4W 10 E для Rexroth

Асаблівасці:

▶ Прамы электрамагнітны клапан, які кіруецца накіраванай шпулькай у якасці стандартнай версіі

▶ Мокрая штыфта пастаяннага току або электрамагніт пераменнага току са здымнымі шпулькамі

▶ Доўгае жыццё

▶ Ідэальныя абрысы

▶ Неабавязковая рука перанакіравана

▶ Шпулькі могуць быць заменены, не адкрываючы камерную камеру ціску

▶ Выбар альбо цэнтральных, альбо асобных электрычных злучэнняў

▶ Партаванне ўзору да DIN 24 340 Форма A, ISO 4401 і Cetop - RP 121H

Функцыі, раздзел накіраванага клапана кіравання 4WE 10 E для Rexroth

Накіраваныя клапаны 4w 10 у асноўным складаюцца з корпуса (1), аднаго або двух электрамагнітаў (2), кантрольнай шпулькі (3) і адной або двух зваротных спружын (4). У стане спакою, кантрольная шпулька (3) утрымліваецца ў цэнтральным або першапачатковым становішчы пры дапамозе вяртання спружын (4) (за выключэннем выпадкаў імпульсных шпулек). Кантрольная шпуля (3) кіруецца мокрымі электрамагнітамі (2). Сіла электрамагнітнага (2) дзейнічае на кантрольную шпульку (3) і перамяшчае яго з становішча адпачынку ў патрэбнае канчатковае становішча. Гэта дазваляе свабодны паток ад Р да А і Б да Т або Р да В і А да Т.

На дэгідарацыі электрамагнітнага (2) кантрольную шпульку (3) вяртаецца ў зыходнае становішча па вяртанні спружыне (4).

Неабавязковая ручная ручка (5) Пеміты кіравання шпулькай (3), якая будзе перамяшчацца без падвяшчання электрамагнітаў.

Дыяграма структуры SE серыі 10 30B

Звярніце ўвагу на кірунак кіравання 4WE 10

1. Вадкасць павінна быць адфільтравана. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць запячатаны і на паветраным уваходзе павінен быць усталяваны паветраны фільтр.

3. Прадукцыя без падпласці пры выхадзе з фабрыкі.

4. Шрубы, якія фіксуюць клапан, павінны быць выбраны і выкарыстаны ў адпаведнасці з узорам кнігі.

5. Шырокасць паверхні, звязанай з клапанам, патрабуецца 0,8.

6. Аздабленне павярхоўнага штучнага кавалка патрабуецца да 0,01/100 мм.
