Прынцып працы клапана ZDC заснаваны на механізме дросельнай і кампенсацыі ціску. ZDC, які ўваходзіць у лічыльнік, звычайна выкарыстоўваецца разам з прапарцыйным накіраваным клапанам WRZ для рэгулявання патоку, кантралюючы адтуліну дросельнай засланкі, выкарыстоўваючы кампенсатар ціску, каб захаваць розніцу ціску да і пасля канстанты дросельнай засланкі, што дасягнула кампенсацыі нагрузкі. Гэта робіць хуткасць прывада не ўплывае на змены нагрузкі, павышаючы стабільнасць і дакладнасць кіравання сістэмай.
| Памер | 10 | 16 | 25 |
| Паток (л/мін) | 85 | 150 | 325 |
| Вага (кг) | 3 | 3.5 | 8.9 |
| Працоўны ціск (MPA) PMAX | A 、 b 、 p | 35 | |
| T | 25 | ||
| X | 3 да 10 | ||
| Y | да 3. (толькі пры выкарыстанні з портам, які працуе прапарцыйны клапан кірунку, Othenwise 15) | ||
| Ступень утрымання | ≤20 (рэкамендую 10) | ||
Асаблівасці:
D
▶ Двухбаковы версію "P"
▶ 3-бальная версія "P T" (NS10-25)
▶ Кантроль патоку пры працы разам з прапарцыйным накіраваным клапанам
Прыкладанне:
ZDC, які ўваходзіць у лічыльнік, шырока выкарыстоўваецца ў металургічнай тэхніцы, металургічнай тэхніцы, металургічнай тэхніцы.
Клапаны ZDC, якія ўваходзяць у лічыльнік, з'яўляюцца непасрэднымі кампенсатарамі пад ціскам 2 ці 3-х бакоў.
Яны выкарыстоўваюцца для кампенсацыі нагрузкі ў якасці кампенсатара ціску ў канале P.
Гэтыя клапаны ў асноўным складаюцца з корпуса (1), кантрольнай шпулькі (2), спружыны сціску (3) з спружыннай шайбай (4) і вечкам (5) з убудаваным шатлавым клапанам (6).
Спропскую спружыну (3) змяшчае кантрольную шпульку (2) у адкрытым становішчы ад Р1 да Р, калі дыферэнцыяльны ціск P1 да A1 або P1 да B1 менш за 1,0 МПа.
Калі дыферэнцыял ціску перавышае 1.O MPA, то кантрольная шпуля (2) перамяшчаецца налева, пакуль не будзе адноўлены дыферэнцыял ціску.

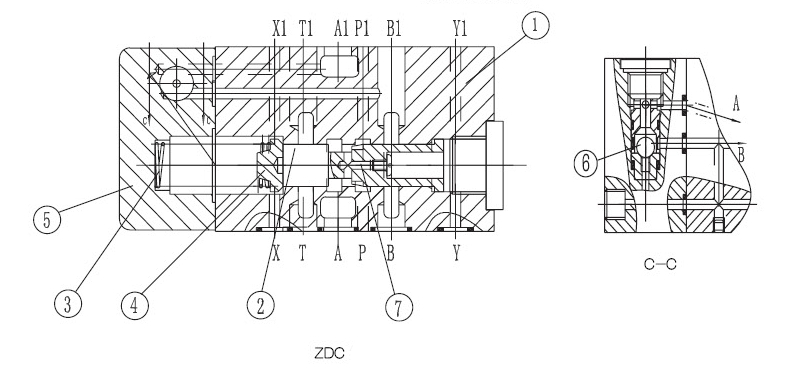

Структура Вынаходчыка па лічыльніку ZDC

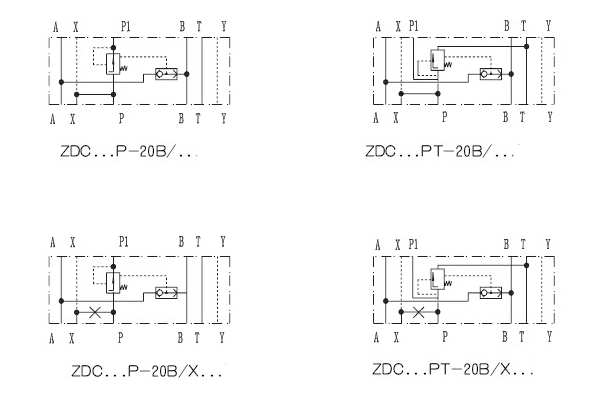

Сімвалы кампенсатара ZDC, які ўваходзіць у лічыльнік, ZDC
