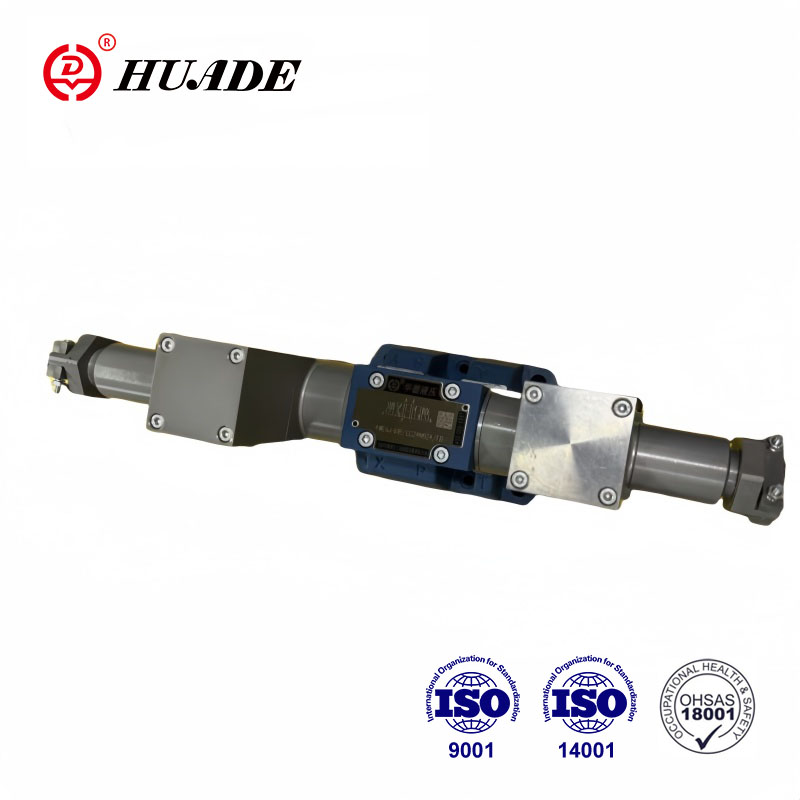

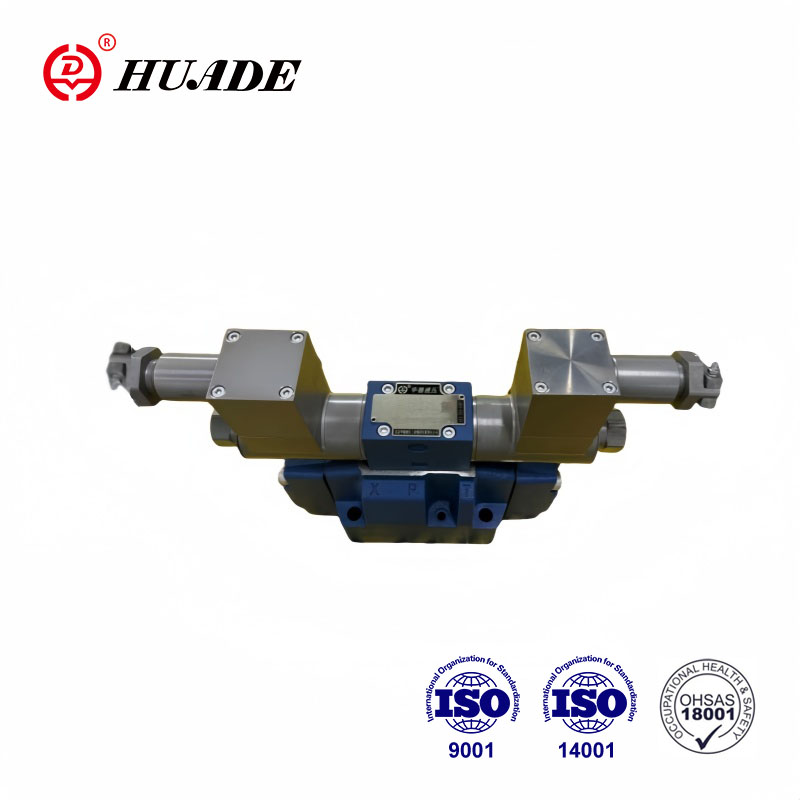

Гідраўлічныя клапаны Huade, якія не ўяўляюць выбух, прымаюць спецыяльныя тэхналогіі дызайну і вытворчасці, выкарыстоўваючы карозійныя ўстойлівыя да якасных матэрыялаў. Серыя VE10, якія не ўяўляюць выбух, шырока выкарыстоўваюцца ў месцах з выбуханымі небяспекамі, такімі як горназдабыўная, вугальная і хімічная прамысловасць. Huade - надзейны нацыянальны брэнд у Кітаі. На заводзе ёсць перадавыя тэхналогіі вытворчасці і тэставае абсталяванне і звяртаюць вялікую ўвагу на якасць прадукцыі.
| Тэхнічныя дадзеныя | ||
| Выпраўленне становішча | Неабавязковы | |
| Дыяпазон тэмператур навакольнага асяроддзя (℃) | -30 да +50 (ушчыльненне NBR) | |
| Ад -20 да +50 (ушчыльненне FKM) | ||
| Вага | Адзінкавы электрамагніт (кг) | 5.9 |
| Двайныя электрамагніты (кг) | 8.9 | |
| Max.operating ціск | Port P, A, B (бар) | 350 |
| Порт Т (бар) | 210 | |
| Калі працоўны ціск перавышае значэнне дазволу, сімвал Spool A і B павінны зрабіць порт t для асушэння | ||
| Макс. хуткасць патоку (л/мін) | 120 | |
| Перасек патоку (пераключэнне нейтральнага становішча) | Версія V (мм2) | 11 (A/B → T); 10,3 (P → A/B) |
| Версія W (мм2) | 2,5 (A/B → T) | |
| Версія Q (мм2) | 5,5 (A/B → T) | |
| Вадкі | Мінеральнае алей, прыдатнае для ўшчыльнення NBR і FKM | |
| Эфір фасфатаў для ўшчыльнення FKM | ||
| Дыяпазон тэмпературы вадкасці (℃) | -30 да +80 (ушчыльненне NBR) | |
| -20 да +80 (ушчыльненне FKM) | ||
| Дыяпазон глейкасці мм2/s | 2,8 да 500 | |
| Ступень забруджвання | Максімальная дапушчальная ступень забруджвання вадкасцю: 9 клас NAS 1638 або 20.18.15, ISO4406 | |
| Электрычныя дадзеныя | ||
| Тып напружання | DC | |
| Даступнае напружанне (V) | 12, 24, 36, 110 | |
| Дапушчальнасць напружання (намінальнае напружанне) % | -15 да +10 | |
| Спажыванне электраэнергіі (W) | 35 | |
| Працоўны цыкл | Няспынны | |
| Пераключыў час з ISO 6403 | ON (MS) | 45 да 60 |
| Выключана (MS) | Ад 20 да 30 | |
| Пераключаная частата (раз/г) | Да 15000 | |
| Клас абароны ў адпаведнасці з DIN 40050 | IP65 | |
| Макс. Тэмпература шпулькі (℃) | +150 | |
Асаблівасці:
▶ Непасрэдна эксплуатуецца тып, устойлівы да выбуху электрамагнітнага кірунку кірунку слайд-клапан, выкарыстоўваецца ў якасці стандарту
▶ din24 340 Тып на мантажнай паверхні ISO 4401
.
▶ 90 ° Паваротны выбух абароны электрамагніта
.
Прыкладанне:
Мы ўводзім выбух, які не ўяўляе сабой выбуханы клапан, які кіруецца электрамагнітам абароны выбуху, які выкарыстоўваецца для кантролю запуску, прыпынку і патоку алейнай вадкасці.
Накіравальны кантрольны клапаны складаюцца з корпуса (1), аднаго або двух электрамагнітаў (2), кантрольнай шпулькі (3) і адной або дзвюх зваротных спружын (4). У дэкаратыўным стане кантрольная шпулька (3) утрымліваецца ў нейтральным або зыходным становішчы пры дапамозе вяртання спружын (4) (за выключэннем пульсавых шпулек). Кантрольная шпуля (3) прыводзіцца ў дзеянне з дапамогай вільготных электрамагнітных штыфтаў (2).
Каб гарантаваць здавальняючую эксплуатацыю, неабходна запусціць, каб камера электрамагнітнага ціску была запоўнена алеем.
Кантрольная шпуля (3) перамяшчаецца ў чаканае становішча электрамагнітным (2) і штурхаючы стрыжань (5), і
Гэта дае свабодны паток ад р да Aand B да T або P да B і A да T.
Калі выключаецца электрамагніт абароны выбуху (2), элемент кіравання клапанам (3) наштурхоўваецца
да зыходнага становішча пры дапамозе перазагрузкі спружыны (4).
Структура электрамагнітнага клапана WE10 WE10
Сімвалы
