Клапан патоку 2FRM - гэта 2-баковы клапан рэгулявання патоку. Ён выкарыстоўваецца для дросселирования. Huade® сапраўды з'яўляецца надзейным брэндам у Кітаі. Дзякуючы двум доўгатэрміновым супрацоўніцтву з Rexroth, клапаны рэгулявання патоку Huade® сумяшчальныя з той жа серыяй, прапанаванай Rexroth. Незалежна ад якасці прадукцыі, тэхналагічных інавацый, абслугоўвання кліентаў або рэпутацыі брэнда, Huade Hydraulic добра паказала сябе і заваявала шырокую рэпутацыю на рынку і ў спажыўцоў.
|
Генерал |
|
|
Гідраўлічная вадкасць |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
Дыяпазон тэмператур (℃) |
-30 да +80 |
|
Дыяпазон глейкасці (мм²/с) |
Ад 10 да 800 |
|
Сэндвіч-пласціна выпрамніка |
|
|
Максімальны расход (л/мін) |
15 |
|
Працоўны ціск (МПа) |
да 21 |
|
Ціск расколіны (МПа) |
0.1 |
|
Вага (кг) |
0.6 |
|
2-хадавой клапан рэгулявання патоку |
||||||||
|
Плынь. qv макс. (л/мін) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p са свабодным зваротным патокам B → A, залежыць ад qv (МПа) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Кіраванне патокам |
тэмпературна-стабільны |
±5% |
±3% |
± 2% |
||||
|
стабільны ціск (да |
±2% |
4% |
||||||
|
Працоўны ціск, макс. порт А (МПа) |
да 21 |
|||||||
|
Мінімальны дыяпазон перападу ціску (МПа) |
0,3 да 0,5 |
0,6~0,8 |
||||||
|
Ступень забруджвання (мкм) |
25 (Q<5 л/мін) |
10 (Q <0,5 л/мін) |
||||||
|
Вага (кг) |
1.6 |
|||||||
Асаблівасці:
▶ Схема пераносу ў адпаведнасці з DIN 24 340, ад A, ISO 4401 і CETOP - RP 121H
▶ Абмежавальнік ходу кампенсатара ціску, дадаткова
▶ Памяншэнне скачка пры запуску
▶ Кантроль патоку ў абодвух кірунках з дапамогай сэндвіч-пласціны выпрамніка

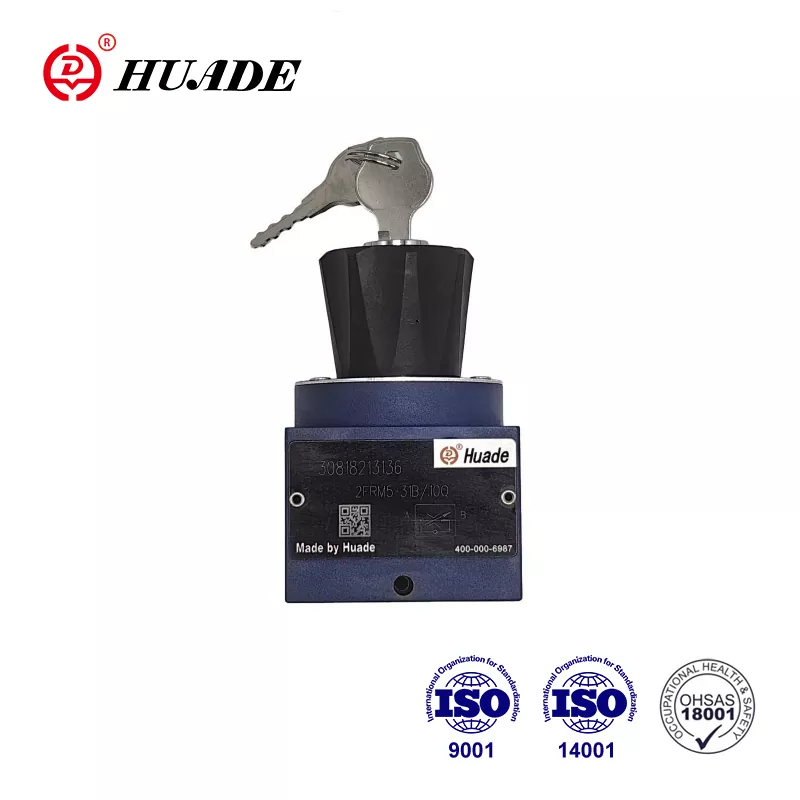

▶ Паваротная ручка, якая замыкаецца
Ужыванне:
Клапан рэгулявання патоку тыпу 2FRM - гэта 2-баковы клапан рэгулявання патоку, які выкарыстоўваецца для дросселіравання і не залежыць ад ціску і тэмпературы.
2-хадавой клапан рэгулявання патоку 2FRM у асноўным складаецца з корпуса (1), задаючага элемента (2), адтуліны (3), кампенсатара ціску (4), дадаткова з абмежавальнікам ходу, а таксама зваротнага клапана (5) і выкарыстоўваецца для рэгулявання плыні пры нізкім ціску і залежнасці ад тэмпературы.
Пярочны перасек дросселіравання задаецца кручэннем ніта крывой (7). Каб падтрымліваць паток пастаянным незалежна ад ціску ў кропцы дросселіравання (8), падключаецца кампенсатар ціску (4). Умераная незалежнасць з'яўляецца вынікам таго, што кропка дросселіравання пабудавана як адтуліна.
Свабодны зваротны паток з В у А адбываецца праз зваротны клапан (5).
Для таго, каб дасягнуць кантраляванага скразнога патоку клапана ў любым кірунку, ёсць магчымасць усталяваць сэндвіч-пласціну выпрамніка тыпу Z4S ніжэй клапана рэгулявання патоку.
Структура клапана рэгулявання патоку 2FRM 5
Сімвал клапана рэгулявання патоку 2FRM 5
