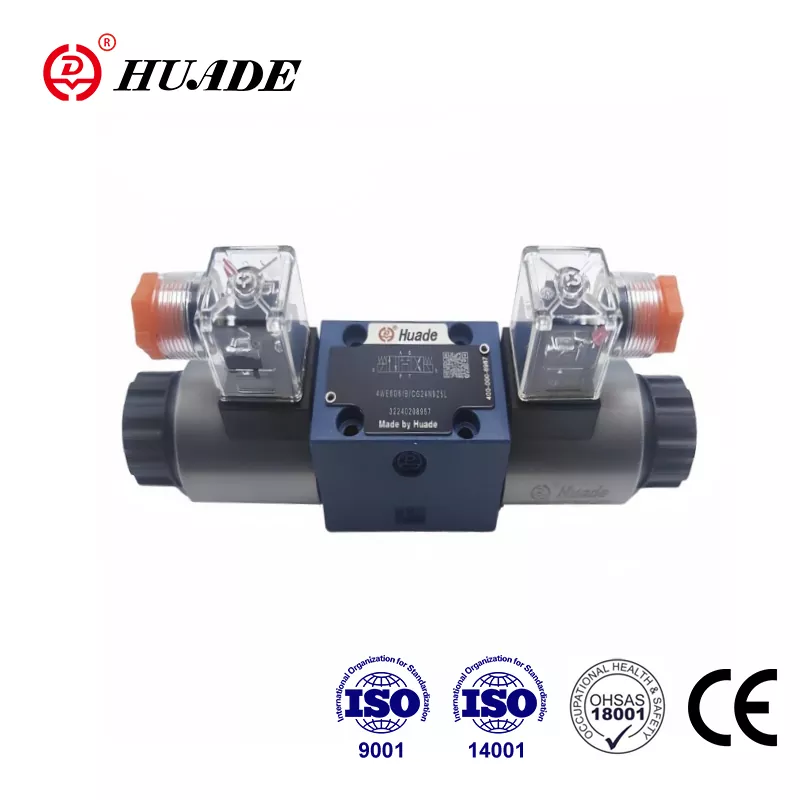

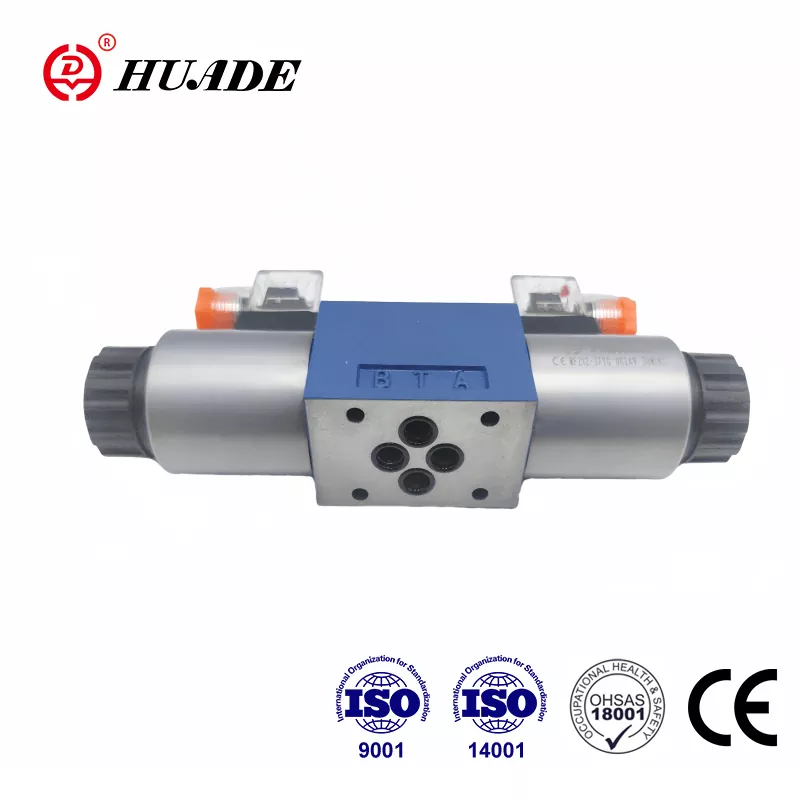

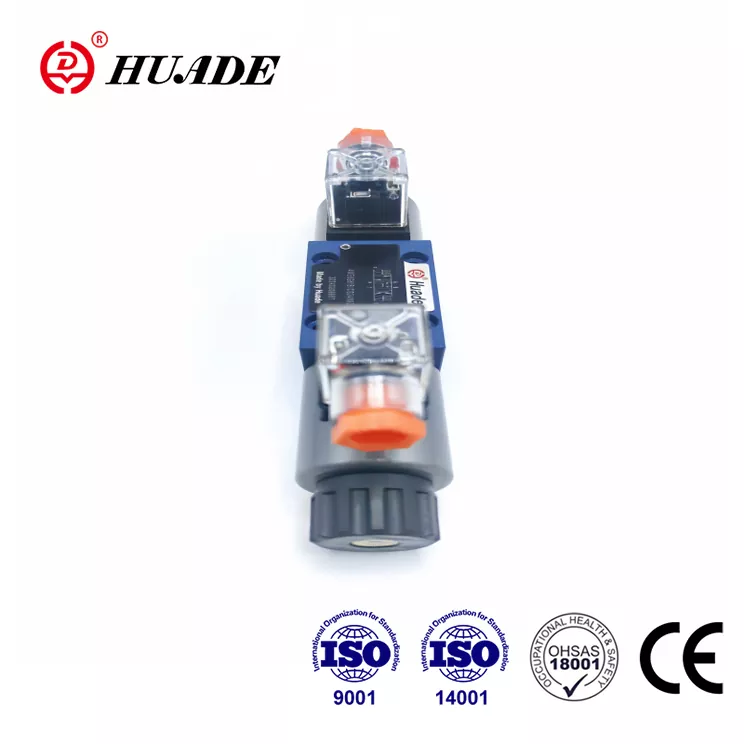

4W6 серыі Huade Hydraulics выкарыстоўвае тыя ж вытворчыя стандарты, што і Rexroth, які можа замяніць серыю Reakroth Defental Valve 4W6. Серыя Huade 4W6-гэта электрамагнітны, 4-бальны/3-пазіцыйны кіруючы клапан кіравання, распрацаваны ў якасці прамой замены для эквівалентнай серыі Rexroth. З аднолькавымі памерамі партавання і параметрамі прадукцыйнасці, накіраваны клапан 4W6 забяспечвае бесперашкодную інтэграцыю ў існуючыя гідраўлічныя сістэмы, прапаноўваючы эканомію 20-30%.
| Гідраўлічны | |||
| Max.operating Ports Ports A, B, P (MPA) | да 35,0 | ||
| Порт T (㎫) | 21 (-); 16 (～) | ||
| З сімваламі A і B порт T павінен быць выкарыстаны ў якасці зліўнага порта, калі працоўны ціск вышэй за дазволены ціск у рэзервуары. | |||
| Max.flow (л/мін) | 80 (-); 60 (～) | ||
| Ціск вадкасць | Мінеральныя алею або эфір фасфатаў | ||
| Дыяпазон глейкасці (MM2/S) | 2,8 ~ 500 | ||
| Дыяпазон тэмпературы вадкасці ціску （℃） | -30 ～+80 | ||
| Ступень забруджвання | Максімальная дапушчальная ступень забруджвання гідраўлічнай вадкасці да NAS 1638 Class9. Таму мы рэкамендуем фільтр з мінімальнай хуткасцю ўтрымання β10≥75 | ||
| Электрычны | |||
| Тып напружання | DC | AC 50/60 Гц | |
| Даступныя напружання (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60 Гц | ||
| Спажыванне электраэнергіі (W) | 30 | ||
| Утрыманне магутнасці (VA) | - | 50 | |
| Уключэнне магутнасці (VA) | - | 220 | |
| Падатак | няспынны | ||
| Час пераключэння на IS0 6403 | ON (MS) | Ад 25 да 45 | 10 да 20 |
| Выключана (MS) | 10 да 25 | 15 да 40 | |
| Абарона да DIN | IP 65 | ||
| Частата пераключэння (цыклы/г) | да 15000 | да 7200 | |
▶Увядзіце:Салекноідны, накіраваны на шпулькі
▶Пазіцыі/парты:4-разовы, 3-пазіцыйны
▶Рэйтынг ціску:Да 315 бар
▶Ёмістасць патоку: да 80 л/мін
▶Параметры напружання:24V DC / 110V AC / 220V AC
▶Памер порта:Ng6
▶Ушчыльненне матэрыялаў:NBR/FKM
Перавагі супраць Рэксрота
Накіраваныя клапаны 4WE6 HOHUADE могуць цалкам узаемазаменныя з той жа серыяй, якую прапануе Rexroth, напрыклад, адпаведныя памеры мантажу, партаванне і электрычныя раздымы.
✔ Накіраваныя клапаны Huade 4W6 больш эканамічна з пункту гледжання лакалізаванага вытворчасці памяншае час і цэнаўтварэнне.
✔ Huade мае строгую сістэму інспекцыі QC, якая кожная прадукцыя будзе на 100% правераны на ўцечку, стабільнасць ціску і тэрмін службы цыкла.
Тыповыя прыкладанні
Дыекцыйныя кіраванні Huade 4WE6 дзіка выкарыстоўваюцца ў мабільнай гідраўліцы, прамысловай тэхніцы і сістэмах аднаўляльных крыніц энергіі ECT.

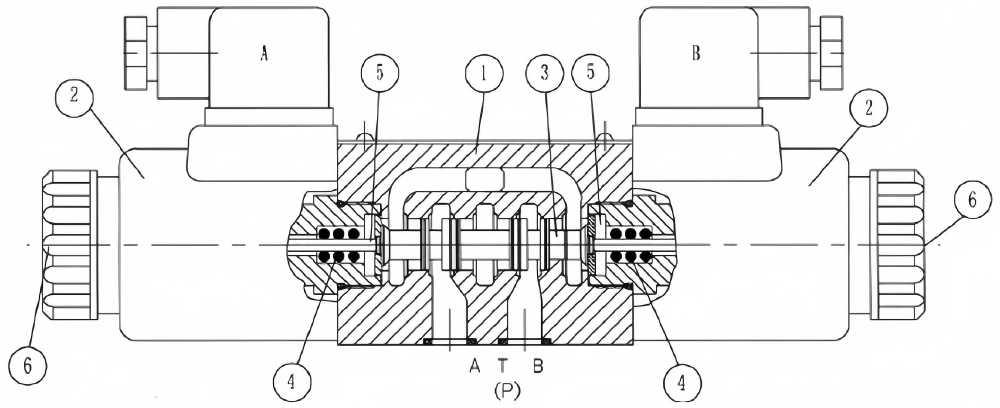

Дыяграма структуры 4w6 61b

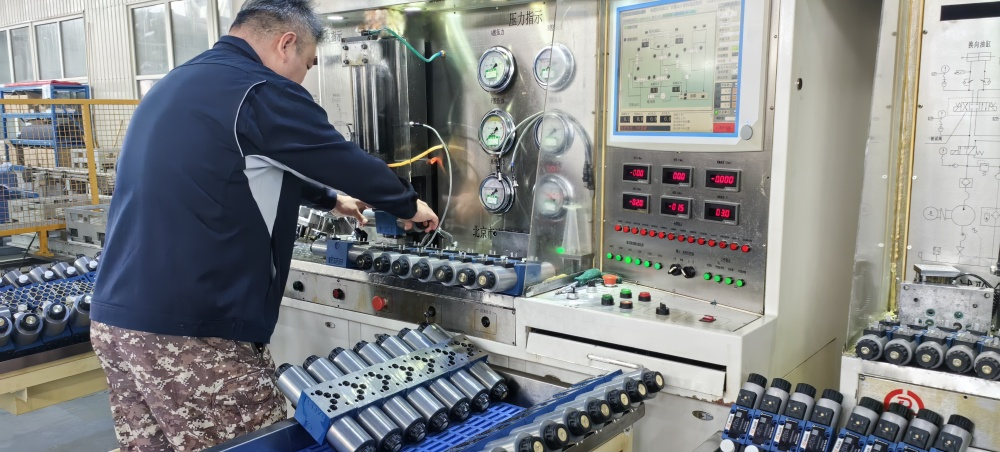

Стрэсавае выпрабаванне

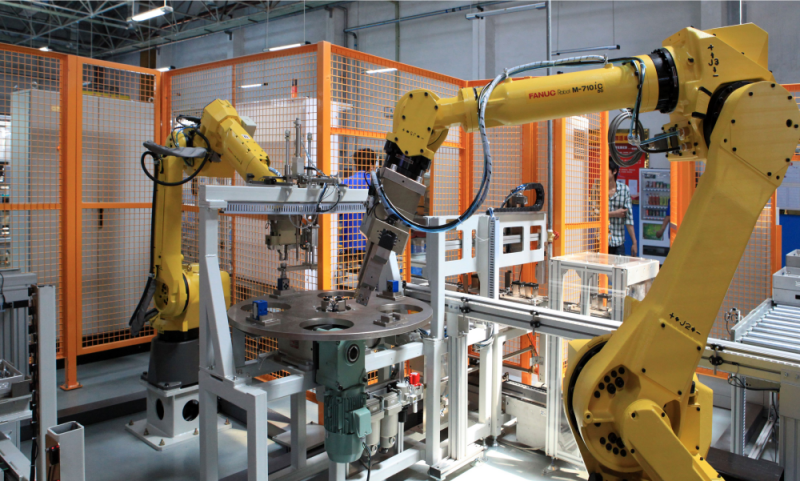

Аўтаматычны маніпулятар
