Вы калі-небудзь задумваліся, як гідраўлічныя машыны кіруюць сваімі магутнымі рухамі? Сакрэт крыецца ў простых, але неабходных кампанентах, якія называюцца клапанамі. Сёння мы вывучым адзін з самых асноўных, але важных тыпаў: 2-хадавыя гідраўлічныя клапаны.

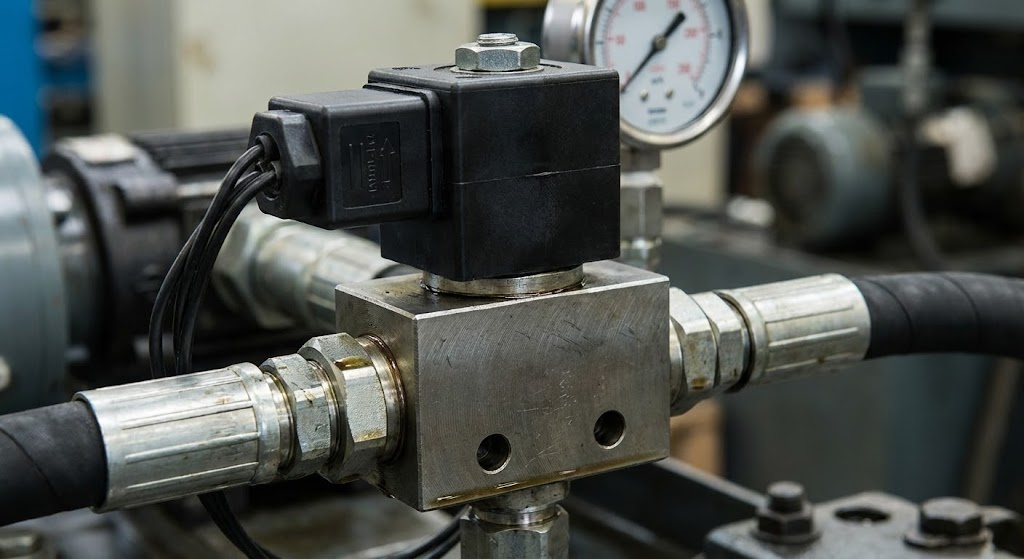

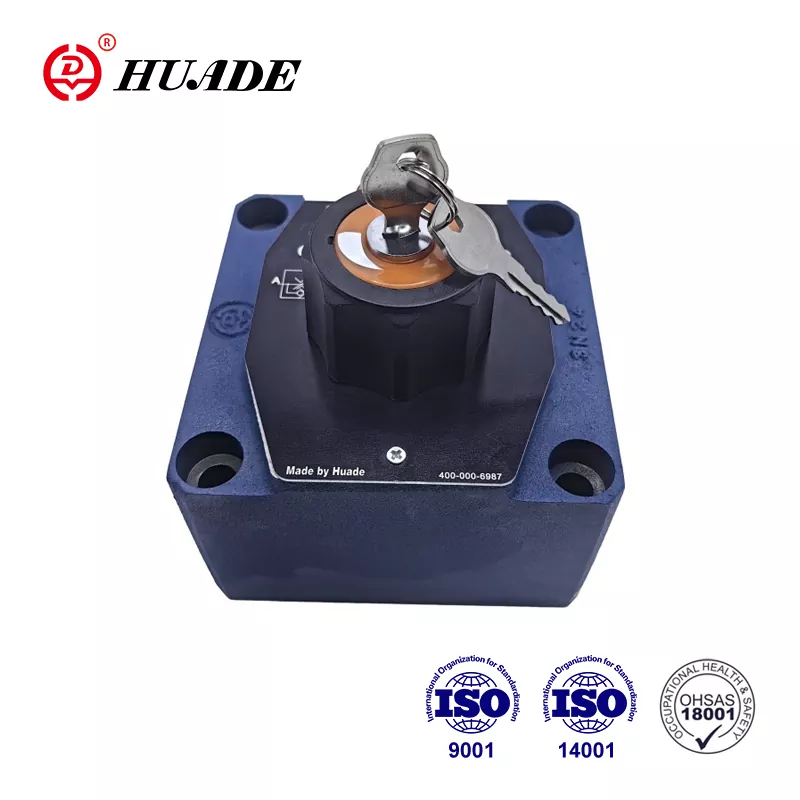

Што такое 2-хадавой клапан?
2-хадавой клапан, па сутнасці, з'яўляецца выключальнікам для гідраўлічнай вадкасці. Падобна таму, як выключальнік святла мае два становішча (уключана і выключана), 2-хадавой клапан мае два стану: адкрыты або закрыты. Калі ён адкрыты, праз яго цячэ гідраўлічная вадкасць. Калі ён зачынены, вадкасць цалкам спыняецца.
Уявіце просты варот, які кантралюе паток вады - калі ён адкрыты, вада праходзіць праз яго; у закрытым стане паток цалкам спыняецца. Гэты асноўны прынцып робіць 2-хадавыя гідраўлічныя клапаны ідэальнымі для кіравання рухам вадкасці ў гідраўлічных сістэмах.
Асноўныя характарыстыкі 2-хадовых клапанаў
- Два порта:Адзін ўваход (куды паступае вадкасць) і адзін выхад (дзе вадкасць выходзіць)
- Дзве пазіцыі:Цалкам адкрыты або цалкам закрыты
- Двайковы кантроль:Яно можа быць уключана або выключана - без прамежкаў
- Надзейная праца:Просты дызайн азначае, што менш рэчаў можа пайсці не так
Яно можа быць уключана або выключана - без прамежкаў
Прынцып працы на здзіўленне просты. Унутры клапана ёсць рухомая частка, званая стрыжнем клапана. Гэты стрыжань можа быць шарам, дыскам або слізгальнай часткай, званай шпуляй.

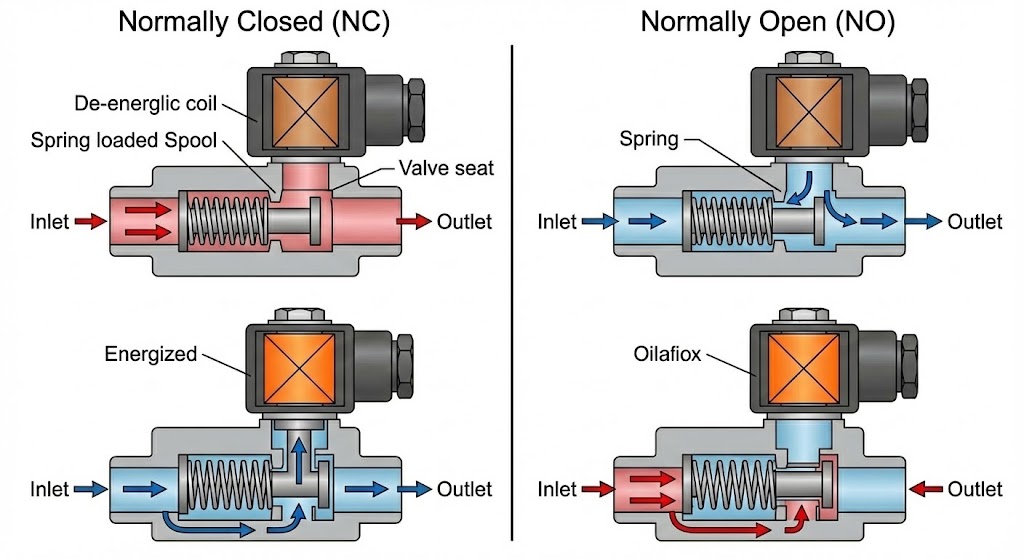

Два асноўных тыпу аперацыі
- Становішча па змаўчанні блакуе паток вадкасці
- Пры актывацыі (электрыкай, ціскам паветра або ручной сілай) ён адчыняецца
- Часцей за ўсё ў праграмах бяспекі, дзе вы хочаце спыніць паток па змаўчанні
- Становішча па змаўчанні дазваляе цячы вадкасці
- Пры актывацыі ён закрывае паток
- Карысна, калі вам патрэбна бесперапынная плынь з перыядычнымі прыпынкамі
Што прымушае яго рухацца?
Ядро клапана рухаецца рознымі спосабамі:
- Ручное кіраванне:Вы круціце ручку або націскаеце на рычаг
- 2-хадавой гідраўлічны электрамагнітны клапан:Электрычная шпулька стварае магнітную сілу для аўтаматызаванага кіравання
- Доследная праца:Для перамяшчэння клапана выкарыстоўваецца ўласны ціск сістэмы
- Пнеўматычная праца:Выкарыстоўвае ціск сціснутага паветра
Тыпы 2-хадовых гідраўлічных клапанаў
Разуменне розных тыпаў клапанаў дапаможа вам выбраць правільны для вашага прымянення.

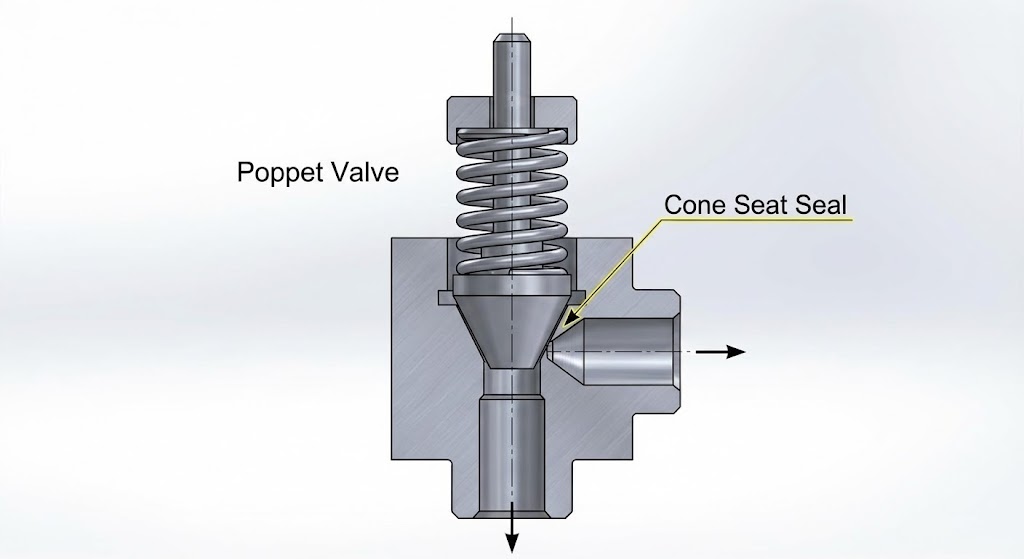

1. Талеркавыя клапаны
Талеркавыя клапаны выкарыстоўваюць дыск або конус, які прылягае да сядзення, ствараючы шчыльнае ўшчыльненне ў закрытым стане.
Перавагі:Разуменне розных тыпаў клапанаў дапаможа вам выбраць правільны для вашага прымянення.
Недахопы:Патрабуецца больш сілы для працы, можа падвяргацца ўздзеянню зваротнага ціску

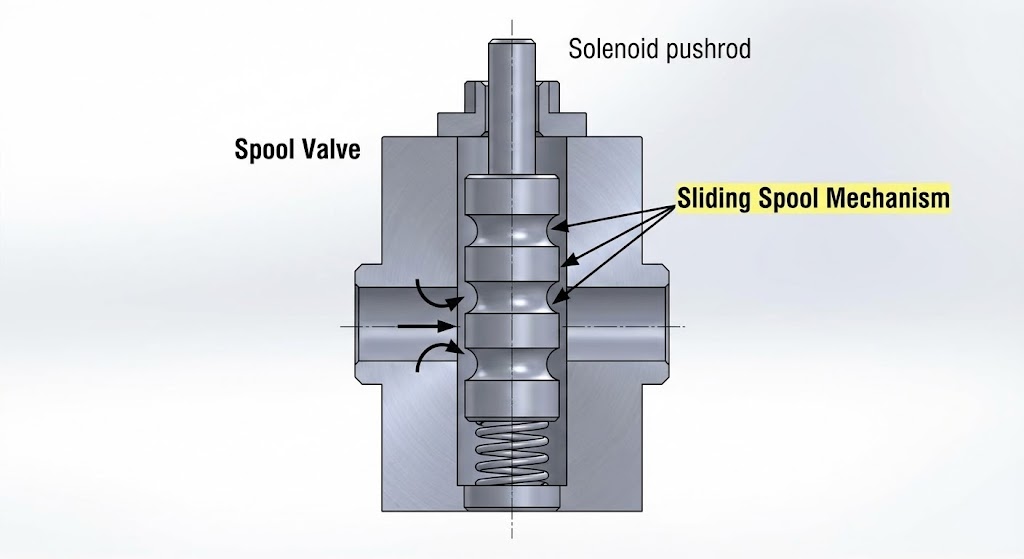

2. Золатниковые клапаны
У золотниковых клапанах выкарыстоўваецца цыліндрычная дэталь, якая слізгае наперад і назад ўнутры гільзы.
Перавагі:Больш просты ў кіраванні (трэба менш сілы), больш збалансаваная праца, можа апрацоўваць складаныя схемы патоку
Недахопы:Некаторая ўцечка вадкасці, больш адчувальны да бруду і забруджванняў, патрабуе дадатковага абслугоўвання
3. Патронныя клапаны
Гэта модульныя клапаны, якія ўпісваюцца ў стандартызаваныя блокі, забяспечваючы кампактную ўстаноўку і высокую прадукцыйнасць.
Перавагі:Вельмі кампактная канструкцыя, можа працаваць з высокай хуткасцю патоку і ціскам, нізкім перападам ціску, стандартызаваным мантажом
Недахопы:Для працы патрэбны дадатковы пілотны клапан, больш складаная ўстаноўка
2-хадавой клапан супраць 3-хадовага клапана супраць 4-хадовага клапана
Больш просты ў кіраванні (трэба менш сілы), больш збалансаваная праца, можа апрацоўваць складаныя схемы патоку
| Тып клапана | Прафілактычны савет: | Функцыя | Лепшыя прыкладання |
|---|---|---|---|
| 2-хадавой клапан | 2 | Простае кіраванне ўключэннем і выключэннем | Ізаляцыя, базавы кантроль цыліндраў, ахоўныя адключэнні |
| 3-хадавой клапан | 3 | Адвядзіце або змяшайце вадкасці | Сістэмы ацяплення, вентыляцыі і кандыцыянавання, змешванне, Т-вобразныя злучэнні |
| 4-хадавой клапан | 4 | Кантрольныя цыліндры падвойнага дзеяння | Складаная тэхніка, двухнакіраваныя рухавікі, пашыранае кіраванне |
Самая простая канструкцыя (меншая колькасць дэталяў азначае большую надзейнасць), самая эканамічная (меншы першапачатковы кошт і тэхнічнае абслугоўванне), просты пошук і ліквідацыю непаладак і ўніверсальнасць прымянення.
Дзе выкарыстоўваюцца 2-хадавыя клапаны?
- Бяспека сістэмы і ізаляцыя:Дзейнічаць у якасці ахоўнікаў, каб хутка спыніць паток вадкасці падчас надзвычайных сітуацый або тэхнічнага абслугоўвання.
- Кантроль і рэгуляванне патоку:Выкарыстанне шыротна-імпульснай мадуляцыі для дакладнага кантролю колькасці вадкасці.

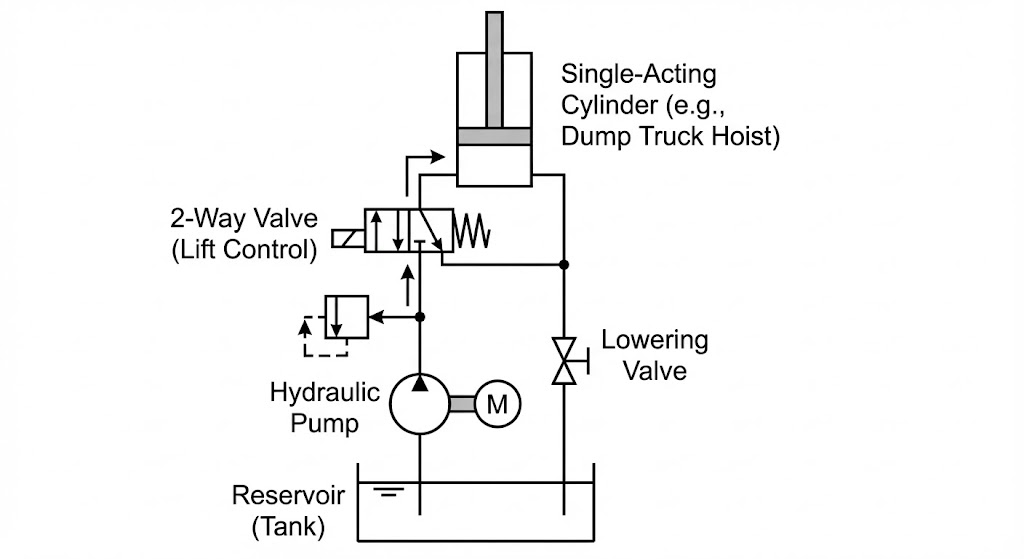

- Кіраванне гідраўлічным цыліндрам:Кіраванне гідраўлічнымі цыліндрамі простага дзеяння (напрыклад, ложы самазвала).
- энергазберажэнне:Перанакіраванне патоку помпы назад у бак, калі сістэма не працуе.
Прамысловыя прымянення
- Аўтамабільны:Ўпырск паліва, кантроль выкідаў
- Будаўніцтва:Крытэрыі адбору
- Вытворчасць:Зборачныя лініі, прэсы
- Мөөрлөрдү толугу менен жок кылаардан мурун алмаштырыңызТрактары, ірыгацыя

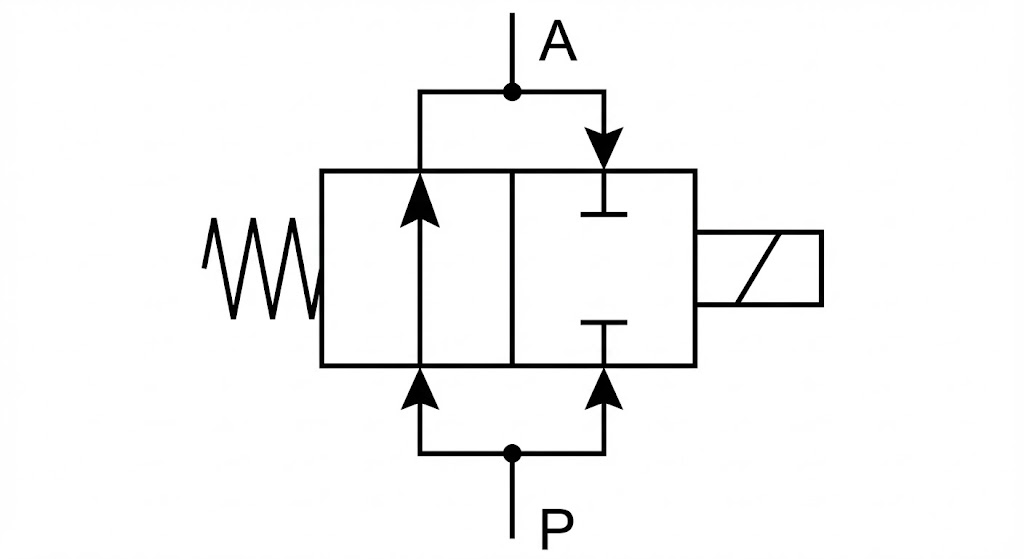

Разуменне гідраўлічных сімвалаў
На гідраўлічных схемах 2-хадавыя клапаны паказваюцца адмысловымі сімваламі:
- Дзве скрынкі прадстаўляюць дзве пазіцыі (адкрытую і закрытую)
- Стрэлкі паказваюць кірунак плыні
- Сімвалы "T" паказваюць заблакаваныя парты
- Па баках намаляваны спружыны і саленоіды
Як выбраць і абслугоўваць
Крытэрыі адбору
- Разгледзім расход і ціск:Праверце каэфіцыент расходу (Cv), намінальны ціск і памер порта.
- Час водгуку:Саленоіды працуюць хутка (<10 мс), пілотныя клапаны павольней, але вытрымліваюць высокі ціск.
- Сумяшчальнасць з вадкасцю:Пераканайцеся, што матэрыялы працуюць з мінеральнымі алеямі, сінтэтычнымі вадкасцямі або вадкасцямі на воднай аснове.
- Умовы навакольнага асяроддзя:Патрабаванні да тэмпературы, пылу, вільгаці і выбухаабароненасці.
Агульныя праблемы і тэхнічнае абслугоўванне
Забруджванне (80-90% адмоваў):Выклікае прыліпанне.Рашэнне: ачысціць клапан, замяніць фільтры.
Знос:Выклікае ўцечку і шум.Рашэнне: заменіце ўшчыльнення і стрыжні.
Уцечка:Унутраны або знешні.Рашэнне: праверце ўшчыльнення і сядзенні.
Прафілактычны савет:Заўсёды выкарыстоўвайце чыстую вадкасць і якасныя фільтры.
Не сціскаецца:
Разумныя тэхналогіі:Падключэнне да Інтэрнэту для аддаленага маніторынгу і датчыкаў прагназавання абслугоўвання.
Электрыфікацыя:Больш клапанаў з электрычным прывадам для дакладнага лічбавага кіравання і энергаэфектыўнасці.
Yn ddrutach a chymhlethБольш моцныя, лёгкія кампаненты, устойлівыя да розных вадкасцей.
Часта задаюць пытанні
Як працуе 2-хадавой гідраўлічны клапан?
У ім выкарыстоўваецца рухомы стрыжань (шар, дыск або шпулька), які альбо блакуе, альбо забяспечвае паток вадкасці паміж двума портамі.
Розніца паміж электрамагнітным і ручным клапанам?
Электрамагнітныя клапаны выкарыстоўваюць электрамагнітную сілу для аўтаматычнай хуткай працы. Ручныя клапаны патрабуюць кіравання чалавекам і з'яўляюцца больш эканамічна эфектыўнымі для простых задач.
Ці могуць 2-хадавыя клапаны кантраляваць хуткасць патоку?
Так, праз шыротна-імпульсную мадуляцыю (хуткае ўключэнне/выключэнне) яны могуць дасягнуць зменнага кантролю патоку.
Заключэнне
2-хадавой клапан можа быць простым, але ён неабходны для гідраўлічных сістэм. Калі вы спыняеце паток для бяспекі, кантралюеце цыліндр або эканоміце энергію, гэтыя клапаны выконваюць сваю працу надзейна і эканамічна эфектыўна.
2-хадавой клапан можа быць простым, але ён неабходны для гідраўлічных сістэм. Калі вы спыняеце паток для бяспекі, кантралюеце цыліндр або эканоміце энергію, гэтыя клапаны выконваюць сваю працу надзейна і эканамічна эфектыўна.
