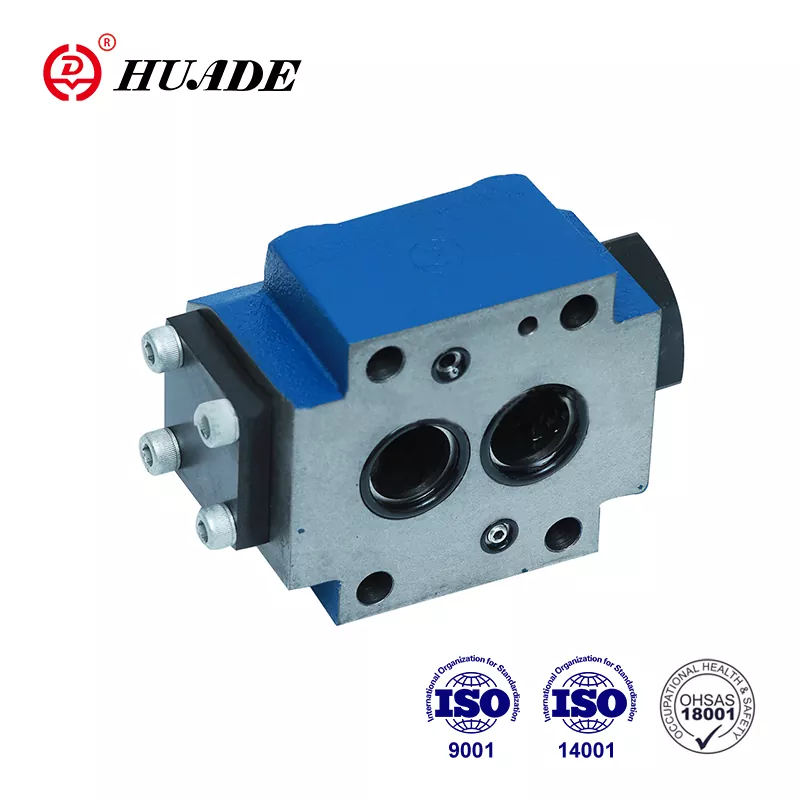

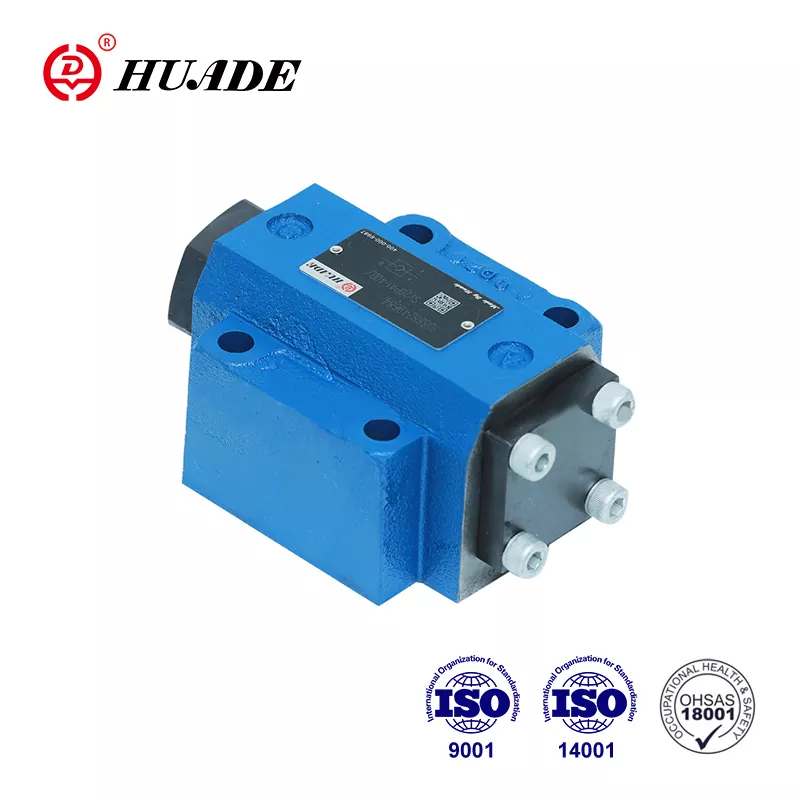

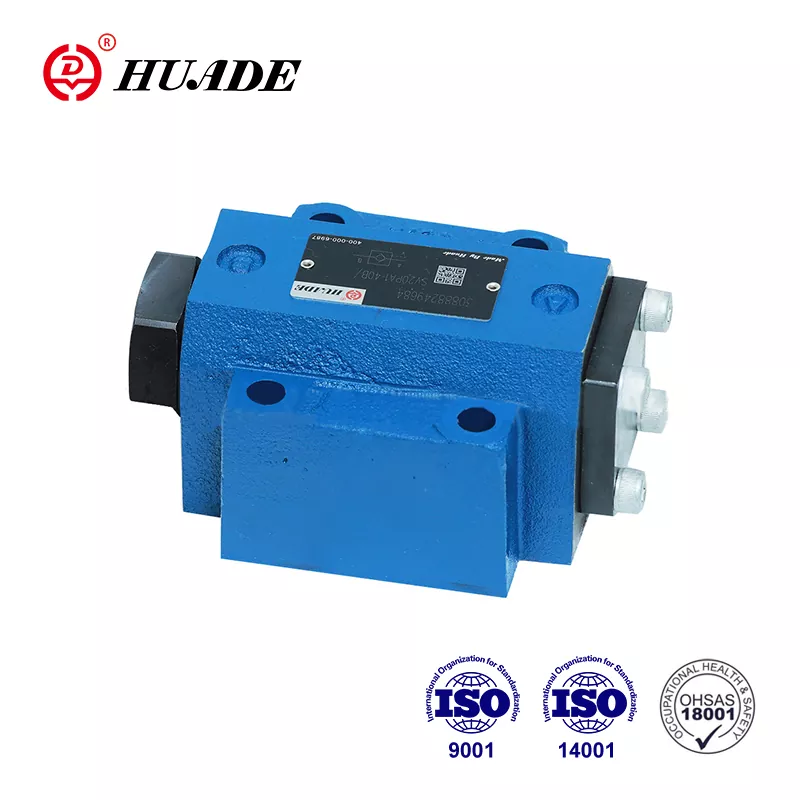

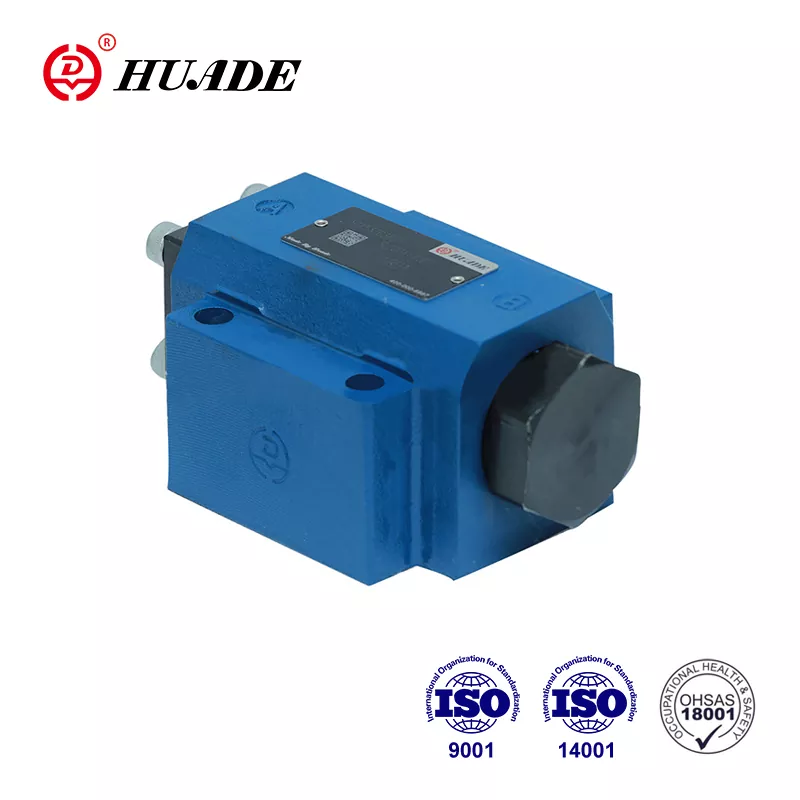

Пасля стварэння Huade двойчы супрацоўнічаў з Rexroth. Зваротны клапан Huade® SV з'яўляецца даступнай заменай той жа серыі прадуктаў Rexroth. Ён канкурэнтаздольны з добра вядомымі прадуктамі з добрым якасцю і больш нізкай цаной. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гэта добра вядомы нацыянальны брэнд у Кітаі. На працягу гарантыйнага перыяду рамонт бясплатны. Усе зваротныя клапаны праходзяць строгія выпрабаванні перад выхадам з завода, каб забяспечыць высокую і стабільную працу. Гідраўлічныя клапаны Huade® шырока выкарыстоўваюцца ў ваеннай прамысловасці і іншых галінах дзякуючы выдатным характарыстыкам.
|
Тэхнічныя даныя |
||||||
|
стыль |
10 |
16 |
20 |
25 |
30 |
|
|
Вага |
мацаванне падкладкі (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
разьбовае злучэнне (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Месца ўстаноўкі (МПа) |
Дадаткова |
|||||
|
Напрамак патоку (МПа) |
Ад А да Б бясплатна, ад Б да А праз адтуліну |
|||||
|
Працоўны ціск, макс. (МПа) |
0,5~315 |
|||||
|
Кантрольны ціск, не больш (МПа) |
0,5~315 |
|||||
|
Кантрольны аб'ём - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Кантрольныя зоны -плошча A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-плошча A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-плошча A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-плошча A4 (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Напорная вадкасць |
Мінеральныя алею (для ўшчыльнення NBR) або фасфатныя эфіры (для ўшчыльнення FPM) |
|||||
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
|||||
|
Дыяпазон глейкасці (мм2/с) |
2,8 да 500 |
|||||
Асаблівасці:
▶ зваротны клапан, які кіруецца вадкасцю
▶ Для мантажу падкладкі, схема мантажу ў адпаведнасці з DIN 24 340
▶ Падстаўная пласціна або шрубавае разьбовае злучэнне
▶ З портам уцечкі або без яго
▶ З папярэднім адкрыццём або без
▶ Тып з папярэднім адкрыццём, паслабленай дэкампрэсіяй
▶ 4 ціску адкрыцця
▶ Схема пераносу на Din 24 340 з A, 1SO 4401 і CETOP-RP 121H
Ужыванне:
Зваротныя клапаны SV з пілотным кіраваннем выкарыстоўваюцца для ізаляцыі працоўных ланцугоў пад ціскам, як абарона ад паніжэння нагрузкі пры абрыве лініі або ад паўзучых рухаў гідраўлічна блакіраваных прывадаў.
Зваротныя клапаны SV з'яўляюцца гідраўлічнымі пілотнымі зваротнымі клапанамі ў канструкцыі тарельчатага тыпу, якія могуць быць адкрыты для забеспячэння нізкага ўзроўню ў любым кірунку.
У асноўным гэтыя клапаны складаюцца з корпуса (1), тарэльчыка (2), спружыны сціску (3), золотника кіравання (4), а таксама папярэдняга адкрыцця, як шаравой тарельчаты клапан (5), па жаданні.
Клапан забяспечвае свабодны паток ад A да B, у процілеглым кірунку талерка (2) утрымліваецца на сваім сядзенні ціскам сістэмы ў дадатак да сілы спружыны.
Праз штуцэр пад ціскам у адтуліне кіравання X поршань кіравання (4) перамяшчаецца направа. Гэта адштурхвае талерку (2) ад сядзення. Цяпер клапан таксама можа мець паток ад B да A.
Каб забяспечыць належнае адкрыццё клапана праз поршань кіравання (4), неабходны пэўны мінімальны ціск кіравання.
Гэты клапан мае дадатковае папярэдняе адкрыццё. Праз злучэнне пад ціскам на адтуліне кіравання X поршань кіравання (4) штурхаецца направа.
Гэта спачатку адштурхвае мяч (5), а потым талерку (2) ад сядзення. Цяпер клапан таксама можа мець паток ад В да А. З-за папярэдняга адкрыцця адбываецца дэкампрэсія вадкасці пад ціскам. Дзякуючы гэтаму можна пазбегнуць магчымых удараў ціску
Выгляд у разрэзе зваротнага клапана тыпу SV. .ПА
(без порта ўцечкі, з папярэднім адкрыццём)
