Якую ролю ў гідраўлічнай сістэме выконвае распределитель

2024-08-11

Вы калі-небудзь назіралі, як будаўнічы экскаватар капаецца ў зямлі, ці бачылі, як самазвал падымае ложак, каб выгрузіць бруд? Гэтыя магутныя машыны працуюць дзякуючы гідраўлічным сістэмам, і ў цэнтры гэтых сістэм ляжыць важны кампанент, які называецца накіравальным клапанам (таксама вядомым як накіравальны клапан або DCV).

Падумайце аб накіравальным клапане як аб рэгулятары руху гідраўлічнай сістэмы. Падобна таму, як святлафор паведамляе аўтамабілям, калі ехаць, спыняцца або паварочваць, накіравальны клапан паведамляе гідраўлічнай вадкасці, куды цячы і калі рухацца. У гэтым артыкуле мы вывучым, якую менавіта ролю гуляюць гэтыя важныя клапаны і чаму яны важныя для правільнай працы гідраўлічных машын.

Што такое накіравальны клапан?

Накіравальны клапан - гэта механічная прылада, якая рэгулюе шлях гідраўлічнай вадкасці ў сістэме. Уявіце сабе гідраўлічную вадкасць (звычайна алей) як ваду, якая цячэ па трубах, а накіравальны клапан як разумны пераключальнік, які можа:

Прамы струмень вадкасціад помпы да розных частак машыны
Спыніць паток вадкасціпры неабходнасці
Кантралюйце кірунаквадкасць рухаецца (наперад або назад)
Кіраваць калігідраўлічныя часткі пачынаюць або спыняюць рух

Накіравальны клапан працуе шляхам перамяшчэння ўнутранай часткі (так званай золотника або талеркі), якая адкрывае і закрывае розныя шляхі для вадкасці. Гэтая простая, але разумная канструкцыя дазваляе адным клапанам кіраваць складанымі рухамі ў цяжкіх машынах. Даведайцеся абметады кіравання клапанамі.

Асноўныя ролі накіравальных клапанаў у гідраўлічных сістэмах

1. Кантроль руху гідраўлічнай вадкасці

Асноўная задача накіравальнага клапана - дзейнічаць як даішнік для гідраўлічнай вадкасці. Вось як:

Накіроўвае паток вадкасці:Ён накіроўвае алей пад ціскам ад помпы да правага цыліндру або рухавіка
Стварае зваротныя шляхі:Ён адпраўляе выкарыстаную вадкасць назад у бак для перапрацоўкі
Прадухіляе няправільны паток:Гэта перашкаджае вадкасці трапляць туды, куды ёй не трэба

2. Кантроль руху

Накіравальныя клапаны даюць аператарам дакладны кантроль над рухамі машыны:

Рух наперад і назад:Як перавесці машыну ў рух або задні ход
Запуск і спыненне дзеянняў:Імгненны кантроль над тым, калі рухі пачынаюцца і заканчваюцца
Рэгуляванне хуткасці:Некаторыя ўдасканаленыя клапаны могуць кантраляваць хуткасць руху рэчаў

3. Кіраванне бяспекай

Гэтыя клапаны выконваюць важную ролю ў забеспячэнні бяспекі, паколькі:

Спыненне патоку вадкасціпадчас тэхнічнага абслугоўвання або надзвычайных сітуацый
Прадухіленне выпадковага рухукалі машына прыпаркавана
Дазвол кантраляванага адключэннягідраўлічных аперацый

4. Кіраванне энергіяй

Разумныя накіравальныя клапаны дапамагаюць эканоміць энергію за кошт:

Зніжэнне марнавання ціскукалі машына не працуе
Дазвол помпам працаваць на халастым ходукалі няма неабходнасці ў руху
Вадкасць для перапрацоўкіэфектыўна праз сістэму

Тыпы накіравальных клапанаў

Не ўсе накіравальныя клапаны аднолькавыя. Розным машынам патрэбныя розныя тыпы клапанаў у залежнасці ад іх працы:

Золатнікавыя клапаны (найбольш распаўсюджаныя)

Як яны працуюць:Цыліндрычная дэталь (шпуля) слізгае наперад і назад у корпусе клапана

Лепшае для:Складаныя машыны, якія патрабуюць некалькіх шляхоў вадкасці

Прыклады:Экскаватары, бульдозеры, прамысловыя машыны

Перавагі:

Можа апрацоўваць некалькі шляхоў вадкасці адначасова
Вельмі ўніверсальны для складаных аперацый
Добра падыходзіць для прыкладанняў з вялікім патокам

Недахопы:

Больш адчувальны да бруднай вадкасці
Можа мець невялікія ўнутраныя ўцечкі
Больш дарагі ў абслугоўванні

Талеркавыя клапаны (простыя, але эфектыўныя)

Як яны працуюць:Конусападобная частка падымаецца ўверх і ўніз, каб адкрыць/закрыць паток

Лепшае для:Прымяненне пад высокім ціскам, дзе важна шчыльнае ўшчыльненне

Прыклады:Ахоўныя клапаны, зваротныя клапаны

Перавагі:

Вельмі шчыльнае ўшчыльненне (амаль без уцечак)
Добра працуе з высокім ціскам
Менш адчувальны да бруднай вадкасці

Недахопы:

Абмежаваны больш простымі вадкімі шляхамі
Для працы патрабуецца больш сілы

Зваротныя клапаны(Толькі ў адзін бок)

Спецыяльнае прызначэнне:Дазваляе вадкасці цячы толькі ў адным кірунку

Лепшае для:Прадухіленне зваротнага току і падтрыманне ціску

Прыклады:Захаванне цыліндраў выцягнутымі пры адключэнні харчавання

Як кіруюць клапанамі

Накіравальныя клапаны могуць працаваць некалькімі спосабамі:

Ручное кіраванне

Метад:Рычагі або ручкі
Лепшае для:Простыя машыны, аварыйныя элементы кіравання
прыклад:Малая сельскагаспадарчая тэхніка, ручныя прэсы

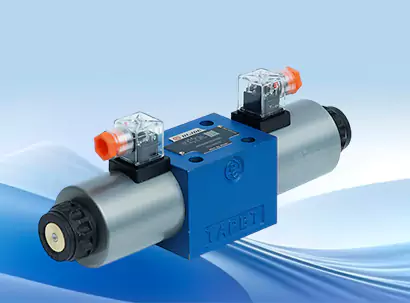

Электрычнае кіраванне (саленоід)

Метад:Электрычныя шпулькі, якія рухаюць клапан
Лепшае для:Аўтаматызаваныя сістэмы дыстанцыйнага кіравання
прыклад:Фабрычныя станкі, рабатызаваныя сістэмы

Гідраўлічнае пілотнае кіраванне

Метад:Невялікая колькасць гідраўлічнага ціску рэгулюе галоўны клапан
Лепшае для:Вялікія машыны з вялікім расходам вадкасці
прыклад:Вялікія экскаватары, прамысловыя прэсы

Паветранае (пнеўматычнае) кіраванне

Метад:Сціснутае паветра кіруе клапанам
Лепшае для:Хуткадзейныя сістэмы
прыклад:Вытворчае абсталяванне

Уплыў на прадукцыйнасць сістэмы

Накіравальны клапан істотна ўплывае на тое, наколькі добра працуе гідраўлічная сістэма:

Кантроль хуткасці

Прамое ўздзеянне:Памер адтуліны клапана кантралюе хуткасць патоку вадкасці
вынік:Больш хуткі паток = больш хуткі рух, больш павольны паток = больш павольны рух
перавага:Аператары могуць рэгуляваць хуткасць для розных задач

Кіраванне ціскам

роля:Клапаны працуюць з клапанамі скіду ціску для кантролю ціску ў сістэме
Важнасць:Прадухіляе пашкоджанне ад занадта моцнага ціску
Бяспека:Абараняе дарагія кампаненты

Энергаэфектыўнасць

Розныя канструкцыі клапанаў уплываюць на выкарыстанне энергіі:

Адкрытыя цэнтральныя клапаны:Хай вадкасць вяртаецца ў бак, калі ён не працуе (добра для астуджэння)
Закрытыя цэнтральныя клапаны:Утрымлівайце ціск, калі не працуе (эканоміць энергію помпы)
Датчык нагрузкі:Адрэгулюйце аўтаматычна для эканоміі энергіі

Час водгуку

Гідраўлічнае перавага:Вадкасць не можа быць сціснута, таму рэакцыя амаль імгненная
Якасць клапана:Лепшыя клапаны рэагуюць хутчэй і больш дакладна
Ужыванне:Важны для дакладных работ, такіх як хірургічныя робаты або элементы кіравання самалётам

Рэальныя прыкладанні

Накіравальныя клапаны паўсюль у нашым паўсядзённым жыцці:

Будаўнічая тэхніка

Экскаватары: кіраванне стрэлай, рукой і рухамі каўша
Бульдозеры: падымайце і апускайце ляза
Краны: кіраванне ўздымам і кручэннем

Вытворчасць

Зборачныя лініі: дакладнае размяшчэнне дэталяў
Прэсы: кантралюйце сілу і час націску
Робаты: дазваляюць дакладныя рухі

Транспарт

Самазвалы: падымайце і апускайце грузавікі
Смеццявозы: кіраванне механізмамі ўшчыльнення і пад'ёму
Самалёт: кіраванне шасі, закрылкамі і органамі кіравання палётам

Сельская гаспадарка

Трактары: кіраванне размяшчэннем прылад
Камбайны: кіраванне сістэмамі рэзкі і збору
Ірыгацыя: кантралюйце паток вады і размяшчэнне спрынклера

Агульныя праблемы і рашэнні

Як і любое механічнае прылада, клапаны могуць мець праблемы:

Агульныя праблемы:

Прыліпанне або закліноўванне

Прычына:Брудная вадкасць або зношаныя дэталі
рашэнне:Рэгулярная замена вадкасці і чыстка
Прафілактыка:Выкарыстоўвайце правільную фільтрацыю

Унутраная ўцечка

Прычына:Зношаныя ўшчыльненні або падрапаныя паверхні
Сімптомы:Павольнае або слабае рух
рашэнне:Аднавіць або замяніць клапан

Знешнія ўцечкі

Прычына:Пашкоджаныя ўшчыльненні або аслабленыя злучэнні
Сімптомы:Бачныя ўцечкі вадкасці
рашэнне:Заменіце ўшчыльнення і зацягніце злучэнні

Шумная праца

Прычына:Паветра ў сістэме або зношаных частках
рашэнне:Выпусціце паветра і праверце знос

Парады па абслугоўванні:

Сачыце за чысцінёй вадкасціз рэгулярнай заменай фільтраў
Праверце герметычнасцьпадчас штодзённых праверак
Сачыце за тэмпературай вадкасцікаб прадухіліць перагрэў
Выконвайце графік тэхнічнага абслугоўвання, вызначаны вытворцам
Аператары цягнікоўаб правільным выкарыстанні

Будучыня накіравальных клапанаў

Тэхналогія робіць клапаны разумнейшымі і больш эфектыўнымі:

Разумныя клапаны

Убудаваныя датчыкі:Сачыце за ціскам, тэмпературай і становішчам
Самадыягностыка:Выяўляйце праблемы, перш чым яны прывядуць да збояў
Аддалены маніторынг:Стан зваротнага клапана з любога месца

Лепшыя матэрыялы

Удасканаленыя пакрыцця:Паменшыць знос і падоўжыць тэрмін службы
Больш трывалыя сплавы:Вытрымлівайце больш высокі ціск і тэмпературу
3D-друк:Стварайце больш дакладныя і кампактныя канструкцыі

Энергаэфектыўнасць

Пераменны аб'ём:Адрэгулюйце паток у залежнасці ад рэальных патрэб
Аднаўленне энергіі:Захоп і паўторнае выкарыстанне энергіі ад рухаў
Разумнейшыя элементы кіравання:Аўтаматычная аптымізацыя прадукцыйнасці

Мініяцюрызацыя

Меншыя клапаны:Змесціцца ў цесных месцах
Лёгкі вага:Важна для мабільнага абсталявання
Інтэграцыя:Аб'яднайце некалькі функцый у адным прыладзе

Заключэнне

Накіравальныя клапаны - гэта сапраўды «мозг» гідраўлічных сістэм. Яны прымаюць важныя рашэнні аб тым, куды накіроўваецца гідраўлічная вадкасць, калі яна рухаецца і як хутка рухаецца. Без гэтых важных кампанентаў сучасныя машыны, такія як экскаватары, фабрычныя робаты і самалёты, не маглі б выконваць свае дакладныя рухі.

Разуменне ролі накіравальных клапанаў дапамагае нам ацаніць тэхніку, якая стаіць за магутнымі машынамі, якія мы бачым кожны дзень. Ад самазвала, які збірае ваш смецце, да робата, які стварае ваш аўтамабіль, накіравальныя клапаны працуюць за кадрам, каб зрабіць магчымымі гэтыя складаныя рухі.

Па меры развіцця тэхналогій накіравальныя клапаны працягваюць развівацца, становячыся больш разумнымі, эфектыўнымі і надзейнымі. Гэтая эвалюцыя абяцае яшчэ лепшую прадукцыйнасць гідраўлічных сістэм, якія сілкуюць наш сучасны свет.

Незалежна ад таго, студэнт вы вывучаеце гідраўлічныя сістэмы, тэхнік па абслугоўванні абсталявання або проста цікавіцеся, як усё працуе, разуменне накіравальных клапанаў дасць вам зразумець адну з самых важных тэхналогій у сучасным машынабудаванні.

У наступны раз, калі вы ўбачыце гідраўлічную машыну за працай, памятайце, што яе дакладныя рухі магчымыя дзякуючы сціпламу, але магутнаму накіравальнаму клапану - рэгулятару руху, які забяспечвае паток гідраўлічнай вадкасці менавіта туды, куды ёй трэба ісці, калі ёй трэба туды ісці.
