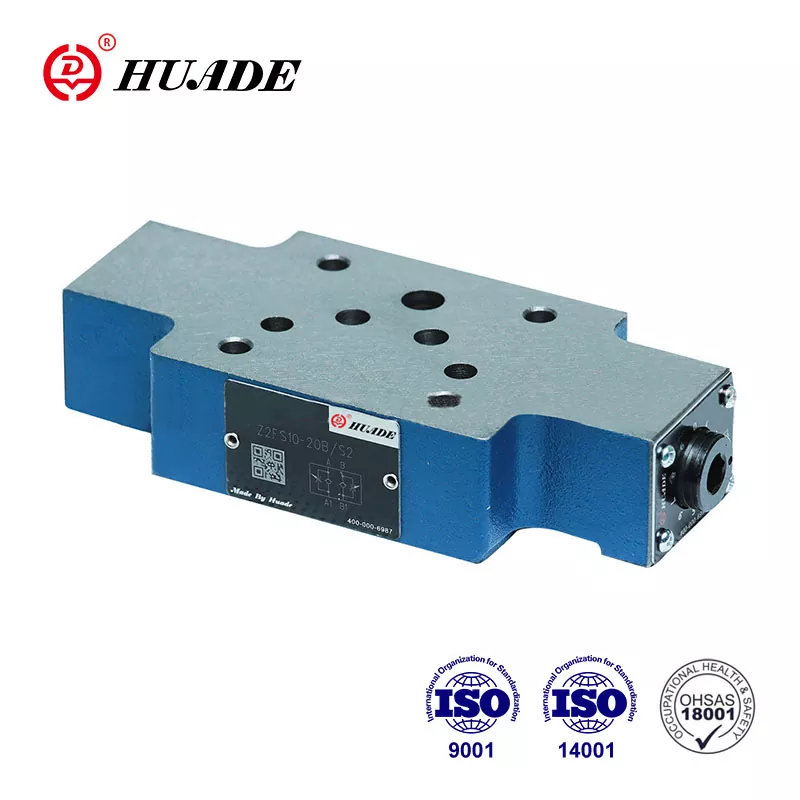

Дросельны зваротны клапан Z2FS 10-5

Двайны дросель/зваротны клапан тыпу Z2FS 10...-30B/...выкананы ў выглядзе сэндвіч-пласціны.  Гэты расходны клапан выкарыстоўваецца для кантролю ўваходнага або выхаднога расходу. Ён можа замяніць серыю Z2FS 10-5-3X, прапанаваную Rexroth дзякуючы двум доўгатэрміновым супрацоўніцтву з Rexroth. Упакоўку прадукцыі дросельных засланак Z2FS 10-5 таксама можна наладзіць, напрыклад, пластыкавую воданепранікальную ўпакоўку, стандартную кардонную або фанерную ўпакоўку.

Параметр прадукту зваротнага дросельнага клапана Z2FS 10-5

Характарыстыка прадукту і прымяненне зваротнага дросельнага клапана Z2FS 10-5

Асаблівасці:

▶ Сэндвіч пласціна клапан

▶ Схема пераносу ў адпаведнасці з DIN 24 340 з A, ISO 4401 і CETOP - RP 121 H

▶ Для абмежавання асноўнага або пілотнага патоку вадкасці 2 службовых портаў

▶ 3 элемента рэгулявання

. Паваротная ручка са шкалой, якая замыкаецца

. Шпіндзель з унутраным шасцікутнікам і шкалой

. Паваротная ручка са шкалой

▶ Для кантролю ўваходнага або выходнага лічыльніка

Ужыванне:

Падвойны дросельны зваротны клапан Z2FS 10-5 выкарыстоўваецца для абмежавання асноўнага або пілотнага патоку аднаго або двух службовых портаў. Два сіметрычна размешчаных дросельных/зваротных клапана абмяжоўваюць паток у адным кірунку і забяспечваюць свабодны паток у процілеглым.

Раздзел і сімвал зваротнага дросельнага клапана Z 2 FS 10-5

Для кантролю вадкасць паступае з порта A1 у порт A2 праз кропку дросселіравання (1), якая далучаецца да сядла клапана (2) і дросселіруючага золотника (3.1). Залатнік дроселя (3.1) рэгулюецца па восі з дапамогай шпіндзеля (4), што дазваляе рэгуляваць кропку дроселя (1). У той жа час вадкасць у порце A1 дасягае боку залатніка (6) праз адтуліну (5). ціск, які прысутнічае ў дадатак да сілы спружыны, утрымлівае залатнік дросельнай засланкі (3.1) у яго становішчы дроселя. Паток, які цячэ назад з службовага порта B2, рухае залатнік дросельнай засланкі (3.2) да спружыны (7), прымушаючы клапан дзейнічаць як зваротны клапан і забяспечваючы свабодны паток. У залежнасці ад спосабу ўстаноўкі клапана эфект дросселіравання можа быць арганізаваны як кантроль на ўваходзе або выхадзе.

Абмежаванне асноўнага патоку вадкасці

Каб змяніць хуткасць прывада (асноўнага патоку вадкасці), двайны дросель/зваротны клапан усталёўваецца паміж накіравальным клапанам і падкладкай.

Абмежаванне патоку пілотнай вадкасці

У рэгулюючых клапанах з пілотным кіраваннем падвойны/дросельны зваротны клапан усталяваны ў якасці рэгулявання пілотнай заслонкі (патоку пілотнай вадкасці). Ён усталяваны паміж галоўным і пілотным клапанам.

Структура падвойнага дросельнага/зваротнага клапана, тып Z 2 FS 10-5-30B

Сімвал Z 2 FS 10 - 30B
