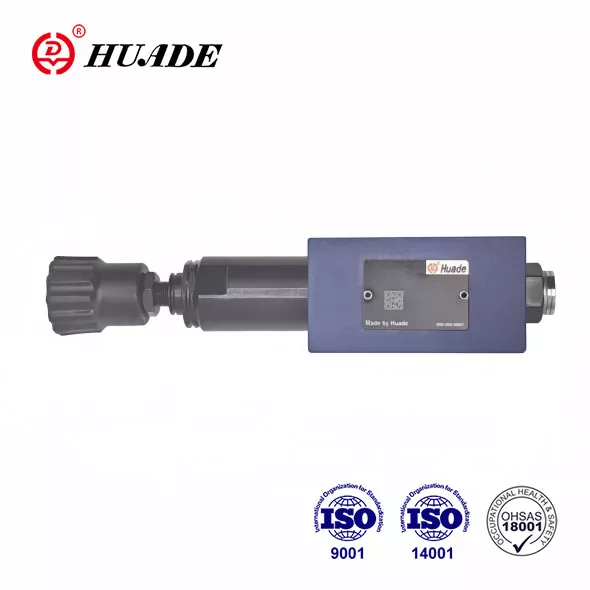

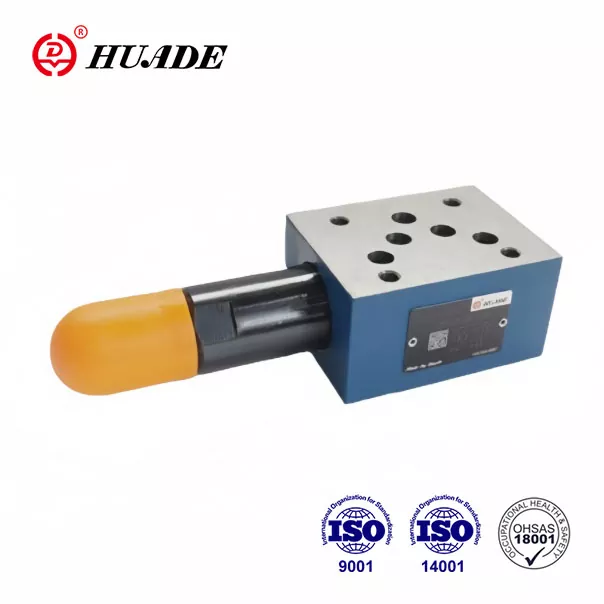

Рэдукцыйныя клапаны Huade® ZDR 10 D выкарыстоўваюцца для зніжэння ціску ў розных гідраўлічных сістэмах. Яны цалкам адпавядаюць міжнародным стандартам. Huade Hydraulic прадставіла перадавую тэхналогію ад Rexroth дзякуючы двум доўгатэрміновым супрацоўніцтву з 1979 года. Huade Hydraulic у поўнай меры выкарыстоўвае ўнутраныя рэсурсы для кантролю выдаткаў, каб прадастаўляць гідраўлічныя прадукты па разумнай цане.
|
Вага (кг) |
прыбл.2,8 |
|
Напорная вадкасць |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
Дыяпазон тэмпературы ціску вадкасці (℃) |
-30 да +80 |
|
Дыяпазон глейкасці (мм²/с) |
10~800 |
|
Ступень забруджвання вадкасці |
рэкамендуюць фільтр з мінімальнай хуткасцю ўтрымання β10 ≥ 75 |
|
Макс. працоўны ціск (на ўваходзе) (МПа) |
да 31.5 |
|
Другасны ціск (выхад) (МПа) |
да 2,5.да 7,5,да 15,0.да 21,0 |
|
Порт супрацьціску (МПа) |
да 16,0 |
|
Максімальны паток (л/мін) |
80 |
Асаблівасці:
▶ Дызайн талеркі для сэндвічаў
▶ Зніжэнне ціску ў портах A, B або P
▶ 4 рэгулявальныя элементы
. Паваротная ручка
. Шасціграннік. шруба з галоўкай і ахоўным каўпачком
. Паваротная ручка са шкалой, якая замыкаецца
. Паваротная ручка са шкалой
▶ 4 ступені ціску
▶ дадатковы зваротны клапан
▶ Схема пераносу ў адпаведнасці з DIN 24 340, форма A, ISO 4401 і CETOP - RP 121H
Ужыванне:
Клапан тыпу ZDR 10 D выкарыстоўваецца для зніжэння ціску ў сістэме.
1. Раздзел і сімвал рэдукцыйнага клапана ZDR 10 D
Рэдукцыйны клапан тыпу ZDR 10 D.. з'яўляецца 3-хадавым клапанам з прамым кіраваннем з двухслойнай пласцінай з функцыяй скіду ціску на другасным баку.
Рэдукцыйны клапан у асноўным складаецца з корпуса (1), золотника кіравання (2), спружыны сціску (3) і рэгулявання (4), а таксама дадатковага зваротнага клапана.
Другаснае ціск усталёўваецца элементам рэгулявання ціску (4).
Мадэль "ТАК"
У стане спакою клапан звычайна адкрыты, і вадкасць можа бесперашкодна цячы з порта A1 у порт A2. Ціск у порту A2 адначасова ажыццяўляецца праз лінію кіравання (5), якая прысутнічае ў вобласці золотника, процілеглай спружыне сціску (3). Калі ціск у порце A2 перавышае ўзровень ціску, усталяваны на спружыне сціску (3), золотник кіравання (2) перамяшчаецца ў становішча кіравання супраць спружыны сціску (3) і падтрымлівае зададзены ціск у порце A2 пастаянным.
Кантрольны ціск і пілотнае масла паступаюць з порта A2 па лініі кіравання (5).
Калі ціск у порту A2 яшчэ больш павялічваецца з-за знешніх сіл, золотник кіравання (2) перамяшчаецца яшчэ далей у напрамку спружыны сціску (3).
Гэта прыводзіць да таго, што шлях патоку адкрываецца ў порту A2 праз кантрольную пляцоўку (5) на золотнике кіравання (2) і корпусе (1) у бак (порт TB). Затым у бак паступае дастатковую колькасць вадкасці, каб прадухіліць далейшае павышэнне ціску.
Камера спружыны (7) заўсёды зліваецца ў бак звонку праз порт TA.
Падключэнне манометра (8) дазваляе кантраляваць другасны ціск на клапане.
Зваротны клапан для свабоднага патоку магчыма ўсталяваць толькі ў портах A2 да A1 у версіі «DA».
Мадэлі «DP» і «DB»
У мадэлі «DP» ціск зніжаецца ў порту P1. Кантрольны ціск і пілотнае масла паступаюць унутр з порта P1.
У мадэлі «DB» ціск у порце P1 зніжаецца, а пілотнае масла бярэцца з порта B.
Увага!
Калі накіравальны клапан знаходзіцца ў пераключаным становішчы P на A, ціск у порту B не павінен перавышаць зададзены другасны ціск. У адваротным выпадку ціск у порце А будзе зніжацца.
Пры выкарыстанні без накіравальнага клапана TA і TB павінны быць злучаныя паміж сабой (напрыклад, у вечку).
структура ZDR 10 DA1-50B/...YM
Умоўныя абазначэнні ЗДР 10 ДП...-50Б
