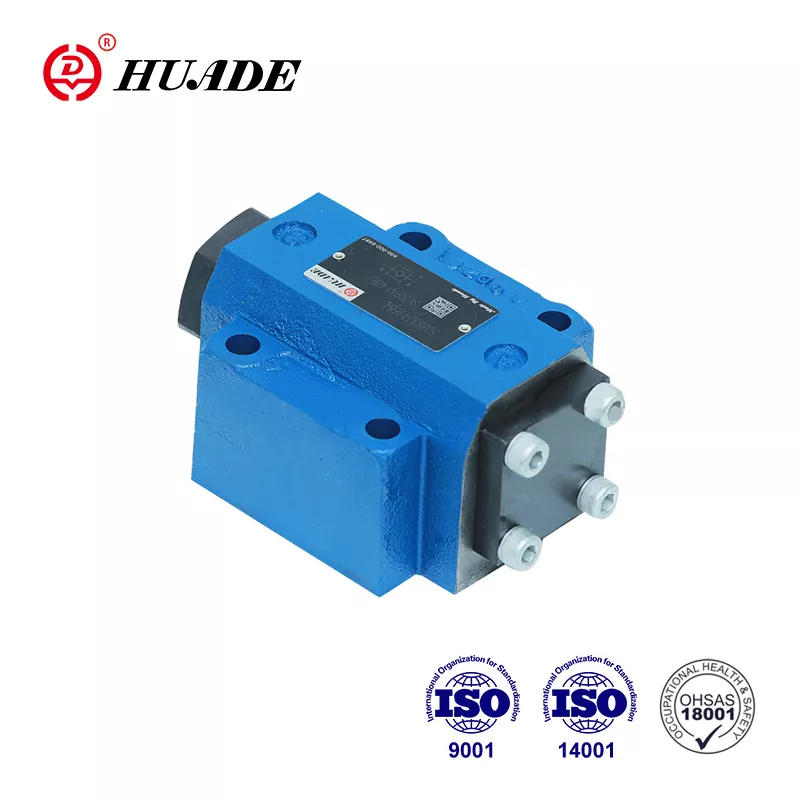

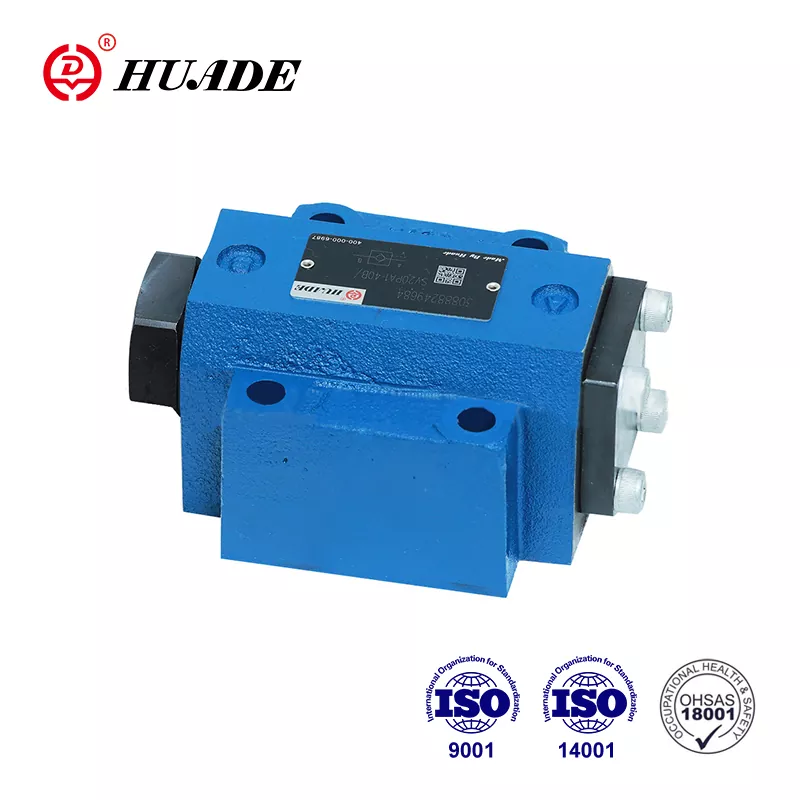

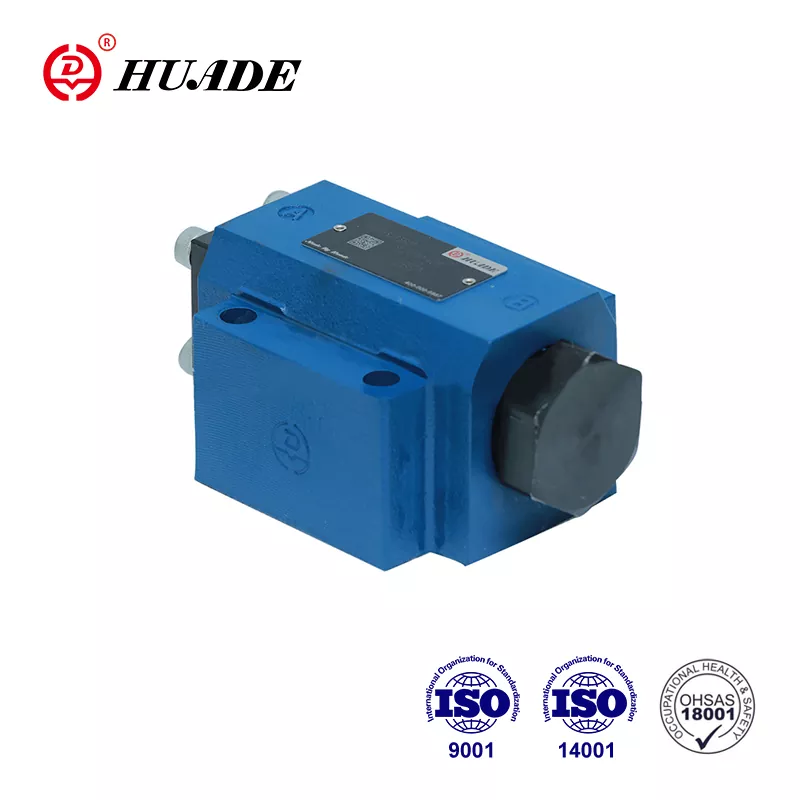

Huade - добра вядомы брэнд у Кітаі. Пасля заснавання яна мела два вопыты доўгатэрміновага супрацоўніцтва з Rexroth. Ён можа цалкам замяніць серыю SL, прапанаваную Rexroth. Цана больш разумная. Зваротныя клапаны Huade® серыі SL канкурэнтаздольныя дзякуючы добрай якасці і нізкай цане. Huade надае вялікую ўвагу якасці. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гідраўлічныя клапаны Huade шырока выкарыстоўваюцца ў ваеннай прамысловасці і іншых галінах дзякуючы выдатным характарыстыкам. Усе зваротныя клапаны Huade® будуць спакаваныя ў стандартныя кардонныя скрынкі і воданепранікальную пластыкавую ўпакоўку.
|
Тэхнічныя даныя |
||||||
|
стыль |
10 |
16 |
20 |
25 |
30 |
|
|
Вага |
мацаванне падкладкі (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
разьбовае злучэнне (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Месца ўстаноўкі (㎫) |
Дадаткова |
|||||
|
Напрамак патоку (㎫) |
Ад А да Б бясплатна, ад Б да А праз адтуліну |
|||||
|
Працоўны ціск, макс. (㎫) |
0,5~315 |
|||||
|
Кантрольны ціск, макс (㎫) |
0,5~315 |
|||||
|
Кантрольны аб'ём - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Кантрольны аб'ём - порт Y (см3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Кантрольныя зоны -плошча A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-плошча A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-плошча A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-плошча A4 (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Напорная вадкасць |
Мінеральныя алею (для ўшчыльнення NBR) або фасфатныя эфіры (для ўшчыльнення FPM) |
|||||
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
|||||
|
Дыяпазон глейкасці (мм2/с) |
2,8 да 500 |
|||||
Асаблівасці:
▶ зваротны клапан, які кіруецца вадкасцю

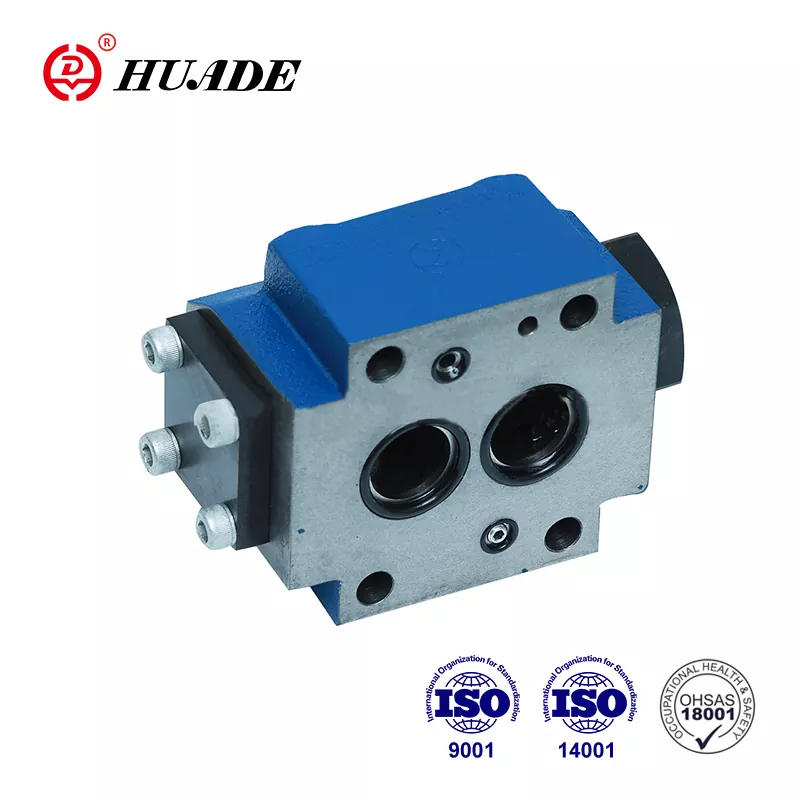

▶ Для мантажу падкладкі, схема мантажу ў адпаведнасці з DIN 24 340
▶ Пласціна або шрубавае разьбовае злучэнне
▶ З портам уцечкі або без яго
▶ З папярэднім адкрыццём або без
▶ Тып з папярэднім адкрыццём, паслабленай дэкампрэсіяй
▶ 4 ціску адкрыцця
▶ Схема пераносу на Din 24 340 з A, 1SO 4401 і CETOP-RP 121H
Зваротныя клапаны SL - гэта гідраўлічныя зваротныя клапаны з пілотным кіраваннем у канструкцыі тарельчатага тыпу, якія можна адкрыць для забеспячэння нізкага ўзроўню ў любым кірунку.
Гэтыя клапаны выкарыстоўваюцца для ізаляцыі працоўных ланцугоў пад ціскам, як абарона ад паніжэння нагрузкі пры абрыве лініі або ад паўзучых рухаў гідраўлічна блакіраваных прывадаў.
У асноўным гэтыя клапаны складаюцца з корпуса (1), тарэльчыка (2), спружыны сціску (3), золотника кіравання (4), а таксама папярэдняга адкрыцця, як шаравой тарельчаты клапан (5), па жаданні.
Клапан забяспечвае свабодны паток ад A да B, у процілеглым кірунку талерка (2) утрымліваецца на сваім сядзенні ціскам сістэмы ў дадатак да сілы спружыны.
Праз штуцэр пад ціскам у адтуліне кіравання X поршань кіравання (4) перамяшчаецца направа. Гэта адштурхвае талерку (2) ад сядзення. Цяпер клапан таксама можа мець паток ад B да A.
Каб забяспечыць належнае адкрыццё клапана праз поршань кіравання (4), неабходны пэўны мінімальны ціск кіравання.
Гэты клапан мае дадатковае папярэдняе адкрыццё. Праз злучэнне пад ціскам на адтуліне кіравання X поршань кіравання (4) штурхаецца направа.
Гэта спачатку адштурхвае мяч (5), а потым талерку (2) ад сядзення. Цяпер клапан таксама можа мець паток ад В да А. З-за папярэдняга адкрыцця адбываецца дэкампрэсія вадкасці пад ціскам. Дзякуючы гэтаму можна пазбегнуць магчымых удараў ціску
Функцыя гэтага клапана ў асноўным такая ж, як і клапана SV. Адрозненне заключаецца ў дадатковым канале ўцечкі Y. Дзякуючы гэтаму кальцавая прастора поршня кіравання (4) аддзелена ад порта A.
Ціск, які існуе ў порту A, уздзейнічае толькі на вобласць A4 поршня кіравання (4).
Выгляд у разрэзе зваротнага клапана тыпу SL. .PB
(з портам уцечкі, без папярэдняга адкрыцця)
