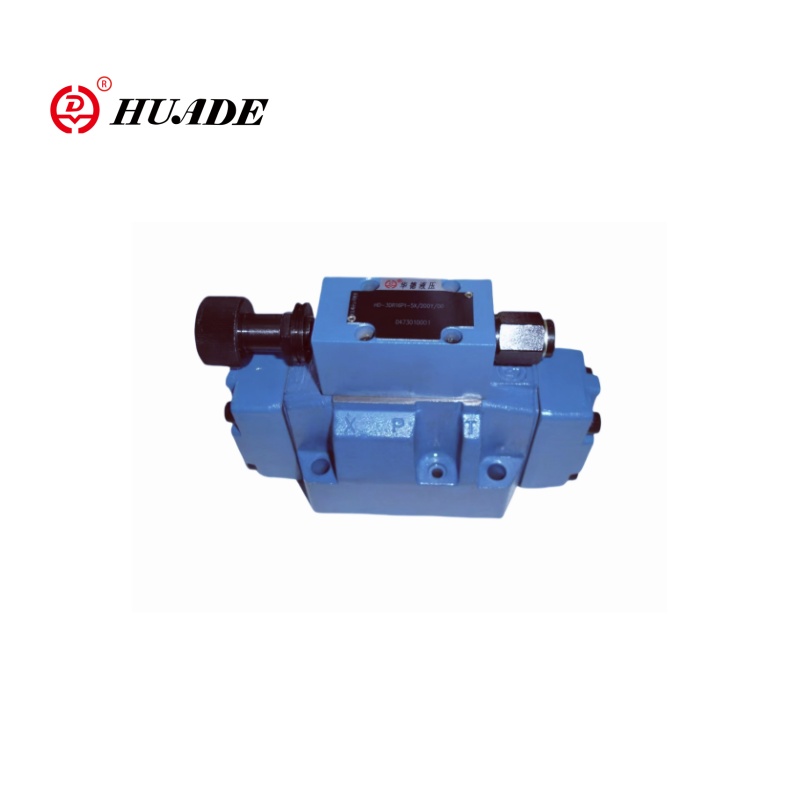

Пілот дзейнічаў з трохбаковым прапарцыйным ціскам, які зніжае клапан 3DR16P-5X, з'яўляецца высокапрадукцыйным гідраўлічным элементам кіравання. Прапарцыйнае ціск, які зніжае ціск 3DR16P-5X, у асноўным выкарыстоўваецца для зніжэння і абмежавання ціску ў сістэме, каб гарантаваць, што гідраўлічная сістэма можа падтрымліваць стабільны ўзровень ціску. 3DR16P-5X, дзе "3DR" ўяўляе сабой трохбаковую серыю клапана, "16" уяўляе памеры, "P" ўяўляе сабой кантроль ціску, а "5x" уяўляе сабой код канфігурацыі. Прапарцыйны клапан Huade 3DR16P-5X можа замяніць тую ж мадэль, якую прапануе Rexroth.
| Агульны | ||
| Вага кг | 8 | |
| Становішча ўстаноўкі | Неабавязковы | |
| Ambient temperature range ℃ | -30 да+50 | |
| Гідраўлічны | ||
| Намінальная панэль ціску | 315 | |
| Максімальны працоўны ціск | -Порт P бар | 315 |
| -Порце бар | 250 | |
| - Port Y Bar | Асобна і без ціску на танк | |
| Налада ціску | -МІНІМАЛЬНАЯ БАР | У залежнасці ад патоку |
| -Максімальная планка | 50; 100; 200; 250 | |
| Максімальны паток л/мін | 220 | |
| Гідраўлічная вадкасць | Мінеральнае алей (HL, HLP) да DIN 51524 1); Хуткая біялагічная гідраўлічная вадкасць да VDMA 24568 (гл. Таксама RE 90221); Hetg (згвалтаванне насеннага алею) 1); Hepg (полігліколы) 2); Hees (сінтэтычныя эфіры) 2); Іншыя гідраўлічныя вадкасці па запыце | |
| Дыяпазон тэмпературнай гідраўлічнай вадкасці ℃ | Ад -30 да +80 (ушчыльняецца NBR) -20 да +80 (ушчыльняльнікі FKM) | |
| Дыяпазон глейкасці мм2/s | 10 да 800 | |
| Дапушчальны максімум. Ступень забруджвання гідраўлічнай вадкасці- клас чысціні да ISO 4406 (C) | Клас 20.18.15 3 | |
Асаблівасці:
.
▶ Для мантажу падпласці
▶ 4 рэйтынгі ціску
▶ 4 элементы карэкціроўкі, неабавязкова:
● паваротная ручка
● Ручань з шасціграннай і ахоўнай каўпачкай
● Заблакаваная паваротная ручка з маштабамі
Паваротная ручка з маштабамі
Прыкладанне:
Прапорцыйнае зніжэнне ціску, які зніжае ціск 3DR16P-5X, падыходзіць для гідраўлічных сістэм, якія патрабуюць высокадакладнага кіравання ціскам, такіх як машыны для ліцця ін'екцый, будаўнічая тэхніка і высокаказанае абсталяванне.
Клапаны кіравання ціскам тыпу 3DR-гэта пілот, якія працуюць з 3-бальным ціскам, якія зніжаюць ціск з функцыяй дапамогі ціску для другаснай схемы. Яны выкарыстоўваюцца для зніжэння ціску ў сістэме.

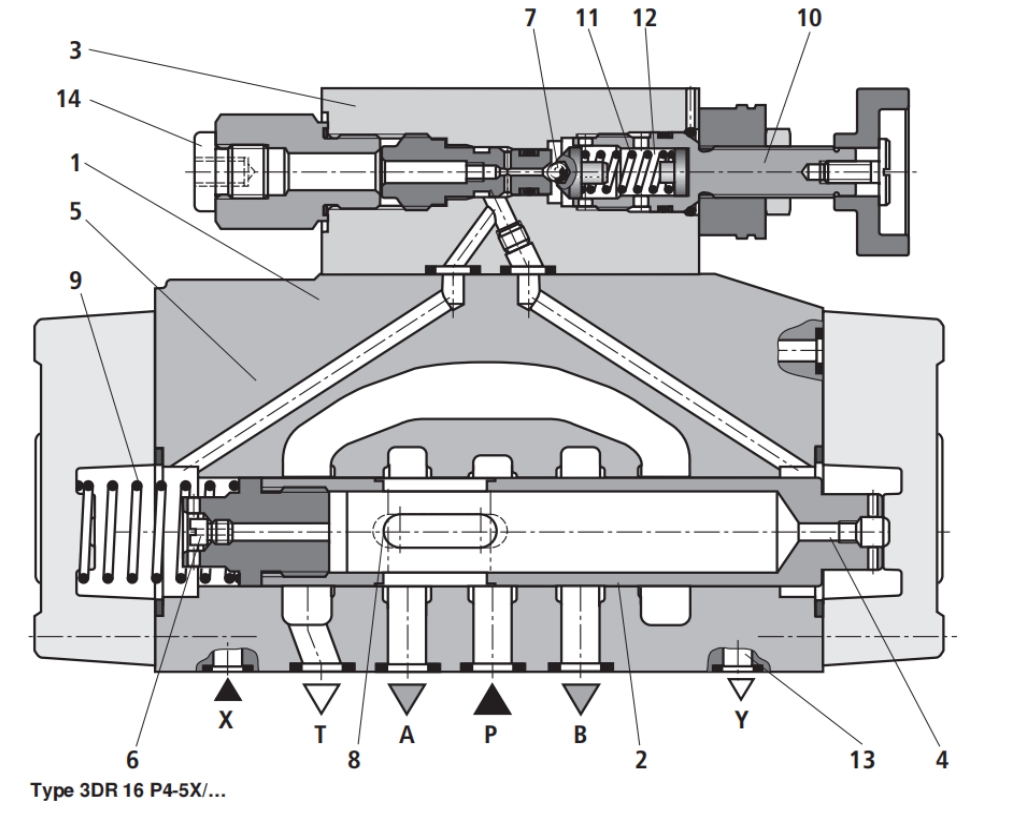

Клапан, які зніжае ціск, у асноўным складаецца з асноўнага клапана (1) з кантрольнай шпулькай (2) і пілотным кантрольным клапанам (3) з элементам рэгулявання ціску (10).
У зыходным становішчы клапан адкрыты. Гідраўлічная вадкасць можа цячы ад канала Р на канал А без якіх -небудзь абмежаванняў.
Ціск у канале А наносіцца праз адтуліну (4) да вобласці шпулькі, супрацьлеглай спружыне сціску (9). У той жа час ціск прымяняецца з дапамогай адтуліны (6) да спружыннай бакі кіравання (2) і праз канал (5) да шара (7) у пілотным кантрольным клапане (3).
У залежнасці ад налады спружыны сціску (11) ціск уверх па цячэнні шара (7) і ў канале (5) і ўтрымлівае кантрольную шпульку (2) у адкрытым становішчы. Гідраўлічная вадкасць цячэ з канала Р праз кантрольную шпульку (2), каб накіраваць A, пакуль ціск не нарошчваецца ў канале А, які дасягае больш высокага значэння, чым значэнне ціску, усталяванае на спружыне сціску (11) і падымае шарык (7).
Кантрольная шпуля (2) перамяшчаецца ў закрытае становішча. Неабходны зніжаны ціск дасягаецца, калі ціск у канале А і значэнне ціску, усталяванае на спружыне сціску (11)
Баланс.
Калі ціск у канале А яшчэ больш павялічваецца з -за знешніх сіл, якія дзейнічаюць на прывад, кантрольная шпулька (2) падштурхоўваецца далей да спружыны сціску (9). Гэта адкрывае сувязь паміж каналам T і каналам A праз Control Land (8) на кантрольнай шпуле (2). Колькасць гідраўлічнай вадкасці, якая выкідваецца ў рэзервуар, гарантуе, што ціск больш не павялічыцца.
Пілотнае алей заўсёды асушаецца звонку з вясновай камеры (12) праз пілотную лінію (13) у Порт -Ю. Яго заўсёды трэба вяртаць пры нулявым ціску на рэзервуар.
Порт датчыка ціску (14) дазваляе праверыць зніжэнне ціску ў канале А.
