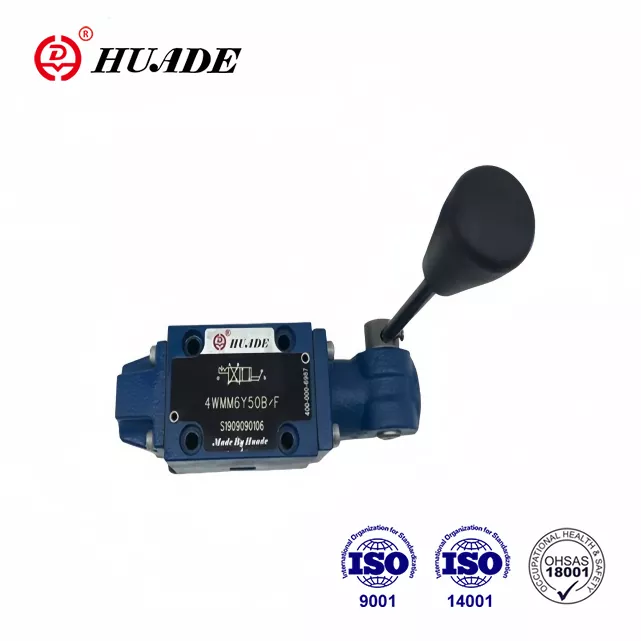

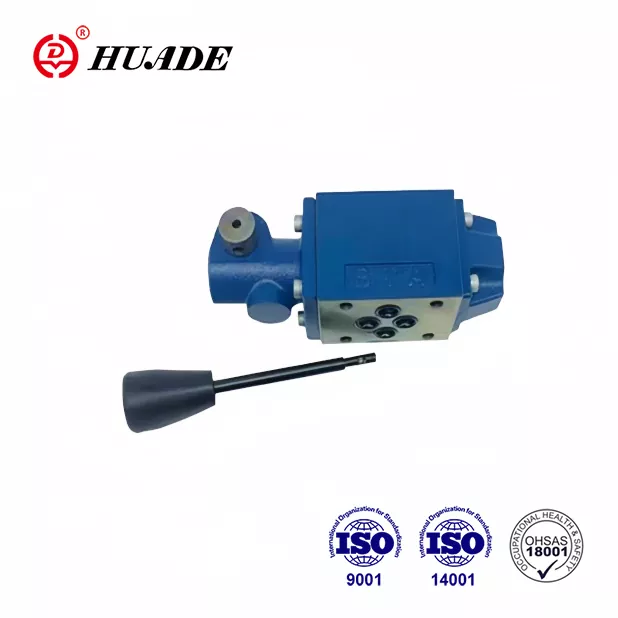

Клапаны WMM 6 могуць цалкам замяніць адну і тую ж мадэль Rexroth® дзякуючы двум вопытам доўгатэрміновага супрацоўніцтва паміж Huade і Rexroth. Кошт Huade® WMM 6 больш разумная. Ён канкурэнтаздольны з добрым якасцю і нізкай цаной. Huade кіруе больш чым 750 адзінкамі вытворчага абсталявання, імпартаванага з ЗША, Японіі, Германіі і Швейцарыі. Гэта ставіць вялікую ўвагу на якасць з вельмі строгай сістэмай тэсціравання. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гэта надзейны нацыянальны брэнд у Кітаі. Гідраўлічныя клапаны Huade шырока выкарыстоўваюцца ў ваеннай прамысловасці і іншых галінах дзякуючы выдатным характарыстыкам.
|
Тэхнічныя дадзеныя (Для прымянення па-за гэтымі параметрамі, калі ласка, звярніцеся да нас!) |
|||||
|
Памер |
6 |
10 |
16 |
25 |
|
|
Максімум |
порт A. B. P (㎫) |
да 31,5 |
да 35 |
||
|
порт T (㎫) |
да 16 |
да 15 |
да 25 |
да 25 |
|
|
Максімальны паток (л/мін) |
да 60 |
да 100 |
да 300 |
да 450 |
|
|
Папярочны перасек патоку (кантрольнае становішча 0) |
для сімвала Q, 6% ад намінальнага перасеку |
для знака Q, V, 16% ад намінальнага перасеку |
|||
|
Напорная вадкасць |
Мінеральныя алею (для ўшчыльнення NBR) або |
||||
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
||||
|
Дыяпазон глейкасці (мм2/с) |
2,8 да 500 |
||||
|
Вага (кг) |
прыбл.1,4 |
прыбл.3,3 |
прыбл.8 |
прыбл.17 |
|
|
Кіраванне магутнасцю на ручцы (N) |
без зваротнага ціску прыбл.20 |
з фіксатарам прыбл.16~23 |
прыбл.75 |
прыбл.120 |
|
Асаблівасці:
▶ Накіраваны золотниковый клапан з прамым прывадам і ручным рычагом
▶ З спружынным вяртаннем або фіксатарам, па жаданні
▶ Для мантажу падкладкі
▶ Невялікі памер, вялікая прапускная здольнасць і добрая надзейнасць
▶ Шаблон пераносу ў Din 24 340 форма A, ISO 4401 і CETOP - RP 121H
Ужыванне:
Накіраваны клапан тыпу WMM 6 можа выкарыстоўвацца разам з іншымі сэндвіч-вентылямі таго ж памеру. Ён шырока выкарыстоўваецца ў будаўнічай тэхніцы, хімічнай тэхніцы, машынах лёгкай прамысловасці, лакаматывах і іншых галінах прамысловасці.
Накіраваныя клапаны WMM 6 - гэта накіраваныя золотниковые распределители з ручным рычагом. Яны кантралююць пуск, прыпынак і кірунак патоку.
Накіравальныя клапаны ў асноўным складаюцца з корпуса ①, ручнога рычага ②, басейна кіравання ③, а таксама адной або дзвюх зваротных спружын ④. У непрацуючым стане золотник ③ утрымліваецца ў нейтральным або зыходным становішчы зваротнымі спружынамі ④. Шпулька кіравання ③ прыводзіцца ў дзеянне з дапамогай ручнога рычага ②, які дзейнічае праз шарнір і штыфт ⑤ непасрэдна на золотник ③ кіравання. Такім чынам, шпулька перамяшчаецца са становішча астатку ў патрабаванае пераключанае становішча. Пасля таго, як ручной рычаг ② быў вернуты ў нулявое становішча, золотник ③ вяртаецца ў нейтральнае становішча з дапамогай зваротных спружын ④.
Тып 4WMM../F.. (з фіксатарам)
Гэтыя клапаны ўяўляюць сабой 2- або 3-пазіцыйныя рэгулюючыя клапаны, якія абсталяваны фіксатарам, які працуе ва ўсіх пераключаных становішчах
Выгляд у разрэзе тыпу WMM 6
Патронны дросель
